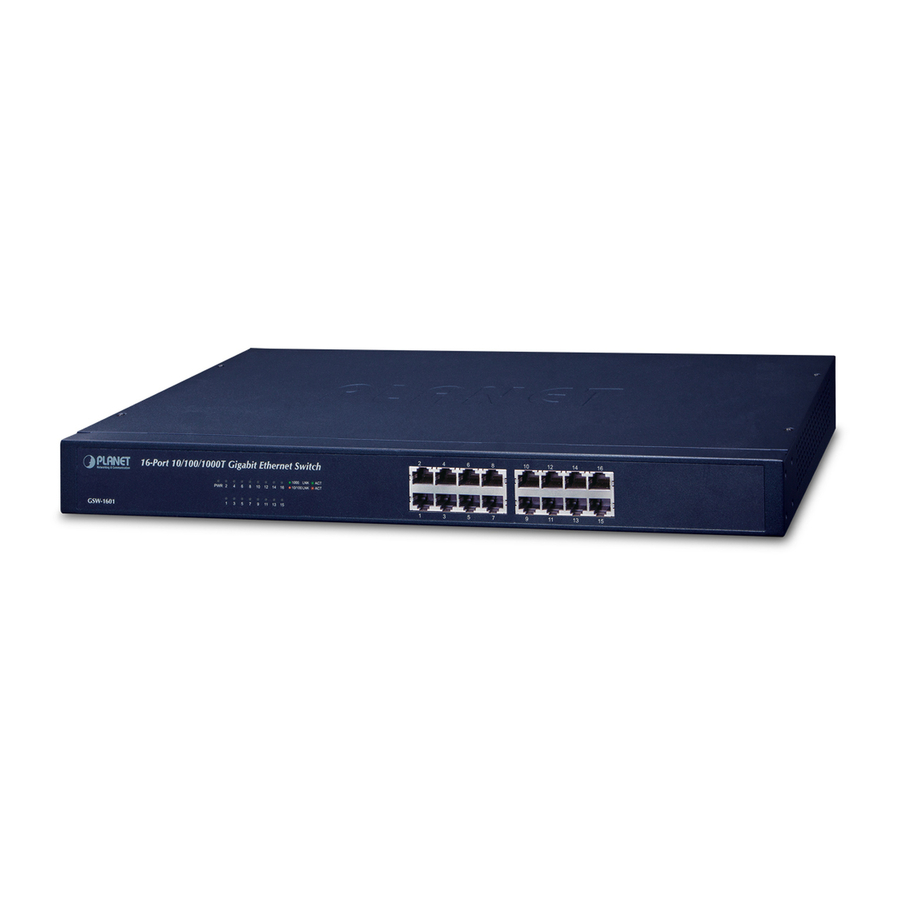

Planet GSW-1601/2401 - Manuale degli Switch Gigabit Ethernet a 16/24 Porte

Contenuti

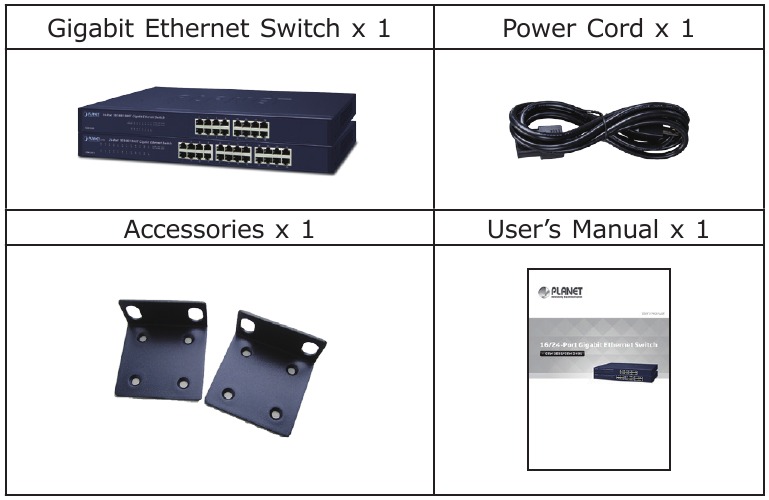

Contenuto della confezione

Aprire la scatola dello Switch Gigabit Ethernet e disimballarlo con cura. La scatola dovrebbe contenere i seguenti elementi:

Contenuto della confezione

Se uno qualsiasi di questi elementi dovesse mancare o risultare danneggiato, si prega di contattare immediatamente il rivenditore; se possibile, conservare il cartone con il materiale di imballaggio originale e riutilizzarli per reimballare il prodotto nel caso sia necessario restituirlo per la riparazione.

Caratteristiche del prodotto

Porte fisiche

  • 16/24 porte Gigabit Ethernet 10/100/1000BASE-T
  • Supporta la funzione auto MDI/MDI-X

Caratteristiche Layer 2

  • Conforme agli standard Ethernet IEEE 802.3, 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T
  • Supporta la modalità Store-and-Forward con velocità di filtro e inoltro wire-speed
  • Motore di ricerca indirizzi integrato, che supporta 8K indirizzi MAC assoluti
  • Supporto per jumbo packet da 9K
  • Capacità di risparmio energetico per il networking ecologico (Green networking)
  • Supporto per la trasparenza dei pacchetti VLAN IEEE 802.1Q
  • Controllo di flusso IEEE 802.3x per operazioni full duplex e back pressure per operazioni half duplex
  • Modalità 10/100BASE-TX, half/full duplex e 1000BASE-T full duplex basata su hardware, controllo di flusso e autonegoziazione
  • Apprendimento automatico degli indirizzi e invecchiamento degli indirizzi
  • Supporta il protocollo CSMA/CD

Caratteristiche hardware

  • Ingresso alimentazione universale 100~240V AC, 0.5A, 50~60Hz (GSW-1601)
  • Ingresso alimentazione universale 100~240V AC, 0.8A, 50~60Hz (GSW-2401)
  • Conforme FCC, CE classe A

Specifiche del prodotto

Prodotto GSW-1601 GSW-2401
Specifiche hardware
Versione hardware 8
Porte 10/100/1000BASE-T MDI/MDIX 16 24
Throughput (pacchetti al secondo) 23.8Mpps 35.7Mpps
Switch Fabric 32Gbps 48Gbps
Peso 1.4kg 1.5kg
Consumo/Dissipazione energetica 8.6 watt/ 29 BTU 15.7 watt/ 53 BTU
Requisiti di alimentazione 100~240V AC, 0.5A, 50-60Hz 100~240V AC, 0.8A, 50-60Hz
Dimensioni (L x P x A) 440 x 210 x 44mm, altezza 1U
Schema di elaborazione dello switch Store-and-Forward
Tabella indirizzi 8K voci
Dimensione Jumbo Packet 9K
Controllo di flusso Back pressure per half duplex,
Frame di pausa IEEE 802.3x per full duplex
Temperatura Operativa: 0~50 gradi C
Stoccaggio: -10~70 gradi C
Umidità Operativa: 5% a 95% (senza condensa)
Stoccaggio: 5% a 95% (senza condensa)
Conformità agli standard
Conformità normativa FCC Part 15 Class A, CE
Conformità agli standard IEEE 802.3 (Ethernet)
IEEE 802.3u (Fast Ethernet)
IEEE 802.3ab (Gigabit Ethernet)
IEEE 802.3x (Controllo di flusso Full-Duplex)
IEEE 802.3az Energy Efficient Ethernet (EEE)

Pannello frontale dello switch

Le Figure 1 e 2 mostrano i pannelli frontali dei modelli GSW-1601 e GSW-2401.

Figura 1: Pannello frontale GSW-1601
Figura 1: Pannello frontale GSW-1601

Figura 2: Pannello frontale GSW-2401
Figura 2: Pannello frontale GSW-2401

Indicatori LED
GSW-1601/GSW-2401

Sistema

LED Colore Funzione
PWR Verde Acceso: indica che lo Switch è alimentato.

Per porta 10/100/1000BASE-T

LED Colore Funzione
10/100 LNK/ACT Arancione Acceso: indica che il collegamento tramite quella porta è stabilito con successo a 10/100Mbps. Lampeggiante: indica che lo Switch sta attivamente inviando o ricevendo dati tramite quella porta.
1000 LNK/ACT Verde Acceso: indica che il collegamento tramite quella porta è stabilito con successo a 1000Mbps. Lampeggiante: indica che lo Switch sta attivamente inviando o ricevendo dati tramite quella porta.

Pannello posteriore dello switch

La Figura 3 mostra il pannello posteriore del GSW-1601/GSW-2401

Figura 3: Pannello posteriore GSW-1601/GSW-2401
Figura 3: Pannello posteriore GSW-1601/GSW-2401

  1. Il dispositivo richiede alimentazione, il che significa che non funzionerà finché non sarà alimentato. Se la vostra rete deve essere sempre attiva, si prega di considerare l'utilizzo di un UPS (Uninterruptible Power Supply) per il vostro dispositivo. Ciò eviterà la perdita di dati di rete o tempi di inattività della rete.
  2. In alcune aree, l'installazione di un dispositivo di soppressione delle sovratensioni può anche aiutare a proteggere lo Switch Gigabit Ethernet da danni causati da sovratensioni o correnti non regolate allo Switch o all'adattatore di alimentazione.

Installazione dello Switch

Questa sezione descrive come installare lo Switch Gigabit Ethernet e come effettuare i collegamenti. Si prega di seguire la procedura seguente:

Questo Switch Gigabit Ethernet non necessita di configurazione software.

Installazione su desktop

Per installare lo Switch Gigabit Ethernet su desktop, seguire semplicemente questi passaggi:

  • Fase 1: Applicare i piedini in gomma alle aree incassate sul fondo dello Switch Gigabit Ethernet.
  • Fase 2: Posizionare lo Switch Gigabit Ethernet sul desktop vicino a una fonte di alimentazione CA.
  • Fase 3: Mantenere uno spazio di ventilazione sufficiente tra lo Switch Gigabit Ethernet e gli oggetti circostanti.


Quando si sceglie una posizione, si prega di tenere a mente le restrizioni ambientali discusse nella Sezione 3 sotto "Specifiche del prodotto".

  • Fase 4: Collegare lo Switch Gigabit Ethernet ai dispositivi di rete.
  1. Collegare un'estremità di un cavo di rete standard alle porte RJ45 10/100/1000BASE-T sulla parte anteriore dello Switch Gigabit Ethernet.
  2. Collegare l'altra estremità del cavo ai dispositivi di rete come server di stampa, workstation o router, ecc.
  • Fase 5: Alimentare lo Switch Gigabit Ethernet.
  1. Collegare un'estremità del cavo di alimentazione allo Switch Gigabit Ethernet.
  2. Collegare la spina del cavo di alimentazione a una presa a muro standard.

Quando lo Switch Gigabit Ethernet riceve alimentazione, il LED di alimentazione dovrebbe rimanere verde fisso.

Montaggio su rack

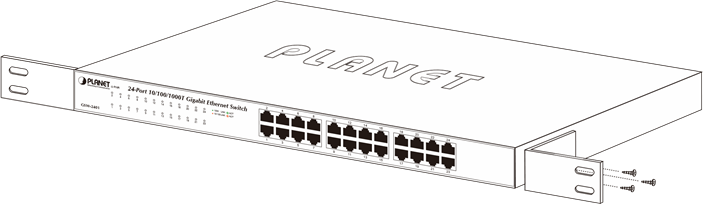

Figura 4: Fissaggio delle staffe allo Switch Gigabit Ethernet
Figura 4: Fissaggio delle staffe allo Switch Gigabit Ethernet

Per installare lo Switch Gigabit Ethernet in un rack standard da 19 pollici, seguire le istruzioni descritte di seguito:

  • Fase 1: Posizionare lo Switch Gigabit Ethernet su una superficie dura e piana, con il pannello frontale rivolto verso di sé.
  • Fase 2: Fissare una staffa per il montaggio su rack a ciascun lato dello Switch utilizzando le viti fornite nella confezione. La Figura 4 mostra come fissare le staffe a un lato dello Switch Gigabit Ethernet.


È necessario utilizzare le viti fornite con le staffe di montaggio. Danni causati alle parti dall'uso di viti non corrette annullerebbero la garanzia.

  • Fase 3: Fissare saldamente le staffe.
  • Fase 4: Seguire gli stessi passaggi per fissare la seconda staffa al lato opposto.
  • Fase 5: Dopo aver fissato le staffe allo Switch Gigabit Ethernet, utilizzare viti appropriate per fissare saldamente le staffe al rack, come mostrato nella Figura 5.

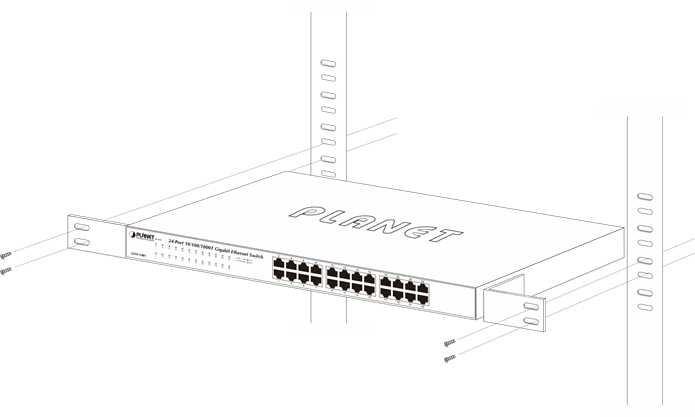

    Figura 5: Montaggio dello Switch Gigabit Ethernet in un rack
    Figura 5: Montaggio dello Switch Gigabit Ethernet in un rack
  • Fase 6: Procedere con le Fasi 4 e 5 dell'Installazione su desktop per collegare il cablaggio di rete e alimentare lo Switch Gigabit Ethernet.

Supporto clienti

Grazie per aver acquistato prodotti PLANET. Potete consultare prima la nostra risorsa FAQ online sul sito web PLANET per verificare se può risolvere il vostro problema. Se avete bisogno di ulteriori informazioni di supporto, si prega di contattare il team di supporto switch PLANET.

FAQ online PLANET: http://www.planet.com.tw/en/support/faq

Indirizzo e-mail del team di supporto switch: support@planet.com.tw

Copyright © PLANET Technology Corp. 2019
I contenuti sono soggetti a revisione senza preavviso.
PLANET è un marchio registrato di PLANET Technology Corp.
Tutti gli altri marchi appartengono ai rispettivi proprietari.

Dichiarazione di conformità CE

Per la seguente apparecchiatura:

*Tipo di prodotto: Switch Gigabit Ethernet 10/100/1000Mbps a 16/24 porte
*Numero modello: GSW-1601, GSW-2401

* Prodotto da:
Nome del produttore: Planet Technology Corp.
Indirizzo del produttore: 10F., No.96, Minquan Rd., Xindian Dist., New Taipei City 231, Taiwan R.O.C.

si conferma conforme ai requisiti stabiliti nella Direttiva del Consiglio sull'armonizzazione delle legislazioni degli Stati membri relative alla Direttiva sulla compatibilità elettromagnetica 2014/30/UE; Direttiva sulla bassa tensione 2014/35/UE.

Per la valutazione relativa alla compatibilità elettromagnetica (EMC), sono stati applicati i seguenti standard:

EN 55032 (2015)
EN 61000-3-2 (2014)
EN 61000-3-3 (2013)
EN 55024 (2010)
EN 60950-1 (2006+A11:2009+A1:2010+A12:2011+A2: 2013)

Responsabile per l'apposizione di questa dichiarazione se:
Produttore
Rappresentante autorizzato stabilito all'interno dell'UE
Rappresentante autorizzato stabilito all'interno dell'UE (se applicabile):
Nome azienda: Planet Technology Corp.
Indirizzo azienda: 10F., No.96, Minquan Rd., Xindian Dist., New Taipei City 231, Taiwan R.O.C.
Persona responsabile per questa dichiarazione
Nome, Cognome Kent Kang
Posizione / Titolo: Direttore

PLANET TECHNOLOGY CORPORATION

e-mail: sales@planet.com.tw
http://www.planet.com.tw
10F., No.96, Minquan Rd., Xindian Dist., New Taipei City, Taiwan, R.O.C.
Tel: 886-2-2219-9518
Fax: 886-2-2219-9528


Questo è un prodotto di classe A. In un ambiente domestico, questo prodotto potrebbe causare interferenze radio, nel qual caso all'utente potrebbe essere richiesto di adottare misure adeguate.

Nota sul risparmio energetico del dispositivo
Questo dispositivo che richiede alimentazione non supporta la modalità Standby. Per il risparmio energetico, si prega di rimuovere il cavo di alimentazione per scollegare il dispositivo dal circuito di alimentazione. Senza rimuovere il cavo di alimentazione, il dispositivo continuerà a consumare energia dalla fonte di alimentazione. Al fine di risparmiare energia e ridurre il consumo energetico non necessario, si suggerisce vivamente di rimuovere la connessione di alimentazione del dispositivo se quest'ultimo non è destinato a essere attivo.
