Insignia NS-GXBOSBCX19 NS-GXBOSBCX19-C - Xbox One X-ке арналған бүйірлік док-станциясының жылдам орнату нұсқаулығы
Мазмұны

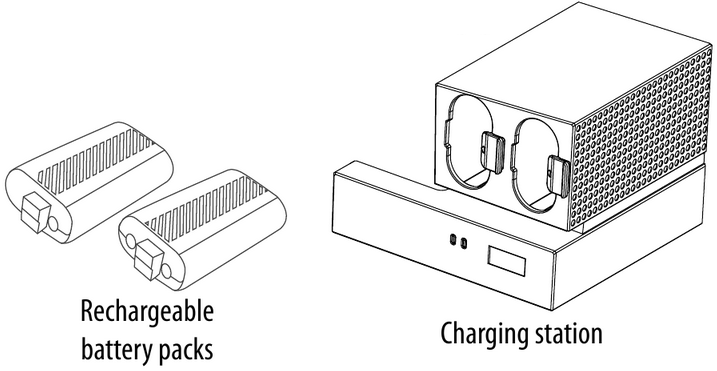

ПАКЕТ МАЗМҰНЫ
- Зарядтау станциясы
- Қайта зарядталатын батарея жинақтары (2)
- Жылдам орнату нұсқаулығы
Жаңа өнімді қолданар алдында зақымдануды болдырмау үшін осы нұсқауларды оқып шығыңыз.
МҮМКІНДІКТЕРІ
- Бір уақытта екі контроллердің батарея жинағын зарядтаңыз
- Жарықдиодты индикаторлар арқылы зарядтау күйін бір қарағанда көріңіз
- Батареяны құлыптау механизмі батарея жинақтарын орнында ұстайды
- Қуат және деректерді өткізу мүмкіндігі бар USB порты
- Xbox One X-пен үйлесімді
- Толық UL сертификатталған батарея жинақтары
БАТАРЕЯНЫ ЗАРЯДТАУ СТАНЦИЯСЫН ОРНАТУ

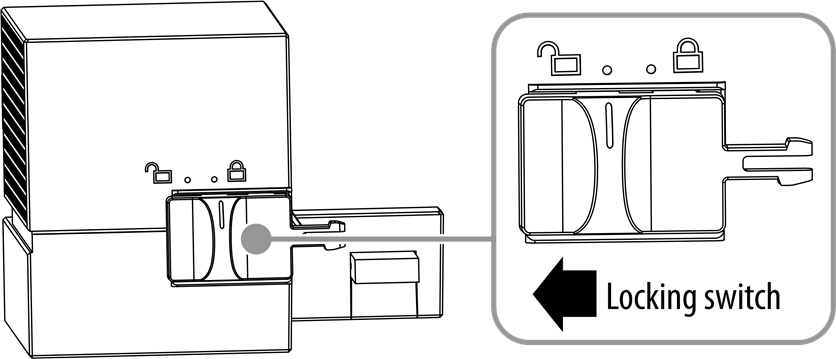

- Құлыптау қосқышының құлыптан босатылған күйде тұрғанына көз жеткізіңіз.
![БАТАРЕЯНЫ ОРНАТУ - 1-қадам]( "Insignia - NS-GXBOSBCX19 - БАТАРЕЯНЫ ОРНАТУ - 1-қадам")

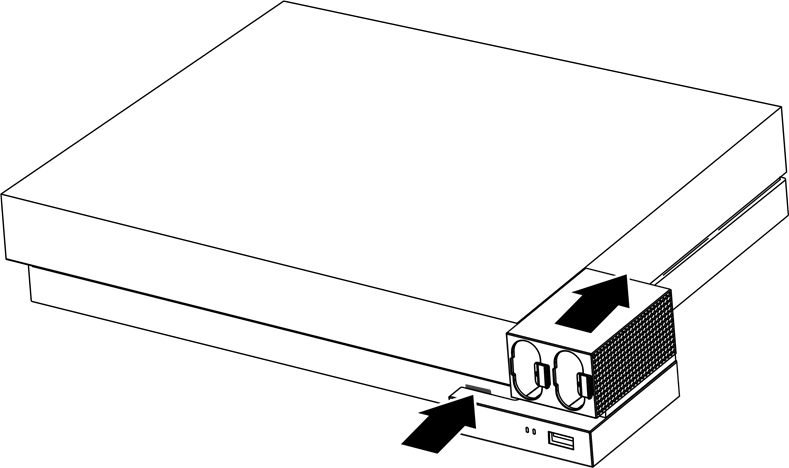

- Зарядтау станциясын Xbox One X консолінің оң жағына сырғытыңыз.
![БАТАРЕЯНЫ ОРНАТУ - 2-қадам]( "Insignia - NS-GXBOSBCX19 - БАТАРЕЯНЫ ОРНАТУ - 2-қадам")

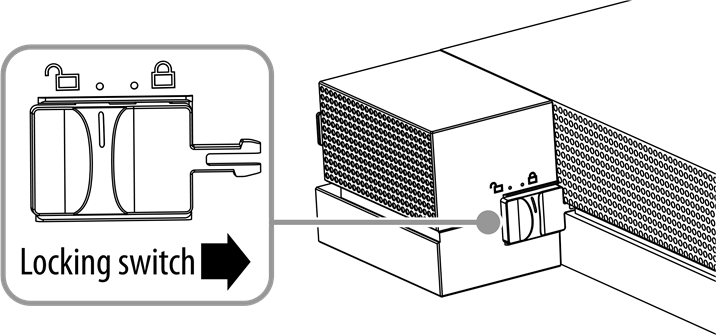

- Құлыптау үшін құлыптау қосқышын оңға қарай жылжытыңыз.
![БАТАРЕЯНЫ ОРНАТУ - 3-қадам]( "Insignia - NS-GXBOSBCX19 - БАТАРЕЯНЫ ОРНАТУ - 3-қадам")

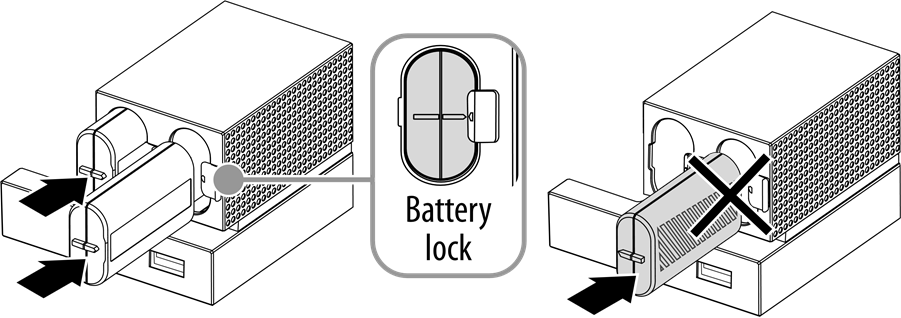

- Қайта зарядталатын батарея жинағының контакт ұшын зарядтау станциясына салыңыз. Ашық жолақ батарея құлпына қарағанына көз жеткізіңіз. Батарея жинағы толық орнына отырғанда автоматты түрде құлыпталады.
![БАТАРЕЯНЫ ОРНАТУ - 4-қадам]( "Insignia - NS-GXBOSBCX19 - БАТАРЕЯНЫ ОРНАТУ - 4-қадам")

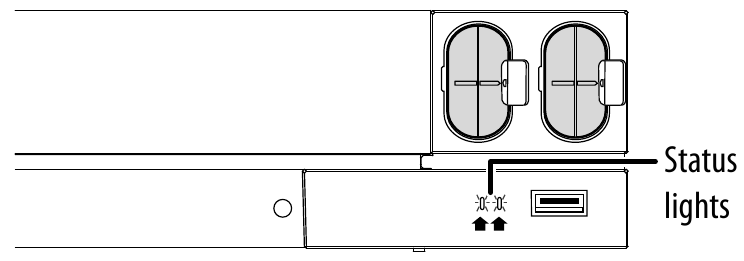

- Күй индикаторы туралы ақпарат:
| КҮЙ ИНДИКАТОРЛАРЫ | СИПАТТАМАСЫ |
| Сары | Зарядталуда |
| Ақ | Толық зарядталды |

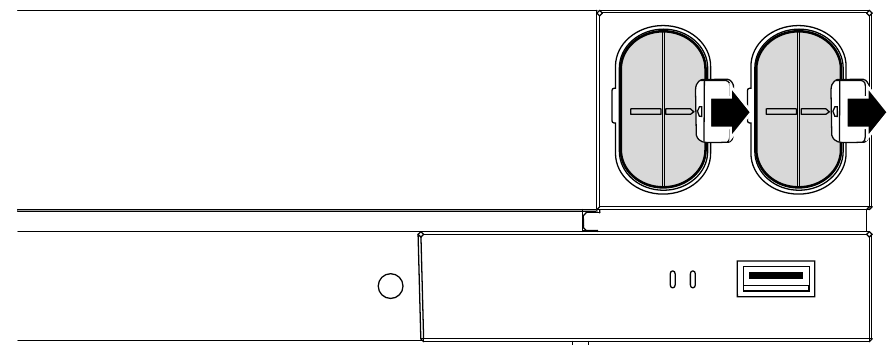

- Батарея жинағы толық зарядталған кезде, батарея жинағын босату үшін батарея құлпын оңға қарай жылжытыңыз. Батарея автоматты түрде шығады.
![БАТАРЕЯНЫ ОРНАТУ - 5-қадам]( "Insignia - NS-GXBOSBCX19 - БАТАРЕЯНЫ ОРНАТУ - 5-қадам")
ҚАЙТА ЗАРЯДТАЛАТЫН БАТАРЕЯ ЖИНАҒЫН ОРНАТУ

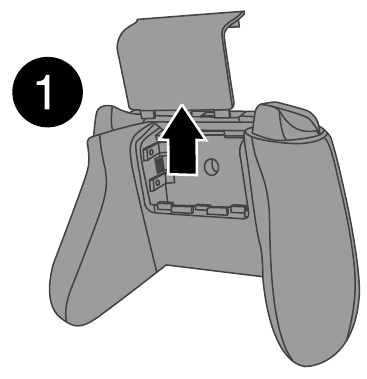

- Контроллерден батарея қақпағын алыңыз.
![ҚАЙТА ЗАРЯДТАЛАТЫН БАТАРЕЯ ЖИНАҒЫН ОРНАТУ - 1-қадам]( "Insignia - NS-GXBOSBCX19 - ҚАЙТА ЗАРЯДТАЛАТЫН БАТАРЕЯ ЖИНАҒЫН ОРНАТУ - 1-қадам")

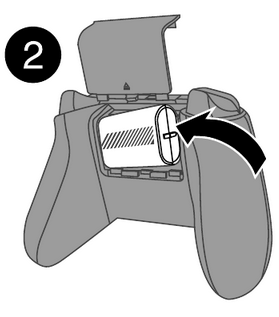

- Қайта зарядталатын батарея жинағын батарея бөлігіне салыңыз.
![]()
- Батарея контактілерінің солға қарағанына және қара жолақтың сыртқа қарағанына көз жеткізіңіз.
![ҚАЙТА ЗАРЯДТАЛАТЫН БАТАРЕЯ ЖИНАҒЫН ОРНАТУ - 2-қадам]( "Insignia - NS-GXBOSBCX19 - ҚАЙТА ЗАРЯДТАЛАТЫН БАТАРЕЯ ЖИНАҒЫН ОРНАТУ - 2-қадам")
- Батарея қақпағын ауыстырыңыз.
![]()
БАТАРЕЯНЫ ЗАРЯДТАУ СТАНЦИЯСЫН АЛУ
Ескертпе: Батареяны зарядтау станциясы Xbox One X консоліне қосылып тұруға арналған. Оны қосылып қалдыру ұсынылады. Дегенмен, оны қандай да бір себеппен алып тастау қажет болса, келесі әрекеттерді орындаңыз:

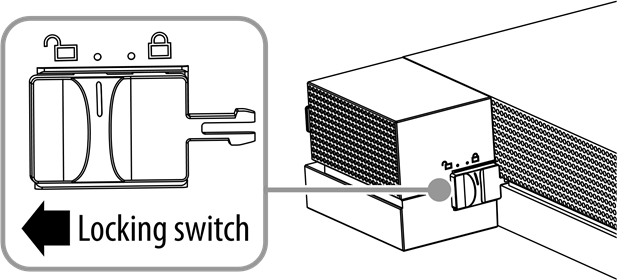

- Құлыпты ашу үшін құлыптау қосқышын солға қарай жылжытыңыз.
![БАТАРЕЯНЫ ЗАРЯДТАУ СТАНЦИЯСЫН АЛУ - 1-қадам]( "Insignia - NS-GXBOSBCX19 - БАТАРЕЯНЫ ЗАРЯДТАУ СТАНЦИЯСЫН АЛУ - 1-қадам")

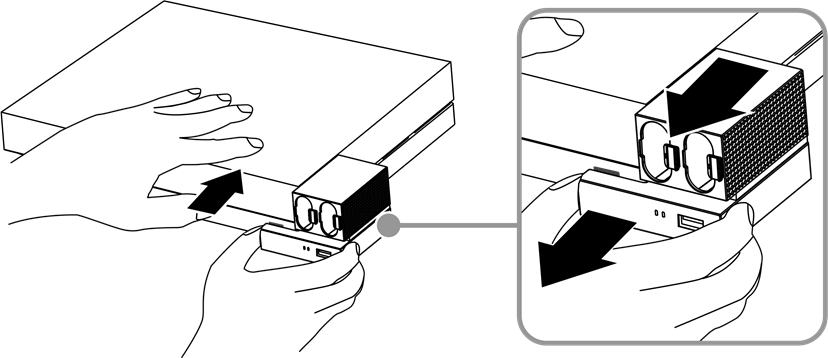

- Консольді ұстап тұрып, зарядтау станциясын консольден алу үшін артқа қарай жылжытыңыз.
![]()
Егер зарядтау станциясын қате жолмен жылжытсаңыз, оны зақымдауыңыз мүмкін.
![БАТАРЕЯНЫ ЗАРЯДТАУ СТАНЦИЯСЫН АЛУ - 2-қадам]( "Insignia - NS-GXBOSBCX19 - БАТАРЕЯНЫ ЗАРЯДТАУ СТАНЦИЯСЫН АЛУ - 2-қадам")
ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ
| Сыртқы өлшемдері: | 3.2 × 3.4 × 2.4 дюйм |
| зарядтау станциясы (Е×Б×Т) | (8.1 × 8.6 × 6.1 см.) |
| Батарея сыйымдылығы | Әр батарея 1200 mAh |
| Батарея түрі | Ni-MH LSD батареясы |
| Сыртқы өлшемдері: батарея (Е×Б×Т) | 1.97 × 1.18 ×.59 дюйм (5 × 3 × 1.5 см.) |
| Жұмыс температурасы | 32°F~104°F (0°C~40°C) |
Нұсқаулықты жүктеп алу
Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.
