BE QUIET! DARK ROCK SLIM - Cpu Slim Cooler нұсқаулығы

Кіріспе

Төмендегі нұсқаулар орнату процесінде сізге көмектеседі. Егер сізде орнату мәселелері туындаса, service@bequiet.com электрондық поштасына хат жазып, біздің тұтынушыларға қызмет көрсету бөліміне хабарласудан тартынбаңыз. Назар аударыңыз, be quiet! үйлесімділік мәселелерінен туындаған зақым үшін жауапкершілік көтермейді.

Біз орнатуды кейінге қалдыру үшін салқындатқышты компьютер корпусының сыртында алдын ала орнатуды ұсынамыз. Тасымалдау алдында салқындатқышты алып тастау керек.

ЖЕТКІЗУ КӨЛЕМІ

	Бөліктің атауы	Саны

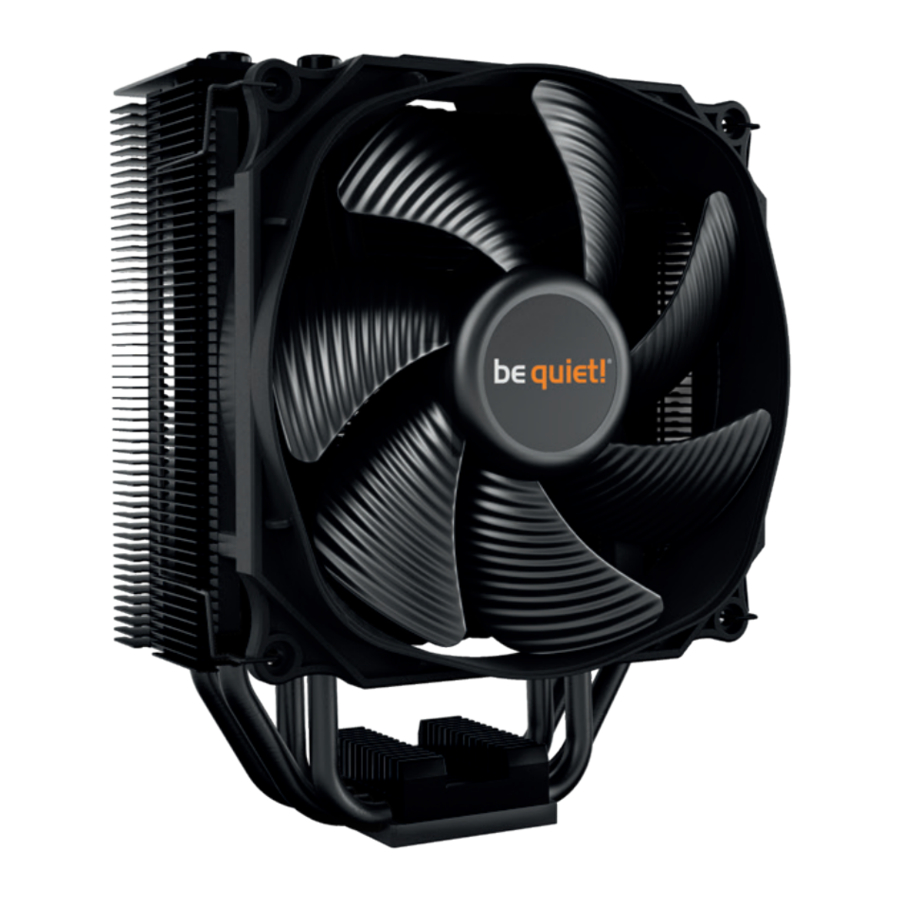

	be quiet! Dark Rock Slim CPU салқындатқышы	1
	Silent Wings 3 120mm желдеткіші	1
	Intel артқы тақтасы	1
	Intel бекіту кронштейндері	2
	Intel бекіту кронштейндері LGA 1700	2
	Ұзын AMD бекіту кронштейндері	2
	Салқындатқышты бекіту көпірі	1
	Intel аралық гайкасы A	4
	Intel аралық гайкасы B	4
	AMD аралық гайкалары	4
	Бекіту кронштейнін бекіту бұрандалары	4
	Бекіту көпірін бекіту бұрандалары	2
	Intel артқы тақтасының бұрандалары	4
	AMD артқы тақтасының бұрандалары	4
	O-сақиналар	4
	Термопаста	1
	Желдеткіш қыстырғыштары	4

Intel: LGA 2011 (-3) square ILM / LGA 2066

Бұл үшін келесі бөлшектер қажет:
1x Dark Rock Slim CPU салқындатқышы (1), 1x Silent Wings 3 120mm желдеткіші (2), 2x Intel бекіту кронштейндері (4), 1x салқындатқышты бекіту көпірі (7), 4x Intel аралық гайкасы A (8), 4x бекіту кронштейнін бекіту бұрандалары (11), 2x бекіту көпірін бекіту бұрандалары (12), 1x термопаста (16), 2x желдеткіш қыстырғыштары (17)

Салқындатқышты бекіту жақтауын құрастыру

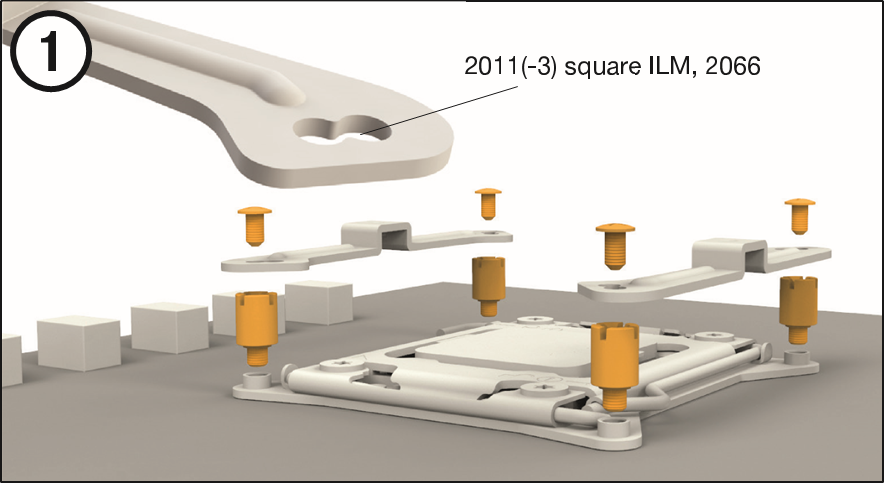

Алдымен Intel аралық гайкасын A (8) розетка жақтауының жіптеріне бұраңыз. Intel бекіту кронштейндерін (4) Intel аралық гайкаларының үстіне қойып, оларды бекіту кронштейнін бекіту бұрандаларымен (11) мықтап бұраңыз. Бұл үшін кез келген крест тәрізді бұрағышты пайдалануға болады.

CPU салқындатқышын орнату

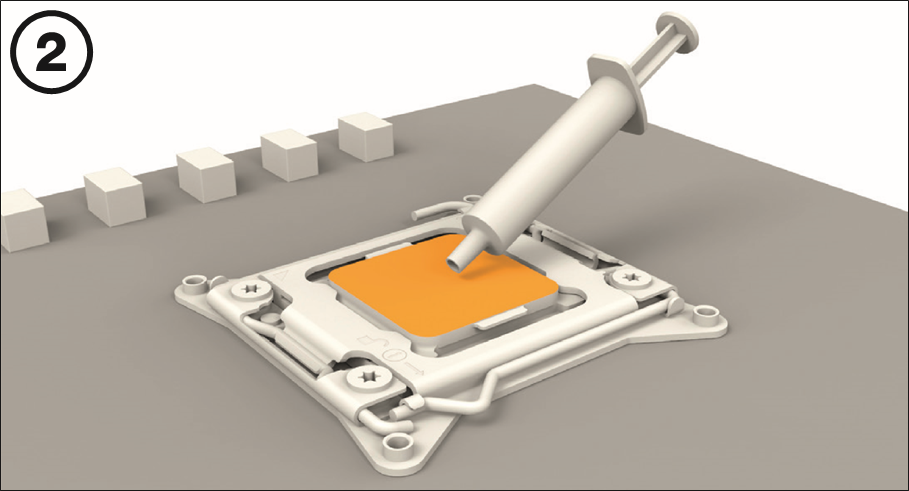

Алдымен салқындатқыштың астыңғы жағынан қорғаныш пленкасын алып тастаңыз. Термопастаны (16) CPU бетіне жағыңыз. Жеткізілген мөлшер бір немесе екі қолдануға жеткілікті.

Жеткізілген термопаста адам тұтынуына жарамайды. Жұтып қойсаңыз, көп су ішіп, дереу медициналық көмекке жүгініңіз. Оны балалардың қолы жетпейтін жерде сақтаңыз. Терімен және көзбен жанасудан аулақ болыңыз.

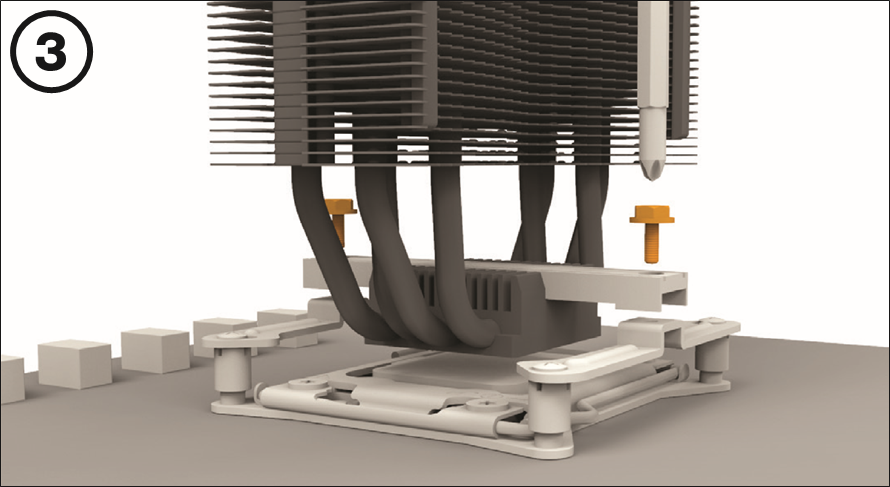

Салқындатқышты бекіту көпірін (7) салқындатқышта орталық етіп орналастырыңыз. Содан кейін салқындатқыш (1) блогын CPU-ға орналастырыңыз. Бекіту көпірін бекіту бұрандаларын (12) жоғарыдан салқындатқышты бекіту көпіріне (7) салыңыз, содан кейін оларды кезекпен мықтап бұраңыз. Бұл үшін кез келген крест тәрізді бұрағышты пайдалануға болады.

120mm желдеткішті (2) желдеткіш қыстырғыштарын (17) пайдаланып салқындатқыш (1) блогына бекітіңіз. Желдеткішті аналық платаның PWM сигналына қосыңыз.

120mm желдеткішті (2) бөлшектеген кезде желдеткіш қыстырғыштарының (17) ойықтарын желдеткіштен алыстатыңыз.

Intel: LGA 1700 / 1200 / 1150 / 1151 / 1155

Бұл үшін келесі бөлшектер қажет:
1x Dark Rock Slim CPU салқындатқышы (1), 1x Silent Wings 3 120mm желдеткіші (2), 1x Intel артқы тақтасы (3), 2x Intel бекіту кронштейндері (4), 2x Intel бекіту кронштейндері LGA 1700 (5), 1x салқындатқышты бекіту көпірі (7), 4x Intel аралық гайкасы B (9), 4x бекіту кронштейнін бекіту бұрандалары (11), 2x бекіту көпірін бекіту бұрандалары (12), 4x Intel артқы тақтасының бұрандалары (13), 4x O-сақиналар (15), 1x термопаста (16), 2x желдеткіш қыстырғыштары (17)

Артқы тақтаны орнату

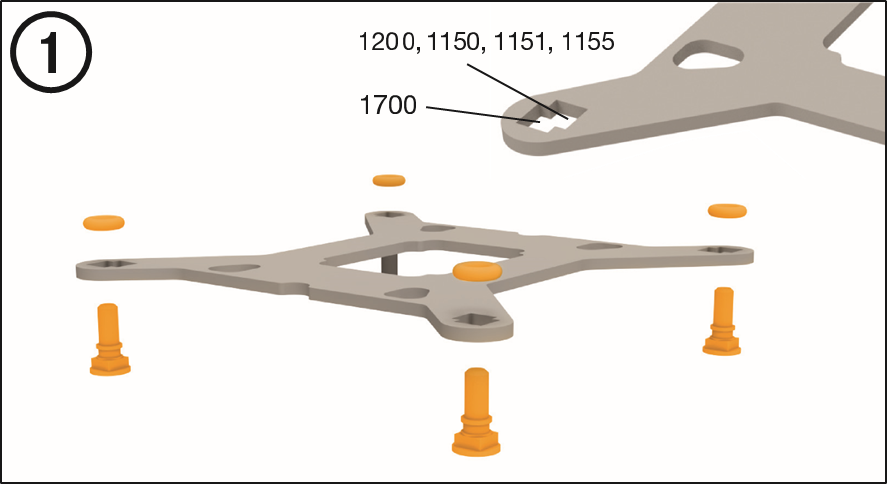

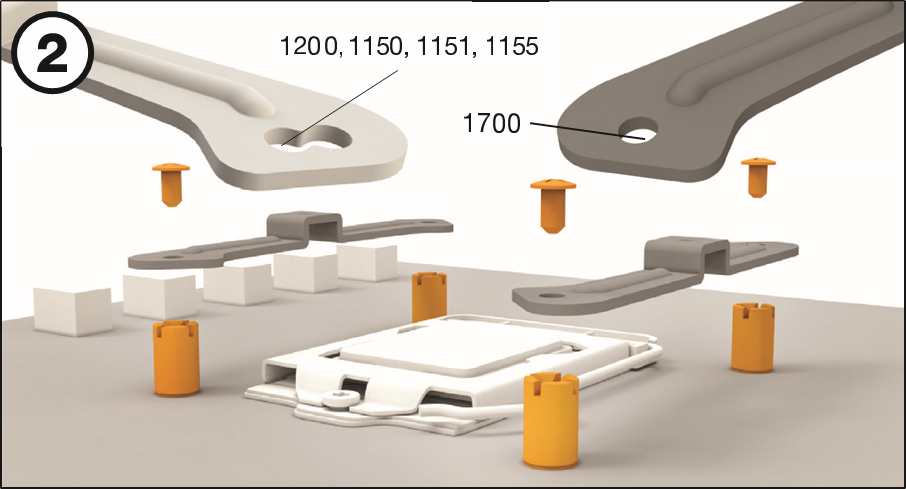

Intel артқы тақтасының бұрандаларын (13) Intel артқы тақтасының (3) артқы жағында орналасқан ойықтарға орналастырыңыз. Бұл ретте әрбір розетка үшін бұрғыланған тесіктермен туралауға назар аударыңыз.

Артқы тақтаның бұрандаларын Intel артқы тақтасына бекіту үшін O-сақиналарды (15) пайдаланыңыз. Тиісті Intel розеткасы үшін Intel артқы тақтасын құрастыру аяқталғаннан кейін оны аналық платаның астына орналастырыңыз. Артқы тақтаның бұрандалары (13) аналық платаның тесіктерінің ішінде дәл орналасқанына көз жеткізіңіз.

Бекіту кронштейндерін орнату

Intel аралық гайкасын B (9) бұрын орналастырылған Intel артқы тақтасына (3) бұраңыз. Содан кейін розеткаңызға байланысты Intel бекіту кронштейндерін (4) немесе Intel бекіту кронштейндерін LGA 1700 (5) Intel аралық гайкасының B (9) үстіне орналастырыңыз және оларды бекіту кронштейнін бекіту бұрандаларымен (11) бекітіңіз. Бұл үшін кез келген крест тәрізді бұрағышты пайдалануға болады.

CPU салқындатқышын орнату

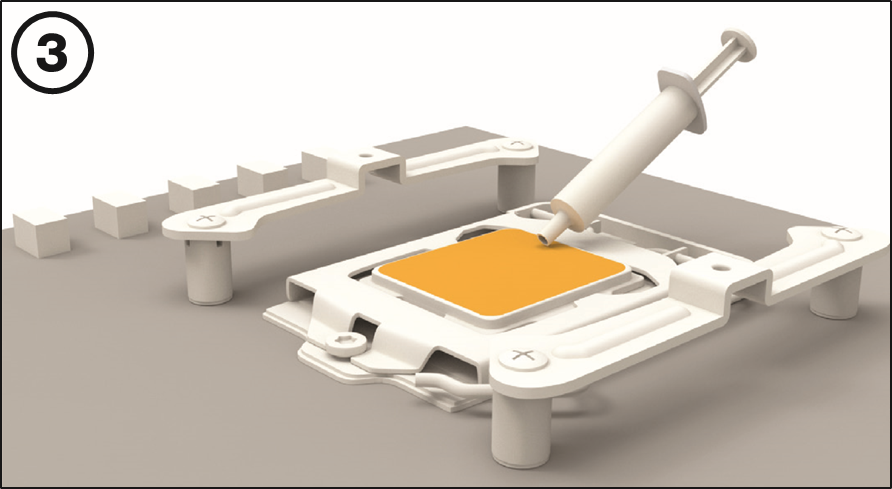

Алдымен салқындатқыштың астыңғы жағынан қорғаныш пленкасын алып тастаңыз. Термопастаны (16) CPU бетіне жағыңыз. Жеткізілген мөлшер бір немесе екі қолдануға жеткілікті.

Жеткізілген термопаста адам тұтынуына жарамайды. Жұтып қойсаңыз, көп су ішіп, дереу медициналық көмекке жүгініңіз. Оны балалардың қолы жетпейтін жерде сақтаңыз. Терімен және көзбен жанасудан аулақ болыңыз.

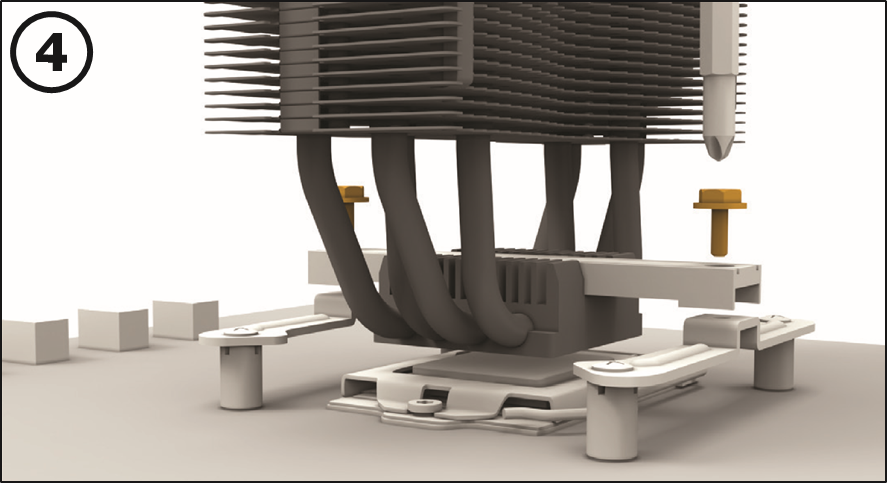

Салқындатқышты бекіту көпірін (7) салқындатқышта (1) орталық етіп орналастырыңыз. Содан кейін салқындатқыш блогын CPU-ға орналастырыңыз. Бекіту көпірін бекіту бұрандаларын (12) жоғарыдан салқындатқышты бекіту көпіріне (7) салыңыз, содан кейін оларды кезекпен мықтап бұраңыз. Бұл үшін кез келген крест тәрізді бұрағышты пайдалануға болады.

120mm желдеткішті (2) желдеткіш қыстырғыштарын (17) пайдаланып салқындатқыш (1) блогына орнатыңыз. Желдеткішті аналық платаның PWM сигналына қосыңыз.

120mm желдеткішті (2) бөлшектеген кезде желдеткіш қыстырғыштарының (17) ойықтарын желдеткіштен алыстатыңыз.

AMD: AM4

Бұл үшін келесі бөлшектер қажет:
1x Dark Rock Slim CPU салқындатқышы (1), 1x Silent Wings 3 120mm желдеткіші (2), 2x ұзын AMD бекіту кронштейндері (6) 1x салқындатқышты бекіту көпірі (7), 4x AMD аралық гайкалары (10), 2x бекіту көпірін бекіту бұрандалары (12), 4x AMD артқы тақтасының бұрандалары (14), 1x термопаста (16), 2x желдеткіш қыстырғыштары (17)

Салқындатқышты бекіту жақтауын құрастыру

Салқындатқышты орнатуға рұқсат беру үшін AMD ұстау модулінің екі пластикалық ұстағышын да алып тастаңыз. Аналық платаның артқы жағына бекітілген зауытта орнатылған артқы тақта салқындатқышты кейіннен орнату үшін қажет болады.

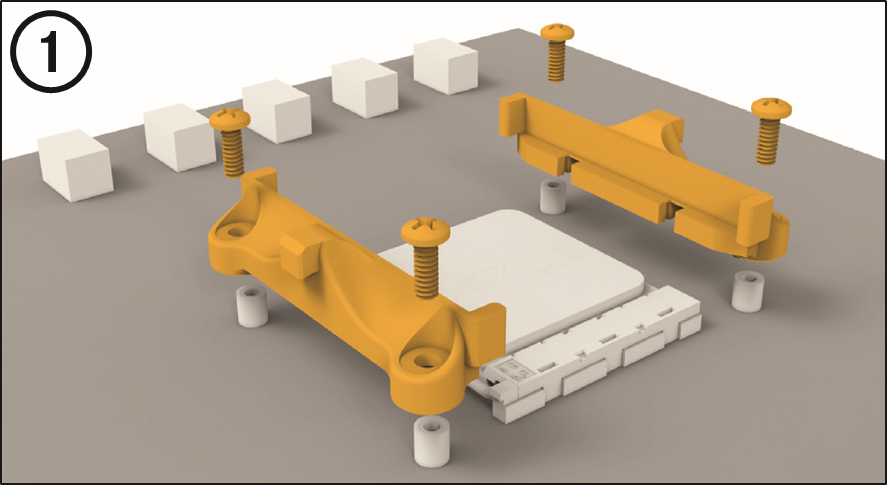

Төрт AMD аралық гайкасын (10) алдыңғы жағынан шығып тұрған артқы тақта болттарына орналастырыңыз және екі ұзын AMD бекіту кронштейндерін (6) AMD артқы тақтасының бұрандаларымен (14) бекітіңіз.

CPU салқындатқышын орнату

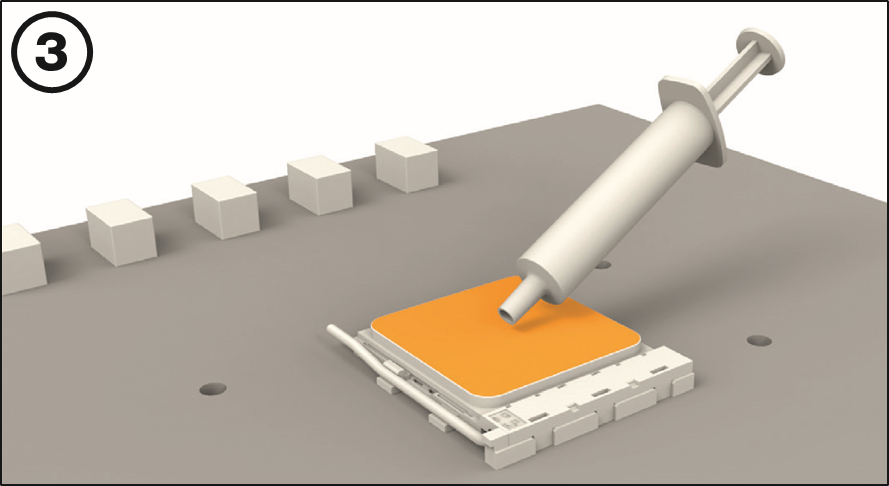

Алдымен салқындатқыштың (1) астыңғы жағынан қорғаныш пленкасын алып тастаңыз. Термопастаны (16) CPU бетіне жағыңыз. Жеткізілген мөлшер бір немесе екі қолдануға жеткілікті.

Жеткізілген термопаста адам тұтынуына жарамайды. Жұтып қойсаңыз, көп су ішіп, дереу медициналық көмекке жүгініңіз. Оны балалардың қолы жетпейтін жерде сақтаңыз. Терімен және көзбен жанасудан аулақ болыңыз.

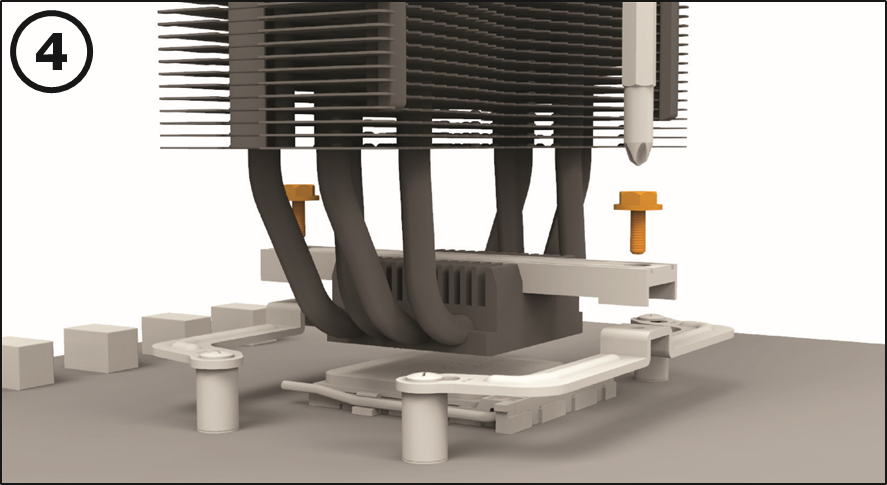

Салқындатқышты бекіту көпірін (7) салқындатқышта (1) орталық етіп орналастырыңыз. Содан кейін салқындатқыш блогын CPU-ға орналастырыңыз. Бекіту көпірін бекіту бұрандаларын (12) жоғарыдан салқындатқышты бекіту көпіріне салыңыз, содан кейін оларды кезекпен мықтап бұраңыз. Бұл үшін кез келген крест тәрізді бұрағышты пайдалануға болады.

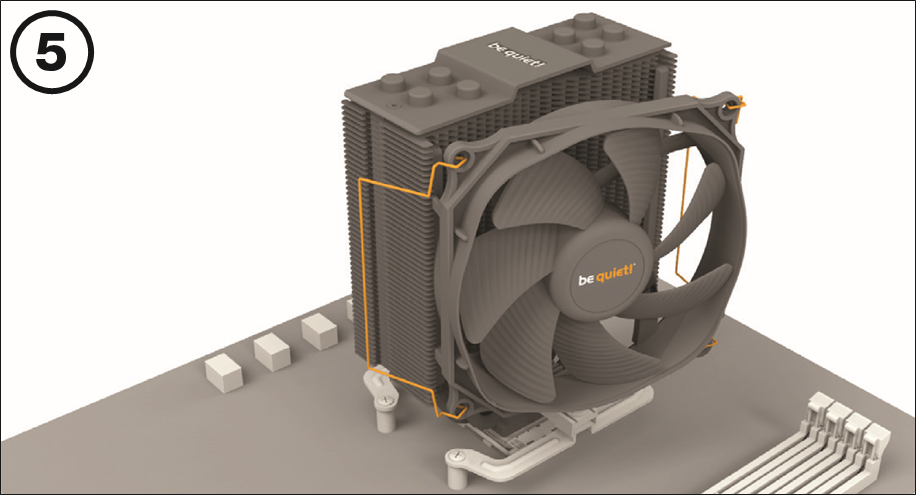

120mm желдеткішті (2) желдеткіш қыстырғыштарын (17) пайдаланып салқындатқыш (1) блогына орнатыңыз. Желдеткішті аналық платаның PWM сигналына қосыңыз.

120mm (2) бөлшектеген кезде желдеткіш қыстырғыштарының (17) ойықтарын желдеткіштен алыстатыңыз.

www.bequiet.com/bk024

Осы CPU салқындатқышына арналған өнім туралы ақпарат

Кепілдік

• Тұтынушылар үшін 3 жылдық өндіруші кепілдігі (тек уәкілетті be quiet! дилерлерінен бастапқы сатып алу)
• Кепілдік жұмысы тек уәкілетті be quiet! дилерінен сатып алу түбіртегінің қоса берілген көшірмесімен ғана өңделуі мүмкін
• Кез келген түрдегі манипуляция және құрылымдық өзгерістер, сондай-ақ сыртқы механикалық күштер арқылы зақымданулар кепілдікті толығымен жоюға әкеледі
• Біздің Жалпы кепілдік шарттарымыз қолданылады, оларды bequiet.com сайтынан көруге болады

Listan GmbH
Wilhelm-Bergner-Straße 11c. 21509 Glinde. Germany

Қосымша ақпарат алу үшін бізге электрондық пошта арқылы хабарласыңыз: service@bequiet.com
