Lian-Li O11 DYNAMIC XL нұсқаулығы

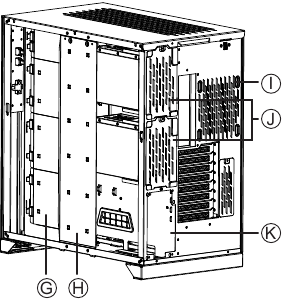

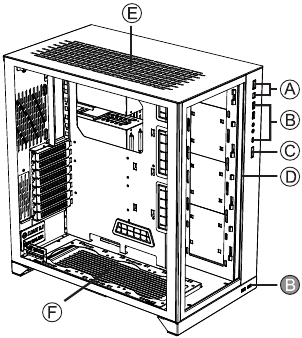

Корпус құрамдас бөліктері

1. Қуат қосқышы / қайта жүктеу батырмасы
2. IO порттары: USB 3.0 x 2, HD audio & mic, USB 3.1 x 1 (Type-c)
   USB 3.0 x 2
3. ARGB басқару батырмасы (M: Mode (Режим), C: Color (Түс))
4. ARGB LED жолағы
5. 120 mm желдеткіш x 3 немесе 140 mm желдеткіш x 2 немесе 360 mm радиатор x 1 қолдайды
6. Алынбалы желдеткіш/SSD науасы: 120 mm желдеткіш x 3 немесе 140 mm желдеткіш x 2 немесе 360 mm радиатор x 1 немесе 2.5" SSD x 3 қолдайды
7. Қосымша SSD науалары x 3: 120 mm желдеткіш x 3 немесе 360 mm радиатор x 1 немесе 2.5" SSD x 3 қолдайды
8. Алынбалы SSD науасы: 2.5" SSD x 3 қолдайды
9. 120mm желдеткіш x 1 қолдайды
10. Ыстықтай ауыстырылатын дискілік науалар: 3.5" HDD x 4 немесе 2.5" SSD x 4 немесе ATX PSU x 2 қолдайды
11. PSU науасы: ATX PSU x 1 қолдайды

Аппараттық құралдар тізімі

1. Аналық плата және 2.5" SSD бекіткішіне арналған бұрандалар

2. Аналық платаны бекітуге арналған тіреуіш болт (қосалқы бөлшектер)

3. PSU бекітуге арналған бұрандалар

4. 2.5" SSD бекіткішіне арналған бұрандалар

5. 3.5" HDD бекіткішіне арналған бұрандалар

6. Кабельді реттеуге арналған Velcro

7. PSU бекітуге арналған резеңке төсем

8. Желдеткішті бекітуге арналған бұрандалар


Графикалық картаның салбырауына қарсы кронштейн (GB-001) орнату үшін

1 ДАНА	2 дана	2 дана	2 дана
	2 дана	Құрал 2 дана	4 дана

Асып кеткен мөлшер - қосалқы бөлшектер.

Орнату

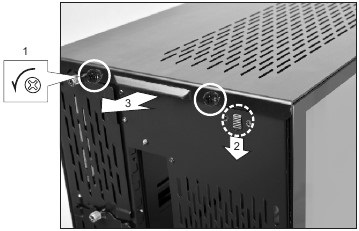

1. Үстіңгі панельді алыңыз

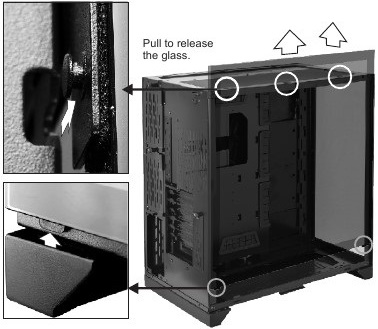

2. Бүйірлік шыны мен алдыңғы шыныны алыңыз

   Назар аударыңыз: Екі жағындағы қорғаныш пленкасын алып тастаңыз

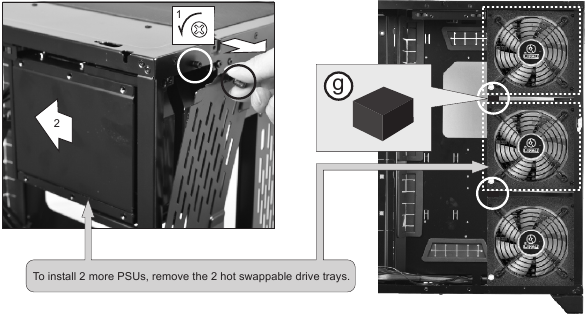

3. PSU орнату


4. Кабельді орнату нұсқаулығы

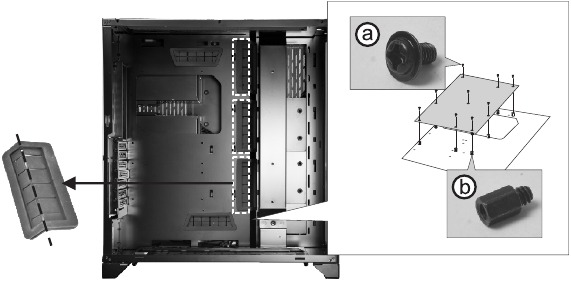

5. Аналық платаны орнату

   Арнайы сипаттамалы MB (мысалы, LED модулі және/немесе қалың қалқаны бар MB) орнату үшін резеңке төсемдерді кесіңіз.

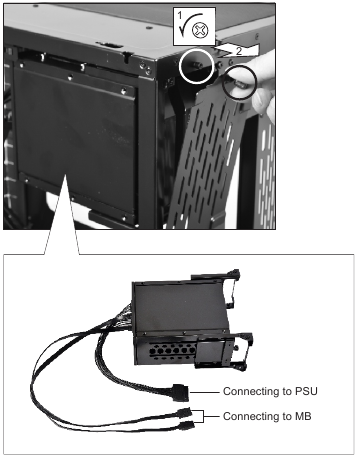

6. 2.5" SSD / 3.5" HDD орнату

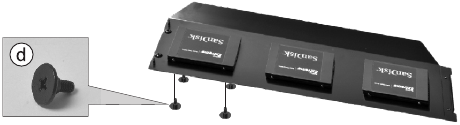

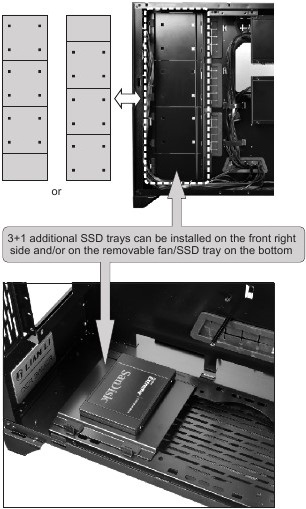

7. 2.5" SSD орнату

   HDD науасын босату үшін басыңыз






8. Кабельді реттеу


9. Магниттік шаң сүзгілерін алыңыз

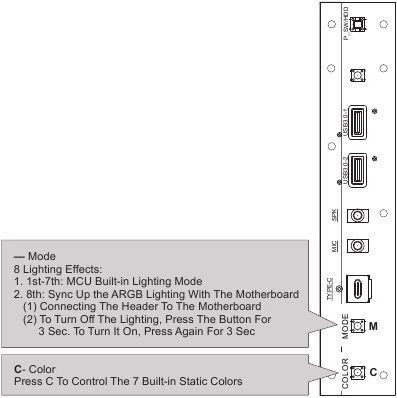

10. I/O порттарының функциясы

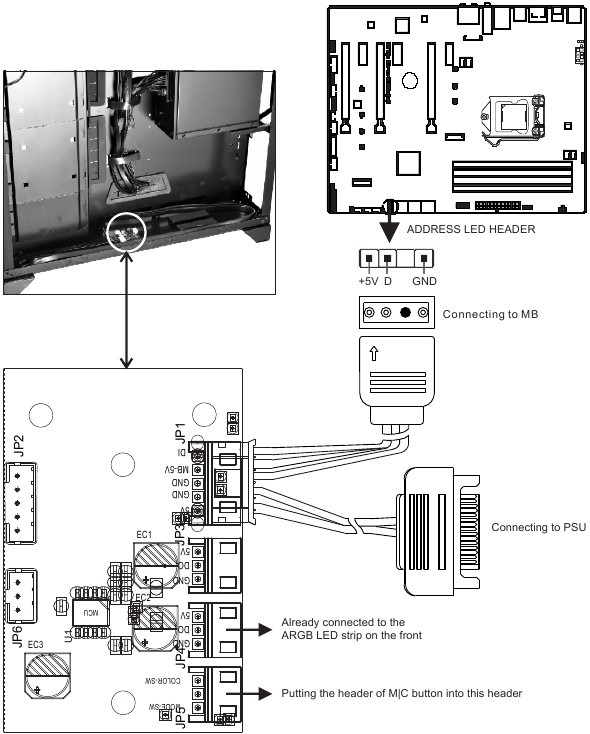

11. LED басқару тақтасын орнату

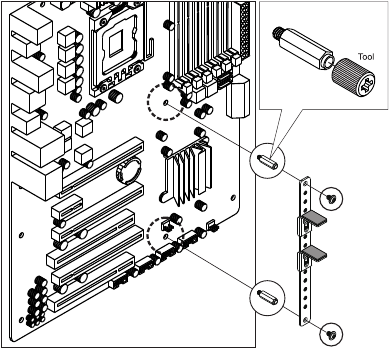

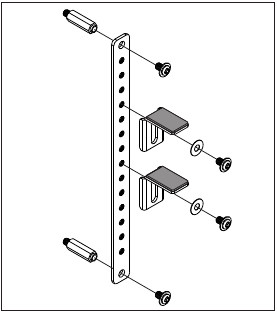

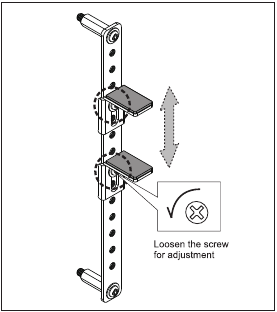

12. Графикалық картаның салбырауына қарсы кронштейн (GB-001) орнату

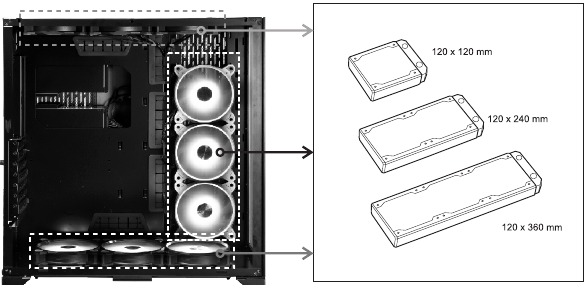

13. Радиатор және салқындатуды қолдау

14. Қосымша жинақтар

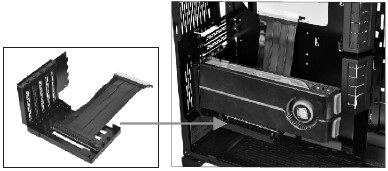

    Model: O11DXL-1
    Тік дисплей картасының жинақтары
    200 mm PCI-e Express 16X Riser Card Adapter Extender Cable Kit.

    Model: O11DXL-2

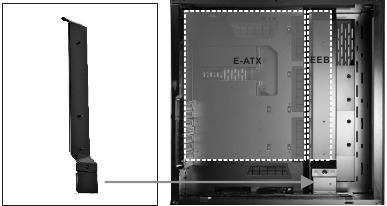

    Кеңейту панелі
    EEB өлшемді MB орнату үшін.

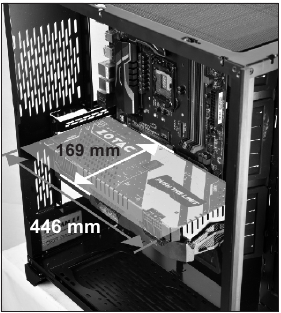

15. Аппараттық құралдардың сыйымдылығы
    - CPU ауамен салқындатқышы
    - GPU
    - PSU
    - Радиатордың сыйымдылығы
