Epever Tracer-BN Series MPPT нұсқаулығы

Маңызды қауіпсіздік нұсқаулары

Бұл нұсқаулықты болашақта қарау үшін сақтап қойыңыз. Бұл нұсқаулықта Tracer-BN сериясындағы Maximum Power Point Tracking (MPPT) контроллеріне арналған қауіпсіздік, орнату және пайдалану бойынша барлық нұсқаулар бар ("контроллер" осы нұсқаулықта айтылады).

Жалпы қауіпсіздік ақпараты

• Орнату алдында нұсқаулықтағы барлық нұсқаулар мен ескертулерді мұқият оқып шығыңыз.
• Контроллердің ішінде пайдаланушы қызмет көрсете алатын компонент жоқ. Контроллерді бөлшектемеңіз немесе жөндеуге тырыспаңыз.
• Контроллерді үй ішінде орнатыңыз. Элементтердің әсерінен сақтаңыз және контроллерге судың кіруіне жол бермеңіз.
• Контроллерді жақсы желдетілетін жерлерге орнатыңыз, контроллердің жылу таратқышы жұмыс кезінде өте ыстық болуы мүмкін.
• Сыртқы сақтандырғыштарды/ажыратқыштарды орнату ұсынылады.
• Контроллерді орнату және реттеу алдында PV массивімен барлық қосылымдарды және батареяға жақын сақтандырғыштарды/ажыратқыштарды өшіріңіз.
• Қуат қосылымдары бос қосылымнан шамадан тыс қызуды болдырмау үшін тығыз болуы керек.

Жалпы ақпарат

Шолу

MPPT күн заряды контроллерін, Tracer-BN сериясын таңдағаныңыз үшін алғыс айтамыз. Жалпы теріс конструкцияға және жетілдірілген MPPT басқару алгоритміне негізделген, жылуды таратуға арналған құйма алюминий конструкциясы бар, бұл сериядағы өнімдер көркем, үнемді және практикалық болып табылады.
MPPT басқару алгоритмімен кез келген жағдайда осы сериядағы өнімдер күн энергиясының тиімділігін айтарлықтай арттыра отырып, уақытында күн энергиясын барынша алу үшін фотоэлектрлік массивтің ең жақсы максималды қуат нүктесін (MPP) жылдам және дәл бақылай алады. Modbus байланыс протоколы интерфейсімен тұтынушыларға телекоммуникациялық базалық станция, тұрмыстық жүйе, керуен жүйесі, көше жарықтандыру жүйесі, шөл далада мониторинг жүйесі және т.б. сияқты әртүрлі салаларда қолданбаларды кеңейту және бақылау ыңғайлы.
Барлық жақты электрондық ақаулықты өздігінен тексеру функциясы және жақсартылған электрондық қорғау функциясы орнату қателерінен немесе жүйелік ақаулардан туындаған жүйелік компоненттердің зақымдануын болдырмауға мүмкіндік береді.

Ерекшелігі:

• Жетілдірілген Maximum Power Point Tracking (MPPT) технологиясы, тиімділігі 99,5%-дан кем емес.
• Жоғары сапалы компоненттер, жүйенің өнімділігін жетілдіру, максималды түрлендіру тиімділігі 98%.
• Өте жылдам бақылау жылдамдығы және бақылау тиімділігіне кепілдік беріледі.
• Бірнеше қуат нүктелерін дәл тану және бақылау.
• Кез келген жағдайда шамадан тыс жүктемені болдырмайтын максималды PV кіріс қуатының сенімді автоматты шектеу функциясы.
• Кең MPP жұмыс кернеуі диапазоны.
• Құйма алюминий конструкциясы, жылуды тамаша тарату сипаттамасын қамтамасыз етеді.
• 12/24VDC жүйе кернеуін автоматты түрде анықтау немесе пайдаланушы анықтаған жұмыс кернеуі.
• Жүйе күйін көрсететін LED индикаторлары, қарапайым және түсінікті.
• Жүктемені басқарудың бірнеше режимдері: қолмен басқару, жарық ON/OFF (қосу/өшіру), жарық On+Timer (қосу+таймер) және уақытты басқару.
• 4 зарядтау опциясын қолдау: Sealed (герметикалық), Gel (гельді), Flooded (су басқан) және User (пайдаланушы).
• Батарея температурасын өтеу функциясы.
• Нақты уақыттағы энергия статистикасы функциясы.
• RS-485 байланыс шинасы интерфейсі және Modbus байланыс протоколы арқылы әртүрлі жағдайларда әртүрлі байланыс талаптарын қанағаттандыруға болады.
• Нақты уақыттағы деректерді тексеруді және параметрлерді орнатуды жүзеге асыра отырып, MT50 сияқты PC мониторингіне және сыртқы дисплей блогына қосылуға болады.
• Бағдарламалық құралды жаңартуды қолдау.

Сипаттамалары

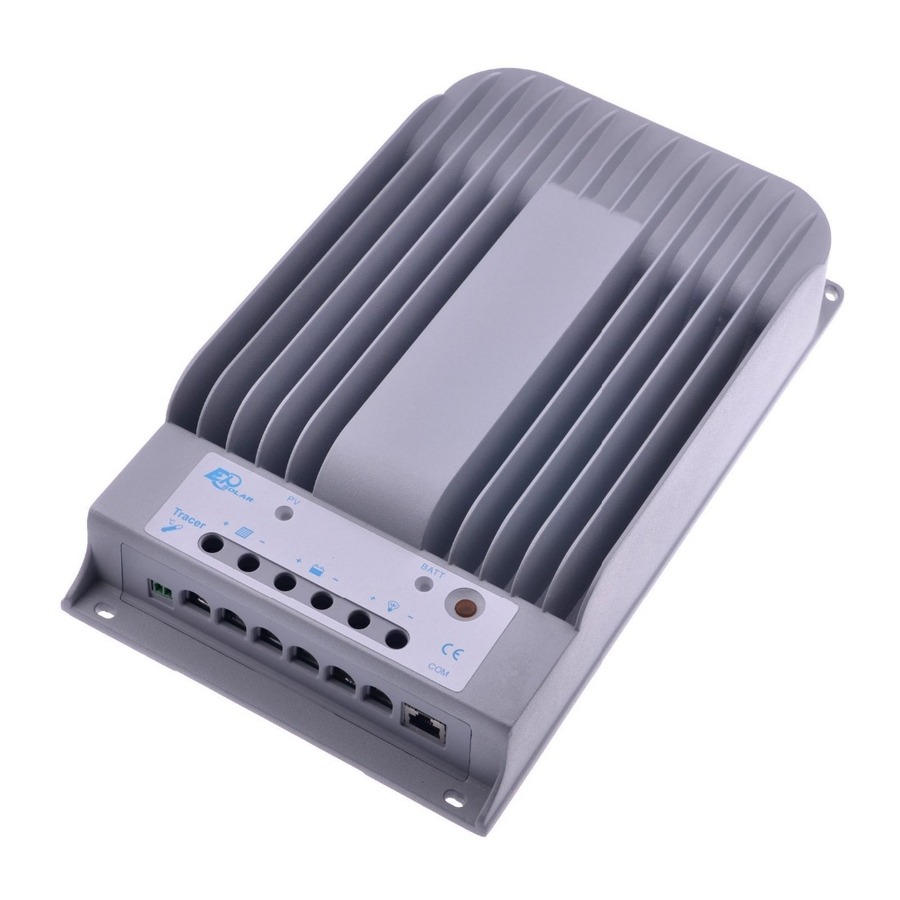

1-1 сурет Tracer-BN Series сипаттамалары

1. Жылу таратқыш
2. Зарядтау LED индикаторы
3. RTS¹ порты
4. Күн терминалы
5. Батарея терминалы
6. Жүктеме терминалы
7. RS-485² порты
8. Түйме
9. Батарея LED индикаторы

Түсіндірме:

¹ Батарея температурасын қашықтан анықтау үшін RTS (Remote Temperature Sensor) қосылымы.
² PC арқылы контроллерді бақылау және RS485 (RJ45 интерфейсі) арқылы контроллер бағдарламалық құралын жаңарту.

Қосалқы құралдар нұсқаулары

1. Қашықтан температура датчигі (Моделі: RTS300R47K3.81A)
   Басқару параметрлерінің температуралық өтеуін жүзеге асыру үшін батарея температурасын алу, кабельдің стандартты ұзындығы 3 м (ұзындығын реттеуге болады). RTS300R47K3.81A контроллердегі портқа (3^ші) қосылады.
   ЕСКЕРТПЕ: RTS-ті ажыратыңыз, батареяның температурасы 25ºC тұрақты мәніне орнатылады.
2. Қашықтан өлшеуіш (Моделі: MT50)
   Сандық қашықтан өлшеуіш жүйенің жұмыс ақпаратын, қателік көрсеткіштерін, параметрлерді орнатуды және өзін-өзі диагностикалауды көрсетеді.
3. Супер параметрлік бағдарламашы (Моделі: SPP-02)
   SPP-02 жобалардағы көлемді өнімдерді орнатуға жарамды бір пернемен орнату операциясын жүзеге асыра алады.
4. USB-ден RS-485 түрлендіргішіне (Моделі: CC-USB-RS485-150U)
   USB-ден RS-485 түрлендіргіші Solar Station PC бағдарламалық құралын пайдаланып желідегі әрбір контроллерді бақылау және микробағдарламаны жаңарту үшін қолданылады. Кабельдің ұзындығы 1,5 м. CC-USB-RS485-150U контроллердегі RS-485 портына қосылады.

Maximum Power Point Tracking технологиясы

Күн массивінің сызықтық емес сипаттамаларына байланысты оның қисығында максималды энергия шығысы нүктесі (Max Power Point) бар. Коммутаторлық зарядтау технологиясы және PWM зарядтау технологиясы бар дәстүрлі контроллерлер батареяны максималды қуат нүктесінде зарядтай алмайды, сондықтан PV массивінен қол жетімді максималды энергияны жинай алмайды, бірақ Maximum Power Point Tracking (MPPT) технологиясы бар күн заряды контроллері максималды энергияны жинау және оны батареяға жеткізу үшін нүктені құлыптай алады.
Біздің компанияның MPPT алгоритмі массивтің максималды қуат нүктесін табуға тырысу үшін жұмыс нүктелерін үздіксіз салыстырады және реттейді. Бақылау процесі толығымен автоматты және пайдаланушының реттеуін қажет етпейді.
1-2 суреттегідей, қисық массивтің сипаттамалық қисығы болып табылады, MPPT технологиясы MPP-ді бақылау арқылы батарея зарядының тогын "күшейтеді". Күн жүйесінің 100% түрлендіру тиімділігін ескере отырып, осылайша келесі формула орнатылады:

Кіріс қуаты (P_PV)= Шығыс қуаты (P_Bat)

Кіріс кернеуі (V_Mpp) *кіріс тогы (I_PV) =Батарея кернеуі (V_Bat) *батарея тогы (I_Bat)

Әдетте, V_Mpp әрқашан V_Bat-дан жоғары, энергияны сақтау принципіне байланысты I_Bat әрқашан I_PV-дан жоғары. V_Mpp &V_Bat арасындағы айырмашылық неғұрлым үлкен болса, I_PV& I_Bat арасындағы айырмашылық соғұрлым үлкен болады. Массив пен батарея арасындағы айырмашылық неғұрлым үлкен болса, жүйенің түрлендіру тиімділігінің төмендеуі соғұрлым үлкен болады, сондықтан контроллердің түрлендіру тиімділігі PV жүйесінде ерекше маңызды.
1-2 сурет - максималды қуат нүктесінің қисығы, көлеңкелі аймақ - дәстүрлі күн заряды контроллерінің зарядтау диапазоны (PWM зарядтау режимі), MPPT режимінің күн энергиясы ресурсын пайдалануды жақсарта алатынын анық анықтауға болады.
Біздің сынаққа сәйкес, MPPT контроллері PWM контроллерімен салыстырғанда 20%-30% тиімділікті арттыра алады. (Мәні қоршаған ортаның әсерінен және энергияның жоғалуына байланысты өзгермелі болуы мүмкін.)


1-2 сурет Максималды қуат нүктесінің қисығы

Нақты қолданбада бұлттан, ағаштан және қардан көлеңке түсіру ретінде панельде Multi-MPP пайда болуы мүмкін, бірақ іс жүзінде тек бір нақты Maximum Power Point бар. Төмендегі 1-3 суретте көрсетілгендей:

1-3 сурет Mutil-MPP қисығы

Егер бағдарлама Multi-MPP пайда болғаннан кейін дұрыс жұмыс істемесе, жүйе нақты максималды қуат нүктесінде жұмыс істемейді, бұл күн энергиясы ресурстарының көп бөлігін ысырап етуі мүмкін және жүйенің қалыпты жұмысына қатты әсер етуі мүмкін. Біздің компания әзірлеген типтік MPPT алгоритмі нақты MPP-ді жылдам және дәл бақылай алады, массивті пайдалану жылдамдығын арттырады және ресурстардың ысырап болуын болдырмайды.

Батареяны зарядтау кезеңі

Контроллерде батареяны жылдам, тиімді және қауіпсіз зарядтау үшін 3 сатылы батареяны зарядтау алгоритмі бар (Bulk Charging (көлемді зарядтау), Constant Charging (тұрақты зарядтау) және Float Charging (қалқымалы зарядтау)).

1-4 сурет Батареяны өзгерту кезеңінің қисығы

1. Bulk Charging (көлемді зарядтау)
   Бұл кезеңде батарея кернеуі әлі тұрақты кернеуге жеткен жоқ (теңестіру немесе күшейту кернеуі), контроллер тұрақты ток режимінде жұмыс істейді, батареяларға максималды тогын жеткізеді (MPPT зарядтау).

2. Constant Charging (тұрақты зарядтау)
   Батарея кернеуі тұрақты кернеудің белгіленген нүктесіне жеткенде, контроллер тұрақты зарядтау режимінде жұмыс істей бастайды, бұл процесс енді MPPT зарядтау емес, сонымен бірге зарядтау тогы біртіндеп төмендейді, процесс MPPT зарядтау емес. Тұрақты зарядтаудың 2 кезеңі бар, теңестіру және күшейту. Бұл екі кезең батареяның шамадан тыс газ тұндыруын немесе қызып кетуін болдырмау үшін толық зарядтау процесінде үнемі жүргізілмейді.

   Boost Charging (күшейту зарядтау)
   Күшейту кезеңі әдепкі бойынша 2 сағатты сақтайды, пайдаланушы сұранысқа сәйкес тұрақты уақытты және күшейту кернеуінің алдын ала орнатылған мәнін реттей алады. Бұл кезең қызуды және батареяның шамадан тыс газдануын болдырмау үшін қолданылады.

   Equalize Charging (теңестіру зарядтау)

   Жарылыс қаупі! Су басқан батареяны теңестіру жарылғыш газдарды шығарады, сондықтан батарея қорабын жақсы желдету ұсынылады.

   Жабдықтың зақымдануы! Теңестіру батарея кернеуін сезімтал DC жүктемелерін зақымдайтын деңгейге дейін арттыруы мүмкін. Барлық жүктемеге рұқсат етілген кіріс кернеулері теңестіру зарядтаудың белгіленген нүктесінің кернеуінен 11% жоғары екенін тексеріңіз.

   Жабдықтың зақымдануы! Шамадан тыс зарядтау және шамадан тыс газ тұндыру батарея тақталарын зақымдауы және олардағы материалдың түсуін белсендіруі мүмкін. Шамадан тыс жоғары теңестіру заряды немесе ұзақ уақыт зақымдануы мүмкін. Жүйеде қолданылатын батареяның нақты талаптарын мұқият қарап шығыңыз.
   Батареялардың кейбір түрлері электролитті араластыруға, батарея кернеуін теңестіруге және химиялық реакцияны орындауға қабілетті теңестіру зарядынан үнемі пайда көреді. Теңестіру заряды батарея кернеуін арттырады, стандартты толықтыру кернеуінен жоғары, ол батарея электролитін газға айналдырады.
   Контроллер батареяны әр айдың 28-інде теңестіреді. Тұрақты теңестіру кезеңі 0~180 минут. Егер теңестіру бір ретте орындалмаса, теңестіруді қайта зарядтау уақыты белгіленген уақыт аяқталғанша жиналады. Батареяның шамадан тыс газ тұндыруын немесе қызып кетуін болдырмау үшін теңестіру заряды және күшейту заряды толық зарядтау процесінде үнемі жүргізілмейді.

   ЕСКЕРТПЕ:
   1. Қоршаған ортаның әсерінен немесе жүктеменің жұмысына байланысты батарея кернеуі тұрақты кернеуде тұрақты бола алмайды, контроллер тұрақты кернеудің жұмыс уақытын жинақтап, есептейді. Жинақталған уақыт 3 сағатқа жеткенде, зарядтау режимі Float Charging (қалқымалы зарядтау) режиміне ауысады.
   2. Егер контроллер уақыты реттелмесе, контроллер ішкі уақытқа сәйкес ай сайын батареяны теңестіреді.

3. Float Charging (қалқымалы зарядтау)
   Тұрақты кернеу кезеңінен кейін контроллер зарядтау тогын Float Voltage (қалқымалы кернеу) белгіленген нүктесіне дейін төмендетеді. Бұл кезеңде енді химиялық реакциялар болмайды және барлық зарядтау тогы бұл уақытта жылу мен газға айналады. Содан кейін контроллер кернеуді қалқымалы кезеңге дейін төмендетеді, кішірек кернеумен және токпен зарядтайды. Ол батареяның температурасын төмендетеді және бір уақытта батареяны аздап зарядтай отырып, газдануды болдырмайды. Float (қалқымалы) кезеңінің мақсаты - бүкіл жүйедегі өзін-өзі тұтыну және шағын жүктемелерден туындаған қуат тұтынуын өтеу, сонымен бірге батареяның толық сақтау сыйымдылығын сақтау.
   Float (қалқымалы) зарядтау кезеңінде жүктемелер күн панелінен барлық дерлік қуатты ала алады. Егер жүктемелер қуаттан асып кетсе, контроллер енді батарея кернеуін Float (қалқымалы) зарядтау кезеңінде сақтай алмайды. Егер батарея кернеуі Recharge Voltage (қайта зарядтау кернеуі) мәнінен төмен болса, жүйе Float (қалқымалы) зарядтау кезеңін қалдырып, Bulk (көлемді) зарядтау кезеңіне қайта оралады.

Орнату нұсқаулары

Жалпы орнату ескертпелері

• Орнату алдында орнату қадамдарымен танысу үшін толық орнату нұсқауларын оқып шығыңыз.
• Батареяларды, әсіресе қорғасын-қышқылды су басқан батареяны орнату кезінде өте мұқият болыңыз. Көзді қорғау құралдарын киіңіз және батарея қышқылымен жанасуды жуу және тазалау үшін таза судың болуын қамтамасыз етіңіз.
• Батареяны батареяның қысқа тұйықталуына әкелуі мүмкін кез келген металл заттардан аулақ ұстаңыз.
• Зарядтау кезінде батареядан жарылғыш газдар шығуы мүмкін, сондықтан желдету жағдайының жақсы болуын қамтамасыз етіңіз.
• Гельді, тығыздалған немесе су басқан батареяларды пайдалану ұсынылады, басқа түрлері үшін батарея өндірушісіне хабарласыңыз.
• Корпуста орнатылған болса, желдету ұсынылады. Контроллерді ешқашан су басқан батареялары бар герметикалық корпуста орнатпаңыз! Желдетілген батареялардан шыққан батарея түтіндері контроллер тізбектерін тот басып, жояды.
• Бос қуат қосылымдары мен тот басқан сымдар сым оқшаулауын ерітетін, айналадағы материалдарды күйдіретін немесе тіпті өртке әкелетін жоғары температураға әкелуі мүмкін. Тығыз қосылымдарды қамтамасыз етіңіз және кабельдерді бекіту және олардың жылжымалы қолданбаларда тербелуін болдырмау үшін кабель қысқыштарын пайдаланыңыз.
• Батарея қосылымын бір батареяға немесе батареялар тобына қосуға болады. Төмендегі нұсқаулар жеке батареяға қатысты, бірақ батарея қосылымын бір батареяға немесе батарея блогындағы батареялар тобына қосуға болатыны айтылады.
• Жоғары зарядтау тогына қол жеткізу үшін бірдей контроллерлердің бірнеше моделін бір батарея блогына параллель орнатуға болады. Әрбір контроллердің өз күн модульдері болуы керек.
• Ұлттық электр кодексінің 690-бабына, NFPA 70-ке сәйкес 5А/мм2 немесе одан аз ток тығыздығына сәйкес жүйелік кабельдерді таңдаңыз.
• Тек үй ішінде пайдалануға арналған.

PV массивіне қойылатын талаптар

PV модульдерін тізбектей қосу (тізбек)
PV жүйесінің негізгі компоненті ретінде контроллер PV модульдерінің әртүрлі түрлеріне жарамды болуы және күн энергиясын электр энергиясына түрлендіруді барынша арттыруы мүмкін. MPPT контроллерінің ашық тізбек кернеуіне (V_OC) және максималды қуат нүктесінің кернеуіне (V_Mpp) сәйкес әртүрлі типтегі PV модульдерінің тізбектік санын есептеуге болады. Төмендегі кесте тек анықтама үшін берілген.

Жүйе кернеуі	36cell Voc<23V		48cell Voc<31V		54cell Voc<34V		60cell Voc<38V		72cell Voc < 46V		96cell Voc < 62V		Жұқа қабыршақты модуль Voc > 80V
	МАКС.	Ең жақсы	МАКС.	Ең жақсы	МАКС.	Ең жақсы	МАКС.	Ең жақсы	МАКС.	Ең жақсы	МАКС.	Ең жақсы
12V	4	2	2	1	2	1	2	1	2	1	1	1	1
24V	6	3	4	2	4	2	3	2	3	2	2	2	1

ЕСКЕРТПЕ: Жоғарыдағы параметр мәндері стандартты сынақ жағдайларында 2 (STC (Standard Test Condition): Жарықтандыру 1000W/m, Модуль температурасы 25℃, Ауа массасы 1.5.) есептелген.

PV массивінің максималды қуаты
Бұл MPPT контроллерінің зарядтау тогын шектеу функциясы бар, зарядтау тогы номиналды диапазон ішінде шектеледі, сондықтан контроллер PV-дегі кіріс қуаты асып кетсе де, батареяны номиналды зарядтау қуатымен зарядтайды.
PV массивінің нақты жұмыс қуаты төмендегі шарттарға сәйкес келеді:

1. PV массивінің нақты қуаты ≤ контроллердің номиналды зарядтау қуаты, контроллер батареяны нақты максималды қуат нүктесінде зарядтайды.
2. PV массивінің нақты қуаты > контроллердің номиналды зарядтау қуаты, контроллер батареяны номиналды қуатта зарядтайды.

Егер PV массиві номиналды қуаттан жоғары болса, батареяны номиналды қуатта зарядтау уақыты ұзағырақ болады, батареяға көбірек энергия беріледі.

PV массивінің тік полярлығы және PV массивінің нақты жұмыс қуаты номиналды зарядтау қуатынан үш есе үлкен болғанда контроллер зақымдалады!

PV массивінің кері полярлығы және PV массивінің нақты жұмыс қуаты номиналды зарядтау қуатынан 1,5 есе үлкен болғанда контроллер зақымдалады!

PV массивінің тік полярлығы кезінде PV массивінің нақты жұмысы номиналды зарядтау қуатының үш есесінен аспауы керек, PV массивінің кері полярлығы кезінде нақты жұмыс 1,5 еседен аспауы керек. Нақты қолдану үшін төмендегі кестені қараңыз:

Модель	Номиналды зарядтау тогы	Номиналды зарядтау қуаты	PV массивінің макс. қуаты	PV ашық тізбегінің макс. кернеуі
Tracer1215BN	10A	130W/12V 260W/24V	390W/12V 780W/24V	150V1 138V2
Tracer2215BN	20A	260W/12V 520W/24V	780W/12V 1560W/24V
Tracer3215BN	30A	390W/12V 780W/24V	1170W/12V 2340W/24V
Tracer4215BN	40A	520W/12V 1040W/24V	1560W/12V 3120W/24V

¹ Ең төменгі жұмыс ортасының температурасында
² 25℃ орта температурасында

Сым өлшемі

Сымдар мен орнату әдістері барлық ұлттық және жергілікті электрлік код талаптарына сәйкес келуі керек.

PV сымының өлшемі
PV массивінің шығысы PV модулінің өлшеміне, қосылу әдісіне немесе күн сәулесінің бұрышына байланысты өзгеруі мүмкін болғандықтан, сымның ең аз өлшемін PV массивінің I_SC арқылы есептеуге болады. PV модулінің спецификациясындағы I_SC мәнін қараңыз. PV модульдері тізбектей қосылған кезде I_SC PV модулінің I_SC-не тең. PV модульдері параллель қосылған кезде I_SC PV модулінің I_SC қосындысына тең. PV массивінің I_SC максималды PV кіріс тогынан аспауы керек, төмендегі кестені қараңыз:

Модель	PV кіріс тогының макс. мәні	PV сымының макс. өлшемі (мм2/AWG)
Tracer1215BN	10A	4/12
Tracer2215BN	20A	6/10
Tracer3215BN	30A	10/8
Tracer4215BN	40A	16/6

ЕСКЕРТПЕ: PV модульдері тізбектей қосылған кезде PV массивінің ашық тізбек кернеуі 138V (25℃) аспауы керек.

Батарея және жүктеме сымының өлшемі
Батарея және жүктеме сымының өлшемі номиналды токқа сәйкес келуі керек, төмендегі анықтамалық өлшем:

Модель	Номиналды зарядтау тогы	Номиналды разрядтау тогы	Батарея сымының өлшемі (мм2/AWG)	Жүктеме сымының өлшемі (мм2/AWG)
Tracer1215BN	10A	10A	4/12	4/12
Tracer2215BN	20A	20A	6/10	6/10
Tracer3215BN	30A	20A	10/8	6/10
Tracer4215BN	40A	20A	16/6	6/10

ЕСКЕРТПЕ: Сымның өлшемі тек анықтама үшін берілген. Егер PV массиві мен контроллер арасында немесе контроллер мен батарея арасында үлкен қашықтық болса, кернеудің төмендеуін азайту және өнімділікті жақсарту үшін үлкенірек сымдарды пайдалануға болады.

Орнату

Контроллерге дұрыс ауа ағыны үшін жоғары және төмен жағынан кемінде 150 мм бос орын қажет. Корпуста орнатылған болса, желдету ұсынылады.

Жарылыс қаупі! Контроллерді ешқашан су басқан батареялары бар герметикалық корпуста орнатпаңыз! Батарея газы жиналуы мүмкін шектеулі аймақта орнатпаңыз.

Электр тогының соғу қаупі! Күн сымдарын өңдеу кезінде сақ болыңыз. Күн PV массиві күн сәулесінде 150V-тан асатын ашық тізбекті кернеулерді шығаруы мүмкін. Оған көбірек көңіл бөліңіз.

2-1 сурет Орнату

1. Жоғарыда көрсетілген ретпен компоненттерді зарядтау контроллеріне қосыңыз және "+" және "-" белгілеріне көп көңіл бөліңіз. Орнату кезінде сақтандырғышты қоспаңыз. Жүйені ажыратқан кезде рет сақталады.
2. Орнатудан кейін контроллерді қосыңыз және контроллердегі батарея индикаторын тексеріңіз, ол жасыл болады. Егер ол жасыл болмаса, 4-тарауды қараңыз. Жүйе кернеуін тану үшін әрқашан батареяны бірінші қосыңыз.
3. Батарея сақтандырғышы батареяға мүмкіндігінше жақын орнатылуы керек. Ұсынылатын қашықтық 150 мм ішінде.
4. Tracer-BN сериясы - теріс жер контроллері. Күн, жүктеме немесе батареяның кез келген теріс қосылымын қажетінше жерге қосуға болады.

RTS-ті ажыратыңыз, батареяның температурасы 25 ºC тұрақты мәніне орнатылады.

Инвертор қажет болса, инверторды контроллерге емес, батареяға қосыңыз.

RS-485 порты мен RTS порты SELV тізбегі емес, порт пен соңғы пайдаланушы тікелей кіре алатын жер арасында оқшаулау болуы керек.

Жұмыс істеу

LED индикациясы

LED индикациясы	Түсі	Индикатор	Күйі
	Жасыл	Үздіксіз жану	PV қосылымы қалыпты, бірақ PV-дан кернеу төмен (сәулелену), зарядтау жоқ
	Жасыл	Баяу жыпылықтау (1Гц)	Зарядтауда
	Жасыл	ӨШІРУ	PV кернеуі жоқ (түнгі уақыт) немесе PV қосылымында ақау бар
	Жасыл	Үздіксіз жану	Қалыпты
	Жасыл	Баяу жыпылықтау (1Гц)	Толық
	Жасыл	Жылдам жыпылықтау (4Гц)	Кернеудің жоғарылауы
	Қызғылт сары	Үздіксіз жану	Кернеудің төмендеуі
	Қызыл	Үздіксіз жану	Толық разряд
	Қызыл	Жыпылықтау	Батареяның қызып кетуі
Жүктеме күйі LED индикаторы	Қызыл	Үздіксіз жану	Жүктеме ҚОСУЛЫ
	Қызыл	ӨШІРУ	Жүктеме ӨШІРУЛІ
	Қызыл	Жылдам жыпылықтау (4Гц)	Жүктеменің қысқа тұйықталуы
	Қызыл	Баяу жыпылықтау (1Гц)	Жүктеменің шамадан тыс жүктелуі
Зарядтау (жасыл), батарея (қызғылт сары) және жүктеме (қызыл) индикаторлары бір уақытта жыпылықтайды			Жүйе кернеуіндегі қате
Зарядтау (жасыл) және батарея индикаторы (қызғылт сары) бір уақытта жыпылықтайды			Контроллердің қызып кетуі

Параметрлерді орнату

3-1 сурет Параметрлерді орнату

Контроллерді конфигурациялаудың төрт әдісі:

1. Қашықтан басқару пульті, MT50 (Стандартты бұралған желілік кабельді пайдаланыңыз, моделі: CC-RS485-RS485-200U-MT).
2. Супер параметрлік программалаушы, SPP-02 (Стандартты бұралған желілік кабельді пайдаланыңыз, моделі: CC-RS485-RS485-200U). Бір пернемен оңай конфигурациялау және топтық параметрлерге қолдану.
3. Компьютерлік мониторингтік бағдарламалық жасақтама "Solar Station Monitor" ("Күн станциясының мониторы") (USB-ден RS485-ке түрлендіргіш кабелін пайдаланыңыз, моделі: CC-USB-RS485-150U.



   Ethernet кабелін пайдаланып компьютермен байланыспаңыз, әйтпесе контроллердің құрамдас бөліктері зақымдалады.
   RJ45 интерфейсінің пин анықтамасы төменде көрсетілген:



   Пин	Анықтама
   1	Қуат көзінің шығысы +5V
   2	Қуат көзінің шығысы +5V
   3	RS-485-B
   4	RS-485-B
   5	RS-485-A
   6	RS-485-A
   7	Жерге қосу
   8	Жерге қосу


   RJ45 интерфейсіне тек біздің компанияның өнімдерін қосуға немесе білікті инженер басқаруына рұқсат етіледі. (RJ45 интерфейсінің кернеуі 5V, ал тогы 50mA)
4. Мобильді қосымша (USB-ден RS485-ке түрлендіргіш кабелін пайдаланыңыз: CC-USB-RS485-150U және Micro 5PIN OTG кабелі)

Батарея түрі

1. Герметикалық (Әдепкі)
2. Гельді
3. Толып тұрған
4. Пайдаланушы

Батарея кернеуінің параметрлері (параметрлер 25℃ температурада 12V жүйесінде, 24V-та екі есе мәнді пайдаланыңыз.)

Батареяны зарядтау параметрі	Герметикалық	Гельді	Толып тұрған	Пайдаланушы
Кернеудің шамадан тыс ажырату кернеуі	16.0V	16.0V	16.0V	9~17V
Зарядтау шегінің кернеуі	15.0V	15.0V	15.0V	9~17V
Кернеудің шамадан тыс қайта қосу кернеуі	15.0V	15.0V	15.0V	9~17V
Теңестіру зарядтау кернеуі	14.6V	— —	14.8V	9~17V
Күшейту зарядтау кернеуі	14.4V	14.2V	14.6V	9~17V
Қалқымалы зарядтау кернеуі	13.8V	13.8V	13.8V	9~17V
Күшейтуді қайта қосу зарядтау кернеуі	13.2V	13.2V	13.2V	9~17V
Төмен кернеуді қайта қосу кернеуі	12.6V	12.6V	12.6V	9~17V
Төмен кернеу туралы ескертуді қайта қосу кернеуі	12.2V	12.2V	12.2V	9~17V
Төмен керн. ескерту керн.	12.0V	12.0V	12.0V	9~17V
Төмен керн. ажырату керн.	11.1V	11.1V	11.1V	9~17V
Разрядтау шегінің кернеуі	10.6V	10.6V	10.6V	9~17V
Теңестіру ұзақтығы (мин.)	120	— —	120	0~180
Күшейту ұзақтығы (мин.)	120	120	120	10~180

ЕСКЕРТПЕ:

1. Батарея түрі герметикалық, гельді, толып тұрған болса, теңестіру ұзақтығының реттеу диапазоны 0-ден 180 минутқа дейін, ал күшейту ұзақтығы 10-нан 180 минутқа дейін.
2. Пайдаланушы батареясының түріндегі параметрлердің мәнін өзгерткен кезде келесі ережелерді сақтау керек (зауыттық әдепкі мәні герметикалық түрімен бірдей):
   1. Кернеудің шамадан тыс ажырату кернеуі > Зарядтау шегінің кернеуі ≥ Теңестіру зарядтау кернеуі ≥ Күшейту зарядтау кернеуі ≥ Қалқымалы зарядтау кернеуі > Күшейтуді қайта қосу зарядтау кернеуі.
   2. Кернеудің шамадан тыс ажырату кернеуі > Кернеудің шамадан тыс қайта қосу кернеуі.
   3. Төмен кернеуді қайта қосу кернеуі > Төмен кернеуді ажырату кернеуі ≥ Разрядтау шегінің кернеуі.
   4. Төмен кернеу туралы ескертуді қайта қосу кернеуі > Төмен кернеу туралы ескерту кернеуі ≥ Разрядтау шегінің кернеуі.
   5. Күшейтуді қайта қосу зарядтау кернеуі > Төмен кернеуді ажырату кернеуі.

      Параметрлерді орнату туралы толық ақпарат алу үшін пайдаланушы нұсқаулығын қараңыз немесе сату бөліміне хабарласыңыз.

Жүктемені орнату режимі

1. Қолмен басқару (әдепкі)
   Жүктемені түйме немесе қашықтан басқару пәрмені арқылы ауыстыруға болады.
2. Жарық ҚОСУ/ӨШІРУ

3. Жарық ҚОСУ + Таймер

4. Уақытты басқару
   Нақты уақыт сағатын орнату арқылы жүктемені қосу/өшіру уақытын басқарыңыз.

Қорғаныс, ақаулықтарды жою және техникалық қызмет көрсету

Қорғаныс

• PV тогының шамадан тыс болуы
  Контроллер батареяны зарядтау тогын батареяның максималды тогына дейін шектейді. Сондықтан, үлкен күн батареясы ең жоғары қуатта жұмыс істемейді.
• PV қысқа тұйықталуы
  PV қысқа тұйықталуы орын алған кезде, контроллер зарядтауды тоқтатады. Қалыпты жұмысты қайта бастау үшін оны жойыңыз.
• PV кері полярлығы
  PV кері полярлығынан толық қорғаныс, контроллерге ешқандай зақым келтірілмейді. Қалыпты жұмысты қайта бастау үшін дұрыс емес сымды түзетіңіз.

  Күн батареясының тікелей полярлығы және күн батареясының нақты жұмыс қуаты номиналды зарядтау қуатынан 1,5 есе үлкен болғанда контроллер зақымдалады!
• Батареяның кері полярлығы
  Батареяның кері полярлығынан толық қорғаныс, контроллерге ешқандай зақым келтірілмейді. Қалыпты жұмысты қайта бастау үшін дұрыс емес сымды түзетіңіз.
• Батареяның кернеуінің шамадан тыс болуы
  Батарея кернеуі Кернеудің шамадан тыс ажырату кернеуінің кернеу мәніне жеткенде, контроллер батареяны шамадан тыс зарядтаудан қорғау үшін зарядтауды тоқтатады.
• Батареяның толық разряды
  Батарея кернеуі Төмен кернеуді ажырату кернеуінің кернеу мәніне жеткенде, контроллер батареяны толық разрядтан қорғау үшін зарядсыздандыруды тоқтатады.
• Батареяның қызып кетуі
  Контроллер батарея температурасын сыртқы температура датчигі арқылы анықтайды. Егер батарея температурасы 65ºC-тан асып кетсе, контроллер автоматты түрде қызып кетуден қорғауды іске қосады және жұмысын тоқтатып, 50 ºC-тан төмен қалпына келеді.
• Жүктеменің шамадан тыс жүктелуі
  Егер жүктеме тогы максималды жүктеме тогынан 1,05 есе асып кетсе, контроллер жүктемені ажыратады. Жүктемені азайту және контроллерді қайта іске қосу арқылы шамадан тыс жүктемені жою керек.
• Жүктеменің қысқа тұйықталуы
  Жүктеме сымының қысқа тұйықталуынан толық қорғалған. Жүктеме қысқа тұйықталғаннан кейін (төрт еселік жылдамдық тогынан артық), жүктеменің қысқа тұйықталудан қорғауы автоматты түрде іске қосылады. Жүктемені автоматты түрде қайта қосу әрекетінен кейін ақауды контроллерді қайта іске қосу арқылы жою керек.
• Зақымдалған қашықтан температура датчигі
  Егер температура датчигі қысқа тұйықталған немесе зақымдалған болса, контроллер батареяның шамадан тыс зарядталуынан немесе толық разрядталуынан зақымдалуын болдырмау үшін әдепкі температурада 25℃ зарядтайды немесе зарядсыздандырады.
• Контроллердің қызып кетуі
  Егер контроллердің жылу таратқыштарының температурасы 85℃-тан асып кетсе, контроллер автоматты түрде қызып кетуден қорғауды іске қосады және 75℃-тан төмен қалпына келеді.
• Жоғары кернеулі өтпелі процестер
  PV шағын жоғары кернеулі импульстен қорғалған. Найзағайға бейім аймақтарда қосымша сыртқы басу ұсынылады.

Ақаулықтарды жою

Ақаулықтар	Мүмкін себептер	Ақаулықтарды жою
Күн сәулесі күн модульдеріне дұрыс түскен кезде күндіз зарядтау LED индикаторы өшіп тұрады	PV массивінің ажыратылуы	PV және батарея сымдарының қосылымдарының дұрыс және тығыз екенін растаңыз
Сым қосылымы дұрыс, LED индикаторы өшіп тұрады	Батарея кернеуі 9V-тан төмен PV кернеуі батарея кернеуінен аз	Батарея кернеуін тексеріңіз. Контроллерді іске қосу үшін кемінде 9V кернеу қажет PV кіріс кернеуін тексеріңіз, ол батареядан жоғары болуы керек
Батарея LED индикаторы жасыл түспен жылдам жыпылықтайды	Батарея кернеуі кернеудің шамадан тыс ажырату кернеуінен (OVD) жоғары	Батарея кернеуінің тым жоғары екенін тексеріңіз және күн модулін ажыратыңыз
Батарея LED индикаторы қызғылт сары түсті	Батареяның кернеуі төмен	Жүктеме шығысы қалыпты, зарядтау LED индикаторы толық зарядталған кезде автоматты түрде жасыл түске оралады
Батарея LED индикаторы қызыл түсті	Батареяның төмен кернеуі ажыратылды	Контроллер шығысты автоматты түрде өшіреді, LED индикаторы толық зарядталған кезде автоматты түрде жасыл түске оралады
Барлық LED индикаторлары жыпылықтайды. (батарея индикаторы қызғылт сары түспен жыпылықтайды)	Контроллердің температурасы тым жоғары	Контроллердің жылу таратқышы 85℃-тан асып кеткенде, контроллер автоматты түрде кіріс және шығыс тізбегін өшіреді. Температура 75℃-тан төмен болғанда, контроллер жұмысын қайта бастайды
Барлық LED индикаторлары жыпылықтайды. (батарея индикаторы қызыл түспен жыпылықтайды)	Жүйе кернеуіндегі қате	Батарея кернеуінің контроллердің жұмыс кернеуіне сәйкес келетінін тексеріңіз. Сәйкес батареяға ауыстырыңыз немесе жұмыс кернеуін қалпына келтіріңіз. Барлық ақауларды жойып, жұмысты қайта бастау үшін түймені басыңыз
Жүктеме терминалдарында шығыс жоқ	Шамадан тыс жүктеме немесе Қысқа тұйықталу	Жүктемені алып тастаңыз немесе азайтыңыз және түймені басыңыз, контроллер 3 секундтан кейін жұмысын қайта бастайды

Техникалық қызмет көрсету

Ең жақсы өнімділік үшін жылына кемінде екі рет келесі тексерулер мен техникалық қызмет көрсету тапсырмалары ұсынылады.

• Контроллердің таза және құрғақ ортада мықтап орнатылғанына көз жеткізіңіз.
• Контроллердің айналасындағы ауа ағынында ешқандай кедергі жоқ екеніне көз жеткізіңіз. Радиатордағы кез келген кір мен сынықтарды тазалаңыз.
• Барлық жалаңаш сымдарды тексеріп, оқшаулаудың күрделі күн сәулесінің әсерінен, үйкеліс тозуынан, құрғақтықтан, жәндіктерден немесе егеуқұйрықтардан зақымдалмағанына көз жеткізіңіз. Қажет болса, кейбір сымдарды жөндеңіз немесе ауыстырыңыз.
• Барлық терминалдарды қатайтыңыз. Бос, сынған немесе күйген сым қосылымдарын тексеріңіз.
• LED қажеттілікке сәйкес келетінін тексеріп, растаңыз. Кез келген ақаулықтарды жоюға немесе қате туралы белгіге назар аударыңыз. Қажет болса, түзету шараларын қолданыңыз.
• Жүйенің барлық құрамдас бөліктерінің жерге мықтап және дұрыс қосылғанын растаңыз.
• Барлық терминалдарда коррозия, оқшаулаудың зақымдануы, жоғары температура немесе күйген/түссізденген белгі жоқ екенін растаңыз, терминал бұрандаларын ұсынылған моментке дейін қатайтыңыз.
• Кірді, ұя салатын жәндіктерді және коррозияны тексеріңіз. Олай болса, уақытында тазалаңыз.
• Найзағайдан қорғағыштың жақсы күйде екенін тексеріп, растаңыз. Контроллердің және тіпті басқа жабдықтардың зақымдалуын болдырмау үшін уақытында жаңасын ауыстырыңыз.

Электр тогының соғу қаупі! Жоғарыдағы операциялардың алдында барлық қуаттың өшірілгеніне көз жеткізіңіз, содан кейін сәйкес тексерулер мен операцияларды орындаңыз.

Техникалық сипаттамалар

Электрлік параметрлер

Элемент	Tracer 1215BN	Tracer 2215BN	Tracer 3215BN	Tracer 4215BN
Номиналды жүйе кернеуі	12/24VDC Авто
Номиналды зарядтау тогы	10A	20A	30A	40A
Номиналды разрядтау тогы	10A	20A	20A	20A
Батарея кернеуінің диапазоны	8V~32V
Max. PV ашық тізбек кернеуі	150V (минималды жұмыс ортасы температурасында) 138V (25℃ орта температурасында)
MPP кернеуінің диапазоны	Батарея кернеуі+2V~108V
Max. PV кіріс қуаты	130W(12V) 260W(12V)	260W(24V) 520W(24V)	390W(12V) 780W(24V)	520W(12V) 1040W(24V)
Өздігінен тұтыну	≤60mA(12V);≤30mA(24V)
Разрядтау тізбегінің кернеуінің төмендеуі	≤0.15V
Температураны өтеу коэффициенті	-3mV/ºC/2V(Әдепкі)
Байланыс	RS485(RJ45 интерфейсі)
Жерге қосу	Жалпы теріс

Қоршаған орта параметрлері

Қоршаған орта	Параметр
Қоршаған орта температурасының диапазоны*	-35℃~+55℃
Сақтау температурасының диапазоны	-35℃~+80℃
Ылғалдылық диапазоны	≤95% (N.C.)
Қоршау	IP30

* Контроллерді рұқсат етілген қоршаған орта температурасында пайдаланыңыз. Рұқсат етілген диапазоннан асып кетсе, қызмет көрсету кезінде сыйымдылықты төмендетіңіз.

Механикалық параметрлер

Механикалық	Tracer1215BN	Tracer2215BN
Өлшем	196x117.8x36mm	216.6x142.6x56mm
Орнату өлшемі	106mm x 185mm	130mm x 204mm
Орнату тесігінің өлшемі	Φ4.7
Қуат кабелі	12AWG(4mm2)	8AWG(10mm2)
Салмақ	0.8kg	1.5kg

Механикалық параметрлер

Механикалық	Tracer3215BN	Tracer4215BN
Өлшем	280.7x159.7x60mm	302.5x182.7x63.5mm
Орнату өлшемі	147mm x 268mm	170mm x 290mm
Орнату тесігінің өлшемі	Φ4.7
Қуат кабелі	6AWG(16mm2)	4AWG(25mm2)
Салмақ	2.2kg	2.9kg

I қосымша түрлендіру тиімділігі қисығы

Жарықтандыру қарқындылығы: 1000W/m²
Температура: 25ºC

Модель: Tracer1215BN

1. Күн модулінің MPP кернеуі(16.5V, 34V, 66V) / Номиналды жүйе кернеуі(12V)

2. Күн модулінің MPP кернеуі(34V, 66V, 98V) / Номиналды жүйе кернеуі(24V)


Модель: Tracer2215BN

1. Күн модулінің MPP кернеуі(16.5V, 33V, 66V) / Номиналды жүйе кернеуі(12V)

2. Күн модулінің MPP кернеуі(33V, 66V, 98V) / Номиналды жүйе кернеуі(24V)


Модель: Tracer3215BN

1. Күн модулінің MPP кернеуі(16.5V, 33V, 66V) / Номиналды жүйе кернеуі(12V)

2. Күн модулінің MPP кернеуі(33V, 66V, 98V) / Номиналды жүйе кернеуі(24V)


Модель: Tracer4215BN

1. Күн модулінің MPP кернеуі(16.5V, 33V, 66V) / Номиналды жүйе кернеуі(12V)

2. Күн модулінің MPP кернеуі(33V, 66V, 98V) / Номиналды жүйе кернеуі(24V)


II қосымша өлшемдері

Миллиметрмен Tracer1215BN өлшемдері

Миллиметрмен Tracer2215BN өлшемдері

Миллиметрмен Tracer3215BN өлшемдері

Миллиметрмен Tracer4215BN өлшемдері

Алдын ала ескертусіз кез келген өзгерістер! Нұсқа нөмірі: V1.2

BEIJING EPSOLAR TECHNOLOGY CO., LTD.
Tel: +86-10-82894112 / 82894962
Fax: +86-10-82894882
E-mail: info@epsolarpv.com
Website: http://www.epsolarpv.com/
http://www.epever.com/

Сілтемелер

• Home - EPEVER
• Home - EPEVER

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Epever Tracer-BN Series MPPT нұсқаулығы жүктеп алу

Қолжетімді тілдер
