Buderus Logano G215 US Нұсқаулығы
Осы нұсқауларды мұқият оқып шығыңыз
Қауіпсіздік шаралары
Осы нұсқаулыққа қатысты
Бұл нұсқаулықта қазандығыңыздың қауіпсіз және тиімді жұмысы мен техникалық қызмет көрсетуі туралы маңызды ақпарат бар.
G215 қазандығы жылыту құрылғысы ретінде белгіленген.
Қолдану мақсаты
G215 қазандығы бір және көп отбасылық үйлерге арналған жабық контурлы жылыту жүйесіндегі жанама отты ыстық су багын пайдалана отырып, кеңістікті жылыту, сондай-ақ тұрмыстық ыстық суды жылыту үшін ыстық су жылыту қазандығы ретінде пайдаланылады.
Ескерту нұсқаулығы
Қауіптің екі деңгейі келесі ескерту белгілерімен анықталады:
ҚАУІП
Тиісті сақтық шаралары болмаған жағдайда дене жарақатына немесе өлімге әкелуі мүмкін қауіпті жағдайды білдіреді.
ЖАРАҚАТ/ЖҮЙЕ ЗАҚЫМДАУ ҚАУПІ
Жеңіл немесе орташа дене жарақатына немесе физикалық зақымға әкелуі мүмкін қауіпті жағдайды білдіреді.
ҚОЛДАНУ ТУРАЛЫ ЕСКЕРТУ
Жабдықты оңтайлы пайдалану және реттеу, сондай-ақ пайдалы ақпарат үшін қолдану түсініктемесі.
➔Айқас сілтеме
Басқа мәлімдемеге немесе басқа нұсқаулыққа сілтеме жебемен белгіленеді ➔.
Келесі белгілерді сақтаңыз
Жылыту жүйеңіздің дұрыс жұмыс істеу тәртібін үйреніңіз, сонда сіз:
- мердігеріңізден дұрыс жұмыс істеу тәртібі туралы мұқият және толық нұсқау аласыз.
- G215 пайдалану нұсқаулығын мұқият оқып шықтыңыз.
Жылыту жүйеңізде тек осы G215 пайдалану нұсқаулығында сипатталған тапсырмаларды ғана орындаңыз.
Біліктілігі жоқ қызметкерлердің салдарынан ҚАУІП.
- Орнатуды, іске қосуды және техникалық қызмет көрсетуді тек білікті жылыту мердігері немесе қызмет көрсету ұйымы ғана орындай алатынын ескеріңіз. Электр және отын тасымалдайтын компоненттерге кез келген жұмысты білікті қызмет көрсету технигі орындауы керек.
Түтіннің иісін сезгенде не істеу керек
ӨМІРГЕ ҚАУІП
Тез тұтанатын түтіндердің салдарынан жарылыс қаупі!
- Ашық от болмауы керек! Темекі шегуге болмайды! Оттық пайдалануға болмайды!
- Ұшқын шығарудан аулақ болыңыз! Электр қосқышын, телефонды, электрлік ашаны немесе қоңырауды пайдаланбаңыз!
- Негізгі газ/мұнай беруді өшіріңіз!
- Терезелер мен есіктерді ашыңыз!
- Үй иесіне хабарлаңыз, бірақ есік қоңырауын немесе телефонды пайдаланбаңыз!
- Ғимараттан шығыңыз!
- Газ қызметіне немесе отын майы қызмет көрсететін компанияға дереу қашық жерден хабарлаңыз.
- Мүмкін полицияға немесе өрт сөндіру бөліміне хабарлаңыз.
- Газдардың шығарылғанын естігенде немесе көргенде ғимараттан дереу шығыңыз!
Қазандықты орналастыру
ҚАУІП Уланудан!
Жану үшін бөлме ауасы бар мұржа желдеткіш қазандықтары үшін жану ауасының жеткіліксіздігі қауіпті жағдайларға әкелуі мүмкін.
- Жану ауасының берілуі мен шығарылуының ашылуы азайтылмағанына немесе жабылмағанына көз жеткізіңіз.
- Қазандық бөлмесінің есіктерін жабық ұстаңыз және қазандық бөлмесінің есігіндегі желдеткіштерге кедергі жасамаңыз.
- Қазандық бөлмесін қорғаңыз және кеміргіштер мен құстардың кіруіне және ауа саңылауларын жауып қалуына жол бермеңіз.
- Жоғарыда аталған мәселелер шешілмеген кезде қазандықты жұмысқа қосуға болмайды.
Тез тұтанатын материалдар немесе сұйықтықтардың салдарынан ӨРТ ҚАУПІ.
- Тез тұтанатын немесе сұйық материалдардың қазандықтың жанына қойылмағанына көз жеткізіңіз.
Өнім сипаттамасы
G215 қазандығы - бұл сыртқы қалпына келтіру жұмысы үшін қолайлы басқару элементі бар немесе Honeywell (Хонивелл) аквастаты бар суық іске қосу жұмысы үшін отын немесе газбен жанатын төмен температуралы қазандық.
Сіздің жылыту мердігеріңіз немесе орнатушыңыз қазандықты мақұлданған оттықпен жабдықтады.
Қазандық келесі компоненттерден тұрады:
- Logamatic (Логаматик) басқару панелі немесе Aquasmart (Аквасмарт) басқару элементі
- Қазандық қаптамасы
- Оқшаулауы бар қазандық блогы
- Арнайы оттық

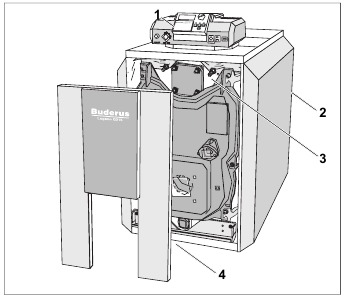

1-сурет Оттықсыз қазандық
- Logamatic (Логаматик) басқару панелі
- Қазандық қаптамасы
- Оқшаулауы бар қазандық блогы
- Оттық есігінің алдыңғы панелі
Басқару панелі қазандық температурасын басқарады және оттық пен сорғының жұмысын басқарады.
Қазандық сонымен қатар қазандықтың жұмысын қарапайым басқару үшін Aquasmart (Аквасмарт) басқару элементімен жабдықталуы мүмкін.
Қазандық қаптамасы энергия шығынын және шу деңгейін төмендетеді.
Қазандық блогы отынның жануы нәтижесінде пайда болған жылуды қазандық суына береді. Оқшаулау күту режиміндегі шығынды азайтады.
Жүйенің жұмысы
Жүйені қосу
Жүйені қосу алдында келесілерге көз жеткізіңіз:
- жұмыс қысымы жеткілікті.
- отынды өшірудің негізгі клапаны ашылды.
- негізгі апаттық қосқыш қосылды.
Buderus Logamatic (Будерус Логаматик) басқару элементін пайдаланған кезде (2-сурет)
- Реттелетін аквастат тетігін "AUT" күйіне қойыңыз.
- Негізгі қосқышты "I" күйіне қойыңыз. Бұл бүкіл жылыту жүйесін қосады.

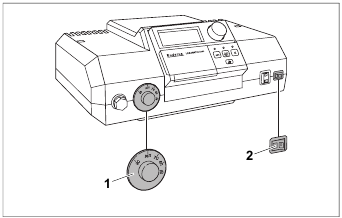

2-сурет Жылыту жүйесін қосу (Logamatic 2000)
- Реттелетін аквастат тетігі
- Негізгі қызмет қосқышы
ЕСКЕРТУ
Logamatic (Логаматик) басқару элементінің жұмысына қатысты ақпаратты, мысалы, температураны орнатуды ➔ басқару элементімен бірге берілген құжаттамадан табуға болады.
Aquasmart (Аквасмарт) басқару элементін пайдаланған кезде (3-сурет)
- Негізгі жүйе қосқышын қосыңыз ("ON" (ҚОСУЛЫ) күйі). Бұл бүкіл жылыту жүйесін іске қосады.

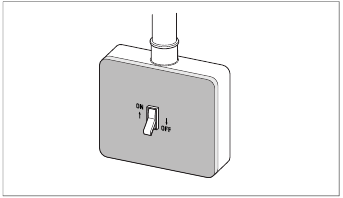

3-сурет Aquasmart (Аквасмарт) басқару элементі бар жылыту жүйесін басқару (негізгі қызмет қосқышы)
Жүйені өшіру
Buderus Logamatic (Будерус Логаматик) басқару элементі (2-сурет)
- Негізгі қызмет қосқышын өшіріңіз ("0" күйі) басқару элементінде. Бұл қазандықты, сондай-ақ жүйенің барлық басқа компоненттерін өшіреді.
Aquasmart (Аквасмарт) басқару элементімен (3-сурет)
- Негізгі қызмет қосқышын өшіріңіз ("OFF" (ӨШІРУЛІ) күйі). Бұл бүкіл жүйені және оның барлық компоненттерін өшіреді.
- Негізгі отын клапанымен отынның негізгі берілуін өшіріңіз.
МҰЗДАУ ЖАҒДАЙЛАРЫНЫҢ САЛДАРЫНАН ЖҮЙЕ ЗАҚЫМДАНУЫ .
Жүйе жұмыс істемеген кезде қатып қалу ықтималдығы бар.
- Жүйені мүмкіндігінше жұмыс істеп тұрыңыз.
- Жүйені 50% гликоль ерітіндісімен толтыру арқылы немесе жылыту және тұрмыстық ыстық су жүйелерін ең төменгі нүктелерінен құрғату арқылы қатып қалудан қорғаңыз.
Төтенше жағдайдағы жұмыс
Төтенше жағдайда, мысалы, өрт кезінде келесідей әрекет етіңіз:
- Отын беруді негізгі өшіру клапанынан өшіріңіз.
- Жылыту жүйесін негізгі қызмет қосқышы арқылы өшіріңіз.
Жүйе қысымын тексеру: қосымша су қосу және жүйені желдету
Жүйе қысымын қашан тексеру керек?
Жаңадан қосылған қосымша су ауаның кіруін жоюға байланысты алғашқы бірнеше күн ішінде көлемін азайтуға бейім. Бұл ауаның жиналуына және жүйеде шудың пайда болуына әкелуі мүмкін.
- Жаңадан іске қосылған жүйелерді жүйе қысымы үшін күн сайын тексеріп тұрыңыз және қажет болса, радиаторларды шығарыңыз.
- Жүйе қысымын ай сайын тексеріп тұрыңыз және қосымша суды автоматты түрде қосыңыз және мүмкін радиаторларды шығарыңыз.
Жүйе қысымын тексеру
Жүйенің жұмыс қысымы кемінде 12-ден 15 psi-ге (1 бар) дейін болуы керек.
- Қазандықтың беру жағында орналасқан P & T өлшеуішіндегі қысымды (psi) және температураны (°F) оқыңыз.
- Жүйе қысымы 12-ден 15 psi-ден төмен түскенде, жүйеге қосымша су қосыңыз.
Қосымша су қосу және жүйені желдету
Жылыту мердігеріңіз немесе орнатушыңыз сізге автоматты беру клапанының және автоматты ауа шығарғыштың орнын көрсетсін.

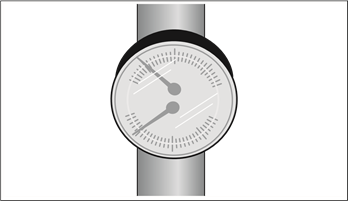

4-сурет Қысым/температура өлшеуіші (қазандықтың артқы жағында орналасқан)
Термиялық кернеулердің салдарынан ЖҮЙЕ ЗАҚЫМДАНУЫ .
Қазандық ыстық болғанда және суық су қосылғанда, бұл термиялық кернеулерге әкелуі мүмкін және қазандықты соққыға жығуы мүмкін. Бұл қазандықтың жарылуына әкелуі мүмкін.
- Қазандық температурасы 100 F-тан төмен болғанда ғана қазандыққа қосымша су қосыңыз. (Немесе суық беру қазандықтың беру жағына құбырмен жалғанған кезде, суық қосымша су алдымен жүйеге жіберіледі).
- Су шлангін қазандық дренажына және сумен жабдықтауға қосыңыз.
- Қазандық жүйесін баяу толтырыңыз. Жылыту жүйесінің су қысымын қадағалаңыз.
- Қажетті жүйе қысымына жеткенде сумен жабдықтауды жабыңыз.
- Радиатордың ауа желдеткіштерінен және басқа жерлерден ауаны шығарыңыз.
- Ауа шығарылуына байланысты жүйе қысымы төмендегенде, жүйеге көбірек су қосыңыз.
- Су шлангін қазандықтан ажыратыңыз.
Жүйені жиі толтырудың салдарынан ЖҮЙЕ ЗАҚЫМДАНУЫ .
Жүйеге суды жиі қосу қажет болғанда, коррозияға және ішкі әк жиналуына әкелетін таза судың түсуіне байланысты жүйеге зақым келтіруіңізге болады.
- Жергілікті қызмет көрсету компаниясымен немесе мердігермен кәдімгі өңделмеген кран суын пайдалануға бола ма, әлде толтыру суын өңдеу керек пе, соны тексеріңіз.
- Қосымша суды жиі пайдалану қажет болса, орнатушы мердігерге немесе қызмет көрсету компаниясына хабарлаңыз.
Дұрыс емес отынның салдарынан ЖҮЙЕ ЗАҚЫМДАНУЫ.
- Тек осы нұсқаулықта көрсетілген белгіленген отынды ғана пайдаланыңыз.
Жылыту жүйеңізді басқа отынға ауыстырған кезде немесе әртүрлі сипаттамалары бар отынға ауысқан кезде жылыту мердігеріңізге немесе қызмет көрсету компаниясына хабарласыңыз.
Қазандық бөлмесі
Ластанған жану ауасының салдарынан ҚАЗАНДЫҚ ЗАҚЫМДАНУЫ .
- Ешқашан хлор бар тазалау құралдарын немесе көмірсутек-галогендік типтегі қосылыстарды (мысалы, спрейлер, тазалау және еріту құралдары, бояулар, желімдер және т.б.) қазандық бөлмесінде немесе жану ауасы өтетін жерлердің жанында пайдаланбаңыз немесе сақтамаңыз.
- Шаңның шамадан тыс түзілуінен аулақ болыңыз.
Судың салдарынан ЖҮЙЕ ЗАҚЫМДАНУЫ.
- Су тасқыны жағдайында отын беруді өшіріңіз және жылыту жүйесін электрмен ажыратыңыз.
- Жүйені қайтадан жұмысқа қосу алдында білікті жылыту мердігері немесе қызмет көрсету компаниясы толық тексерсін.
- Сумен жанасқан барлық компоненттерді мердігеріңіз немесе қызмет көрсету компаниясы ауыстырсын.
Неліктен тұрақты техникалық қызмет көрсету маңызды?
Жылыту жүйелері келесі себептер бойынша тұрақты техникалық қызмет көрсетуді қажет етеді:
- Жоғары тиімділік жұмысын және отынды аз пайдалануды сақтау үшін.
- Жүйенің жоғары деңгейдегі сенімділігін сақтау үшін.
- Қоршаған ортаға шығарындыларды барынша азайту үшін.
Қазандықты тазалау және техникалық қызмет көрсетудің жоқтығынан немесе нашар орындалуынан ЖҮЙЕ ЗАҚЫМДАНУЫ .
- Жылыту жүйеңізді жылына бір рет білікті қызмет көрсету компаниясы немесе мердігер тексеріп, тазалап және қызмет көрсетсін.
- Жыл сайынғы техникалық қызмет көрсету туралы келісімге отын майы компаниясымен немесе қызмет көрсету компаниясымен қол қоюды ұсынамыз.
Жылыту жүйеңіздегі ақауларды жою
Екі түрлі мәселені анықтауға болады:
- оттыққа байланысты мәселелер, немесе
- басқару жүйесі мен жылыту жүйесіне байланысты мәселелер.
Оттықтағы дабыл шамы әдетте оттықтың құлыпталу жағдайында жанады (➔ Оттық нұсқаулығын қараңыз). Әдетте бұл мәселе оттықты қайта орнату түймесін басу арқылы шешіледі. Оттықты қайта орнату түймесін бір рет басыңыз. Егер оттық жанбаса, көмек алу үшін жергілікті қызмет көрсету компаниясына хабарласыңыз.
Басқару панеліне және/немесе жылыту жүйесінің өзіне қатысты мәселелер, әдетте, қазандық осылай жабдықталған болса, басқару панелінің дисплейінде көрсетіледі. Қосымша ақпаратты ➔ басқару панелімен бірге берілген нұсқаулықтардан табуға болады.
Оттықтың құлыпталу жағдайы
- Оттықты қайта орнату түймесін бір рет басыңыз. Егер оттық жанбаса, көмек алу үшін жергілікті қызмет көрсету компаниясына хабарласыңыз.
Мұздау жағдайларының салдарынан ЖҮЙЕ ЗАҚЫМДАНУЫ .
Жылыту жүйесі мәселелі жағдайға байланысты жұмыс істемеген кезде, қатып қалу мүмкіндігі болуы мүмкін.
- Мәселені анықтауға және шешуге тырысыңыз.
- Мүмкін болмаса, жергілікті мердігерге немесе қызмет көрсету компаниясына хабарласыңыз.

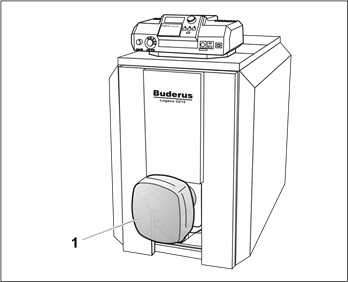

5-сурет Оттықтың құлыпталу жағдайы
- Оттық
Өндірушінің мекенжайы:
Buderus Hydronic Systems, Inc. (Будерус Гидроник Системс, Инк.)
50 Wentworth Avenue (50 Вентворт Авеню)
Londonderry, New Hampshire 03053, USA (Лондондерри, Нью-Гэмпшир 03053, АҚШ)
Телефон: (001) 603 552 1100
Факс: (001) 603 421 2719
Интернет: www.buderus.net
Buderus Heiztechnik GmbH (Будерус Хайцтехник ГмбХ), 35573 Wetzlar (35573 Ветцлар)
http://www.heiztechnik.buderus.de
E-Mail: info@heiztechnik.buderus.de
