Ubiquiti Dream Machine Pro UDM нұсқаулығы

Мазмұны

Кіріспе

Бұл жылдам іске қосу нұсқаулығы сізге орнату барысында бағыт-бағдар беруге арналған, сонымен қатар кепілдік шарттарын да қамтиды.

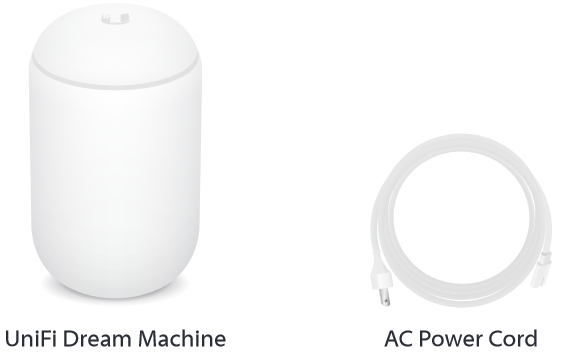

Пакет мазмұны

Пакет мазмұны

Жүйелік талаптар

Төмендегілердің бірі қажет:

  • UniFi қосымшасы орнатылған iOS немесе Android™ смартфоны
  • Веб-шолғыш: Google Chrome (басқа шолғыштардың функционалдығы шектеулі болуы мүмкін)


Жергілікті айнымалы ток қуатының тұрақсыздығына байланысты жабдықтың зақымдалуын болдырмау үшін UPS резервтік көшірмесін және қуатты реттеуді пайдалануды ұсынамыз.

ПАЙДАЛАНУ ШАРТТАРЫ: Барлық Ethernet кабелінің жүргізілуі CAT5 (немесе одан жоғары) пайдалануы керек. Заңды жиілік арналарында, шығыс қуатында, үй ішіндегі кабельдік талаптарда және динамикалық жиілікті таңдау (DFS) талаптарында жұмыс істеуді қоса алғанда, жергілікті ел ережелерін сақтау кәсіби орнатушының міндеті болып табылады.

Аппараттық құралға шолу

Порттар

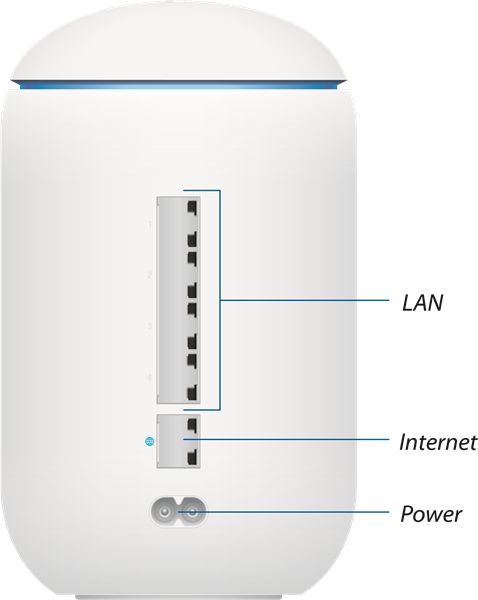

Аппараттық құралға шолу - Порттар

Интерфейс Сипаттамасы
LAN RJ45 порттары 10/100/1000 Ethernet қосылымдарын қолдайды. Әдепкі бойынша, олар DHCP серверіне қосалқы IP мекенжайымен, 192.168.1.1/24 болып орнатылған.
Интернет RJ45 порты 10/100/1000 Ethernet қосылымын қолдайды. Әдепкі бойынша DHCP клиентіне орнатылған.
Қуат Қосылған айнымалы ток сымын қосыңыз.

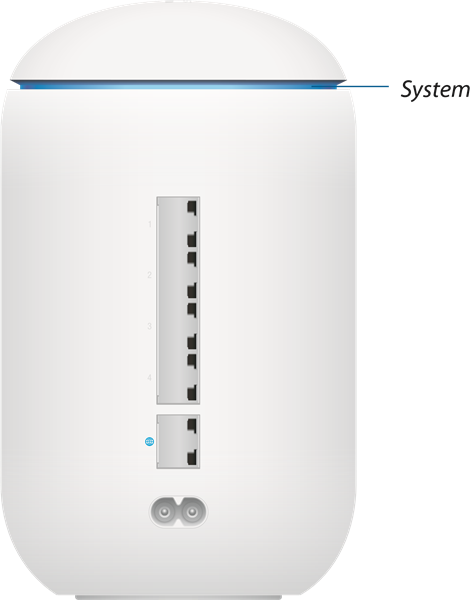

Жүйелік LED

Аппараттық құралға шолу - Жүйелік LED

Түсі Күйі Күйі
Ақ

 Тұрақты Құрылғы конфигурациялануға дайын
Жыпылықтайды Құрылғы жүктелуде
Құрылғы іске қосылуда/іске тоқтатылуда
Жүрек соғысы Бағдарламалық құрал жаңартылуда
Көк
 Тұрақты Құрылғы конфигурацияланған және дайын
Баяу жыпылықтайды Клиент құрылғыға Bluetooth (BLE) арқылы қосылған
Өшірулі/Ақ/Көк Жыпылықтайды Құрылғы қалпына келтіру режимінде.
LED өшірулі, ақ және көк арасында бір секундтық аралықпен үлгі бойынша ауысады.

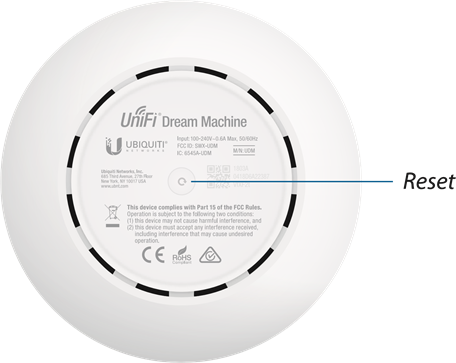

Қалпына келтіру түймесі

Аппараттық құралға шолу - Қалпына келтіру түймесі

Түйме Сипаттамасы
Reset (Қалпына келтіру) Зауыттық әдепкілерге қайтарады. UniFi Dream Machine жүктеу аяқталғаннан кейін іске қосылуы керек. LED жыпылықтай бастағанша және тұрақты жанғанша Reset (Қалпына келтіру) түймесін шамамен 10 секунд басып тұрыңыз. Бірнеше секундтан кейін LED өшеді және UniFi Dream Machine автоматты түрде қайта жүктеледі.

Орнату талаптары

Үй ішінде пайдалануға рұқсат етілген 5-санатты (немесе одан жоғары) UTP кабелін пайдаланыңыз.


Өрт немесе электр тогының соғу қаупін азайту үшін бұл өнімді жаңбырға немесе ылғалға ұшыратпаңыз.

Аппараттық құралды орнату

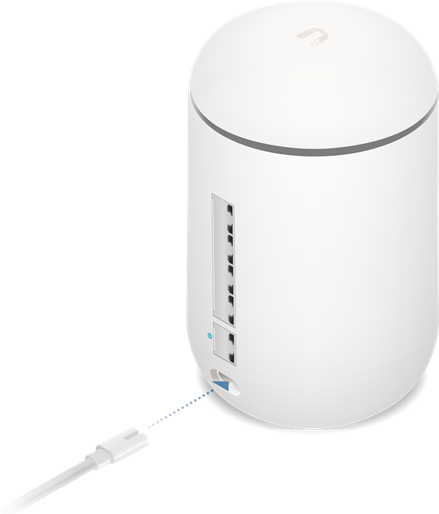

  1. Айнымалы ток сымын UniFi Dream Machine құрылғысының Power (Қуат) портына және розеткаға қосыңыз.Аппараттық құралды орнату-1-қадам

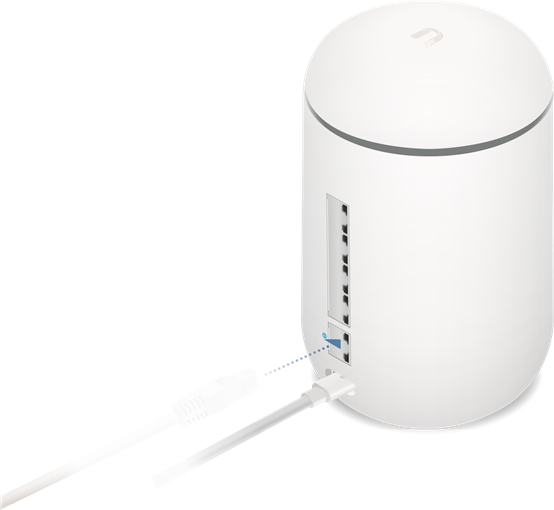

  2. Ethernet кабелін кең жолақты модемнен немесе Wide Area Network (WAN) желісінен Internet (Интернет) портына қосыңыз.Аппараттық құралды орнату- 2-қадам

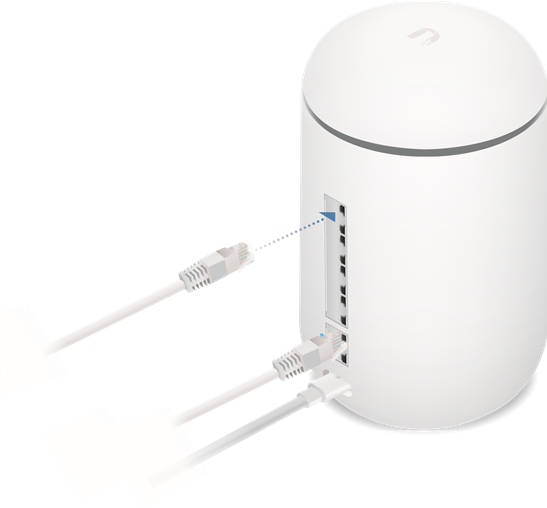

  3. Компьютеріңізден немесе хост жүйесінен Ethernet кабелін 1 портына қосыңыз. (UniFi Dream Machine құрылғысын орнату үшін смартфоныңыздағы Bluetooth-ды пайдалануға болады.)Аппараттық құралды орнату-3-қадам
  4. Қосымша желі құрылғыларын басқа порттарға қосыңыз.

Конфигурация

Сізде екі опция бар:

  • Смартфоныңызда Bluetooth және UniFi SDN қосымшасын пайдаланыңыз.
  • 1 портындағы UniFi Dream Machine құрылғысына қосылған компьютерді пайдаланыңыз. "Chrome нұсқауларына" өтіңіз.

UniFi SDN қосымшасы

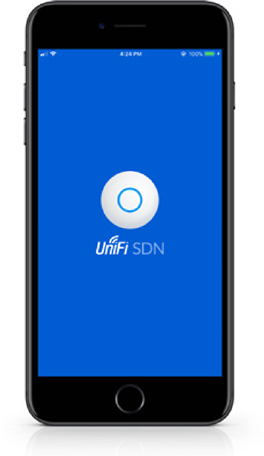

UniFi Dream Machine құрылғысын конфигурациялау үшін UniFi SDN қосымшасын жүктеп алыңыз және орнатыңыз.


https://itunes.apple.com/us/app/unifi/id1057750338?mt=8


https://play.google.com/store/apps/details?id=com.ubnt.easyunifi&hl=en_US

Ескертпе: Мобильді құрылғыда Bluetooth қосылғанына көз жеткізіңіз. UniFi Dream Machine құрылғысын мобильді құрылғымен орнату және оның орнатылған жерінен 1,5 м (5') қашықтықта болу керек.

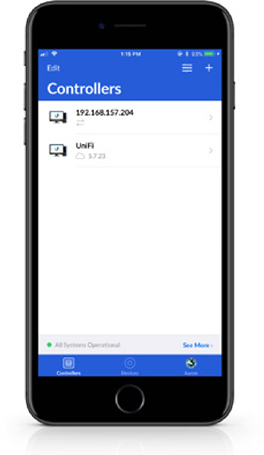

  1. Қосымшаны іске қосыңыз және жаңа контроллерді қосу үшін + белгішесін түртіңіз.
    Конфигурация - UniFi SDN қосымшасы
  2. Анықталғаннан кейін қосымша автоматты түрде UniFi Dream Machine құрылғысына қосылады және LED көк түспен жыпылықтай бастайды. Егер бірнеше контроллер анықталса, дұрыс UniFi Dream Machine құрылғысын тапқанша қосымша экрандары арқылы көлденеңінен сырғытыңыз. Содан кейін экрандағы нұсқауларды орындаңыз.

Chrome нұсқаулары

UniFi Dream Machine құрылғысын орнату үшін Chrome веб-шолғышын пайдаланыңыз.

  1. Хост жүйесі UniFi Dream Machine құрылғысымен бірдей 2-қабат желісінде екеніне көз жеткізіңіз.

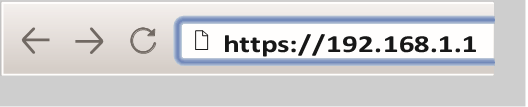

  2. Chrome веб-шолғышын іске қосыңыз және UniFi Dream Machine құрылғысының әдепкі IP мекенжайын мекенжай өрісіне теріңіз. Enter (PC) немесе return (Mac) пернесін басыңыз.Конфигурация-Chrome нұсқаулары-1-қадам
  3. Орнату шеберінің экрандағы нұсқауларын орындаңыз.

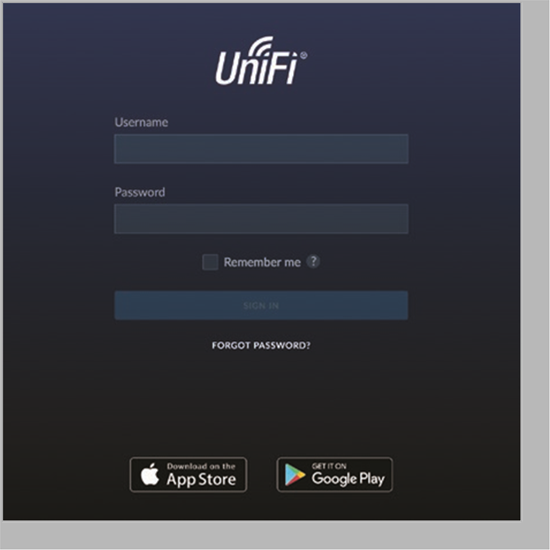

UniFi орнату шеберін іске қосқаннан кейін UniFi контроллерінің басқару интерфейсі үшін кіру экраны пайда болады. UniFi орнату шеберінде жасаған Пайдаланушы атын және Құпия сөзді енгізіңіз. Содан кейін Sign in (Кіру) түймесін басыңыз.

Конфигурация-Chrome нұсқаулары-2-қадам

UniFi контроллерінің басқару интерфейсін пайдаланып желіңізді басқаруға және желі статистикасын көруге болады. UniFi контроллерінің бағдарламалық құралын пайдалану туралы ақпарат алу үшін біздің веб-сайтымызда орналасқан пайдаланушы нұсқаулығын қараңыз: www.ubnt.com/download/unifi

Техникалық сипаттамалар

UDM
Dimensions (Өлшемдері) ø110 x184.2 mm
(ø4.33 x 7.25")
Weight (Салмағы) 1.05 kg
(2.32 lb)
Networking Interfaces (Желілік интерфейстер) (4) 10/100/1000 RJ45 Ports
Max. Power Consumption (Максималды қуат тұтыну) 26W
Power Method (Қуат әдісі) AC Power Cord (Айнымалы ток сымы)
Power Supply (Қуат көзі) Internal AC/DC Power Adapter, (24V, 0.6A) (Ішкі айнымалы/тұрақты ток адаптері)
Supported Voltage Range (Қолдау көрсетілетін кернеу диапазоны) 100 ‑ 240VAC
LED System Status (Жүйе күйі)
Operating Frequency (Жұмыс жиілігі) 2.4 GHz
5 GHz
Max. TX Power
2.4 GHz 23 dBm
5 GHz 26 dBm
Antenna Gain (Антеннаның күшейтуі)
2.4 GHz 3 dBi
5 GHz 4.5 dBi
Wi‑Fi Standards (Wi-Fi стандарттары) 802.11 a/b/g/n/ac/ac‑wave2
Wireless Security (Сымсыз қауіпсіздік) WEP, WPA‑PSK, WPA‑Enterprise (WPA/WPA2, TKIP/AES)
Operating Temperature (Жұмыс температурасы) ‑10 to 45°C (14 to 113°F)
Operating Humidity (Жұмыс ылғалдылығы) 5 to 95% Noncondensing (Конденсатсыз)
Certifications (Сертификаттар) CE, FCC, IC

Қауіпсіздік ескертпелері

  1. Осы нұсқауларды оқып, орындаңыз және сақтаңыз.
  2. Барлық ескертулерге құлақ салыңыз.
  3. Тек өндіруші көрсеткен қосымшаларды/аксессуарларды пайдаланыңыз.

Суға батырылуы мүмкін жерде бұл өнімді пайдаланбаңыз
Бұл өнімді су басуы мүмкін жерде пайдаланбаңыз.

Электрлік дауыл кезінде бұл өнімді пайдаланудан аулақ болыңыз
Электрлік дауыл кезінде бұл өнімді пайдаланудан аулақ болыңыз. Найзағайдың соғуынан электр тогының соғу қаупі болуы мүмкін.

Электр қауіпсіздігі туралы ақпарат

  1. Өндірушінің жапсырмасында көрсетілген кернеу, жиілік және ток талаптарына сәйкестік талап етіледі. Көрсетілгеннен басқа қуат көзіне қосылу дұрыс жұмыс істемеуге, жабдықтың зақымдалуына немесе шектеулер сақталмаған жағдайда өрт қаупіне әкелуі мүмкін.
  2. Бұл жабдықтың ішінде оператор қызмет көрсететін бөлшектер жоқ. Қызмет көрсетуді тек білікті қызмет көрсету технигі ғана қамтамасыз етуі керек.
  3. Бұл жабдық ажыратылатын қуат сымымен қамтамасыз етілген, оның жерге тұйықтау сымы жоқ.

Шектеулі кепілдік

www.ubnt.com/support/warranty/

Шектеулі кепілдік дауларды жеке негізде шешу үшін төрелікті пайдалануды талап етеді және, егер қолданылса, қазылар алқасының соттарының немесе топтық талаптардың орнына төрелікті көрсетеді.

Сәйкестік
FCC
Сәйкестік үшін жауапты тарап тікелей мақұлдамаған өзгерістер немесе модификациялар пайдаланушының жабдықты пайдалану құқығын жоюы мүмкін.

Бұл құрылғы FCC ережелерінің 15-бөліміне сәйкес келеді. Пайдалану келесі екі шартқа байланысты.

  1. Бұл құрылғы зиянды кедергі келтірмеуі мүмкін және
  2. Бұл құрылғы қажетсіз жұмысқа әкелуі мүмкін кедергілерді қоса алғанда, кез келген алынған кедергіні қабылдауы керек.

Бұл жабдық FCC ережелерінің 15-бөліміне сәйкес, В класындағы сандық құрылғының шектеулеріне сәйкес келетіні тексерілді және анықталды. Бұл шектеулер тұрғын үй қондырғысындағы зиянды кедергілерден ақылға қонымды қорғауды қамтамасыз етуге арналған. Бұл жабдық радиожиілік энергиясын жасайды, пайдаланады және шығара алады және нұсқауларға сәйкес орнатылмаса және пайдаланылмаса, радиобайланысқа зиянды кедергі келтіруі мүмкін. Алайда, нақты қондырғыда кедергі болмайтынына кепілдік жоқ. Егер бұл жабдық радио немесе теледидар қабылдауына зиянды кедергі келтірсе, оны жабдықты өшіру және қосу арқылы анықтауға болады, пайдаланушы келесі шаралардың біреуі немесе бірнешеуі арқылы кедергіні түзетуге тырысуы ұсынылады:

  • Қабылдағыш антеннаның бағытын өзгертіңіз немесе орнын ауыстырыңыз.
  • Жабдық пен қабылдағыш арасындағы аралықты арттырыңыз.
  • Жабдықты қабылдағыш қосылған тізбектен өзгеше тізбектегі розеткаға қосыңыз.
  • Көмек алу үшін дилерден немесе тәжірибелі радио/теледидар технигінен кеңес алыңыз.

Бұл радио таратқышты (FCC ID: SWX‑UDM) FCC мақұлдады.

ISED Canada
CAN ICES‑3(B)/NMB‑3(B)
Бұл құрылғы ISED Canada лицензиясынан босатылған RSS стандартына(ларына) сәйкес келеді. Пайдалану келесі екі шартқа байланысты:

  1. Бұл құрылғы кедергі келтірмеуі мүмкін және
  2. Бұл құрылғы құрылғының қажетсіз жұмысына әкелуі мүмкін кедергілерді қоса алғанда, кез келген кедергіні қабылдауы керек.

Бұл радио таратқышты (IC: 6545A‑UDM) ISED Canada мақұлдады.
5150‑5250 МГц диапазонында жұмыс істеуге арналған құрылғы тек ішкі пайдалануға арналған, ол бір арналы мобильдіге зиянды кедергілердің ықтималдығын азайтады.

РЖ әсері туралы ескерту
Бұл таратқыш үшін пайдаланылатын антенналар барлық адамдардан кемінде 20 см қашықтықты қамтамасыз ету үшін орнатылуы керек және кез келген басқа антеннамен немесе таратқышпен бірге орналаспауы немесе жұмыс істемеуі керек.

Австралия және Жаңа Зеландия

CE таңбалау
Бұл өнімдегі CE таңбалауы өнімнің оған қолданылатын барлық директиваларға сәйкес келетінін білдіреді.

Елдер тізімі

AT BE BG CY CZ DE DK EE EL ES FI FR HR HU
IE IT LV LT LU MT NL PL PT RO SE SI SK UK

BFWA (Broadband Fixed Wireless Access) мүшелері көк түспен көрсетілген

Ескертпе: Бұл құрылғы ETSI ережелері бойынша Max. TX қуат шегіне сәйкес келеді.

Келесілер 5 ГГц жиілік диапазонында жұмыс істейтін өнімдерге қолданылады:

Ескертпе: Бұл құрылғы барлық мүше мемлекеттерде 5150 ‑ 5350 МГц жиілік диапазонында жұмыс істегенде тек үй ішінде пайдаланумен шектеледі.

Ескертпе: Тізімде көрсетілген барлық елдер 30 дБм-де жұмыс істей алады. BFWA мүше мемлекеттері 36 дБм-де жұмыс істей алады.

Ескертпе: 5,8 ГГц жиілік диапазонында жұмыс істеуге BFWA мүше мемлекеттерінде тыйым салынған. Тізімде көрсетілген басқа елдер 5,8 ГГц жиілік диапазонын пайдалана алады.

RoHS/WEEE сәйкестік туралы мәлімдеме


Еуропалық 2012/19/EU директивасы өнімдегі және/немесе оның қаптамасында осы белгісі бар жабдықты сұрыпталмаған коммуналдық қалдықтармен бірге тастауға болмайтынын талап етеді. Бұл белгі өнімнің кәдімгі тұрмыстық қалдықтар ағынынан бөлек тасталуы керектігін көрсетеді. Бұл және басқа да электрлік және электрондық жабдықтарды үкімет немесе жергілікті билік тағайындаған арнайы жинау орындары арқылы тастау сіздің міндетіңіз. Дұрыс тастау және қайта өңдеу қоршаған орта мен адам денсаулығына ықтимал теріс салдарын болдырмауға көмектеседі. Ескі жабдықты тастау туралы толығырақ ақпаратты алу үшін жергілікті билік органдарына, қалдықтарды жою қызметіне немесе өнімді сатып алған дүкенге хабарласыңыз.
