NightSearcher FASTSTAR сериясы - Жарықдиодты прожектор нұсқаулығы

Мазмұны

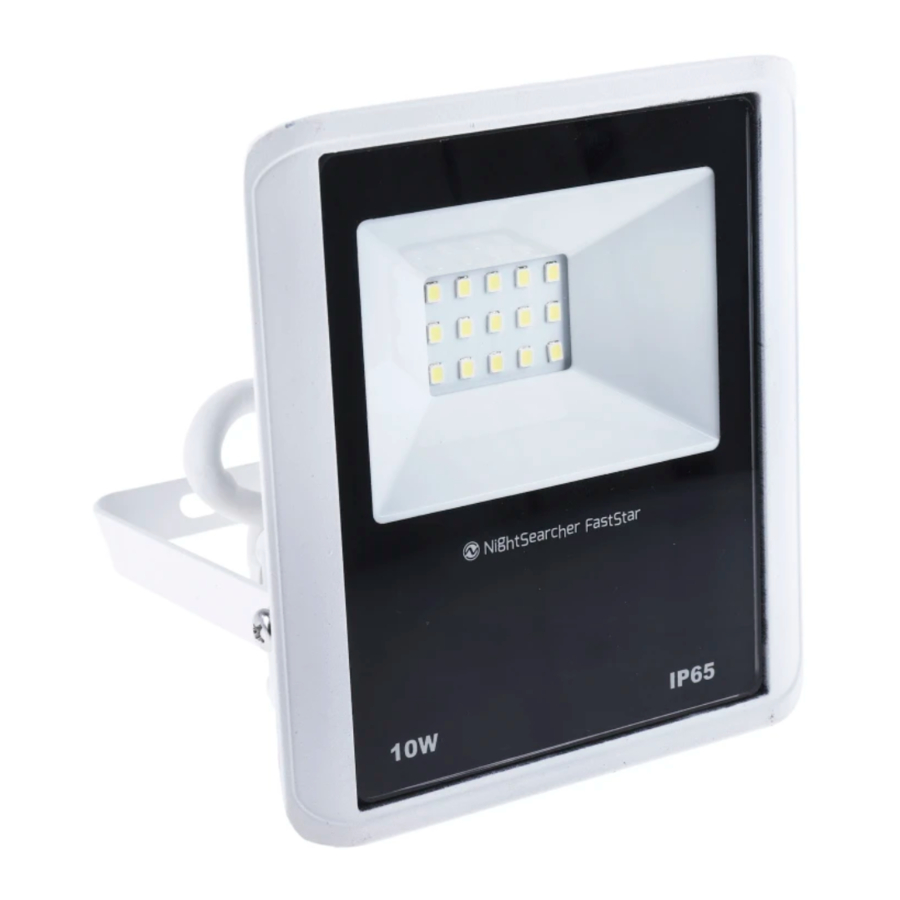

Жарықдиодты прожектор

Техникалық сипаттамалар

Техникалық сипаттамалар 10W 30w 50w
Жарық шығысы 800lm 2400lm 4000lm
Өнім өлшемі (LxWxD) 113.4x127.9x52mm 147.6x166.3x56.3mm 166.8x188x56.3mm
Өнім салмағы 380g 595g 750g
NS Part No. NSFASTSTAR10 NSFASTSTAR30 NSFASTSTAR50

Орнату

ҚАУІПСІЗДІК БІРІНШІ ОРЫНДА

  • Тұтынушы блогындағы желілік қуатты өшіруді ұмытпаңыз.
  • Барлық жаңа және өзгертілген қондырғылар IEE сымдар ережелерінің соңғы нұсқаларына сәйкес келуі және орнату үшін білікті электрик қолданылуы керек.
  • Қуат қосылымын жасау үшін дұрыс IP65 рейтингі бар қорапшаның пайдаланылуын қамтамасыз етіңіз.
  • FastStar прожекторын сәтті орнату үшін төмендегі нұсқауларды орындаңыз.

Қауіпсіздік ескертпелері

  • Бұл прожектордың алдыңғы жағы шынықтырылған шыныдан жасалған, оны ауыстыру мүмкін емес.
  • Орнату кезінде абай болыңыз. Егер ол зақымдалса, прожекторды жойып, толығымен ауыстыру керек. Жою нұсқауларын қараңыз.
  • Жарықдиодты шамдар өте жарық. Көзге зақым келтірмеу үшін жарықдиодты сәулеге қарамаңыз немесе басқа адамдардың көзіне түсірмеңіз.
  • Егер желілік сым зақымдалса, оны өндіруші немесе білікті электрик ауыстыруы керек.
  • Ешбір жағдайда прожекторды жанғыш беттерге орнатуға болмайды.
  • Прожектор -20°C және +50°C аралығындағы ауа температурасында пайдалануға жарамды.

Орналастыру

  • Бұл прожектор сыртқы жарықтандыру үшін жарамды. Жарылғыш немесе химиялық атмосфера болуы мүмкін жерлерде пайдаланбаңыз. Желдету шектелген жерлерде пайдаланбаңыз.
  • Оны гипсокартонға, ағашқа немесе кірпіш бетіне орнатуға болады. Пластик немесе полистирол сияқты өте жанғыш беттерді пайдалануға болмайды. Оны ылғалды немесе өткізгіш беттерге, мысалы, металға орнатпаңыз. Оны жанғыш материалдардан алыс жерге қою керек.
  • Бекіту тесіктерін бұрғылаудан бұрын, орнату бетінің артында құбырлар немесе кабельдер сияқты жасырын кедергілердің жоқ екенін тексеріңіз.
  • Прожекторды орнатудың ұсынылатын биіктігі 1,5 метр аралығында.
  • Ауаның жеткілікті айналымына мүмкіндік беру үшін прожектордың айналасында кеңістік бар екеніне көз жеткізіңіз.

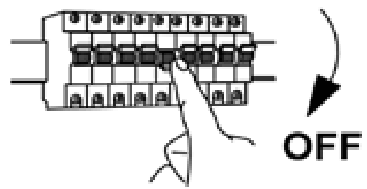

  1. Қуатты өшіріңіз ("Switch off the power")
  2. Бекіту тесіктерінің орнын белгілеу үшін прожектор кронштейнін пайдаланыңыз.
  3. Бекіту тесіктерін бұрғылаңыз және берілген бұрандалар мен қабырғалық тығындарды пайдаланып, прожекторды орнына бекітіңіз. Оның мықтап бекітілгенін тексеріңіз.

  4. Прожектордан шыққан желілік сымды IP65 рейтингі бар қорапшаға қосыңыз:
    Тікелей, жерге және бейтарап үшін дұрыс полярлықтың сақталғанына көз жеткізіңіз:
  • Жасыл/сары жерге қосу сымын 'E' жерге қосу терминалына қосыңыз.
  • Қоңыр тікелей сымды 'L' тікелей терминалына қосыңыз.
  • Көк бейтарап сымды 'N' бейтарап терминалына қосыңыз.
  • Сымдарды қосып болғаннан кейін, ашық сымдардың жоқ екенін, барлық сымдардың дұрыс қосылғанын және сымның қысылып тұрғанын тексеріңіз.

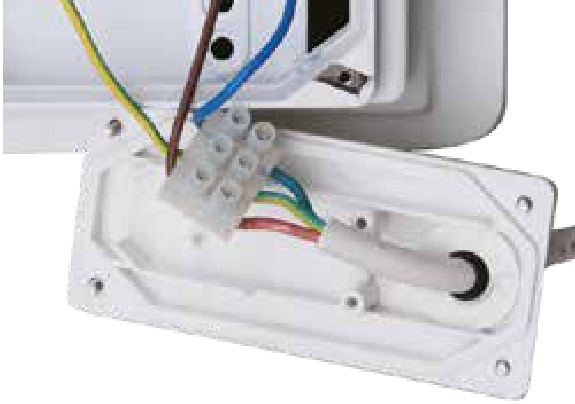

    Егер кабельді алып тастап, тікелей шамға қоссаңыз:
    Терминал блогында дұрыс полярлықты сақтаңыз және бар кабельді нұсқау ретінде пайдаланыңыз, жоғарыдағы суретті қараңыз. Ашық сымдардың жоқ екенін және кабельдің қысылып тұрғанын тексеріңіз.

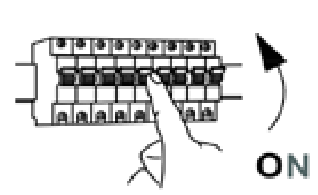

  1. Прожектордың жанатынын тексеру үшін электр қуатын қосыңыз. Прожектордың бұрышын қажетті аймақты жарықтандыратындай етіп реттеңіз. Прожектор кронштейндерін қатайтыңыз.

Қалдықтарды қауіпсіз жою


Егер кез келген уақытта осы өнімді немесе осы өнімнің бөліктерін жою қажет болса: электрлік қалдықтарды, шамдарды және батареяларды кәдімгі тұрмыстық қалдықтармен бірге тастауға болмайтынын ескеріңіз. Қолда бар жерлерде қайта өңдеңіз. Қайта өңдеу туралы кеңес алу үшін жергілікті билікке хабарласыңыз. Сонымен қатар, NightSearcher осы өнімді қызмет ету мерзімі аяқталғаннан кейін қабылдауға және оны сіздің атыңыздан қайта өңдеуге қуанышты.

Кепілдік

Барлық NightSearcher өнімдерінің сатып алынған күнінен бастап барлық өндірістік ақауларға 3 жылдық стандартты кепілдігі бар.

Кеңейтілген кепілдік: Өнімнің кепілдігін өндірістік ақаулар үшін 5 жылға дейін ұзартуға болады. Өнімді тіркеу сатып алғаннан кейін бір ай ішінде sales@nightsearcher.co.uk электрондық поштасына хат жіберу арқылы жүргізілуі керек. Хатта NightSearcher өнімін кеңейтілген кепілдікке тіркегіңіз келетінін өз сөзіңізбен жазыңыз.

NightSearcher кепілдік саясатын көру үшін мына сайтқа кіріңіз: http://nightsearcher.com/ en/warranty.html немесе QR кодын сканерлеңіз.


NightSearcher Limited - Unit 4 Applied House, Fitzherbert Spur,
Farlington, Portsmouth, Hampshire PO6 1TT UK.
