Milwaukee M18 2606-20, M18 2607-20 нұсқаулығы

ҚУАТТЫ ҚҰРАЛДАРҒА ҚАТЫСТЫ ҚАУІПСІЗДІК ЕСКЕРТУЛЕРІ

Осы электр құралымен бірге берілген барлық қауіпсіздік ескертулерін, нұсқауларды, иллюстрацияларды және техникалық сипаттамаларды оқып шығыңыз. Төменде тізімделген барлық нұсқауларды орындамау электр тогының соғуына, өртке және/немесе ауыр жарақатқа әкелуі мүмкін. Барлық ескертулер мен нұсқауларды болашақта пайдалану үшін сақтаңыз. Ескертулердегі "электр құралы" термині сіздің желіден қоректенетін (сымды) электр құралыңызды немесе батареямен жұмыс істейтін (сымсыз) электр құралыңызды білдіреді.

ЖҰМЫС АЙМАҒЫНЫҢ ҚАУІПСІЗДІГІ

• Жұмыс аймағын таза және жарық ұстаңыз. Тәртіпсіз немесе қараңғы жерлерде апаттар жиі болады.
• Электр құралдарын жанғыш сұйықтықтар, газдар немесе шаң бар жарылғыш ортада пайдаланбаңыз. Электр құралдары шаңды немесе түтінді тұтататын ұшқындар шығарады.
• Электр құралын пайдалану кезінде балаларды және қарап тұрғандарды алыс ұстаңыз. Назардың ауытқуы сіздің басқаруды жоғалтуыңызға әкелуі мүмкін.

ЭЛЕКТР ҚАУІПСІЗДІГІ

• Электр құралының ашалары розеткаға сәйкес келуі керек. Ашаны ешқашан өзгертпеңіз. Жерге тұйықталған (жерлендірілген) электр құралдарымен ешқандай адаптер ашаларын пайдаланбаңыз. Өзгертілмеген ашалар мен сәйкес келетін розеткалар электр тогының соғу қаупін азайтады.
• Денеңіздің жерге тұйықталған немесе жерлендірілген беттермен, мысалы, құбырлармен, радиаторлармен, плиталармен және тоңазытқыштармен жанасуынан аулақ болыңыз. Егер денеңіз жерге тұйықталса немесе жерлендірілсе, электр тогының соғу қаупі жоғарылайды.
• Электр құралдарын жаңбырға немесе дымқыл жағдайларға ұшыратпаңыз. Электр құралына судың кіруі электр тогының соғу қаупін арттырады.
• Сымды дұрыс пайдаланбаңыз. Сымды электр құралын тасымалдау, тарту немесе розеткадан ажырату үшін ешқашан пайдаланбаңыз. Сымды ыстықтан, майдан, өткір шеттерден немесе жылжымалы бөліктерден алыс ұстаңыз. Зақымдалған немесе оралған сымдар электр тогының соғу қаупін арттырады.
• Электр құралын сыртта пайдаланған кезде, сыртта пайдалануға жарамды ұзартқыш сымды пайдаланыңыз. Сыртта пайдалануға жарамды сымды пайдалану электр тогының соғу қаупін азайтады.
• Егер электр құралын дымқыл жерде пайдаланудан құтылу мүмкін болмаса, жерге тұйықталу тізбегін үзгішпен (GFCI) қорғалған қоректендіруді пайдаланыңыз. GFCI-ді пайдалану электр тогының соғу қаупін азайтады.

ЖЕКЕ ҚАУІПСІЗДІК

• Сақ болыңыз, не істеп жатқаныңызды қадағалаңыз және электр құралын пайдаланған кезде ақылға қонымды әрекет етіңіз. Электр құралын шаршаған кезде немесе есірткінің, алкогольдің немесе дәрі-дәрмектің әсерімен пайдаланбаңыз. Электр құралдарын пайдалану кезіндегі бір сәттік немқұрайлылық ауыр жарақатқа әкелуі мүмкін.
• Жеке қорғаныс құралдарын пайдаланыңыз. Әрқашан көзді қорғаңыз. Шаң маскасы, сырғанамайтын қауіпсіздік аяқ киімдері, қатты бас киім немесе естуді қорғау құралдары сияқты тиісті жағдайлар үшін пайдаланылатын қорғаныс жабдықтары жарақаттануды азайтады.
• Кездейсоқ іске қосылудың алдын алыңыз. Қосқыш қуат көзіне және/немесе батарея жинағына қосылмас бұрын, құралды көтермес бұрын немесе алып жүрмес бұрын өшірулі күйде тұрғанына көз жеткізіңіз. Саусағыңыз қосқышта тұрған электр құралдарын тасымалдау немесе қосқышы қосулы тұрған электр құралдарына қуат беру апаттарға әкеледі.
• Электр құралын қоспас бұрын кез келген реттеу кілтін немесе бұранда кілтін алыңыз. Электр құралының айналмалы бөлігіне бекітілген кілт немесе бұранда кілті жарақатқа әкелуі мүмкін.
• Шамадан тыс созылмаңыз. Әрқашан дұрыс тіреуді және тепе-теңдікті сақтаңыз. Бұл күтпеген жағдайларда электр құралын жақсырақ басқаруға мүмкіндік береді.
• Дұрыс киініңіз. Бос киім немесе зергерлік бұйымдар кимеңіз. Шашыңызды және киіміңізді жылжымалы бөліктерден аулақ ұстаңыз. Бос киім, зергерлік бұйымдар немесе ұзын шаш жылжымалы бөліктерге ілініп қалуы мүмкін.
• Шаң шығару және жинау құралдарын қосуға арналған құрылғылар берілген болса, олардың қосылғанына және дұрыс пайдаланылғанына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты қауіптерді азайтуы мүмкін.
• Құралдарды жиі пайдаланудан пайда болған таныстық сізге немқұрайлы қарауға және құралдың қауіпсіздік қағидаларын елемеуге жол бермесін. Абайсыз әрекет секундтың бір бөлігінде ауыр жарақатқа әкелуі мүмкін.

ЭЛЕКТР ҚҰРАЛЫН ПАЙДАЛАНУ ЖӘНЕ КҮТІП ҰСТАУ

• Электр құралын күштемеңіз. Қолданбаңыз үшін дұрыс электр құралын пайдаланыңыз. Дұрыс электр құралы жұмысты жақсырақ және қауіпсіз орындайды.
• Қосқыш оны қосып-өшірмесе, электр құралын пайдаланбаңыз. Қосқышпен басқаруға болмайтын кез келген электр құралы қауіпті және оны жөндеу керек.
• Қандай да бір реттеулер жасамас бұрын, керек-жарақтарды ауыстырмас бұрын немесе электр құралдарын сақтамас бұрын, ашаны қуат көзінен ажыратыңыз және/немесе батарея жинағын, егер алынбалы болса, электр құралынан алыңыз. Мұндай алдын алу шаралары электр құралын кездейсоқ іске қосу қаупін азайтады.
• Бос тұрған электр құралдарын балалардың қолы жетпейтін жерде сақтаңыз және электр құралымен таныс емес адамдарға немесе осы нұсқауларды электр құралын пайдалануға рұқсат бермеңіз. Электр құралдары оқытылмаған пайдаланушылардың қолында қауіпті.
• Электр құралдары мен керек-жарақтарды күтіңіз. Жылжымалы бөліктердің тураланбауын немесе байланыстырылмауын, бөлшектердің сынуын және электр құралының жұмысына әсер етуі мүмкін кез келген басқа жағдайды тексеріңіз. Зақымдалған болса, пайдаланбас бұрын электр құралын жөндеңіз. Көптеген апаттар нашар күтілген электр құралдарынан болады.
• Кескіш құралдарды өткір және таза ұстаңыз. Өткір кесетін жиектері бар дұрыс күтілген кескіш құралдардың байланысу ықтималдығы аз және оларды басқару оңайырақ.
• Электр құралын, керек-жарақтарды және құрал ұштарын т.б. осы нұсқауларға сәйкес, жұмыс жағдайларын және орындалатын жұмысты ескере отырып пайдаланыңыз. Электр құралын мақсатынан басқа операциялар үшін пайдалану қауіпті жағдайға әкелуі мүмкін.
• Тұтқаларды және ұстайтын беттерді құрғақ, таза және май мен кірден таза ұстаңыз. Сырғанақ тұтқалар мен ұстайтын беттер күтпеген жағдайларда құралды қауіпсіз өңдеуге және басқаруға мүмкіндік бермейді.

БАТАРЕЯ ҚҰРАЛЫН ПАЙДАЛАНУ ЖӘНЕ КҮТІП ҰСТАУ

• Тек өндіруші көрсеткен зарядтағышпен зарядтаңыз. Бір түріне жарамды зарядтағыш басқа батарея жинағымен пайдаланылған кезде өрт қаупін тудыруы мүмкін.
• Электр құралдарын тек арнайы белгіленген батарея жинақтарымен пайдаланыңыз. Кез келген басқа батарея жинақтарын пайдалану жарақат алу және өрт қаупін тудыруы мүмкін.
• Батарея жинағы пайдаланылмаған кезде, оны қағаз қыстырғыштар, тиындар, кілттер, шегелер, бұрандалар немесе бір ұшты бір-біріне жалғай алатын басқа да шағын металл заттар сияқты басқа металл заттардан аулақ ұстаңыз. Батарея ұштарын бірге тұйықтау күйікке немесе өртке әкелуі мүмкін.
• Дұрыс пайдаланбау жағдайында батареядан сұйықтық шығуы мүмкін; жанасудан аулақ болыңыз. Егер жанасу кездейсоқ орын алса, сумен шайыңыз. Егер сұйықтық көзге тисе, қосымша медициналық көмекке жүгініңіз. Батареядан шығарылған сұйықтық тітіркенуді немесе күйікті тудыруы мүмкін.
• Зақымдалған немесе өзгертілген батарея жинағын немесе құралды пайдаланбаңыз. Зақымдалған немесе өзгертілген батареялар болжауға келмейтін әрекеттерді көрсетуі мүмкін, нәтижесінде өрт, жарылыс немесе жарақат алу қаупі туындайды.
• Батарея жинағын немесе құралды отқа немесе шамадан тыс температураға ұшыратпаңыз. Отқа немесе 265°F (130°C) жоғары температураға ұшырау жарылысқа әкелуі мүмкін.
• Барлық зарядтау нұсқауларын орындаңыз және батарея жинағын немесе құралды нұсқауларда көрсетілген температура диапазонынан тыс жерде зарядтамаңыз. Дұрыс зарядтамау немесе көрсетілген диапазоннан тыс температурада зарядтау батареяны зақымдауы және өрт қаупін арттыруы мүмкін.

ҚЫЗМЕТ КӨРСЕТУ

• Электр құралының қауіпсіздігін сақтау үшін, электр құралына тек бірдей ауыстыру бөлшектерін пайдаланатын білікті жөндеушіге қызмет көрсетіңіз.
• Зақымдалған батарея жинақтарына ешқашан қызмет көрсетпеңіз. Батарея жинақтарына қызмет көрсетуді тек өндіруші немесе уәкілетті қызмет көрсетушілер орындауы керек.

БҰРҒЫ/БҰРАУ САЛҒЫШ ҮШІН АРНАЙЫ ҚАУІПСІЗДІК ЕРЕЖЕЛЕРІ

Барлық операцияларға арналған қауіпсіздік нұсқаулары

• Соққымен бұрғылау кезінде құлақ қорғағыштарын киіңіз. Шудың әсері есту қабілетінің жоғалуына әкелуі мүмкін.
• Электр құралын оқшауланған ұстағыш беттерінен ұстаңыз, егер кесу керек-жарағы жасырын сымдармен жанасуы мүмкін операцияны орындасаңыз. Кесу керек-жарағы "кернеулі" сыммен жанасқан кезде электр құралының ашық металл бөліктерін "кернеулі" етіп жасауы мүмкін және операторды электр тогымен соғуы мүмкін.

Ұзын бұрғылау біліктерін пайдаланған кездегі қауіпсіздік нұсқаулары

• Ешқашан бұрғылау білігінің максималды жылдамдық көрсеткішінен жоғары жылдамдықта жұмыс істемеңіз. Жоғары жылдамдықта білік жұмыс бөлігімен жанаспай еркін айналуға рұқсат етілсе, иілуі мүмкін, нәтижесінде жарақат алуға әкеледі.
• Әрқашан төмен жылдамдықта және білік ұшы жұмыс бөлігімен жанасатын жерден бұрғылауды бастаңыз. Жоғары жылдамдықта білік жұмыс бөлігімен жанаспай еркін айналуға рұқсат етілсе, иілуі мүмкін, нәтижесінде жарақат алуға әкеледі.
• Қысымды тек білікпен тікелей сызықта түсіріңіз және шамадан тыс қысым түсірмеңіз. Біліктер иіліп, сынуына немесе басқаруды жоғалтуға әкелуі мүмкін, нәтижесінде жарақат алуға әкеледі.
• Әрқашан бүйірлік тұтқаны пайдаланыңыз 8.0 Ah немесе одан жоғары сыйымдылықтағы батарея жинағын пайдаланған кезде; кейбір құралдардың шығыс моменті артуы мүмкін. Егер сіздің бұрғы/бұрау салғышыңыз бүйірлік тұтқамен бірге келмесе, сәйкес керек-жарақ тұтқасы үшін www.milwaukeetool. com сайтына кіріңіз.

Жарақат алу қаупін азайту үшін, шаңды жағдайда жұмыс істегенде, тиісті тыныс алу қорғанысын киіңіз немесе OSHA сәйкес келетін шаң шығару шешімін пайдаланыңыз.

• Құралдарды пайдаланған кезде әрқашан ақылға қонымды әрекет етіңіз және сақ болыңыз. Қауіпті нәтижеге әкелуі мүмкін барлық жағдайларды болжау мүмкін емес. Егер сіз осы пайдалану нұсқауларын түсінбесеңіз немесе жұмыс сіздің мүмкіндігіңізден тыс деп ойласаңыз, осы құралды пайдаланбаңыз; қосымша ақпарат немесе оқыту үшін Milwaukee Tool компаниясына немесе білікті маманға хабарласыңыз.
• Жапсырмалар мен атау тақтайшаларын сақтаңыз. Оларда маңызды ақпарат бар. Егер оларды оқу мүмкін болмаса немесе жоқ болса, тегін ауыстыру үшін MILWAUKEE қызмет көрсету орталығына хабарласыңыз.

Электр құралымен құмдау, аралау, тегістеу, бұрғылау және басқа да құрылыс жұмыстарының нәтижесінде пайда болатын кейбір шаңдардың құрамында қатерлі ісік, туа біткен кемістіктер немесе басқа репродуктивті зиян келтіретіні белгілі химиялық заттар бар. Осы химиялық заттардың кейбір мысалдары:

• қорғасын негізіндегі бояудан алынған қорғасын
• кірпіштен және цементтен және басқа қалау өнімдерінен алынған кристалды кремний диоксиді және
• химиялық өңделген ағаштан алынған мышьяк пен хром.

Бұл әсерлерден туындайтын қаупіңіз осы жұмыс түрін қаншалықты жиі жасайтыныңызға байланысты өзгереді. Осы химиялық заттардың әсерін азайту үшін: жақсы желдетілетін жерде жұмыс істеңіз және микроскопиялық бөлшектерді сүзуге арналған шаң маскалары сияқты мақұлданған қауіпсіздік жабдықтарымен жұмыс істеңіз.

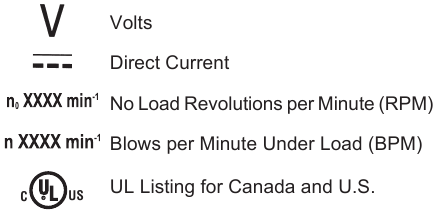

СИМВОЛИКА

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

Вольт 18 DC

Батарея түрі M18™

Зарядтау құрылғысының түрі M18™

Ұсынылатын қоршаған ортаның жұмыс температурасы 0°F-тан 125°F-қа дейін

Cat. No. 2606-20

Жүктемесіз айналымдар саны
Төмен 0 - 450
Жоғары 0 - 1800

Болат 1/2"

Ағаш
Тегіс ұштық 1-1/8"
Бұрғы ұштығы 1"
Тесік арасы 2-1/8"
Бұрандалар (диа.) 1/4"

Cat. No. 2607-20

Жүктемесіз айналымдар саны Төмен 0 - 450

Жоғары 0 - 1800

Б/мин Төмен 0 - 7200

Жоғары 0 - 28800

Болат 1/2"

Ағаш
Тегіс ұштық 1-1/8"
Бұрғы ұштығы 1"
Тесік арасы 2-1/8"
Бұрандалар (диа1/4"

Кірпіш 5/8"

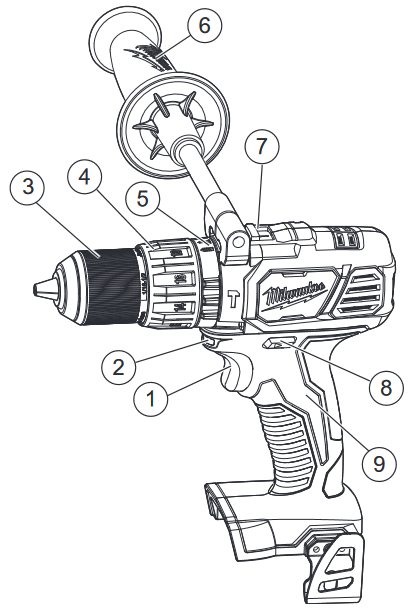

ФУНКЦИОНАЛДЫҚ СИПАТТАМАСЫ

1. Тұтқа
2. Жарықдиодты шам
3. Кілтсіз патрон
4. Айналдыру моментін таңдау жағасы
5. Қолданбаны таңдау жағасы (тек 2607-20)
6. Бүйірлік тұтқа (кірмейді)
7. Жылдамдықты таңдау құралы
8. Басқару қосқышы
9. Тұтқа

ҚҰРАСТЫРУ

Тек батареяға арналған зарядтау құрылғысымен қайта зарядтаңыз. Нақты зарядтау нұсқаулары үшін зарядтау құрылғысымен және батареямен бірге берілген пайдаланушы нұсқаулығын оқыңыз.

Батареяны шығару/салу

Батареяны шығару үшін, босату түймелерін басып, батарея жинағын құралдан алыстатыңыз.

Әрқашан керек-жарақтарды ауыстырмас бұрын немесе шешпес бұрын батарея жинағын алыңыз. Батареяны салу үшін, жинақты құралдың корпусына қарай жылжытыңыз. Оның орнына мықтап бекітілгеніне көз жеткізіңіз.

Тек осы құралға арнайы ұсынылған керек-жарақтарды пайдаланыңыз. Басқалары қауіпті болуы мүмкін.
Жарақат алу қаупін азайту үшін, әрқашан осы құралмен 9,0 А·сағ немесе одан жоғары сыйымдылықтағы батарея жинағын пайдаланғанда бүйірлік тұтқаны пайдаланыңыз. Әрқашан тіреңіз немесе мықтап ұстаңыз. Әр қолданар алдында бүйірлік тұтқаның мықтап тартылғанына көз жеткізіңіз.

Бүйірлік тұтқаны орнату

Егер сіздің бұрғыңыз/бұрағышыңыз бүйірлік тұтқамен бірге келмесе, тиісті керек-жарақ тұтқасы үшін www.milwaukeetool.com сайтына кіріңіз.

1. Бүйірлік тұтқаны орнату үшін, ілмектер беріліс қорабы сақинасындағы ойықтарға сыятындай етіп бүйірлік тұтқаның ұстағышын босатыңыз. Бүйірлік тұтқаны жоғары жағына солға немесе оңға бағыттап орналастырыңыз. Мықтап бекітілгенше бүйірлік тұтқаның ұстағышын қатайтыңыз.
2. Бүйірлік тұтқаны шығару үшін, бүйірлік тұтқаны шығарып алуға болатындай етіп бүйірлік тұтқаның ұстағышын босатыңыз. Қайта орналастырып, мықтап қатайтыңыз.

ЖҰМЫС ІСТЕУ

Жарақат алу қаупін азайту үшін әрқашан ANSI Z87.1 стандартына сәйкес белгіленген көзді қорғау құралдарын киіңіз.

Шаңды жерлерде жұмыс істегенде, сәйкес респираторлық қорғаныс киіңіз немесе OSHA стандартына сәйкес келетін шаң сору шешімін пайдаланыңыз.

Әрқашан керек-жарақтарды ауыстырмас бұрын батарея жинағын алып тастаңыз. Тек осы құралға арналған керек-жарақтарды ғана пайдаланыңыз. Басқалары қауіпті болуы мүмкін.

Биталарды орнату

Биталарды орнатпас немесе шығармас бұрын әрқашан батареяны алып тастаңыз. Жұмыс үшін дұрыс стиль мен өлшемдегі битаны таңдаңыз. Бұл құрал шпиндель құлпымен жабдықталған. Патронның қысқыштарын бір қолмен қатайтуға болады, бұл битаның мықтылығын арттырады.

1. Патронның қысқыштарын ашу үшін гильзаны сағат тіліне қарсы бағытта бұраңыз. Бұрғылау біліктерін пайдаланған кезде битаның патронның түбіне тиюіне мүмкіндік беріңіз. Битаны патронның қысқыштарының ортасына келтіріп, түбінен шамамен 1/16" жоғары көтеріңіз. Бұрауыш біліктерін пайдаланған кезде битаны патронның қысқыштары битаның алты қырлы бөлігін қысатындай етіп салыңыз.
2. Патронның қысқыштарын жабу үшін гильзаны сағат тілінің бағытымен бұраңыз. Патрон ілмекті дыбыс шығарғанда және гильзаны бұдан әрі бұрау мүмкін болмағанда, бита бекітіледі.
3. Битаны алу үшін гильзаны сағат тіліне қарсы бағытта бұраңыз.

ЕСКЕРТПЕ: Патрон ашылған немесе жабылған кезде ілмекті дыбыс естілуі мүмкін. Бұл шу құлыптау мүмкіндігінің бөлігі болып табылады және патронның жұмысындағы ақаулықты көрсетпейді.

Бұрғылау немесе бұрау әрекетін таңдау

(Cat. No. 2606-20)

1. Бұрғылау режимін пайдалану үшін момент таңдағышының сақинасын бұрғылау белгісі көрсеткімен бір сызықта көрінгенше бұраңыз.
2. Бұрау режимін пайдалану үшін момент таңдағышының сақинасын қажетті ілінісу параметрі көрсеткімен бір сызықта көрінгенше бұраңыз.

Реттелетін ілінісу дұрыс реттелген кезде бұранданы әртүрлі материалдарға тым терең бұрауды болдырмау және бұранданың немесе құралдың зақымдалуын болдырмау үшін алдын ала белгіленген моментте сырғып кетеді.

Балғамен бұрғылау, бұрғылау немесе бұрау әрекетін таңдау

(Cat. No. 2607-20)

1. Балғамен бұрғылау режимін пайдалану үшін, қолданба таңдағышының сақинасын балға белгісі көрсеткімен бір сызықта көрінгенше бұраңыз. Балғалау механизмін қосу үшін битаға қысым жасаңыз.


ЕСКЕРТПЕ: Момент таңдағышының сақинасында таңдалған сан балға режиміндегі бұрғылаудың жұмысына әсер етпейді.

ЕСКЕРТПЕ: Карбид біліктерін пайдаланған кезде шаңды басу үшін суды пайдаланбаңыз. Болат арматуралық шыбықтар арқылы бұрғылауға тырыспаңыз. Бұл карбид біліктеріне зақым келтіреді.

2. Тек бұрғылау режимін пайдалану үшін қолданба таңдағышының сақинасын бұрғылау белгісі көрсеткімен бір сызықта көрінгенше бұраңыз.


ЕСКЕРТПЕ: Момент таңдағышының сақинасында таңдалған сан бұрғылау режиміндегі бұрғылаудың жұмысына әсер етпейді.

3. Бұрандаларды бұрау режимін пайдалану үшін, қолданба таңдағышының сақинасын бұрау белгісі көрсеткімен бір сызықта көрінгенше бұраңыз. Содан кейін момент таңдағышының сақинасын қажетті ілінісу параметрі көрсеткімен бір сызықта көрінгенше бұраңыз.

   Реттелетін ілінісу дұрыс реттелген кезде бұранданы әртүрлі материалдарға тым терең бұрауды болдырмау және бұранданың немесе құралдың зақымдалуын болдырмау үшін алдын ала белгіленген моментте сырғып кетеді. Мұнда көрсетілген момент сипаттамалары толық зарядталған батарея жинағымен алынған шамамен мәндер болып табылады.

Cat. No. 2606-20
Ілінісу параметрі	дюйм/фунт	Қолдану
1-5 6-10 11-15 16-17	15-30 32-40 43-50 55-100	Жұмсақ ағашқа арналған кішкентай бұрандалар. Жұмсақ ағашқа арналған орташа бұрандалар немесе қатты ағашқа арналған кішкентай бұрандалар. Жұмсақ ағаштарға арналған үлкен бұрандалар. Қатты ағашқа арналған орташа бұрандалар немесе бағыттаушы тесігі бар қатты ағашқа арналған үлкен бұрандалар.
Cat. No. 2607-20
Ілінісу параметрі	дюйм/фунт	Қолдану
1-3 4-6 7-9 10-13 14-17 18	28-30 31-33 34-39 41-47 49-55 57	Жұмсақ ағашқа арналған кішкентай бұрандалар. Жұмсақ ағашқа арналған орташа бұрандалар немесе қатты ағашқа арналған кішкентай бұрандалар. Жұмсақ ағаштарға арналған үлкен бұрандалар. Қатты ағашқа арналған орташа бұрандалар немесе бағыттаушы тесігі бар қатты ағашқа арналған үлкен бұрандалар.

ЕСКЕРТПЕ: Кестеде көрсетілген параметрлер тек нұсқаулық болғандықтан, бұрандаларды бұйымға бұрамас бұрын әртүрлі ілінісу параметрлерін сынау үшін қосалқы материалды пайдаланыңыз.

Жылдамдықты таңдау

Жылдамдық таңдағышы қозғалтқыш корпусының үстінде орналасқан. Жылдамдықты өзгертпес бұрын құралдың толық тоқтауына мүмкіндік беріңіз. Әртүрлі жағдайларда ұсынылатын жылдамдықтар үшін "Қолдану" бөлімін қараңыз.

1. Төмен жылдамдық үшін жылдамдық таңдағышын "1" көрсетілгенше итеріңіз.
2. Жоғары жылдамдық үшін жылдамдық таңдағышын "2" көрсетілгенше итеріңіз.

Басқару қосқышын пайдалану

Басқару қосқышын үш күйге орнатуға болады: алға, артқа және құлыптау. Құлыптау механизміне байланысты басқару қосқышын тек ҚОСУ/ӨШІРУ қосқышы басылмаған кезде ғана реттеуге болады. Басқару қосқышын пайдаланбас бұрын әрқашан қозғалтқыштың толық тоқтауына мүмкіндік беріңіз.

Алға (сағат тілі бойынша) айналдыру үшін басқару қосқышын құралдың оң жағынан итеріңіз. Пайдаланар алдында айналу бағытын тексеріңіз.

Артқа (сағат тіліне қарсы) айналдыру үшін басқару қосқышын құралдың сол жағынан итеріңіз. Пайдаланар алдында айналу бағытын тексеріңіз.

Тұтқаны құлыптау үшін басқару қосқышын ортаңғы күйге итеріңіз. Басқару қосқышы ортаңғы құлыпталған күйде болғанда тұтқа жұмыс істемейді. Қызмет көрсетпес бұрын, керек-жарақтарды ауыстырмас бұрын, құралды сақтамас бұрын және құрал пайдаланылмаған кез келген уақытта әрқашан тұтқаны құлыптаңыз немесе батарея жинағын алып тастаңыз.

Жарақат алу қаупін азайту үшін әрқашан мықтап ұстаңыз немесе тіреңіз.

Іске қосу, тоқтату және жылдамдықты басқару

1. Құралды іске қосу үшін тұтқаларды мықтап ұстаңыз және тұтқаны тартыңыз.
   ЕСКЕРТПЕ: Тұтқа тартылған кезде жарық диоды жанады.
2. Жылдамдықты өзгерту үшін тұтқаға қысымды арттырыңыз немесе азайтыңыз. Тұтқа неғұрлым қатты тартылса, жылдамдық соғұрлым жоғары болады.
3. Құралды тоқтату үшін тұтқаны босатыңыз. Құралды қоймас бұрын, битаның толық тоқтағанына көз жеткізіңіз.

ҚОЛДАНУ

Электр тогының соғу қаупін азайту үшін бұрғылау немесе бұрандаларды бұрау алдында жұмыс аймағында жасырын құбырлар мен сымдардың бар-жоғын тексеріңіз.

Бұрғылау

Битаны жұмыс бетіне орналастырыңыз және іске қосу алдында мықтап басыңыз. Тым көп қысым битаны баяулатады және бұрғылау тиімділігін төмендетеді. Тым аз қысым битаның жұмыс аймағында сырғып кетуіне және битаның ұшының мұқалуына әкеледі.

Құрал тоқтай бастаса, битаның жылдамдықты қалпына келтіруі үшін қысымды аздап азайтыңыз. Бита қысылып қалса, битаны бұйымнан босату үшін қозғалтқышты кері бағытқа ауыстырыңыз.

Ағаш, құрама материалдар мен пластмассада бұрғылау

Ағаш, құрама материалдар мен пластмассада бұрғылаған кезде тек бұрғылау жұмыс режимін таңдаңыз. Бұрғылауды баяу бастаңыз, бұрғылау кезінде жылдамдықты біртіндеп арттырыңыз. Ағашқа бұрғылаған кезде ағаш бұрғыларын немесе бұрау бұрғыларын пайдаланыңыз. Әрқашан өткір біліктерді пайдаланыңыз. Бұрау бұрғыларын пайдаланған кезде жоңқаларды білік науаларынан тазарту үшін битаны тесіктен жиі шығарыңыз. Сынықтардың пайда болу ықтималдығын азайту үшін жұмысты қосалқы ағаш бөлігімен қолдаңыз. Төмен балқу нүктесі бар пластмассалар үшін төмен жылдамдықтарды таңдаңыз.

Металда бұрғылау

Металда бұрғылаған кезде тек бұрғылау жұмыс режимін таңдаңыз. Жоғары жылдамдықты болат бұрау бұрғыларын немесе тесік араларын пайдаланыңыз. Тесікті бастау үшін орталық тескішті пайдаланыңыз. Темірде немесе болатта бұрғылау кезінде бұрғылау біліктерін кесу майымен майлаңыз. Мыс, жез немесе алюминий сияқты түсті металдарда бұрғылау кезінде салқындатқыш затты пайдаланыңыз. Үзілісте қысылып қалуды және бұрмалануды болдырмау үшін материалды қолдаңыз.

Кірпіште бұрғылау

Кірпіште бұрғылаған кезде балғамен бұрғылау жұмыс режимін таңдаңыз. Жоғары жылдамдықты карбид ұшты біліктерді пайдаланыңыз. Күл блок сияқты жұмсақ кірпіш материалдарын бұрғылау аз қысымды қажет етеді. Бетон сияқты қатты материалдар көбірек қысымды қажет етеді. Шаңның біркелкі, тіпті ағыны бұрғылаудың дұрыс жылдамдығын көрсетеді. Битаның кеспестен тесікте айналуына жол бермеңіз. Шаңды басу немесе битаны салқындату үшін суды пайдаланбаңыз. Екі әрекет те карбидке зақым келтіреді.

Бұрандаларды бұрау және гайкаларды бұрау

Қалың немесе қатты материалдарға бұрандаларды бұраған кезде бағыттаушы тесікті бұрғылаңыз. Бұрандаларды бұраудың режимін таңдаңыз. Момент таңдағышының сақинасын дұрыс күйге орнатыңыз және жылдамдықты төменге орнатыңыз. Пайдаланып жатқан бұранда түріне сәйкес келетін дұрыс стиль мен өлшемдегі бұрауыш битасын пайдаланыңыз. Бұрауыш битасы бұрандада болған кезде бұранданың ұшын бұйымға орналастырыңыз және тұтқаны тартпас бұрын мықтап басыңыз. Бұрандаларды қозғалтқышты кері бағытқа ауыстыру арқылы алуға болады.

Шамадан тыс жүктеме

Үздіксіз шамадан тыс жүктеме құралға немесе батарея жинағына тұрақты зақым келтіруі мүмкін.

ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ

Жарақат алу қаупін азайту үшін әрқашан зарядтағышты электр желісінен ажыратыңыз және кез келген техникалық қызмет көрсетуді орындамас бұрын батарея блогын зарядтағыштан немесе құралдан алыңыз. Ешқашан құралды, батарея жинағын немесе зарядтағышты бөлшектемеңіз. БАРЛЫҚ жөндеу үшін MILWAUKEE қызмет көрсету орталығына хабарласыңыз.

Құралды күтіп ұстау

Тұрақты техникалық қызмет көрсету бағдарламасын қабылдау арқылы құралыңызды, батарея жинағын және зарядтағышыңызды жақсы күйде ұстаңыз. Құралыңызды шамадан тыс шу, қозғалмалы бөліктердің тураланбауы немесе байланысы, бөлшектердің сынуы немесе құралдың жұмысына әсер етуі мүмкін кез келген басқа жағдайлар сияқты мәселелердің бар-жоғын тексеріңіз. Жөндеу үшін құралды, батарея жинағын және зарядтағышты MILWAUKEE қызмет көрсету орталығына қайтарыңыз. Қолданылуына байланысты алты айдан бір жылға дейін құралды, батарея жинағын және зарядтағышты тексеру үшін MILWAUKEE қызмет көрсету орталығына қайтарыңыз.

Егер құрал толық зарядталған батарея жинағымен іске қосылмаса немесе толық қуатта жұмыс істемесе, батарея жинағындағы контактілерді тазалаңыз. Егер құрал әлі дұрыс жұмыс істемесе, құралды, зарядтағышты және батарея жинағын жөндеу үшін MILWAUKEE қызмет көрсету орталығына қайтарыңыз.

Жарақат алу және зақымдану қаупін азайту үшін құралыңызды, батарея жинағын немесе зарядтағышты ешқашан сұйықтыққа батырмаңыз немесе олардың ішіне сұйықтықтың ағуына жол бермеңіз.

Тазалау

Желдеткіштерден шаң мен қоқыстарды тазалаңыз. Тұтқаларды таза, құрғақ және майсыз немесе кірсіз ұстаңыз. Тазалау үшін тек жұмсақ сабын мен дымқыл шүберекті пайдаланыңыз, себебі кейбір тазалағыш заттар мен еріткіштер пластмассалар мен басқа да оқшауланған бөлшектерге зиянды. Олардың кейбіріне бензин, скипидар, лак еріткіші, бояу еріткіші, хлорлы тазалау еріткіштері, аммиак және құрамында аммиак бар тұрмыстық жуғыш заттар жатады. Ешқашан құралдардың айналасында жанғыш немесе тез тұтанатын еріткіштерді пайдаланбаңыз.

Жөндеу

Жөндеу үшін құралды, батарея жинағын және зарядтағышты жақын жердегі уәкілетті қызмет көрсету орталығына қайтарыңыз.

ҚОСЫМША ЖАБДЫҚТАР

Тек ұсынылған керек-жарақтарды пайдаланыңыз. Басқалары қауіпті болуы мүмкін. Керек-жарақтардың толық тізімін алу үшін www.milwaukeetool.com сайтына кіріңіз немесе дистрибьюторға хабарласыңыз.

ҚЫЗМЕТ КӨРСЕТУ - АМЕРИКА ҚҰРАМА ШТАТТАРЫ
1-800-SAWDUST (1.800.729.3878)
Дүйсенбі-Жұма, CST сағат 7:00 - 18:30 немесе www.milwaukeetool.com сайтына кіріңіз Техникалық, қызмет көрсету/жөндеу немесе кепілдік мәселелері бойынша Корпоративтік сатудан кейінгі қызмет көрсетудің техникалық қолдау бөліміне хабарласыңыз.

Электрондық пошта: metproductsupport@milwaukeetool.com

Құрал сатып алуларыңызға қатысты маңызды хабарландыруларды алу үшін www.milwaukeetool.com сайтында Heavy Duty Club мүшесі болыңыз.

ҚЫЗМЕТ КӨРСЕТУ - КАНАДА
Milwaukee Tool (Canada) Ltd 1.800.268.4015
Дүйсенбі-Жұма, CST сағат 7:00 - 16:30 немесе www.milwaukeetool.ca сайтына кіріңіз

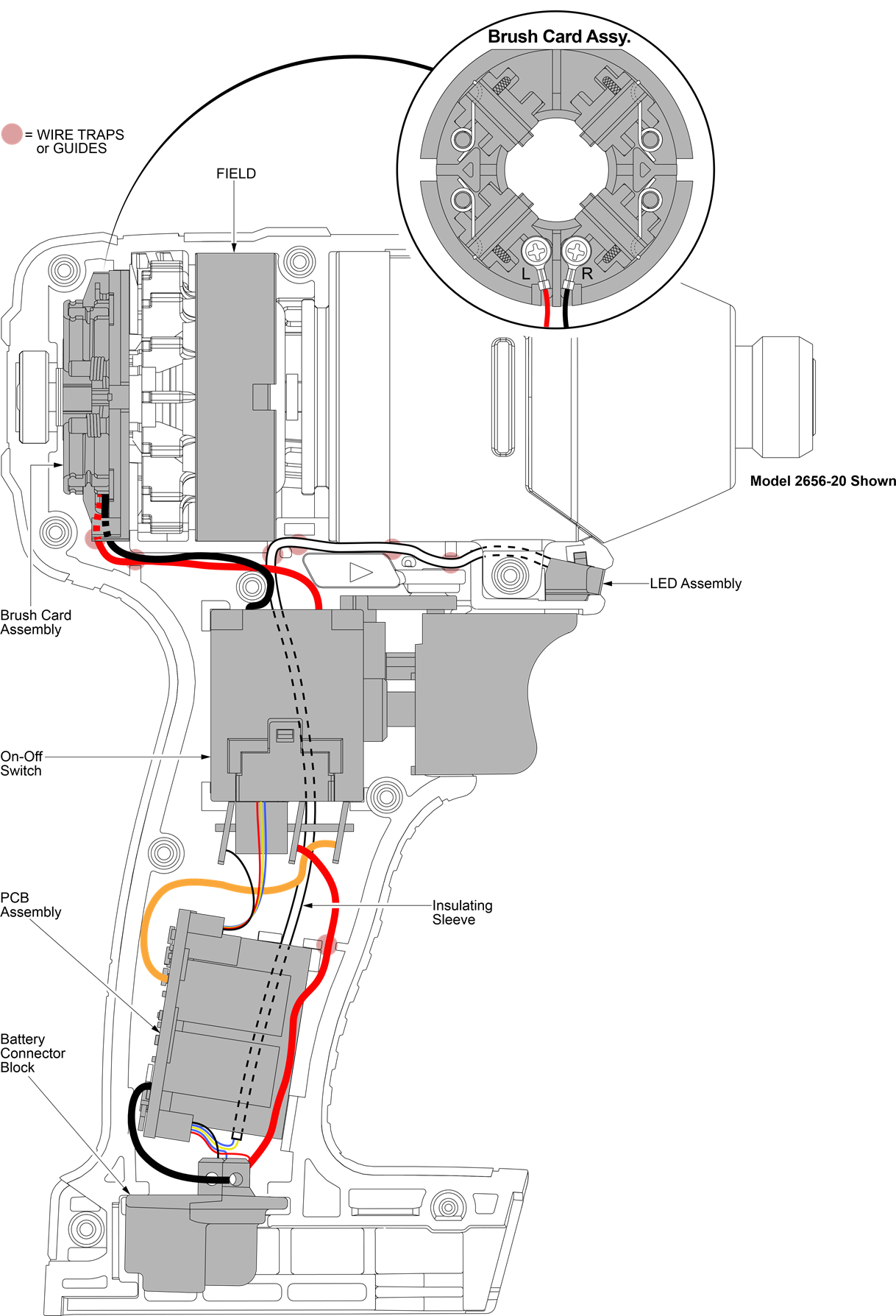

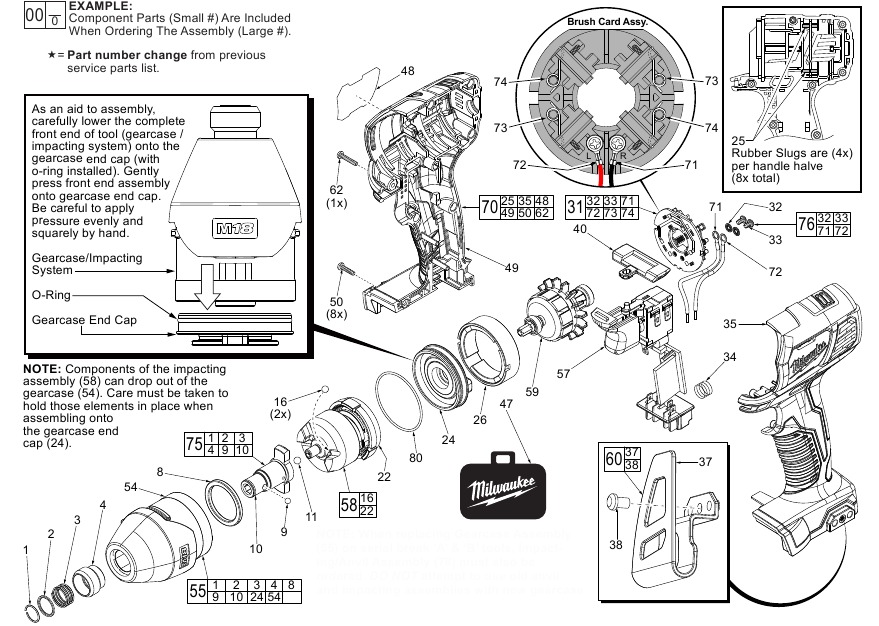

ҚЫЗМЕТ КӨРСЕТУ БӨЛШЕКТЕРІНІҢ ТІЗІМІ

БӨЛШЕКТЕРГЕ ТАПСЫРЫС БЕРГЕН КЕЗДЕ КАТАЛОГ НӨМІРІН ЖӘНЕ СЕРИЯЛЫҚ НӨМІРДІ КӨРСЕТІҢІЗ
M18™ 1/4" алтыбұрышты соққылы бұрағыш - бір жылдамдықты
КАТАЛОГ НӨМІРІ 2656-20	СЕРИЯЛЫҚ НӨМІРІНЕН БАСТАП F26D

1 34-60-0725 Тіреу сақинасы 1

2 45-88-2026 Шайба 1

3 40-50-1470 Серіппе 1

4 45-22-2657 Гильза 1

8 45-88-2653 Нейлон шайбасы 1

9 02-02-0170 4,0 мм болат шар 2

10 --------------- 1/4" алтыбұрышты төс 1

11 02-02-1300 5,0 мм болат шар 1

16 02-02-0180 4,7 мм болат шар 2

22 32-65-2656 Сақиналы беріліс 1

24 44-66-0418 Шарикті мойынтірекпен беріліс қорабының соңғы қақпағы 1

25 45-30-2653 Резеңке кесінді 8

26 18-01-2657 Далалық құрастыру 1

31 22-22-2657 Щетка картасының құрастырылуы 1

32 45-88-1980 Серіппелі шайба 2

33 05-88-0926 M3 x 5 мм жалпақ бастиекті T-10 бұранда 2

34 40-50-1090 Терминалдық блоктың серіппесі 1

35 --------------- Тұтқаның жартысы - сол жақ 1

37 --------------- Белдік қыстырғыш 1

38 06-82-0130 6-32 x 5/16" жалпақ бастиекті T-15 Mach. Бұранда 1

40 45-24-2657 Алға/Артқа жылжытқыш 1

47 42-55-2657 Тасымалдауға арналған қорап 1

48 12-20-2618 Қызмет көрсету атауының тақтайшасы 1

49 --------------- Тұтқаның жартысы - оң жақ 1

50 06-82-6350 M3 X 16 мм жалпақ бастиекті ST T-10 бұранда 8

54 28-50-2658 Төлкесі бар беріліс қорабы 1

55 14-30-2669 Беріліс қорабының құрастырылуы 1

57 23-66-2659 Электрониканың құрастырылуы - бір жылдамдықты
Құрамы: Қосқыш-Өшіргіш, PCBA, LED және батарея терминалдық блогы 1

58 14-46-2759 Соққы беретін құрастырма 1

59 16-07-2657 Якорьдің құрастырылуы 1

60 42-70-2653 Белдік қыстырғыштың құрастырылуы 1

62 06-82-7336 4-20 x 3/4" жалпақ бастиекті Plastite T-10 бұранда 1

70 31-44-2661 Тұтқаның құрастырылуы - бір жылдамдықты 1

71 --------------- Жетек сымының құрастырылуы - Қара - Оң жақ 1

72 --------------- Жетек сымының құрастырылуы - Қызыл - Сол жақ 1

73 --------------- Щетка серіппесі - Оң жақ 2

74 --------------- Щетка серіппесі - Сол жақ 2

75 42-06-2659 1/4" алтыбұрышты төстің құрастырылуы 1

76 14-46-2394 Жетек сымы/Бұранда/Шайба жинағы 1

77 10-20-1126 Ескерту жапсырмасы (Көрсетілмеген) 1

80 34-40-0246 Сақиналы тығыздағыш 1

СУР. МАЙЛАУ
('J' түріндегі май, № 49-08-4220):

10 Төстің (10) алдыңғы шайба бетін маймен аздап жағыңыз, төстің шариктік тесіктеріне бір тамшы қойыңыз.

22,58 Сақиналы берілістің (22) I.D. және соққы беретін құрастырманың планетарлық берілістерінің ортасын аздап маймен жағыңыз.

54 Алдыңғы беріліс қорабының ішіндегі төлкенің ішін маймен жағыңыз.

59 Якорь құрастырмасының (59) тісті доңғалағын маймен жағыңыз.

MILWAUKEE TOOL ● www.milwaukeetool.com
13135 W. Lisbon Road, Brookfield, WI 53005 Drwg. 1

Сілтемелер

• Milwaukee® құралының ресми сайты | Тек қана АУЫР ЖҰМЫС®
• Milwaukee® құралының ресми сайты | Тек қана АУЫР ЖҰМЫС®

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Milwaukee M18 2606-20, M18 2607-20 нұсқаулығы жүктеп алу

Қолжетімді тілдер
