SALUS CONTROLS KL08NSB - Jungčių dėžutės (8 zonos) 230V vadovas

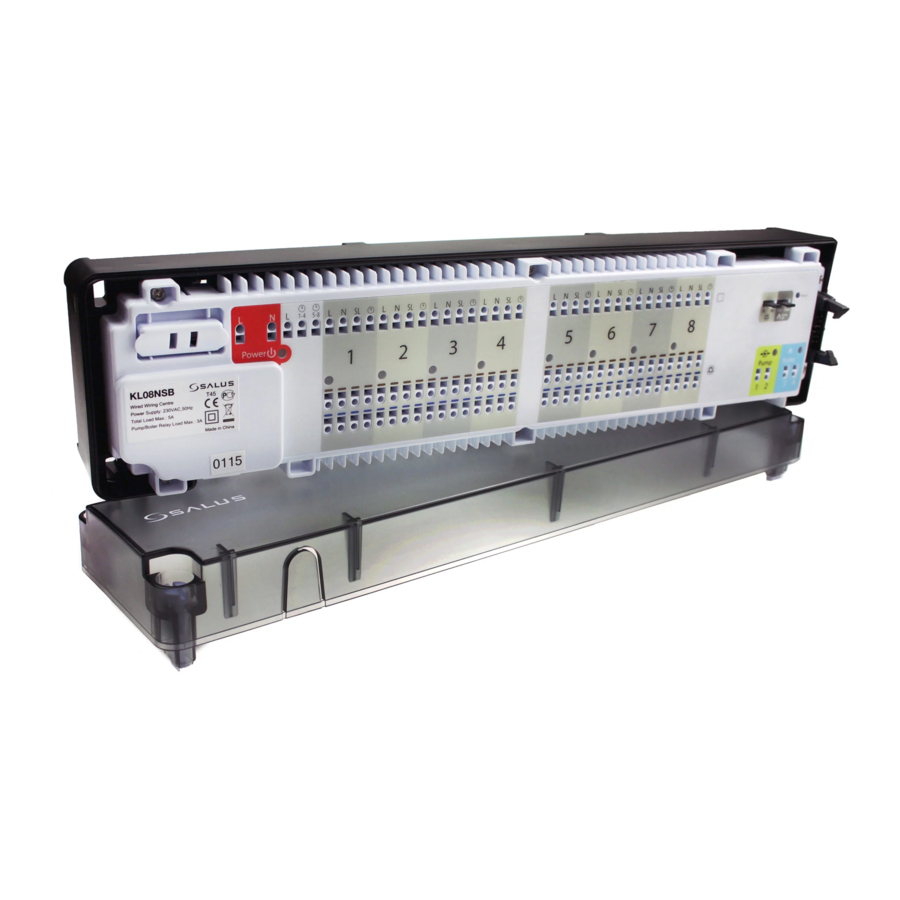

Jungčių dėžutės aprašymas

1. Kasetinis saugiklis 5 x 20 mm 12 A
2. Maitinimo šaltinis
3. NSB funkcijos gnybtai
4. NC/NO džemperis (pavaros tipas)
5. Uždelsimo džemperis
6. Katilo valdymo išvestis
7. Siurblio valdymo išvestis
8. Pavarų jungtis
9. Nuoseklioji jungtis KL04NSB plėtiniui
10. Atstatymo mygtukas
11. Termostatų jungtis

Įvadas

KL08NSB jungčių dėžutė yra grindinio šildymo valdymo sistemos pagrindas. Ji leidžia lengvai ir greitai prijungti termostatus ir pavaras. Ji turi integruotą siurblio ir katilo valdymo modulį bei apsaugą nuo perkrovos. KL08NSB jungčių dėžutė pritaikyta darbui su NC ir NO tipo pavaromis (normaliai uždaromis ir normaliai atviromis). Prie KL08NSB galima prijungti iki 8 termostatų, o KL04NSB plėtinys leidžia prijungti papildomus 4 termostatus (iš viso 12).

Produkto atitiktis

Šis produktas atitinka esminius reikalavimus ir kitas susijusias šių ES direktyvų nuostatas: EMC 2014/30/ES, Žemos įtampos direktyva LVD 2014/35/ES, RoHS direktyva 2011/65/ES. Visą ES atitikties deklaracijos tekstą galima rasti šiuo interneto adresu: www.saluslegal.com.

Saugos informacija

Naudokite pagal nacionalinius ir ES reglamentus. Prietaisas skirtas naudoti tik patalpose sausomis sąlygomis. Produktas skirtas naudoti tik patalpose. Montavimą turi atlikti kvalifikuotas asmuo pagal nacionalinius ir ES reglamentus.

Prieš bandydami nustatyti ir įdiegti, įsitikinkite, kad KL08NSB nėra prijungtas prie jokio maitinimo šaltinio. Montavimą turi atlikti kvalifikuotas asmuo. Netinkamas montavimas gali sugadinti jungčių dėžutę. KL08NSB neturėtų būti montuojamas vietose, kur jis gali būti veikiamas vandens ar drėgnų sąlygų.

Techninė informacija

Saugiklis

Pastaba: Pakeiskite saugiklį tik tada, kai jungčių dėžutė yra atjungta nuo maitinimo šaltinio (230 V ~).

Pagrindinis saugiklis yra po korpuso dangteliu šalia maitinimo šaltinio gnybtų ir apsaugo jungčių dėžutę bei prie jos prijungtus įrenginius. Naudokite keraminio vamzdelio greito veikimo 250 V ROHS saugiklius (5x20 mm) su nominalia maksimalia srove 12,5 A. Norėdami pakeisti saugiklį, nuimkite saugiklio laikiklį plokščiu atsuktuvu ir ištraukite saugiklį.

Maitinimo šaltinis

Jungčių dėžutės maitinimo šaltinis yra 230 V ~ 50Hz.

Dviejų laidų montavimas turėtų būti atliekamas pagal galiojančius reglamentus

NSB (naktinio temperatūros sumažinimo) funkcija ir termostatų grupavimas

NSB funkcija aktyvuojama neprogramuojamuose Salus termostatuose iš Expert NSB, HTR, BTR serijos per išorinį signalą. NSB 230 V signalas (naktinio temperatūros sumažinimas) siunčiamas per išorinį laikmatį arba programuojamą termostatą, prijungtą prie KL08NSB jungčių dėžutės. Ne programuojami termostatai priima NSB signalą ir sumažina nustatytą temperatūrą (perjungdami į ekologinį režimą).

Visi termostatai turi būti prijungti naudojant 4 laidų kabelį (min. 4 x 0,75 mm², max. 4 x 1,5 mm²).

NSB funkcijos taikymas kartu su termostatų grupavimu.

• 1 VARIANAS
  Vienas pagrindinis termostatas, kuris yra bendras termostatams iš 1 ir 2 grupės (vienas programuojamas termostatas, pvz., VS30, kiti termostatai yra neprogramuojami, pvz., VS35).


• 2 VARIANAS
  Du pagrindiniai termostatai. Vienas 1 grupei ir vienas 2 grupei (du programuojami termostatai, pvz., VS30, kiti termostatai yra neprogramuojami, pvz., VS35).

• 3 VARIANAS
  Vienas išorinis laikrodis, kuris yra bendras termostatams iš 1 ir 2 grupės (vienas išorinis laikrodis + dienos reguliatoriai, pvz., VS35).

• 4 VARIANAS
  Du išoriniai laikrodžiai. Vienas 1 grupei ir vienas 2 grupei (du išoriniai laikrodžiai + neprogramuojami reguliatoriai, pvz., VS35).


NC/NO džemperis

Pasirinkite prie jungčių dėžutės prijungto termoelektrinio pavaros tipą:

NC – pavara normaliai uždaryta

NO – pavara normaliai atidaryta

Džemperio padėties pakeitimas turi būti atnaujintas atmintyje paspaudus atstatymo mygtuką (trumpas paspaudimas).

Uždelsimo džemperis

Katilo išjungimo uždelsimo laikas.

Pastaba: Siurblys (siurblio išvestis) ir katilas (katilo išvestis) visada įsijungia praėjus 3 minutėms po šildymo signalo gavimo iš bet kurio termostato, prijungto prie jungčių dėžutės. Siurblys sustoja praėjus 3 minutėms po paskutinio šildymo signalo, kurį siunčia termostatas, o šilumos šaltinis (katilas) išsijungs po laiko, nustatyto ant uždelsimo džemperio.

Džemperio padėties pakeitimas turi būti atnaujintas atmintyje paspaudus atstatymo mygtuką (trumpas paspaudimas).

Katilo valdymo išvestis

Katilo išvestis - tai be įtampos išvestis (COM / NO), kuri valdo katilą šildymo sistemoje. Išvestis užsidaro ir katilas įsijungia, bet visada praėjus 3 minutėms po šildymo signalo gavimo iš bet kurio termostato, suporuoto su jungčių dėžute. Išvestis atsidaro ir katilas išsijungia, kai paskutinis termostatas nustoja siųsti šilumos poreikį (po laiko, nustatyto ant uždelsimo džemperio).

Katilo išvestis yra neaktyvi vėsinimo režimu.

Siurblio valdymo išvestis

Siurblio išvestis - tai be įtampos išvestis (COM / NO), kuri valdo cirkuliacinį siurblį šildymo / vėsinimo sistemoje. Išvestis užsidaro (siurblys įsijungia) visada praėjus 3 minutėms nuo šildymo / vėsinimo signalo gavimo iš bet kurio termostato, suporuoto su jungčių dėžute. Išvestis atsidaro (siurblys sustoja) praėjus 3 minutėms po paskutinio šilumos / vėsos poreikio, kurį siunčia termostatas.

Pavarų jungtis

Pavaros laidai turėtų būti pritvirtinti savaime užsifiksuojančiomis jungtimis atitinkamoje zonoje. Prie vienos zonos galima prijungti iki 6 pavarų, kurių kiekvienos apkrova yra iki 2 vatų. Jei zonoje reikia daugiau nei 6 pavarų, naudokite papildomą relę, kad sumažintumėte išvestį.

Pavyzdys pagrįstas T30NC 230 V pavaromis

Pastaba: 230 V AC įtampa, kai pavaros yra įjungtos.

Nuoseklioji jungtis KL04NSB plėtiniui

Nuoseklioji jungtis naudojama KL08NSN sujungti su KL04NSB plėtimo moduliu, kad būtų pridėta funkcionalumo ir palaikoma iki 12 zonų.

Atstatymo mygtukas

• Jis naudojamas duomenims atnaujinti, perjungus džemperių 4 arba 5.

Termostatų jungtis

• EXPERT NSB, HTR arba BTR serijos termostatų prijungimas

• 230 V termostato prijungimas prie KL08NSB jungčių dėžutės (pvz., RT200)

• ON/OFF baterijomis maitinamo termostato su be įtampos COM / NO išvesties kontaktais prijungimas (pvz., 091FL, RT310, RT510)


L	230 V įtampos gnybtas
N	Neutralus
	NSB funkcijos gnybtas
SL () l	230 V įvesties signalas

Pastaba: NSB, HTR, ERT, BTR produktų serijose vadovaukitės keičiamais ženklinimais:
= SL
= NSB

MONTAVIMAS

1. Nuimkite viršutinį jungčių dėžutės dangtelį.

2. Atsukite pagrindinį korpusą (žr. paveikslėlį).

3. Pritvirtinkite galinę korpuso pusę prie sienos. Montuodami ant DIN bėgelio, atidarykite kabliukus korpuso gale.

4. Nuimkite atitinkamą izoliacijos dalį nuo laidų.


Laidai siurblio ir katilo valdymui
(min. 2 x 0,75 mm 2 230 V max. 2 x 1,5 mm 2 230 V)

Jungčių dėžutės maitinimo šaltinis
(min. 2 x 1,0 mm 2 230 V max. 2 x 1,5 mm 2 230 V)

Termostatų laidai
(min. 4 x 0,75 mm 2 230 V max. 4 x 1,5 mm 2 230 V)

5. Įkiškite laidus po tvirtinimo diržu galinėje jungčių dėžutės dalyje.

6. Įkiškite laidus per angas viršutinėje jungčių dėžutės dalyje ir prijunkite juos prie gnybtų.

7. Sureguliuokite laidus ir prisukite pagrindinį jungčių dėžutės korpusą prie galinio korpuso.

8. Prijunkite termoelektrinių pavarų laidus.

9. Įsitikinkite, kad visi laidai yra tinkamai prijungti, uždėkite viršutinį dangtelį ir įjunkite jungčių dėžutę - raudonas maitinimo indikatoriaus šviesos diodas užsidegs.
