SiriusXM NGVA1 - Transporto priemonės antenos montavimo vadovas

Turinys

Magnetinio laikiklio antenos montavimas

Tinkamas magnetinio laikiklio antenos išdėstymas yra labai svarbus. Jei nesate tikri, kad galėsite patys sumontuoti anteną, kreipkitės į profesionalų montuotoją. Išsamesnes montavimo instrukcijas ir iliustracijas rasite adresu
www.siriusxm.com/installation.

  • Padėkite magnetinio laikiklio anteną transporto priemonės išorėje ant horizontalaus paviršiaus, kuris visada būtų atsuktas į dangų.
  • Venkite dėti anteną šalia kliūčių, kurios galėtų užstoti gerą vaizdą į dangų (pvz., stogo bagažinės, kitos antenos, tokios kaip AM/FM, mobiliojo ryšio ir GPS), trukdydamos palydovo signalui pasiekti anteną.

Geriausios magnetinio laikiklio antenos vietos pasirinkimas

Daugeliui transporto priemonių geriausia vieta yra ant stogo, centre virš galinio lango arba priekinio stiklo. Pasitarkite su profesionaliu montuotoju, kad rastumėte alternatyvią antenos montavimo vietą, jei jūsų transporto priemonės stogas pagamintas iš nemagnetinės medžiagos, tokios kaip aliuminis, stiklo pluoštas arba anglies pluoštas.

  • Sedanas arba kupė: Rekomenduojama montavimo vieta yra virš galinio lango arba priekinio stiklo.
  • Pikapas arba visureigis: Rekomenduojama montavimo vieta yra virš priekinio stiklo.
  • Kabrioletas: Rekomenduojama montavimo vieta yra virš priekinio stiklo arba, alternatyviai, ant bagažinės dangčio, ant priekinio gaubto arba ant priekinio sparno.

Antenos kabelio nutiesimas

Būkite atsargūs tiesdami antenos kabelį į transporto priemonės vidų ir per jį, vengdami aštrių daiktų, kurie gali pažeisti kabelį. Laikykite antenos kabelį atokiau nuo judančių dalių, tokių kaip dujų ir stabdžių pedalai, bagažinės ir durų vyriai bei slankiojančių sėdynių laikikliai.

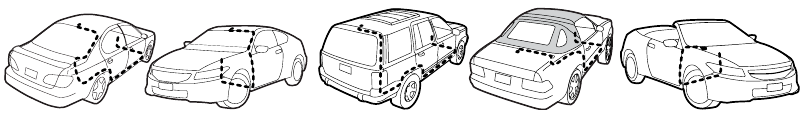

Antenos kabelio nutiesimas

Paslėpkite antenos laidą transporto priemonės salone nutiesdami kabelį po kilimu ir už plastikinės apdailos, link radijo vietos. Susukite ir pritvirtinkite bet kokį kabelio perteklių paslėptoje vietoje, pavyzdžiui, po kilimu, naudodami vielinius raištelius (nepridedami).


Nelankstykite ir staigiai nelenkite antenos kabelio.

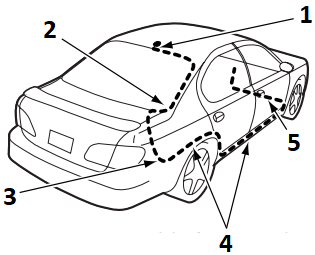

Antenos kabelio nutiesimas - Instrukcija

  1. Įkiškite kabelį po gumine juostele aplink langą.
  2. Ištraukite kabelį iš lango juostelės ir įkiškite į sandarinimo juostą aplink bagažinės angą.
  3. Nutieskite kabelį išilgai bagažinės sienelės ir į saloną.
  4. Nutieskite kabelį iš bagažinės po vidaus apdaila į saloną ir link transporto priemonės priekio.
  5. Ištraukite kabelį iš apdailos ir nutieskite po kilimu ir už prietaisų skydelio link radijo. Susukite ir pritvirtinkite kabelio perteklių po kilimu arba už prietaisų skydelio.

Įjunkite anteną į ANT jungtį ant SiriusXM Connect Vehicle Tuner arba Vehicle Dock.

Specifikacijos

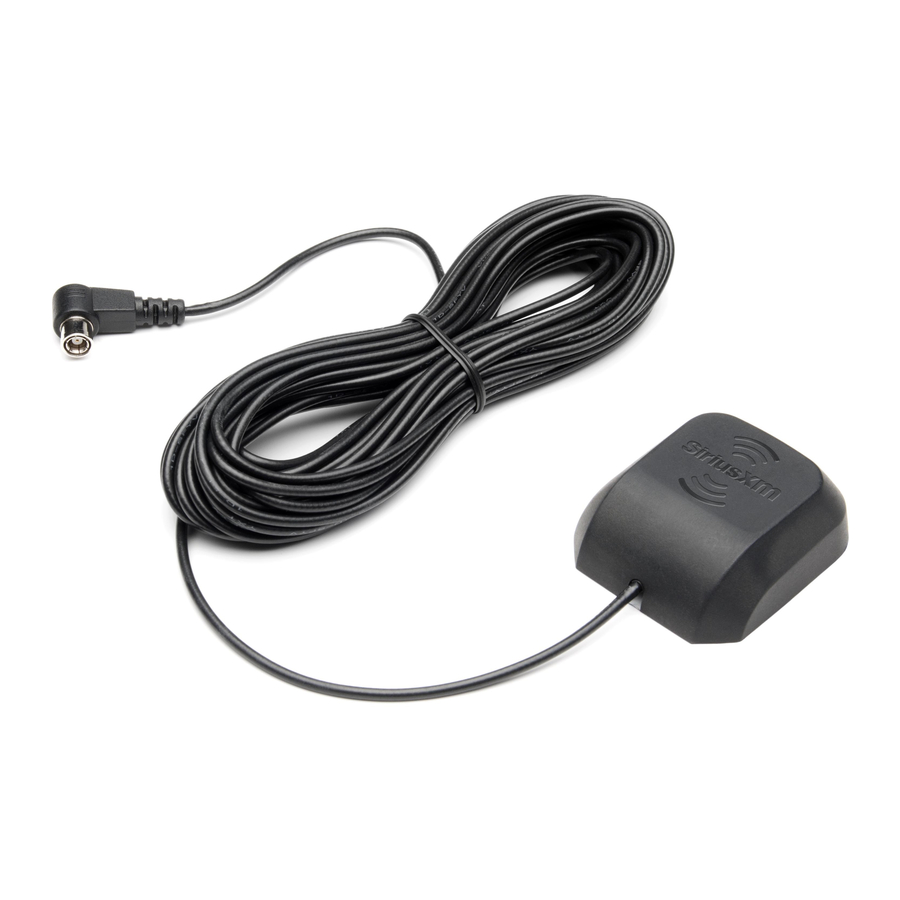

Antena
Tipas Magnetinis laikiklis
Jungtis SMB
Kabelis Ilgis 23 pėdos (7 m)
Suderinamumas SiriusXM, Sirius ir XM radijo imtuvai su SMB jungtimi

Informacija apie aplinką

Išmesdami pakuotes ir elektroninius prietaisus, vadovaukitės vietinėmis atliekų tvarkymo gairėmis. Šis produktas supakuotas su kartonu, polietilenu ir pan., ir jame nėra jokių nereikalingų medžiagų.


Šiame produkte yra cheminių medžiagų, kurios, kaip žinoma Kalifornijos valstijoje, sukelia vėžį ir apsigimimus arba kitą žalą reprodukcijai.

Autorių teisės ir prekių ženklai

©2014 Sirius XM Radio Inc. Sirius, XM ir visi susiję ženklai ir logotipai yra Sirius XM Radio Inc. prekių ženklai. Visi kiti ženklai ir logotipai yra atitinkamų savininkų nuosavybė. Visos teisės saugomos.

Montavimo instrukcijos pateikiamos jūsų patogumui. Turite nustatyti, ar turite žinių, įgūdžių ir gebėjimų, reikalingų tinkamai atlikti montavimą. Rekomenduojamas profesionalus montavimas. SiriusXM neatsako už žalą/sužalojimus, atsiradusius dėl bet kokių SiriusXM ar kitų produktų montavimo/naudojimo.
Turite užtikrinti, kad visi produktai būtų sumontuoti laikantis vietinių įstatymų ir taisyklių ir taip, kad transporto priemonę būtų galima saugiai valdyti ir be trukdžių. SiriusXM produktų garantijos neapima jokio produkto montavimo, pašalinimo ar pakartotinio montavimo.

Ribota garantija

Ką apima ši garantija

Ši garantija apima medžiagų ir gamybos defektus 12 mėnesių nuo pirkimo datos tik pirminiam mažmeniniam pirkėjui. Sirius XM Radio Inc. savo nuožiūra pataisys arba pakeis gaminį nauju arba atnaujintu gaminiu be mokesčio už dalis ir darbą. Pakeistiems gaminiams suteikiama garantija, kad jie neturės defektų 30 dienų arba likusį originalios garantijos laikotarpį, atsižvelgiant į tai, kuris laikotarpis yra ilgesnis.

Kaip gauti garantinį aptarnavimą

Norėdami gauti garantinį aptarnavimą, skambinkite SiriusXM Listener Care telefonu 1-866-635-7191. Turėsite pateikti pirkimo įrodymą ir defekto aprašymą. Turite iš anksto apmokėti gaminio siuntimo į patvirtintą aptarnavimo centrą išlaidas.

Sirius XM Radio Inc.
1221 Avenue of the Americas
New York, NY 10020
siriusxm.com

© 2014 Sirius XM Radio Inc.
