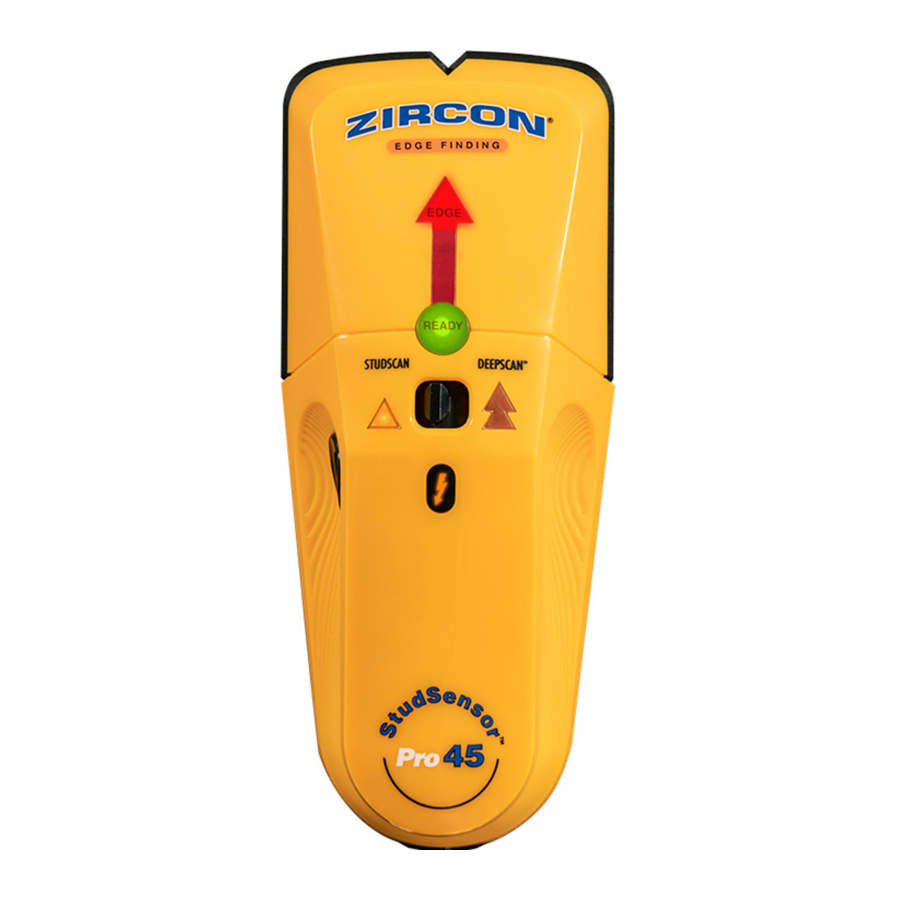

Zircon StudSensor Pro 45 - kraštus aptinkančio statramsčių ieškiklio vadovas

PRIEŠ PRADĖDAMI

ZIRCON^® STATRAMSČIŲ IEŠKIKLIAI VEIKIA APTIKDAMI TANKIO POKYČIUS UŽ SIENOS. GALI BŪTI APTIKTI IR KITI OBJEKTAI, YPAČ JEI JIE YRA LABAI ARTI SIENOS. NEMANYKITE, KAD VISKAS, KAS APTINKAMA, YRA STATRAMSTIS.

• Visada naudokite naują šarminę bateriją su ilgu galiojimo terminu, kuris būtų bent 3 metai po dabartinės datos. Atitikdykite baterijos kryptį su atvaizdu baterijos skyriaus viduje.
• Nepasikliaukite vien tik skaitytuvu, norėdami nustatyti objektus už paviršiaus. Prieš įsiskverbdami į paviršių, naudokite kitą informaciją, kad padėtumėte nustatyti tokius objektus, įskaitant statybos planus, matomus vamzdžių ir laidų įėjimo į sienas taškus, pavyzdžiui, rūsyje, ir standartinę statramsčių išdėstymo praktiką.
• Visada pradėkite skenavimą "StudScan" režimu, kuris skenuoja paviršius iki 19 mm gylio. Skenuojant "DeepScan™" režimu, galima aptikti objektą toliau už sienos, kuris gali būti arba nebūti statramstis.
• Visada skenuokite statramsčius skirtinguose aukščiuose ant sienos ir pažymėkite kiekvieno taikinio vietą, kurią nurodo statramsčio ieškiklis. Tai vadinama "sienos žemėlapio sudarymu". Vamzdžiai ir kiti objektai greičiausiai nepateiks nuoseklių rodmenų nuo grindų iki lubų, kaip tai darytų statramstis.
• Rodmenys visada turi būti nuoseklūs ir pakartojami.
• "Zircon" statramsčių ieškikliai rekomenduojami naudoti tik patalpose.
• Statramsčiai paprastai eina nuo grindų iki lubų, išskyrus virš ir po langais bei virš durų.
• Kiti objektai, dažniausiai esantys sienose, grindyse ar lubose, yra vandens vamzdžiai, dujų linijos, ugnies sulaikikliai ir elektros laidai. - Aptikimo gylis ir tikslumas gali skirtis priklausomai nuo skenavimo aplinkos sąlygų, tokių kaip mineralų kiekis, drėgmė, tekstūra ir sienų medžiagų konsistencija.
• Visada išjunkite maitinimą dirbdami šalia elektros laidų.
• Priklausomai nuo elektros laidų ar vamzdžių artumo prie sienos paviršiaus, skaitytuvas gali juos aptikti taip pat, kaip ir statramsčius. Visada reikia būti atsargiems kalant, pjaunant ar gręžiant sienas, grindis ir lubas, kuriose gali būti šių elementų.
• Statramsčiai ir sijos paprastai yra išdėstyti kas 40 arba 60 cm, paprastai yra 38 mm pločio ir gali būti atskirti ugnies sulaikikliais. Viskas, kas yra arčiau vienas kito arba skirtingo pločio, gali būti ne statramstis ar sija.

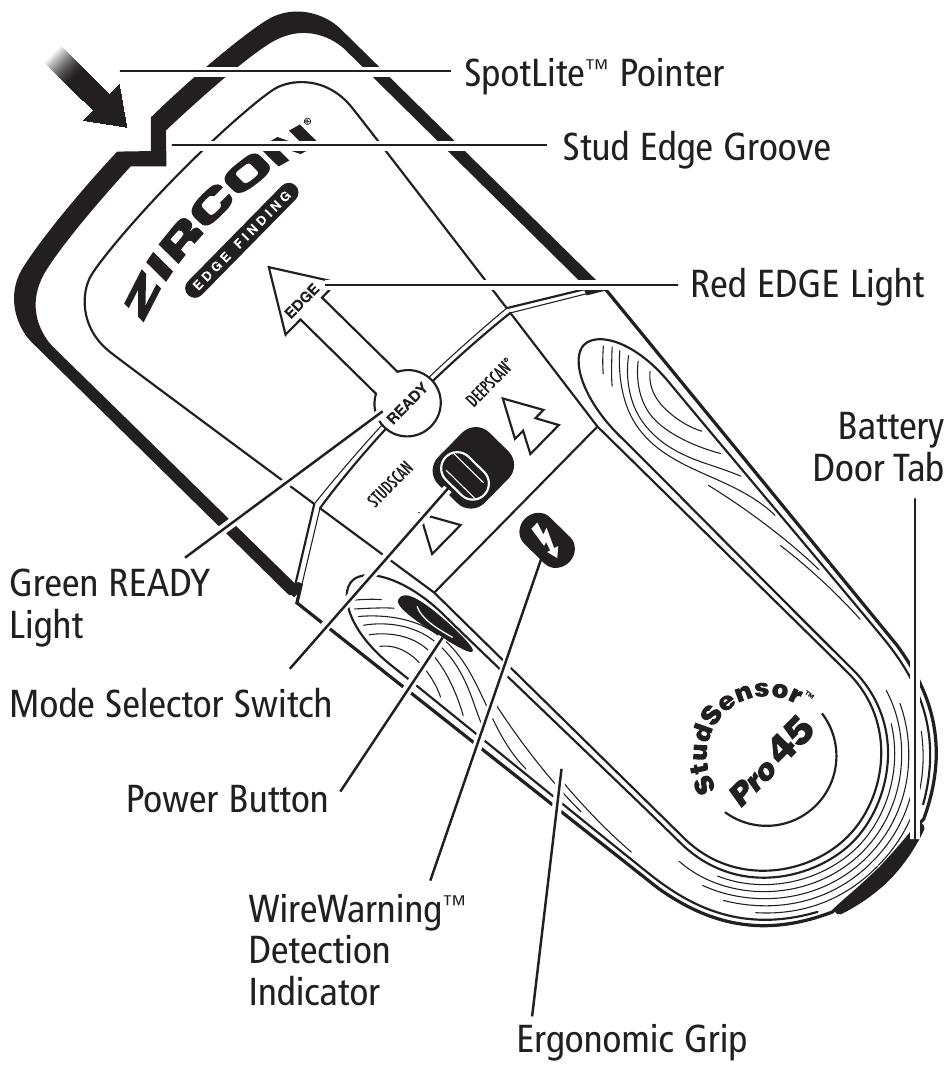

Apžvalga

2 skenavimo režimai:

• StudScan aptinka statramsčio (medinio arba metalinio) kraštus iki 19 mm gylio
• DeepScan aptinka statramsčio kraštus iki 38 mm gylio
  "WireWarning" aptikimas automatiškai aptinka ir įspėja apie įtampingus, neekranuotus kintamosios srovės (AC) laidus abiem režimais. Aptikus kintamosios srovės įtampą, įsijungia "WireWarning" aptikimo indikatorius.

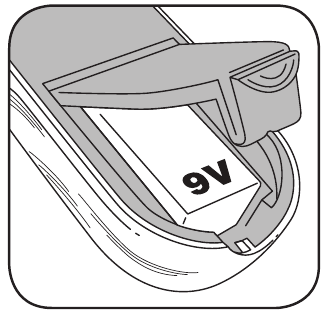

9 V BATERIJOS ĮDĖJIMAS

Visada naudokite naują šarminę bateriją su ilgu galiojimo terminu, kuris būtų bent 3 metai po dabartinės datos. Atitikdykite baterijos kryptį su atvaizdu baterijos skyriaus viduje.

Nepasikliaukite vien tik skaitytuvu, norėdami nustatyti objektus už paviršiaus. Prieš įsiskverbdami į paviršių, naudokite kitą informaciją, kad padėtumėte nustatyti objektus, įskaitant statybos planus, matomus vamzdžių ir laidų įėjimo į sienas taškus, pavyzdžiui, rūsyje, ir standartinę statramsčių išdėstymo praktiką.

REŽIMO PASIRINKIMAS / ĮJUNGIMAS

Perkelkite režimo pasirinkimo jungiklį į norimą režimą: StudScan (statramsčio skenavimas) arba DeepScan (giluminis skenavimas).
Norėdami įjungti įrankį, paspauskite ir laikykite maitinimo mygtuką (Power Button).
Jei mygtukas nepaspaustas ir nelaikomas, įrenginys išsijungia.

STATRAMSČIO PAIEŠKA

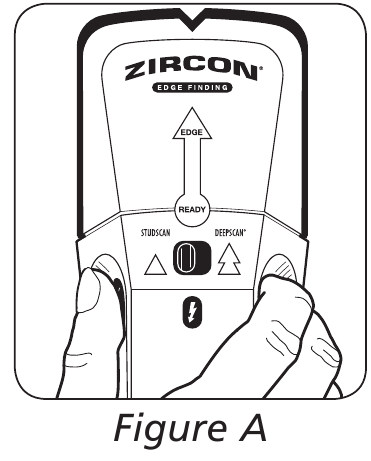

Norėdami gauti geriausius rezultatus, laikykite įrankį taip, kaip parodyta (A pav.) ir skenuodami judėkite lėtai. Kalibruodami ar skenuodami nelieskite paviršiaus.

1. Laikykite įrankį prigludusį prie sienos, tada paspauskite ir laikykite maitinimo mygtuką (Power Button).
   Per 1–2 sekundes įrenginys kalibruosis, lemputės ir "SpotLite" rodyklė sumirksės, įrankis pyptelės ir įsijungs žalia READY lemputė.
   KALIBRAVIMO METU NEJUDINKITE ĮRANKIO.

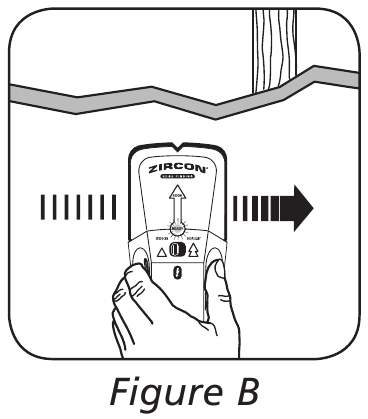

2. Laikydami nuspaudę maitinimo mygtuką (Power Button), lėtai stumkite įrankį išilgai sienos. (B pav.)

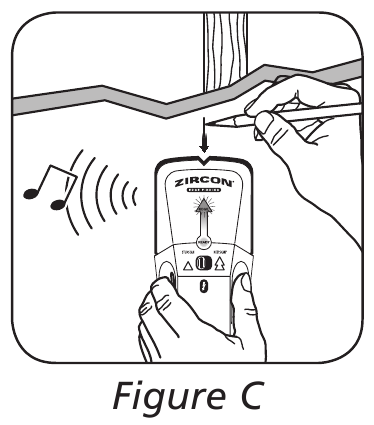

3. Kai įrankis pasiekia statramsčio kraštą, įsijungia raudona EDGE lemputė, šviečia "SpotLite" rodyklė ir pasigirsta nuolatinis C pav. tonas. Pažymėkite vietą. (C pav.)

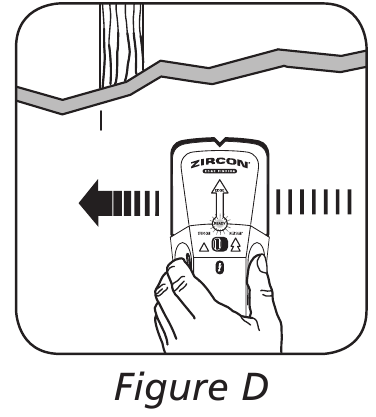

4. Neatleisdami maitinimo mygtuko (Power Button), tęskite skenavimo kryptį, kol raudona EDGE lemputė ir "SpotLite" rodyklė išsijungs, tada pakeiskite kryptį. (D pav.)

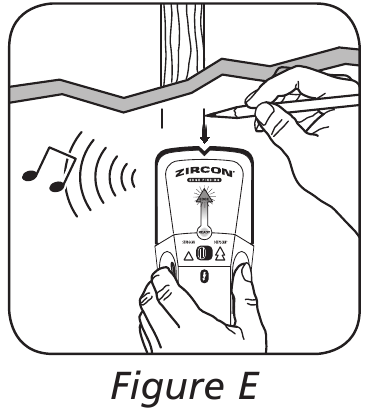

5. Stumkite įrankį, kol bus aptiktas kitas statramsčio kraštas, ir taip pat pažymėkite jį. (E pav.) Statramsčio centras yra vidurio taškas tarp dviejų ženklų.


"DEEPSCAN" REŽIMAS

"DeepScan" režimas aptiks statramsčius iki 38 mm gylio, arba dvigubai didesniame gylyje nei "StudScan". Perkelkite režimo pasirinkimo jungiklį į "DeepScan" režimą, tada atlikite 1–5 veiksmus, nurodytus dalyje STATRAMSČIO PAIEŠKA.

NEMANYKITE, KAD SIENOJE NĖRA ĮTAMPINGŲ ELEKTROS LAIDŲ. NEDARYKITE VEIKSMŲ, KURIE GALI BŪTI PAVOJINGI, JEI SIENOJE YRA ĮTAMPINGAS ELEKTROS LAIDAS. PRIEŠ ĮSISKVERBDAMI Į PAVIRŠIŲ, VISADA IŠJUNKITE ELEKTROS, DUJŲ IR VANDENS TIEKIMĄ. NESILAIKANT ŠIŲ INSTRUKCIJŲ, GALITE PATIRTI ELEKTROS SMŪGĮ, GAISRĄ IR (ARBA) SUNKIŲ SUŽALOJIMŲ AR TURTO SUGADINIMĄ.

ĮSPĖJIMAS APIE STATRAMSTĮ

Jei skenavimas pradedamas tiesiai virš statramsčio, įrankis skleis nuolatinį pyptelėjimą ir mirksės lemputės.
Jei taip atsitiks, iš naujo paleiskite skenavimą kitoje vietoje.

"WIREWARNING" APTIKIMAS

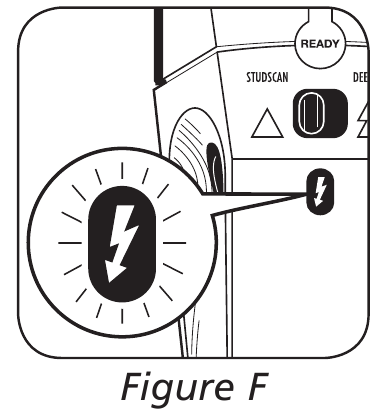

"Zircon^® WireWarning" aptikimo funkcija veikia nuolat abiem režimais. Aptikus įtampingą, neekranuotą kintamosios srovės įtampą, įsijungia "WireWarning" aptikimo indikatorius. Jei skenavimas pradedamas virš įtampingo, neekranuoto kintamosios srovės laido, indikatorius nuolat mirksės _{F pav.} (F pav.)
Tokiomis aplinkybėmis arba kai yra įtampingi kintamosios srovės laidai, būkite ypač atsargūs.

ĮRANKIS GALI NEAPTIKTI ĮTAMPOS, JEI LAIDAI YRA DAUGIAU NEI 50 MM ŽEMIAU SKENUOJAMO PAVIRŠIAUS, BETONE, ĮDĖTI Į VAMZDĮ, UŽ FANEROS SIENOS AR METALINĖS SIENŲ DANGAOS ARBA JEI APLINKOJE AR SKENUOJAMAME PAVIRŠIUJE YRA DRĖGMĖS.

DARBAS SU SKIRTINGOMIS MEDŽIAGOMIS

Šis įrankis gali efektyviai skenuoti per daugumą lakštinių medžiagų, įskaitant:

• Neapdorotos medinės grindys ("DeepScan" režimu)
• Linoleumas ant medinio pagrindo
• Gipso kartono plokštės virš faneros apkalos
• Sienos su tapetais (jei sausos)
• Tekstūruotos lubos su vienodu storiu (uždėkite ploną kartono gabalą ant lubų ir skenuokite virš jo, kad nepažeistumėte tekstūros)

Jis nėra skirtas naudoti su:

• Keraminėmis plytelėmis, skalūnu, granitu, marmuru ir kitais akmens paviršiais
• Kilimine danga ir paminkštinimu
• Tapetais su metaliniais pluoštais
• Šviežiai dažytomis sienomis, kurios vis dar drėgnos (gali užtrukti savaitę ar ilgiau, kol išdžius po užtepimo)
• Lentų ir tinko sienomis
• Folie dengta izoliacija
• Stiklu ar bet kokia kita tankia medžiaga
• Vonios kambario įdėklais, tokiais kaip vonios ir dušai
• Paviršiais, storesniais nei 38 mm

Tapetai
Šis įrankis normaliai veikia ant sienų, padengtų tapetais ar audiniu, nebent medžiagos yra metalinė folija, turi metalinių pluoštų arba vis dar yra šlapios po užtepimo. Gali prireikti kelių savaičių, kol tapetai išdžius po užtepimo.

Šviežiai dažytos sienos
Gali užtrukti savaitę ar ilgiau, kol išdžius po užtepimo.

Lentų ir tinko Dėl tinko storio nelygumų šį įrankį nerekomenduojama naudoti ant lentų ir tinko.

Labai tekstūruotos sienos arba akustinės lubos
Skenuojant lubas ar sieną su nelygiu paviršiumi, uždėkite ploną kartoną ant skenuojamo paviršiaus ir skenuokite virš kartono "DeepScan" režimu.

Medinės grindys, paklotas arba gipso kartono plokštės virš faneros apkalos
Naudokite "DeepScan" režimą ir lėtai judinkite įrankį.
Šis įrankis negali skenuoti medinių statramsčių ir sijų per kilimą ir paminkštinimą.

PASTABA: Aptikimo gylis ir tikslumas gali skirtis priklausomai nuo skenavimo aplinkos sąlygų, tokių kaip mineralų kiekis, drėgmė, tekstūra ir sienų medžiagų konsistencija.

Elektros laidai ir vamzdžiai
Priklausomai nuo elektros laidų ar vamzdžių artumo prie sienos paviršiaus, įrankis gali juos aptikti taip pat, kaip ir statramsčius.
Visada reikia būti atsargiems kalant, pjaunant ar gręžiant sienas, grindis ir lubas, kuriose gali būti šių elementų.

Statramsčiai ir sijos
paprastai yra išdėstyti kas 40 arba 60 cm ir yra 38 mm pločio. Viskas, kas yra arčiau vienas kito arba skirtingo pločio, gali būti ne statramstis ar sija.
