„Holy Stone HS700“ kvadrokopterio vadovas

usa@holystone.com (JAV)
eu@holystone.com (ES)
ca@holystone.com (Kanada)
jp@holystone.com (Japonija)

1(855) 888-6699
www.holystone.com

ATSAKOMYBĖS APRIBOJIMAS IR ĮSPĖJIMAS

1. Prieš naudodami mūsų produktą, atidžiai perskaitykite šį atsakomybės apribojimą ir įspėjimą bei saugos gaires. Šis produktas nerekomenduojamas jaunesniems nei 16 metų asmenims. Naudodami šį produktą, jūs sutinkate su šiuo atsakomybės apribojimu ir patvirtinate, kad jį visiškai perskaitėte. Jūs sutinkate, kad esate atsakingi už savo elgesį ir bet kokią žalą, padarytą naudojant šį produktą, ir už jo pasekmes. Jūs sutinkate naudoti šį produktą tik tinkamais tikslais ir laikydamiesi vietinių nuostatų, sąlygų ir visų taikomų „Holy Stone“ politikų ir gairių.
2. Naudodami šį produktą, būtinai griežtai laikykitės šiame dokumente nurodytų specifikacijos reikalavimų ir saugos gairių. „Holy Stone“ NEBUS atsakinga už jokius asmeninius sužalojimus, turtinę žalą, teisinius ginčus ir visus kitus neigiamus įvykius, atsiradusius dėl saugos instrukcijų pažeidimo arba dėl bet kurio kito veiksnio.

SAUGOS GAIRĖS

Patikrinimas prieš naudojimą

1. Šis produktas nėra žaislas, bet didelio tikslumo dronas, kuriame integruoti įvairūs elektroninio stabilumo ir valdymo mechanizmai. Būtinai atidžiai ir teisingai nustatykite šį droną, kad užtikrintumėte saugų, be nelaimingų atsitikimų, veikimą.
2. Įsitikinkite, kad drono ir siųstuvo baterijos yra švarios, nepažeistos ir visiškai įkrautos.
3. Įsitikinkite, kad visi sraigtai nepažeisti ir sumontuoti teisinga kryptimi.
4. Prieš kiekvieną naudojimą atidžiai patikrinkite gaminį. Patikrinkite dalių tvirtumą, ar nėra įtrūkimų požymių ir sraigto susidėvėjimo, baterijos energijos ir indikatoriaus efektyvumo ir t. t. Jei atlikę išsamų patikrinimą pastebėjote kokių nors problemų, susilaikykite nuo gaminio naudojimo, kol problema bus išspręsta.

Skrydžio aplinka

Venkite skraidyti virš kliūčių, žmonių susibūrimų, aukštos įtampos elektros linijų, medžių, oro uosto ar vandens telkinių arba šalia jų.
NESKRAIDYKITE šalia stiprių elektromagnetinių šaltinių, tokių kaip elektros linijos ir bazinės stotys, nes tai gali turėti įtakos borto kompasui.

Nenaudokite šio drono nepalankiomis oro sąlygomis, tokiomis kaip lietus, sniegas, rūkas ir vėjas.

Eksploatavimo reikalavimai

1. Nenaudokite šio gaminio judančioms transporto priemonėms sekti.
2. Skrydžio metu variklį išjunkite tik avariniu atveju.
3. Kai baterija išsikrauna, kuo greičiau grąžinkite droną atgal pas save.
4. Šio produkto negalima naudoti vartojant alkoholį, jaučiant nuovargį, vartojant vaistus arba jaučiant bet kokį fizinį diskomfortą.
5. Saugokitės drono keliamo triukšmo. Laikykitės atstumo, kad nepažeistumėte ausų.
6. Laikykitės atokiau nuo besisukančių sraigtų ir variklių.

7. Neskraidykite neskraidymo zonoje.


Baterijos naudojimas

1. Įsitikinkite, kad baterijos yra įdėtos teisinga kryptimi, kaip parodyta naudojimo instrukcijoje.
2. Venkite trumpojo jungimo, neteisingai įdėdami baterijas, ir netraiškykite bei nespauskite baterijų, nes tai gali sukelti sprogimo pavojų.
3. Nemaišykite naujų ir senų baterijų, nes tai gali pabloginti gaminio veikimą.
4. Atsargiai išmeskite panaudotas baterijas, nemėtykite jų.
5. Laikykite išsikrovusias baterijas atokiau nuo karščio ir ugnies.
6. Jei prietaisas nebus naudojamas ilgą laiką, išimkite baterijas, kad išvengtumėte galimos žalos dėl baterijų nutekėjimo.
7. Jei prietaisas nebus naudojamas ilgą laiką, išimkite baterijas, kad išvengtumėte galimos žalos dėl baterijų nutekėjimo.
8. Baterijai įkrauti rekomenduojama naudoti tik USB įkrovimo laidą, kuris tiekiamas su dronu.
9. Nejunkite akumuliatoriaus tiesiai prie sieninių lizdų arba automobilio cigarečių degiklio lizdų.
10. Nemėginkite jokiu būdu išardyti ar modifikuoti baterijos.
11. Nenaudokite baterijos, jei ji skleidžia kvapą, generuoja šilumą, pakeičia spalvą arba deformuojasi, arba atrodo nenormali bet kokiu būdu. Jei baterija naudojama arba įkraunama, nedelsdami išimkite ją iš prietaiso arba įkroviklio ir nutraukite naudojimą.
12. Neperverkite akumuliatoriaus korpuso vinimi ar kitu aštriu daiktu, nesudaužykite jo plaktuku ir neužlipkite ant jo!
13. Visada įkraukite baterijas ugniai atsparioje talpykloje ir atokiau nuo degių medžiagų. Nekraukite ant paviršių, kurie gali užsidegti. Tai apima: medieną, audinį, kilimą arba prietaiso programą.
14. Nemerkite akumuliatoriaus į vandenį ir neleiskite jam sušlapti.
15. Nelydykite akumuliatoriaus gnybto tiesiogiai.
16. Laikykite bateriją vaikams ar naminiams gyvūnams nepasiekiamoje vietoje.
17. Nesukelkite akumuliatoriuje trumpojo jungimo, jungdami laidus ar kitus metalinius daiktus prie teigiamo (+) ir neigiamo (-) gnybtų.

Li-Po baterijų išmetimas ir perdirbimas
Ličio polimerų atliekos baterijos negali būti išmestos su buitinėmis atliekomis. Susisiekite su vietine aplinkosaugos ar atliekų tvarkymo agentūra arba atliekų tvarkymo agentūra arba savo modelio tiekėju arba artimiausiu Li-Po baterijų perdirbimo centru.

PRIEŽIŪRA

1. Po kiekvieno naudojimo išvalykite gaminį švaria, minkšta šluoste.
2. Venkite ilgalaikio tiesioginių saulės spindulių poveikio ir venkite šilumos kaupimosi ant drono.
3. Šis prietaisas nėra atsparus vandeniui ir jokiomis aplinkybėmis neturi būti panardintas į vandenį. Jei prietaisas nebus visiškai sausas, įrenginys suges.
4. Dažnai tikrinkite įkrovimo kištuką ir kitus priedus, ar nėra pažeidimų požymių. Jei kuri nors prietaiso dalis yra pažeista, susilaikykite nuo skraidymo, kol bus atlikta priežiūra.

PAKUOTĖS TURINYS

Nr.	Dalies pavadinimas	Paveikslėlis	Kiekis
1	Dronas		1
2	Siųstuvas		1
3	Kamera ir USB duomenų kabelis		1
4	Kameros laikiklis		1
5	Telefono laikiklis		1
6	Drono baterija		1
7	Sraigtai		8
8	Važiuoklė		2
9	Įkrovimo perdavimo dėžutė		1
10	Balansinis įkroviklis		1
11	USB įkrovimo kabeliai		1
12	Atsuktuvas		1
13	Sraigto veržliaraktis		1
14	Kameros kilimėlis		1
15	Baterijos įkrovimo krepšys		1
16	8 GB TF kortelė (įdiegta kameroje)		1
17	Naudojimo instrukcijos		1

ĮDIEGIMAS

Telefono laikiklis

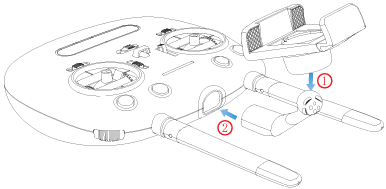

1. Kaip parodyta paveikslėlyje, įdiekite telefono laikiklį į siųstuvą. (1 pav.)

   1 pav.
2. Norėdami nuimti, paspauskite telefono laikiklio sagtį. (2 pav.)

   2 pav.

Kamera

1. Pritvirtinkite kameros kilimėlį prie galinės kameros pusės. (3 pav.)

   3 pav.
2. Prijunkite USB datos kabelį prie kameros. (4 pav.)

   4 pav.
3. Įdiekite kamerą į kameros laikiklį ir užfiksuokite ją. (5 pav.)

   5 pav.
4. Įdiekite kameros laikiklį į droną ir prijunkite USB datos kabelį prie drono ir užfiksuokite jį. (6 pav.)

   6 pav.

Važiuoklė

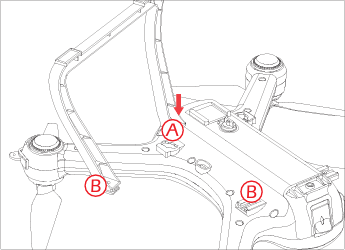

1. Padarykite, kad važiuoklės pusės "A" tikslas būtų įkištas į skylę "A" ant drono. (7 pav.)

   7 pav.

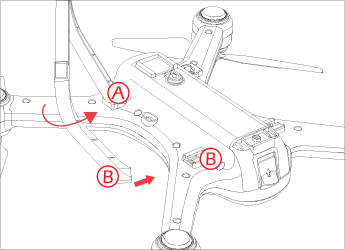

2. Pasukite važiuoklę į vidų, tada įstumkite važiuoklės pusę "B" į skylę "B" ant drono, kad užbaigtumėte diegimą. (8 pav.)

   8 pav.

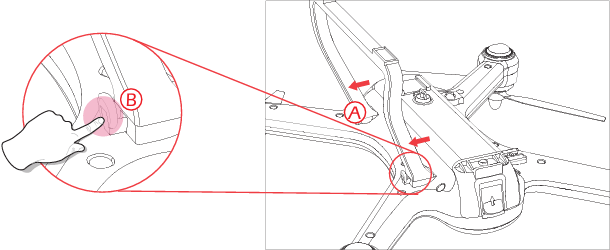

3. Norėdami nuimti, paspauskite važiuoklės šone esančią sagtį. (9 pav.)

   9 pav.

Sraigtai

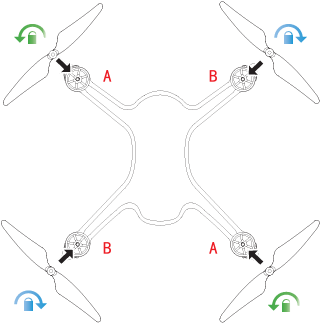

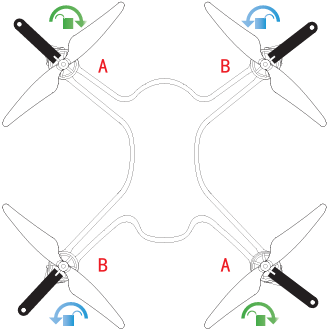

1. Įdiegimas: įdiekite sraigtą ant variklio veleno pagal „A/B“ atitinkamą padėtį ir pasukite, kad priveržtumėte sraigtą pagal sraigto piktogramą „Lock“ (Užrakinti). (10 pav.)

   10 pav.
2. Pašalinimas: suimkite bešepetinį variklį su sraigto veržliarakčio įrankiu ir pasukite pagal sraigto piktogramą „unlock“ (atrakinti), kad pašalintumėte. (11 pav.)

   11 pav.

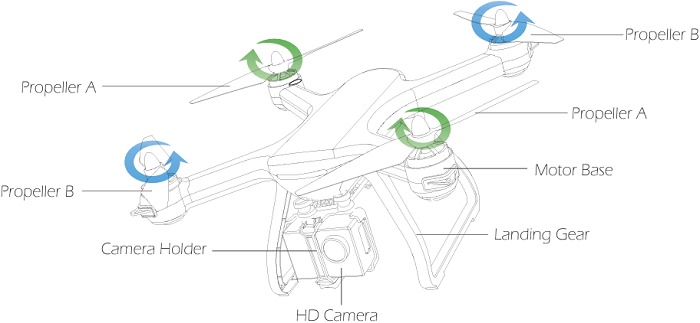

DRONO INFORMACIJA

TRANSMITTER DETAILS

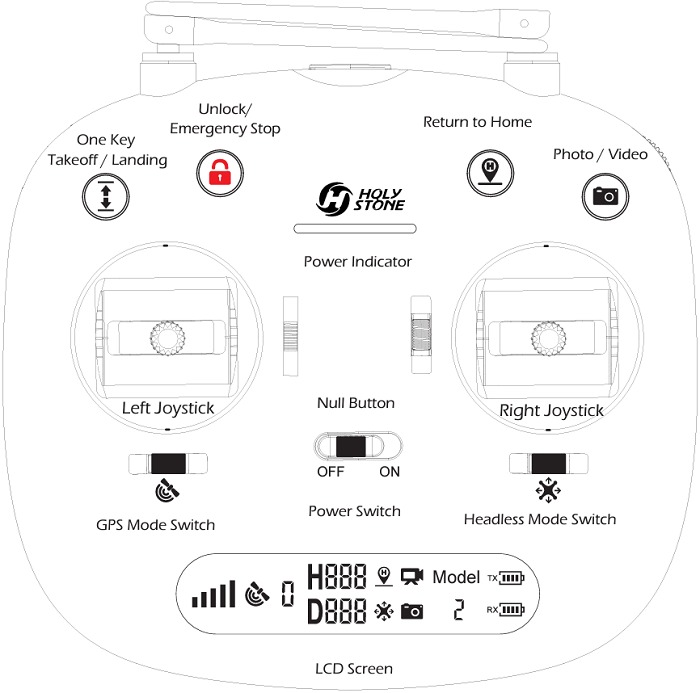

Siųstuvo funkcijos

One Key Take off /Landing: Vienas mygtukas pakilimui, vienas mygtukas nusileidimui.

Unlock /Emergency Stop:
Paspauskite "", varikliai pradeda suktis ir dronas atrakinamas.
Laikykite mygtuką 3 sekundes, kad įjungtumėte avarinį sustabdymą.

Return to Home: Funkcija Return to Home grąžina droną į paskutinį užregistruotą namų tašką.

Photo /Video:
Paspauskite "" norėdami nufotografuoti, laikykite mygtuką 2 sekundes, kad nufilmuotumėte vaizdo įrašą.

GPS Mode Switch:
Įjunkite siųstuvą, numatytoji būsena yra GPS režimas. Galite išjungti GPS slinkdami mygtuką. Patikrinkite piktogramą "" LCD ekrane, kad patvirtintumėte, ar GPS įjungtas, ar išjungtas.

Headless Mode Switch:
Įjunkite siųstuvą, numatytoji būsena yra režimas be galvos. Galite įjungti režimą be galvos slinkdami mygtuką. Patikrinkite piktogramą "" LCD ekrane, kad patvirtintumėte, ar režimas be galvos įjungtas, ar išjungtas.

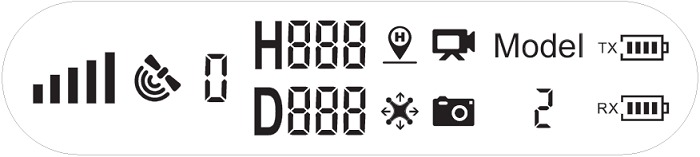

LCD ekrano funkcijos

Signalo stiprumas

GPS režimas

Palydovo numeris

Aukštis (metrais)

Atstumas (metrais)

Grįžimas vienu klavišu

Režimas be galvos

Vaizdo įrašas

Nuotrauka

Siųstuvo droselio režimas

Siųstuvo baterijos lygis

Drono baterijos lygis

Režimo jungiklis

MODE 2 (Numatytasis nustatymas bus MODE 2 (droselis kaire ranka))

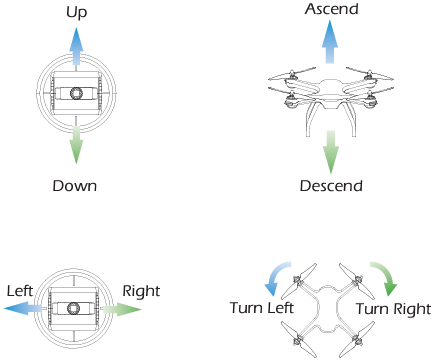

Left Joystick

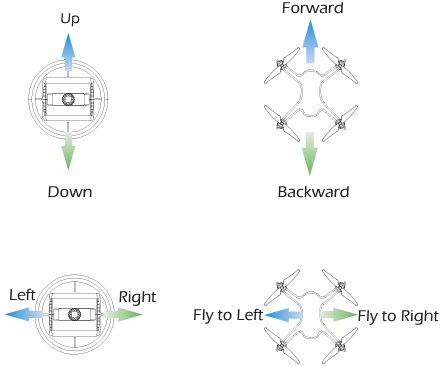

Right Joystick

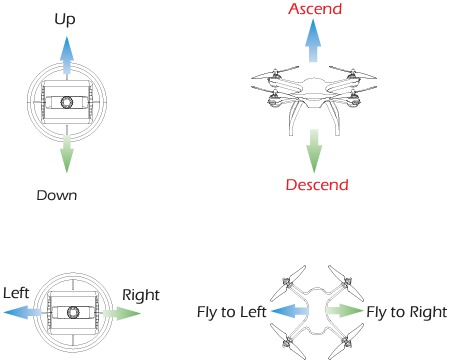

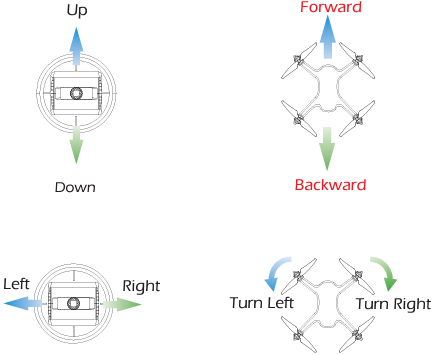

MODE 1

1. Laikykite nuspaudę "" ir įjunkite maitinimo jungiklį.
2. Paspauskite mygtuką "" 3 sekundes, kad įjungtumėte MODE 1.

Left Joystick

Right Joystick

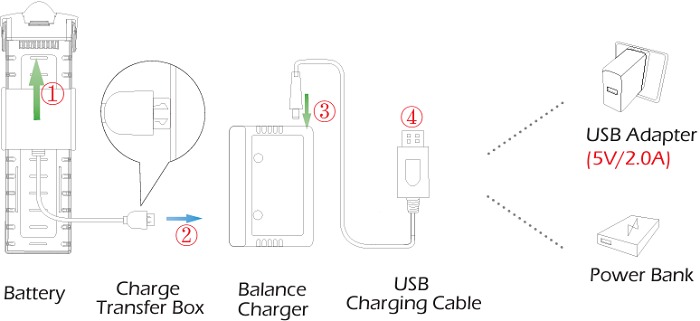

ĮKROVIMAS

1. Prijunkite akumuliatorių, įkrovimo perkėlimo dėžutę, balansavimo įkroviklį ir USB įkrovimo laidą.
2. Prijunkite USB įkrovimo laidą prie maitinimo bloko arba USB adapterio (5V/2.0A) įkrovimui.

• Kai akumuliatorius įkraunamas, žalia lemputė lėtai mirksi, o raudona lemputė dega.
• Kai akumuliatorius visiškai įkrautas, žalia ir raudona lemputės dega.
• Prieš įkraudami atidžiai patikrinkite skyriaus "Akumuliatoriaus naudojimas" turinį, esantį "Saugos gairės"!
• Įkiškite kištuką teisingai. Jei jis įkištas atvirkščiai, akumuliatoriaus nepavyks įkrauti.


VALDYMO VADOVAS

Visos toliau šiame vadove nurodytos operacijos atliekamos MODE 2.

Atsisiųsti programėlę

iOS

Android APP on Google play

Nuskaitykite QR kodą, prisijunkite prie App Store™ arba Google™ Play ir nemokamai atsisiųskite programą "Ophelia GPS".

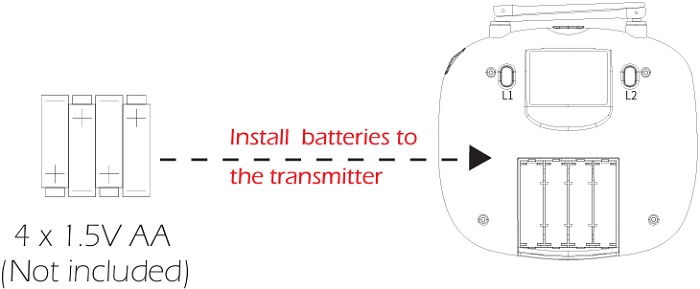

Siųstuvo akumuliatorius

Visada atkreipkite dėmesį į akumuliatoriaus poliškumą, kai įdedate akumuliatorius, kad įsitikintumėte, jog jie tinkamai įdėti.

Drono akumuliatorius

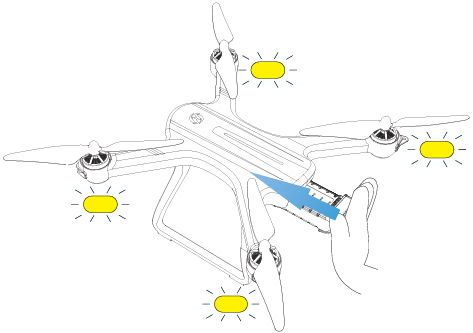

Instaliavimas:

Įstumkite akumuliatorių į akumuliatoriaus skyrių, geltonos drono LED lemputės greitai mirksės.
Įsitikinkite, kad išgirdote spragtelėjimo garsą, rodantį, kad akumuliatorius tvirtai įdėtas.

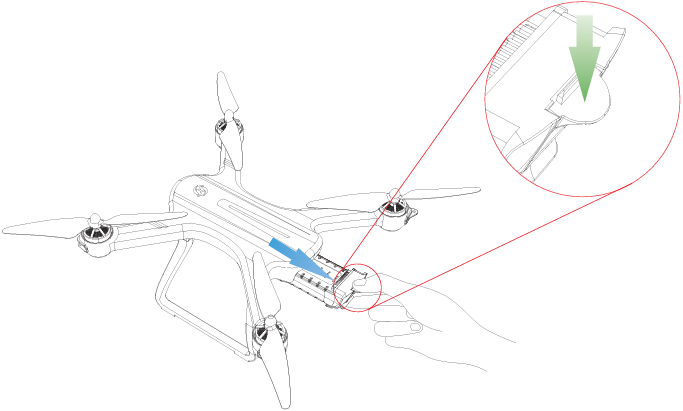

Akumuliatoriaus išėmimas:

Paspauskite sagtį akumuliatoriaus gale ir traukite atgal, kad išimtumėte akumuliatorių.

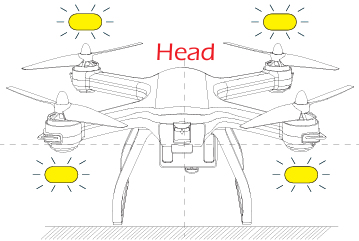

Susiejimas

1. Padėkite droną ant lygaus paviršiaus priekiu į priekį.

2. Laikykite nuspaudę "" mygtuką ir paslinkite maitinimo jungiklį į dešinę, kad įjungtumėte siųstuvą.

3. Piktograma "" siųstuvo LCD ekrane yra pilna, dronas sėkmingai susietas.

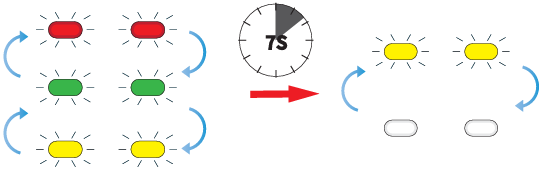

Inicijavimo aptikimas

Padėkite droną ant lygaus paviršiaus ir jis pereis į "Inicijavimo aptikimą". Raudonos, žalios ir geltonos drono LED lemputės pakaitomis mirksės maždaug 7 sekundes, kad būtų baigtas pradinis aptikimas. Šiuo metu priekinės ir galinės geltonos drono LED lemputės pakaitomis mirksės.
(Jei siųstuvas neįjungiamas laiku po to, kai įjungiamas dronas, indikatoriaus lemputė taps geltona ir pakaitomis mirksės.)

Giro kalibravimas

Pastumkite abi vairasvirtes žemyn į apatinį kairįjį kampą. Žalia LED lemputė mirksės. Kai priekinės ir galinės geltonos drono LED lemputės pakaitomis mirksės, tai reiškia, kad kalibravimas baigtas.

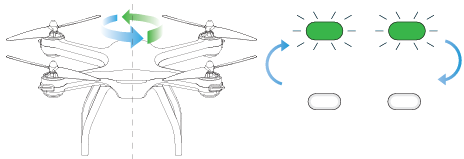

Kompaso kalibravimas

1. Laikykite droną horizontaliai ir sukite droną maždaug 3 ratus. O žalios drono LED lemputės pakaitomis mirksės. (12 pav.)

   12 pav.

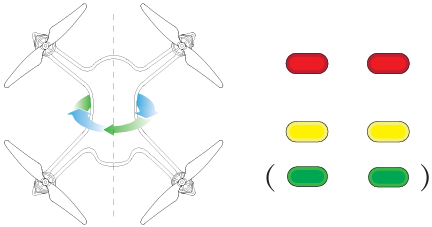

2. Laikykite droną vertikaliai ir sukite droną maždaug 3 ratus. Priekinės raudonos lemputės ir galinė geltona lemputė taps vientisos spalvos. (13 pav.)

   13 pav.
   (Šiuo metu, jei GPS gauna signalą iš 7 ar daugiau palydovų, drono indikatoriaus lemputė priekyje pasikeis į raudoną, o gale - į žalią.)

Programos naudojimas

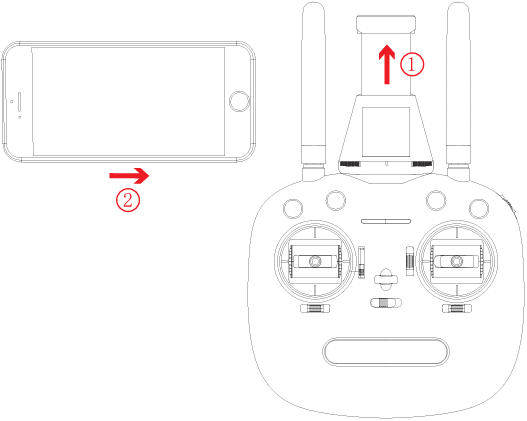

(Ištraukite telefono laikiklį ir užfiksuokite telefoną.)

Prijunkite savo išmanųjį telefoną prie drono Wi-Fi ir patikrinkite drono būseną programoje "Ophelia GPS".

1. Išmaniajame telefone paleiskite galimų Wi-Fi tinklų paiešką:
2. Pasirinkite Wi-Fi tinklą: HolyStoneFPV_*****
3. Palaukite, kol jūsų išmanusis telefonas prisijungs prie drono Wi-Fi tinklo.
   Šis ryšys paprastai pavaizduojamas Wi-Fi logotipu, rodomu jūsų išmaniojo telefono ekrane.
4. Įeikite į Ophelia GPS programą.
   > Ryšys tarp jūsų išmaniojo telefono ir drono užmezgamas automatiškai.

Atrakinti

Atrakinkite droną

Kai kompaso kalibravimas bus baigtas, atrakinkite droną, kad galėtumėte skristi.

1 metodas: Paspauskite mygtuką Unlock (Atrakinti) (14 pav.). Varikliai pradeda suktis ir dronas atrakinamas.

14 pav.
2 metodas: Pastumkite kairę lazdelę į apatinį dešinįjį kampą, o dešinę lazdelę - į apatinį kairįjį kampą tuo pačiu metu (15 pav.), kad atrakintumėte droną.

15 pav.

Patarimai: Atrakinus droną, variklis automatiškai nustos suktis, jei dronas nebus skraidinamas per 10 sekundžių.

Užrakinkite droną

Kai dronas nusileidžia ant žemės, patraukite droselio svirtį į apatinę padėtį ir palaikykite 3 sekundes, variklis nedelsiant sustos. Dronas dabar užrakintas.

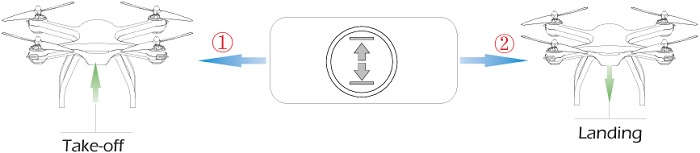

Pakilimas/nusileidimas vienu klavišu

1. Kai dronas atrakintas, paspauskite mygtuką Pakilimas/nusileidimas vienu klavišu, dronas automatiškai pakils ir sklandys maždaug 7–11 pėdų aukštyje.
2. Kai dronas skrenda, dar kartą paspauskite mygtuką Pakilimas/nusileidimas vienu klavišu, dronas automatiškai nusileis ant žemės.


Patarimai: Prieš skrendant įsitikinkite, kad GPS režimas įjungtas, jei dronas pasimestų!

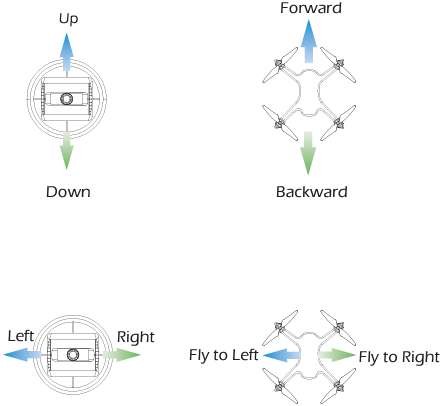

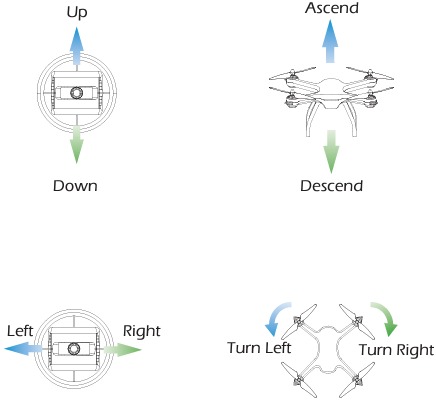

Skrydžio valdymas

Valdykite skrydį naudodami vairasvirtes.

Left Joystick

Right Joystick

FUNKCIJŲ IŠSAMI INFORMACIJA

Siųstuvo kalibravimas

• Siųstuvo kalibravimas atliktas pagal numatytuosius nustatymus. Nereikia kalibruoti vairasvirtės, nebent pilotas pajuto nenormalų lazdelės judėjimą.
• Kalibruodami siųstuvo vairasvirtę, neįjunkite drono.

1. Vienu metu palaikykite nuspaudę "" mygtuką ir pastumkite maitinimo jungiklį į dešinę. (16 pav.)

   16 pav.
2. Paspauskite "" 3 sekundes, siųstuvas atsiųs 3 pyptelėjimus. (17 pav.)

   17 pav.
3. Visu apskritimu pasukite abi kairiąją ir dešiniąją vairasvirtes bet kuria kryptimi 2 apskritimus. (18 pav.)

   18 pav.
4. Paspauskite "" 3 sekundes, siųstuvas pyptelės 3 kartus. Siųstuvo kalibravimas baigtas. (19 pav.)

   19 pav.

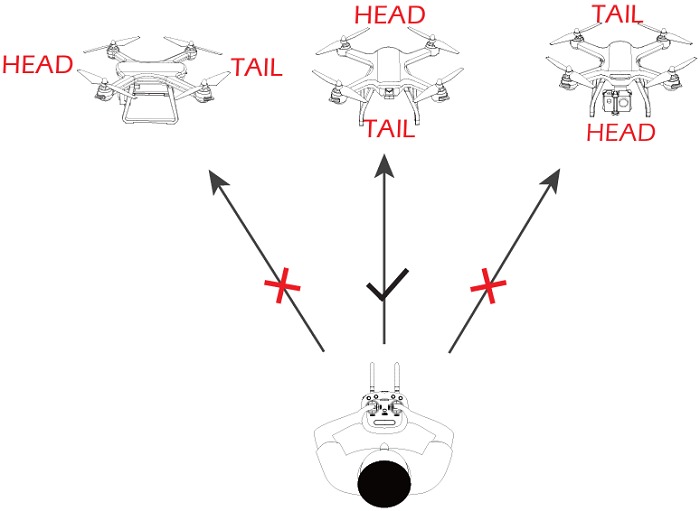

„Headless“ režimas

1. Pastumkite „Headless“ režimo mygtuką, kai LCD ekrane pasirodys "" piktograma, tai reiškia, kad įjungtas „Headless“ režimas.
2. Dar kartą pastumkite „Headless“ režimo mygtuką, kai LCD ekrane išnyks "" piktograma, tai reiškia, kad išjungtas „Headless“ režimas.
   (Kiekvieną kartą įjungus siųstuvą, pagal numatytuosius nustatymus „Headless“ režimas yra išjungtas.)

Įsitikinkite, kad pilotas stovi ta pačia kryptimi, kaip ir drono galva, kai dronas pakyla.

„Headless“ režimu priekinė kryptis yra ta kryptis, į kurią nukreipta drono galva, kai dronas pakyla.
Siekdami užtikrinti, kad pilotas galėtų pasakyti drono kryptį, rekomenduojame pilotams stovėti ta pačia kryptimi, kaip ir drono galva, kai dronas pakyla.
Jei taip yra, kai pilotas stumia krypties vairasvirtę į priekį / atgal, dronas skris į priekį / atgal jo link. Jei pilotas perkelia dešinę lazdelę į kairę / į dešinę, dronas judės į kairę / į dešinę piloto atžvilgiu.

Grįžimas namo (RTH)

Funkcija „Grįžimas namo“ grąžina droną į paskutinį įrašytą namų tašką.
Namų taškas yra vieta, kurioje dronas pakyla, arba skrydžio metu GPS pirmą kartą gauna signalą iš 7 ar daugiau palydovų, esama drono padėtis bus įrašyta kaip namų taškas.

Išmanusis RTH

Jei yra GPS signalas (gaunami 7 ar daugiau palydovų) ir namų taškas buvo įrašytas anksčiau, paspauskite "" mygtuką ant siųstuvo, dronas grįš atgal į namų tašką.
Išeikite iš RTH režimo dar kartą paspausdami "" mygtuką arba pastumkite droselio vairasvirtę.

Avarinis RTH

Jei yra GPS signalas (mažiausiai 7 palydovai) ir namų taškas buvo įrašytas anksčiau. Avarinis grįžimas bus suaktyvintas, jei siųstuvo signalas nutrūks ilgiau nei 6 sekundes. Dronas automatiškai pradės grįžimo procedūrą ir grįš į paskutinį įrašytą namų tašką. Galite išeiti iš "Avarinio RTH" režimo paspausdami "Grįžti namo" mygtuką arba pastumdami droselio vairasvirtę, jei siųstuvo signalas atkuriamas.

• Vykdant avarinio grįžimo procedūrą, dronas negali išvengti kliūčių.
• Dronas negali grįžti namo, jei GPS signalas yra silpnas (palydovų skaičius mažesnis nei 7).
• Jei nėra GPS signalo ir siųstuvo signalas nutrūksta ilgiau nei 6 sekundes, dronas negrįš namo, bet lėtai nusileis, kol nusileis ant žemės ir užrakins droną.

Žemos įtampos RTH

1. Kai drono galiniai žibintai lėtai mirksi, "" simbolis rodomas siųstuvo ekrane, bus suaktyvintas pirmasis žemos įtampos RTH. Ir dronas grįš automatiškai esant šioms dviem sąlygoms: (Šiuo metu dronas gali skristi tik saugiu atstumu, ne didesniu kaip 98 pėdos aukštyje ir ne didesniu kaip 328 pėdų atstumu.)

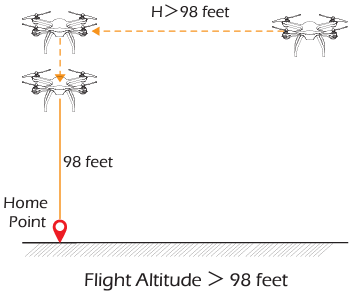

   1. Kai skrydžio aukštis yra didesnis nei 98 pėdos, dronas skris atgal virš namų taško, tada automatiškai nusileis iki 98 pėdų aukščio ir išeis iš pirmojo žemos įtampos RTH.

   2. Kai skrydžio aukštis yra mažesnis nei 98 pėdos, dronas automatiškai pakils iki 98 pėdų aukščio, tada skris atgal virš namų taško ir išeis iš pirmojo žemos įtampos RTH.

2. Kai drono galiniai žibintai greitai mirksi, "" simbolis rodomas siųstuvo ekrane, o siųstuvas skleidžia garsą "Di..., Di...". Šiuo metu bus suaktyvintas antrasis žemos įtampos RTH.

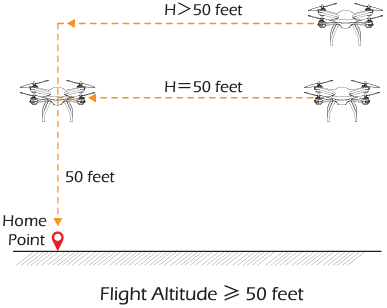

   1. Kai skrydžio aukštis yra didesnis arba lygus 50 pėdų, dronas išlaikys esamą aukštį ir grįš Skrydžio aukštis ≥ 50 pėdų virš namų taško, tada nusileis vertikaliai.

   2. Kai skrydžio aukštis yra mažesnis nei 50 pėdų, dronas automatiškai pakils iki 50 pėdų aukščio, tada skris atgal virš namų taško ir nusileis vertikaliai.


DRONO BŪSENOS RODIKLIS

Rodiklio būsena		Reikšmės
	Priekiniai ir galiniai žibintai greitai mirksi šviesiai geltonai.	Dronas neprijungtas prie siųstuvo.
	Pakaitomis mirksi raudona, žalia ir geltona šviesos.	Dronas yra inicijavimo aptikimo būsenoje.
	Priekinis žibintas šviečia raudonai, galinis žibintas šviečia šviesiai geltonai.	Nėra GPS signalo arba silpnas GPS signalas.
	Priekinis žibintas šviečia raudonai, galinis žibintas šviečia žaliai.	Geras GPS signalas.
	Priekiniai ir galiniai žibintai greitai mirksi žaliai.	Esant giroskopo kalibravimo būsenai.
	Priekiniai ir galiniai žibintai pakaitomis mirksi žaliai.	Kompaso horizontalus kalibravimas baigtas.
	Priekiniai ir galiniai žibintai pakaitomis mirksi geltonai.	Inicijavimo aptikimas baigtas arba giroskopo kalibravimas baigtas.
	Priekinis žibintas šviečia raudonai, galinis žibintas lėtai mirksi raudonai.	Įjunkite pirmąjį žemos įtampos RTH.
	Priekinis žibintas šviečia raudonai, galinis žibintas greitai mirksi raudonai.	Įjunkite antrąjį žemos įtampos RTH.

SPECIFIKACIJOS

DRONAS

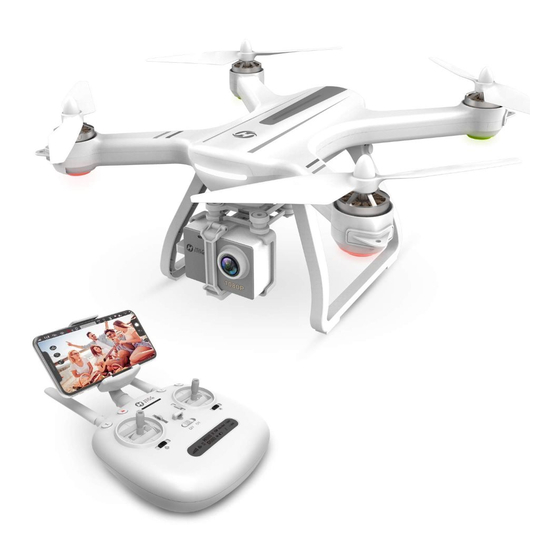

Modelis: HS700
Svoris: 580 g / 20,4 uncijos
Skrydžio laikas: 20 minučių
Variklio modelis: 2204 1500KV
Darbinės temperatūros diapazonas: nuo 32° iki 104°F
Matmenys: 220 x 220 x 155 mm

KAMERA
Vaizdo įrašymo režimai: HD1920×1080p
Nuotrauka: JPEG
Vaizdo įrašas: AVI
MAX palaikomos TF kortelės: 32 GB (nepridedama)
Darbinės temperatūros diapazonas: nuo 32° iki 104°F

SIŲSTUVAS
Darbinis dažnis: 2,4 GHz
MAX perdavimo atstumas: 3200 pėdų
Darbinės temperatūros diapazonas: nuo 32° iki 104°F
Baterija: 4×1,5 V AA baterijos (nepridedamos)

USB ĮKROVIMO KABELIS
Įtampa: 5 V
Nominali galia: ≤10 W

DRONO BATERIJA
Talpa: 2800 mAh
Įtampa: 7,4 V
Baterijos tipas: Li-po Energija: 20,72 Wh
Įkrovimo galia: 5–10 W
Įkrovimo temperatūros diapazonas: nuo 41° iki 104°F (nuo 5° iki 40°C)
Įkrovimo laikas: 5–7 valandos

GEDIMŲ ŠALINIMAS

Nr.	Problema	Sprendimas
1	Kai dronas įjungtas, indikatoriaus lemputė nuolat greitai mirksi.	Dronas yra giroskopo kalibravimo būsenoje. Padėkite droną ant lygaus paviršiaus.
2	Dronas negali sklandyti po pakilimo ir pasvyra į vieną pusę.	Padėkite droną ant lygaus paviršiaus ir pakartokite giroskopo kalibravimą.
3	Dronas vibravo skrydžio metu.	Deformuotas sraigtas, pakeiskite naują sraigtą.
4	Drono negalima atrakinti ir galinis žibintas mirksi.	Drono baterijos įtampa per žema. Visiškai įkraukite bateriją.

BENDRA INFORMACIJA

FCC pranešimas:
Šis įrenginys atitinka FCC taisyklių 15 dalį.
Veiklai taikomos šios dvi sąlygos:
(1)Šis įrenginys negali sukelti žalingų trukdžių.
(2)Šis įrenginys turi priimti bet kokius gaunamus trukdžius, įskaitant trukdžius, kurie gali sukelti nepageidaujamą veikimą.

PASTABA: Ši įranga buvo išbandyta ir nustatyta, kad ji atitinka B klasės skaitmeninio įrenginio apribojimus pagal FCC taisyklių 15 dalį. Šie apribojimai skirti užtikrinti tinkamą apsaugą nuo žalingų trukdžių gyvenamojoje aplinkoje. Ši įranga generuoja ir gali spinduliuoti radijo dažnio energiją ir, jei ji neįrengta ir naudojama pagal instrukcijas, gali sukelti žalingų trukdžių radijo ryšiui. Tačiau nėra jokios garantijos, kad tam tikrame įrengime trukdžių nebus. Jei ši įranga sukelia žalingų trukdžių radijo ar televizijos priėmimui, kuriuos galima nustatyti išjungiant ir įjungiant įrangą, vartotojas raginamas pabandyti ištaisyti trikdžius viena ar daugiau iš šių priemonių:

• Perorientuokite arba perkelkite priimančiąją anteną.
• Padidinkite atstumą tarp įrangos ir imtuvo.
• Prijunkite įrangą į lizdą, kuris priklauso grandinei, besiskiriančiai nuo tos, prie kurios prijungtas imtuvas.
• Kreipkitės pagalbos į pardavėją arba patyrusį radijo/TV techniką.

Pakeitimai arba modifikacijos, kurių aiškiai nepatvirtino už atitiktį atsakinga šalis, gali panaikinti vartotojo teisę naudoti įrangą.

Radijo dažnių poveikis
Įranga atitinka FCC spinduliuotės poveikio ribas, nustatytas nekontroliuojamai aplinkai. Šis įrenginys turi būti įrengtas ir naudojamas mažiausiu 20 cm atstumu tarp radiatoriaus ir jūsų kūno.

IC pranešimas:
Šis įrenginys atitinka „Canada Industry“ licencijai netaikomą RSS standartą (-us). Veiklai taikomos šios dvi sąlygos:
(1)šis įrenginys negali sukelti trukdžių; ir
(2)šis įrenginys turi priimti bet kokius trukdžius. Įskaitant trukdžius, kurie gali sukelti nepageidaujamą įrenginio veikimą.

CAN NMB-3 (B)
Radijo dažnių poveikis
Pareiškimas dėl spinduliuotės poveikio:
Ši įranga atitinka IC spinduliuotės poveikio ribas, nustatytas nekontroliuojamai aplinkai. Ši įranga turi būti įrengta ir naudojama mažiausiu 20 cm atstumu tarp radiatoriaus ir jūsų kūno.

KAIP PERDIRBTI ŠĮ PRODUKTĄ

Šis simbolis ant gaminio arba jo dokumentuose rodo, kad jo negalima išmesti kartu su buitinėmis atliekomis.
Nekontroliuojamas atliekų išmetimas gali pakenkti aplinkai arba žmonių sveikatai. Atskirkite savo įrenginį nuo kitų rūšių atliekų, kad galėtumėte jį atsakingai perdirbti.
Tai padės puoselėti tvarų materialinių išteklių pakartotinį naudojimą.
Kviečiame susisiekti su savo mažmenininku arba pasiteirauti vietos rotušėje, kad sužinotumėte, kur ir kaip galima perdirbti droną.

ĮSPĖJIMAS DĖL AKUMULIATORIAUS

1. Nesilaikant visų nurodymų, galite sunkiai susižaloti, nepataisomai sugadinti akumuliatorių ir sukelti gaisrą, dūmus ar sprogimą.
2. Prieš įkraudami arba naudodami akumuliatorių, visada patikrinkite jo būklę.
3. Pakeiskite akumuliatorių, jei jis buvo numestas arba jei jaučiamas kvapas, perkaitimas, spalvos pasikeitimas, deformacija ar nutekėjimas.
4. Niekada nenaudokite nieko kito, išskyrus patvirtintą LiPo įkroviklį akumuliatoriui. Visada naudokite subalansuojantį įkroviklį LiPo elementams arba LiPo elemento balansavimo įrenginį. Rekomenduojama nenaudoti jokio kito įkroviklio, nei tas, kuris pateikiamas kartu su produktu.
5. Akumuliatoriaus temperatūra niekada neturi viršyti 60 °C (140 °F), kitaip akumuliatorius gali būti sugadintas arba užsidegti.
6. Niekada neįkraukite ant degiojo paviršiaus, šalia degių produktų arba transporto priemonės viduje (geriau įdėkite akumuliatorių į nedegią ir nelaidžią talpyklą).
7. Niekada nepalikite akumuliatoriaus be priežiūros įkrovimo proceso metu. Niekada neišardykite ir nemodifikuokite korpuso laidų arba nepradurkite elementų. Visada įsitikinkite, kad įkroviklio išėjimo įtampa atitinka akumuliatoriaus įtampą. Nesukelkite trumpojo jungimo akumuliatoriams.
8. Niekada nelaikykite LiPo akumuliatoriaus drėgmėje ar tiesioginėje saulės šviesoje arba nelaikykite jo vietoje, kur temperatūra gali viršyti 60 °C (pavyzdžiui, automobilyje saulėje).
9. Visada laikykite jį vaikams nepasiekiamoje vietoje.
10. Netinkamas akumuliatoriaus naudojimas gali sukelti gaisrą, sprogimą ar kitą pavojų.
11. Neįkraunami akumuliatoriai neturi būti įkraunami. Įkraunami akumuliatoriai turi būti įkraunami tik prižiūrint suaugusiesiems.
12. Negalima maišyti skirtingų tipų akumuliatorių arba naujų ir naudotų akumuliatorių.
13. Akumuliatoriai turi būti įdėti tinkamai pagal poliškumą.
14. Tiekimo gnybtai neturi būti trumpai jungiami. Reguliariai tikrinkite transformatorių arba akumuliatoriaus įkroviklį, ar nepažeistas jų laidas, kištukas, gaubtas ir kitos dalys, ir jų negalima naudoti, kol žala nebus pašalinta.
15. Pakuotę reikia laikyti, nes joje yra svarbi informacija.
16. Žaislas turi būti prijungtas tik prie II klasės įrangos, pažymėtos simboliu.

ES radijo dažnio galia (EIRP): 10 dBm (2413 MHz ~ 2461 MHz)

1. Maksimali EUT veikimo temperatūra yra 45 °C. ir neturėtų būti žemesnė nei -10 °C.
2. Įrenginys atitinka radijo dažnių specifikacijas, kai įrenginys naudojamas 0 mm atstumu nuo jūsų kūno.
3. Atitikties deklaracija.

Mes, Xiamen Huoshiquan Import & Export CO., LTD, pareiškiame, kad esminiai reikalavimai, atitinkantys direktyvą 2014/53/ES, RoHS direktyvą 2011/65/ES ir Saugos direktyvą 2009/48/EB, buvo visiškai įvykdyti mūsų gaminiui su toliau nurodytu:
Produkto pavadinimas: NUOTOLINIO VALDYMO MODELIS/RADIJO VALDYMAS
Modelis/ženklas: HS700/HOLYSTONE
Atitikties pareiškimą galima rasti šiuo adresu: http://www.holystone.com/Download/CE/HS700_EU_DOC.pdf
Šis produktas gali būti naudojamas visose ES valstybėse narėse.

INFORMACIJA APIE GAMINTOJĄ

Gamintojas
Xiamen Huoshiquan Import & Export CO., LTD
Room 703,No. 813-2 Xiahe Road, Siming District, XIAMEN, China
+1(855) 888-6699

FAA REGISTRACIJA: LAIKYKITĖS VISŲ FEDERALINIŲ, VALSTIJŲ IR VIETOS FAA ĮSTATYMŲ. JŪS GALITE REIKĖTI UŽREGISTRUOTI SAVE IR SAVO DRONĄ FAA.

Gavę registracijos pažymėjimą, turite bet kokiu būdu, pvz., nuolatiniu žymekliu, etikete, graviravimu, pažymėti savo unikalų FAA registracijos numerį ant drono. Šis numeris turi būti lengvai pasiekiamas ir palaikomas tokios būklės, kad būtų įskaitomas ir įskaitomas atidžiai apžiūrėjus vizualiai.

NE skraidinkite drono šalia oro uostų ar kitų nesankcionuotų vietų. Laikykitės visų Federalinės aviacijos administracijos (FAA) taisyklių, skirtų mažų bepiločių orlaivių sistemų (sUAS) suvestinei.
Skaitykite: Modelinės aviacijos akademijos (AMA) informacinę brošiūrą „Žinokite prieš skrisdami“.

Nuorodos

• Holy Stone - geroms akimirkoms
• http://www.holystone.com/Download/CE/HS700_EU_DOC.pdf

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti „Holy Stone HS700“ kvadrokopterio vadovas

Prieinamos kalbos
