Audio-Technica AT8035 - Handleiding voor condensatormicrofoon met lijn + gradiënt

Inhoud

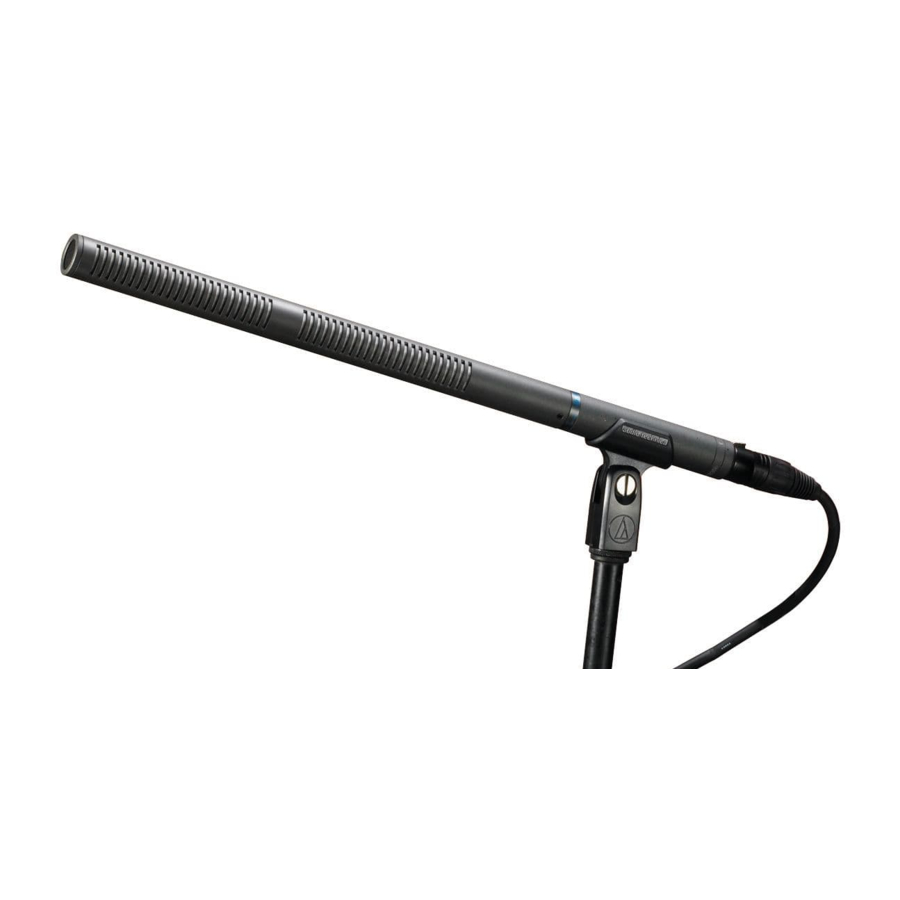

Audio-Technica AT8035 Microfoon

Veiligheidsmaatregel

Dank u voor de aankoop van dit product. Lees voor gebruik van het product de gebruikershandleiding door om er zeker van te zijn dat u het product correct gebruikt. Bewaar deze handleiding voor toekomstig gebruik.

Hoewel dit product is ontworpen om veilig te worden gebruikt, kan onjuist gebruik leiden tot een ongeluk. Om de veiligheid te waarborgen, dient u alle waarschuwingen en voorzorgsmaatregelen in acht te nemen tijdens het gebruik van het product.

Voorzorgsmaatregelen voor het product

  • Stel het product niet bloot aan sterke schokken om storingen te voorkomen.
  • Het is verboden het product te demonteren, te wijzigen of te proberen te repareren.
  • Hanteer het product niet met natte handen om elektrische schokken of letsel te voorkomen.
  • Bewaar het product niet in direct zonlicht, in de buurt van verwarmingstoestellen of op een warme, vochtige of stoffige plaats.

Voorzichtigheid bij batterijgebruik

  • Houd de batterij buiten het bereik van kinderen.
  • Neem de juiste polariteit in acht zoals aangegeven.
  • Stel de batterij niet bloot aan overmatige hitte, zoals zonlicht, vuur en dergelijke.
  • Houd altijd rekening met de milieuaspecten en volg de plaatselijke voorschriften bij het weggooien van batterijen.
  • Verwijder de lege batterij onmiddellijk.
  • Explosiegevaar als de batterij onjuist wordt vervangen. Vervang deze alleen door hetzelfde of een gelijkwaardig type.
  • Gebruik alleen een niet-oplaadbare R6/LR6 (AA) mangaan- of alkalinebatterij.
  • Gebruik geen oplaadbare batterij.
  • Gebruik geen ander batterijtype of -model.
  • Gebruik geen lekkende batterij. Als er batterijlekkage optreedt, vermijd dan contact met de huid. Als er contact optreedt, onmiddellijk grondig wassen met water en zeep.
  • Als batterijlekkage in contact komt met uw ogen, spoel dan onmiddellijk met water en zoek medische hulp.

Aansluitprocedure

Dit product vereist fantoomvoeding.

  1. Sluit de uitgangsaansluitingen van de microfoon aan op een apparaat met een microfooningang (gebalanceerde ingang) die compatibel is met een fantoomvoeding.
    • Als het aangesloten apparaat geen fantoomvoeding ondersteunt, plaats dan één gespecificeerde batterij in het product.
  2. Bij bevestiging aan apparaten zoals videocamera's, installeert u de meegeleverde O-ringen op de microfoon om een ​​goede pasvorm tussen de microfoonhouder en de microfoon te garanderen.
    • Installeer beide O-ringen op de plaats waar de microfoon aan de houder wordt bevestigd.

De batterij plaatsen

Draai aan de handgreep en plaats de gespecificeerde batterij in de batterijhouder. Zorg ervoor dat u de (+) en (-) polariteitsaanduidingen controleert. Als er fantoomvoeding wordt geleverd met de batterij geplaatst, heeft de fantoomvoeding prioriteit.

Schakelaar instellingen

Om de oppik van laagfrequent omgevingsgeluid (zoals verkeer, luchtbehandelingssystemen, enz.), kamergalm en mechanisch gekoppelde trillingen te verminderen, zet u de low-cut filter switch aan () aan de zijkant van het product.

Specificaties

Element Vaste lading achterplaat, permanent gepolariseerde condensator
Polair patroon Lijn + gradiënt
Frequentie response 40-20,000 Hz
Low cut 80 Hz, 18 dB/octave
Open circuit sensitivity Fantoom: –38 dB (12.5 mV)
(0 dB=1 V/Pa, 1 kHz)
Batterij: –39 dB (11.2 mV)
(0 dB=1 V/Pa, 1 kHz)
Impedantie Fantoom: 250 ohm
Batterij: 300 ohm
Maximum input sound level Fantoom: 132 dB SPL (1 kHz at 1% THD)
Batterij: 120 dB SPL (1 kHz at 1% THD)
Dynamic range Fantoom: 110 dB (1 kHz at Max SPL)
Batterij: 98 dB (1 kHz at Max SPL)
Signal-to-noise ratio 72 dB (1 kHz at 1 Pa, A-weighted)
Phantom power requirements 11-52 V DC, 2 mA
Battery type 1.5 V DC R6/LR6, AA
Battery current / life 0.4 mA / 1200 hours
Switch Low cut: on/off
Weight 170 g (6.0 oz)
Dimensions 369 mm (15") long, 21 mm (0.83") head diameter
Output connector Integral 3-pin XLR-M type
Audio-Technica case style SG1
Included accessories AT8405a stand clamp for 5/8"-27 threaded stands, 5/8"-27 to 3/8"-16 threaded adapter,
AT8132 windscreen, Battery (AA/R6), O-ring×2, Protective carrying case
  • Pascal = 10 dynes/cm2 = 10 microbars = 94 dB SPL

Ter verbetering van het product kan het product zonder kennisgeving worden gewijzigd.

Polair patroon

LEGENDE

200 Hz

1 kHz

5 kHz

8 kHz

SCHAAL IS 5 DECIBEL PER DIVISIE

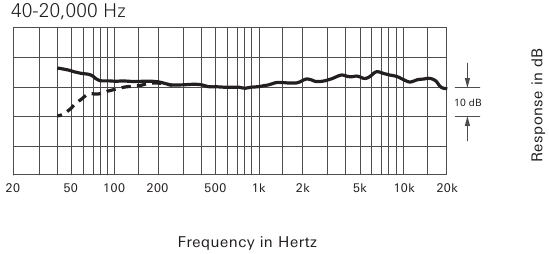

Frequentie response

Frequentie response

LEGENDE

0°, 50 cm 0°, 50cm
0°, 50 cm, Low cut

Uitgang aansluitingen

Afmetingen

Afmetingen
Eenheid: mm

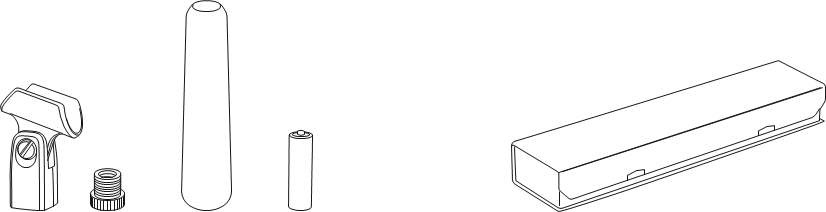

Meegeleverde accessoires

Meegeleverde accessoires

Garantie (Lees onderstaande opmerkingen aandachtig door.)

Alleen voor de VS
Informatie over de BEPERKTE GARANTIE voor eindgebruikers in de VS is beschikbaar op www.audio-technica.com/ usawarranties. U kunt ook contact opnemen met Audio-Technica U.S., Inc. om een ​​schriftelijk exemplaar van de beperkte garantie aan te vragen op 1-330-686-2600 of per post op 1221 Commerce Drive, Stow, OH 44224.

Audio-Technica Corporation
2-46-1 Nishi-naruse, Machida, Tokyo 194-8666, Japan
www.audio-technica.com
©2021 Audio-Technica Corporation
Global Support Contact: www.at-globalsupport.com
