EAGTAC GX25L2, SX25L2, MX25L2 Serie Handleiding

Introductie

EAGTAC GX25L2, SX25L2 en MX25L2 modellen bieden maximale outputprestaties, veelzijdige gebruikersinterface, robuuste bouwkwaliteit en uitgebreide accessoires zoals geen enkele andere zaklamp biedt. Deze serie is ontworpen voor politie, professionals en hobbyisten.

Snelle Specificaties

Gebruik alleen de geïntegreerde ingebouwde oplaadaansluiting om het originele EAGTAC 7.4V batterijpack op te laden. Het opladen van een onevenwichtig 7.4V 18650 batterijpack van derden, twee afzonderlijke 3.7V li-ion cellen of niet-oplaadbare batterijen (bijv. 3V CR123A) kan leiden tot schade aan de zaklamp of zelfs tot batterijlekkage of explosie.

Lithium- en Li-ion batterijen kunnen exploderen of brandwonden veroorzaken indien ze gedemonteerd, kortgesloten of blootgesteld worden aan hoge temperaturen. Niet mengen met gebruikte of andere batterijtypes of achterstevoren installeren.

Veiligheidsmaatregelen Batterij

Een batterij met een uitstekende positieve pool is vereist voor een zaklamp met fysieke batterij-omgekeerde bescherming. Gebruik voor oplaadbare li-ion batterijen een EAGTAC li-ion batterij, of een andere li-ion batterij met een compatibele lengte, diameter en prestaties. EAGTAC aanvaardt geen enkele verantwoordelijkheid voor incompatibiliteit of schade veroorzaakt door batterijen of laders van derden.

Controleer en verzeker voordat u een batterij gebruikt dat de buitenste omhulling van de batterij (de isolerende plastic film die om de metalen behuizing van de batterij zit) compleet is. Een gebroken batterijomhulling kan leiden tot kortsluiting en schade aan de zaklamp.

Lithium/Li-ion batterijen kunnen exploderen of brandwonden veroorzaken als ze gedemonteerd, blootgesteld aan hoge temperaturen of kortgesloten worden. Meng geen nieuwe/volledig opgeladen en gebruikte batterijen. Meng geen batterijen van verschillende merken, capaciteit, voltage of installeer batterijen achterstevoren. Wanneer de output begint te dimmen of er een waarschuwing voor een lage batterijspanning verschijnt, verlaag dan het outputniveau om de gebruiksduur te verlengen en vervang of laad de batterijen indien mogelijk op. Het is een goede gewoonte om de batterijen niet volledig leeg te maken. Wanneer u de zaklamp voor een lange tijd niet gaat gebruiken, verwijder dan alle batterijen uit de zaklamp.

Snelstartgids

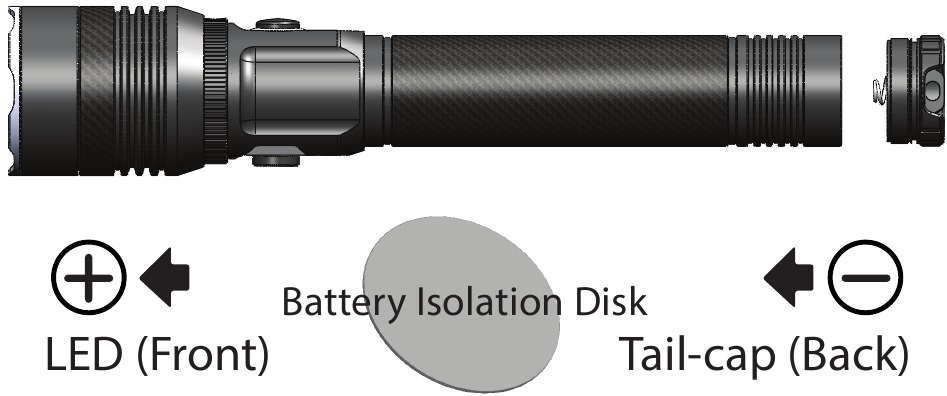

1. Draai de eindkap los en verwijder de batterij-isolatieschijf aan het einde van de batterij om te gebruiken. Als uw zaklamp niet met een batterij wordt geleverd, plaats dan nieuwe batterijen (met uitstekende bovenkant) om te gebruiken. Zorg ervoor dat de positieve polen naar de LED gericht zijn. Plaats de eindkap terug en draai stevig vast.


Basis AAN en UIT

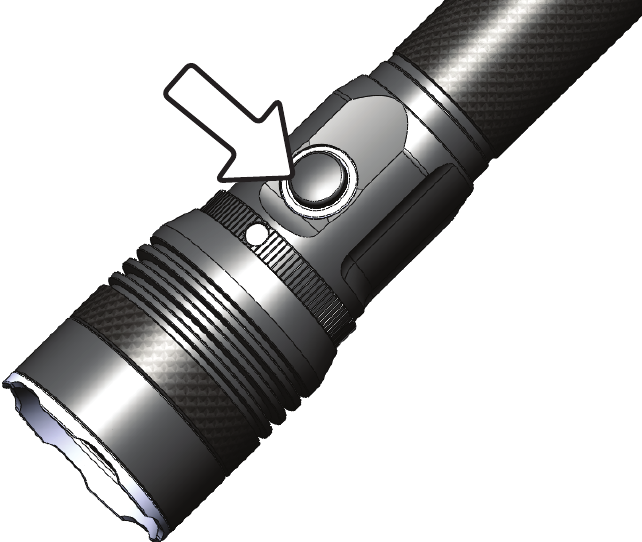

Zet het licht aan door kort op de aan/uit-knop te drukken en los te laten (<0.4s). Om het licht uit te zetten, druk nogmaals op de knop en laat deze los.

Voor kortstondig aan, houd de knop ingedrukt voor onmiddellijke output.

Outputniveau aanpassen

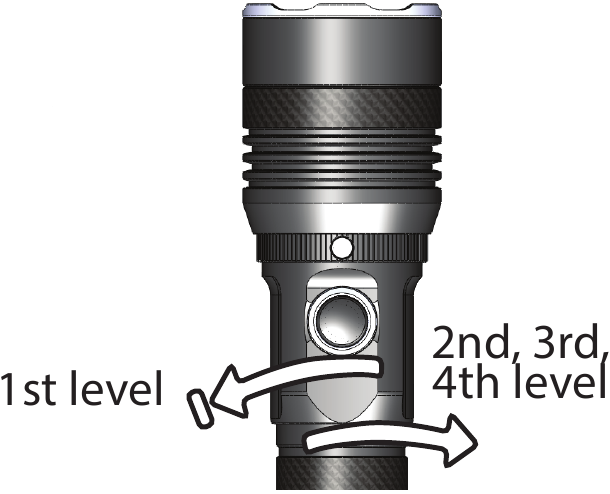

Draai de kop om te kiezen tussen vier outputniveaus. U kunt het gewenste outputniveau selecteren voordat u de zaklamp aanzet.

Om te schakelen tussen tactische en reguliere modus, zet de zaklamp aan op het 1e niveau, draai naar het 2e niveau en vervolgens vijf keer binnen vijf seconden terug naar het 1e niveau.

Verborgen AUX. instellingen

Met de kop in de strakke positie (1e niveau), losdraaien naar het 3e (of 4e niveau) en de kop binnen één seconde vastdraaien om de AUX. instelling te openen. Herhaal om door alle instellingen te bladeren. Schakel het licht uit of draai de kop los om te stoppen.

Strobe (I/II) Hi-Flash S.O.S. (I/II) Beacon Lo-Flash

Directe Turbo output

Op elk outputniveau, houd de zaklamp ingedrukt voor 100% output. Laat de knop los om terug te keren naar het vorige niveau.

Directe Strobe output

Op elk outputniveau (zelfs uitgeschakeld), dubbelklik en houd de aan/uit-knop ingedrukt voor strobe output. Laat de knop los om terug te keren naar het vorige niveau.

Batterij niveau indicator

Geeft gedurende tien seconden een schatting van de batterijduur na het wijzigen van het outputniveau of het klikken op de knop. Wanneer het batterijniveau erg laag is, knippert de hoofd-LED één keer per 30 seconden*. Verlaag de output om de batterijduur te verlengen.

Opladen

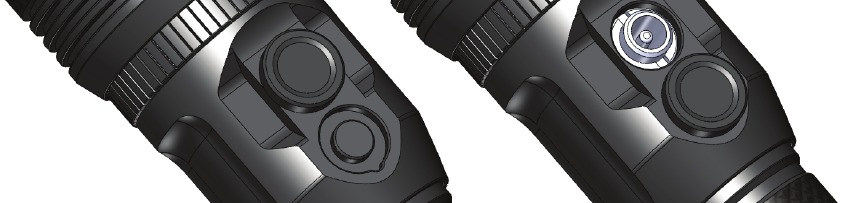

Gebruik voor oplaadbare modellen de EAGTAC DC-voedingsadapter (zie hieronder) of de EAGTAC 12V autolader om op te laden. Verwijder de waterdichte dop en steek de oplaadstekker in het stopcontact om op te laden (bewaar de dop naast het oplaadstopcontact). Plaats de waterdichte dop terug nadat het opladen is voltooid.

*Dit kan al dan niet zichtbaar zijn in uw zaklamp, omdat de beschermingsprint op de li-ion batterij de batterij kan uitschakelen voordat het LED-circuit het kritieke batterijsignaal oppikt.

Ons advies is om de zaklamp tijdens het opladen uit te schakelen voor snel en volledig opladen. Het oplaadcircuit maakt gebruik van een constante stroom- en constante spanningsmethode om de li-ion batterijen snel en veilig op te laden. De secundaire LED brandt continu blauw tijdens de snellaadstatus. Wanneer de batterij vol is, wordt de indicator gedimd. Een ingebouwde countdown-timer* is geïmplementeerd om het oplaadcircuit binnen 3 uur (of 7 uur voor speciale modellen) uit te schakelen. De gebruiker kan de oplaadstekker kort na het dimmen van de oplaadindicator verwijderen voor onmiddellijk gebruik.

* Als de batterij bijna leeg is, kan deze met de timer van drie uur slechts een capaciteit van 90%+ bereiken. Om de timer te resetten, verwijdert u de oplaadstekker en plaatst u deze opnieuw tijdens het opladen.
** Aangezien het oplaadcircuit en de LED-driver de gemeenschappelijke output delen, kan de secundaire LED knipperen of zeer zwak oplichten wanneer de gebruiker de zaklamp opstart of bedient. Dit is normaal.

Energiebesparende functie

Deze functie vermindert de output met 20% na 200 seconden in turbomodus.

Turbo kop upgrade

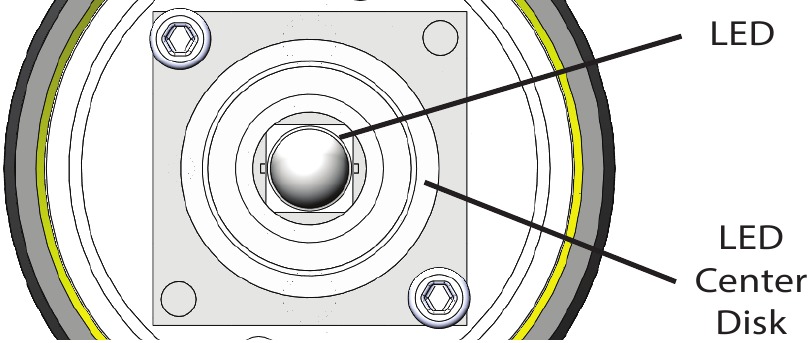

We bieden een turbo kop upgrade kop voor een strakkere straal en een helderdere hotspot. Om de kop te verwisselen, draait u de kop los en vervangt u deze door de turbo kop. (Belangrijk) Zorg ervoor dat de LED en de LED-middenplaat gecentreerd zijn in de reflector voordat u de kop vastdraait, anders kan de LED beschadigd raken.

Kleur- en diffusorfilter

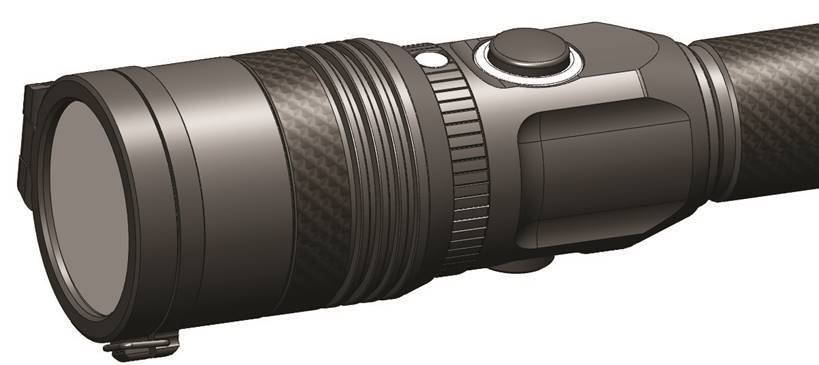

Voor modellen die worden geleverd met een filterupgrade. Schroef de roestvrijstalen ring los en vervang deze door het filter met schroefdraad.

*GX model getoond met filterbehuizing met flip-over functie.
SX en MX model gebruiken standaard individuele filter add-on.

Hoe de levensduur van de batterij te verlengen

1. Laad vaak op. Ontlaad de batterij niet continu volledig. Li-ion batterijen hebben geen geheugeneffect.
2. Wanneer de zaklamp voor een lange tijd wordt opgeborgen, laat de batterij dan leeglopen tot onder 50% capaciteit voor de beste levensduur van de batterij.

Onderhoud

Reinig periodiek de schroefdraad en o-ringen met een pluisvrije doek en breng een dun laagje EagleTac siliconen gebaseerd smeermiddel aan op de o-ringen (niet de machinaal bewerkte schroefdraad).

Reinig het batterijcontact, het signaalcontact (de zilveren knoop aan de achterkant van de kop en de plaat op de body tube), de schroefdraad en het bodycontact (geleidend aluminium gebied en) met een pluisvrije doek en gebruik een kleine druppel Deoxit rode reinigingsoplossing (D serie) om ze licht te smeren voor een betere geleidbaarheid en een soepelere mode switching ervaring. ^{"Deoxit" is een handelsmerk van Caig Laboratories, Inc.}

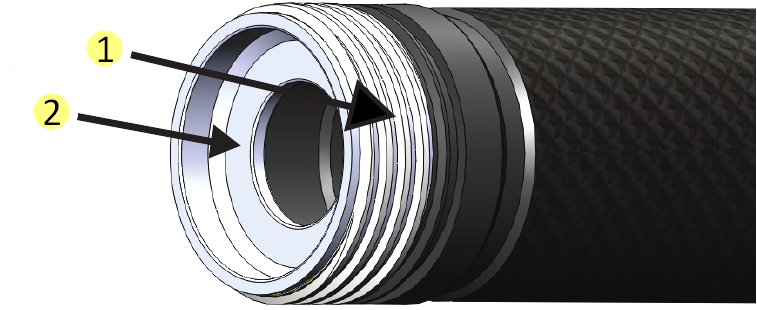

1. Breng periodiek Deoxit rood aan hier
2. en hier om te zorgen voor mode switching en output stabiliteit op lange termijn.

Raak de reflector niet aan en probeer deze niet te reinigen, omdat dit de reflecterende coating permanent zal beschadigen.

Probleemoplossing

Zaklamp gaat niet aan of schakelt niet normaal tussen outputs:

1. Laad uw zaklamp of batterij op
2. Zorg ervoor dat de eindkap stevig vastzit
3. Reinig alle geleidende contacten (zie onderhoud sectie)
4. Controleer de batterijpolariteit

"Geen Gedoe" EAGTAC Garantie

Neem voor reparatie, vervanging of andere vragen contact op met uw EAGTAC dealer. U kunt ook contact opnemen met onze klantenservice via e-mail op support@eagletac.com.

Wij garanderen dat onze zaklampen vrij zijn van defecten in vakmanschap en materialen. We zullen, naar onze keuze, zonder kosten elk product of onderdeel repareren of vervangen dat defect blijkt te zijn bij normaal gebruik binnen 120 maanden vanaf de aankoopdatum met het aankoopbewijs.

Elektronica, laders en oplaadbare batterijen vallen onder een periode van 12 maanden met aankoopbewijs. Dergelijke reparatie of vervanging is het enige en exclusieve rechtsmiddel van de koper onder deze garantie. Normale slijtage, inclusief het leeglopen van batterijen, wordt niet gedekt, evenmin als schade als gevolg van modificatie, misbruik, verwaarlozing, defecte batterij, batterijlekkage, onjuist onderhoud of reparatie door iemand anders dan EAGTAC of een geautoriseerde dealer.
