Bauer 1895C-B, 64582 - 3/8 in. Haakse boormachine handleiding

Inhoud

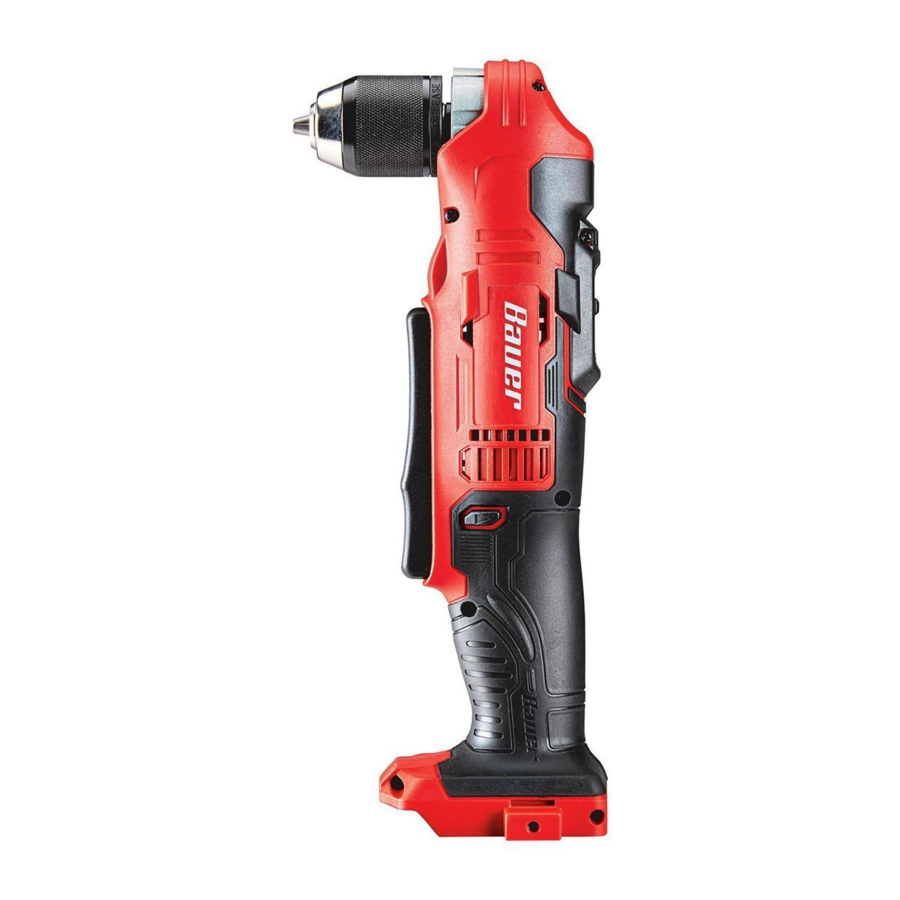

Bauer 1895C-B haakse boormachine

Introductie

Bewaar deze handleiding
Bewaar deze handleiding voor de veiligheidswaarschuwingen en voorzorgsmaatregelen, montage, bediening, inspectie, onderhoud en reinigingsprocedures. Noteer het serienummer van het product achter in de handleiding bij het montageschema (of de maand en het jaar van aankoop als het product geen nummer heeft). Bewaar deze handleiding en het ontvangstbewijs op een veilige en droge plaats voor toekomstig gebruik.

Controleer bij het uitpakken of het product intact en onbeschadigd is. Als er onderdelen ontbreken of kapot zijn, bel dan zo snel mogelijk 1-888-866-5797.

Waarschuwing
Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.
BEWAAR DEZE HANDLEIDING.

WAARSCHUWINGSSYMBOLEN EN DEFINITIES

Waarschuwing Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke persoonlijke letselrisico's. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of de dood te voorkomen.
Gevaar Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
Waarschuwing Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
Voorzichtig Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
LET OP
VOORZICHTIG		 Gaat over praktijken die geen verband houden met persoonlijk letsel.

BELANGRIJKE VEILIGHEIDSINFORMATIE

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing
Lees alle veiligheidswaarschuwingen en alle instructies.
Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term 'elektrisch gereedschap' in de waarschuwingen verwijst naar uw batterijgevoede (snoerloze) elektrisch gereedschap.

Veiligheid van het werkgebied

  1. Houd het werkgebied schoon en goed verlicht.
    Rommelige of donkere gebieden nodigen uit tot ongelukken.
  2. Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof.
    Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
  3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap.
    Afleidingen kunnen ervoor zorgen dat u de controle verliest.

Elektrische veiligheid

Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden.
Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.

Persoonlijke veiligheid

  1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
    Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
  2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming.
    Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
  3. Voorkom onbedoeld starten. Zorg ervoor dat de trekker in de uit-stand staat voordat u de stekker in het stopcontact steekt, het gereedschap oppakt of draagt.
    Het dragen van elektrisch gereedschap met uw vinger op de Trigger (Trekker) of het inschakelen van elektrisch gereedschap waarbij de Trigger (Trekker) is ingeschakeld, nodigt uit tot ongelukken.
  1. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet.
    Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
  2. Reik niet te ver. Behoud te allen tijde een goede basis en evenwicht.
    Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
  3. Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen.
    Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
  4. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt.
    Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
  5. Gebruik alleen veiligheidsmiddelen die zijn goedgekeurd door een erkende normenorganisatie.
    Niet-goedgekeurde veiligheidsmiddelen bieden mogelijk geen adequate bescherming. Oogbescherming moet ANSI-goedgekeurd zijn en adembescherming moet NIOSH-goedgekeurd zijn voor de specifieke gevaren in het werkgebied.

Gebruik en onderhoud van elektrisch gereedschap

  1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing.
    Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
  2. Gebruik het elektrisch gereedschap niet als de trigger hem niet aan en uit zet.
    Elk elektrisch gereedschap dat niet met de Trigger (Trekker) kan worden bediend, is gevaarlijk en moet worden gerepareerd.
  3. Koppel de accu los van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt.
    Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk start.
  4. Bewaar ongebruikt elektrisch gereedschap buiten bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen.
    Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
  5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voor gebruik als het beschadigd is.
    Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
  6. Houd snijgereedschap scherp en schoon.
    Goed     onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
  7. Gebruik het elektrisch gereedschap, de accessoires en de hulpstukken enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden.
    Gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

Gebruik en onderhoud van accugereedschap

  1. Laad alleen op met de oplader die is gespecificeerd door de fabrikant. Een oplader die geschikt is voor het ene type accupack, kan brandgevaar veroorzaken bij gebruik met een ander accupack.
  2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accupacks. Het gebruik van andere accupacks kan leiden tot letsel en brandgevaar.
  3. Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene pool naar de andere kunnen maken.
    Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
  4. Onder misbruik kunnen vloeistoffen uit de batterij worden gespoten; vermijd contact. Als contact per ongeluk optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan bovendien medische hulp.
    Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.

Service

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt.
Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.

Veiligheidswaarschuwingen voor boren

  1. Gebruik de extra handgreep(pen) als deze bij het gereedschap zijn geleverd.
    Verlies van controle kan persoonlijk letsel veroorzaken.
  2. Houd het elektrisch gereedschap vast aan de geïsoleerde grijpvlakken bij het uitvoeren van een handeling waarbij het snijaccessoire in contact kan komen met verborgen bedrading of het eigen snoer.
    Het snijaccessoire dat in contact komt met een 'stroomvoerende' draad kan de blootliggende metalen onderdelen van het elektrisch gereedschap 'stroomvoerend' maken en de bediener een elektrische schok geven.
  3. Laat de boor afkoelen voordat u hem aanraakt, verwisselt of afstelt. Boren worden tijdens gebruik extreem heet en kunnen u branden.
  4. Als de boor vastloopt, laat dan onmiddellijk de Trigger (Trekker) los; het boorkoppel kan letsel veroorzaken of de boor breken.
  5. Onderhoud de etiketten en naamplaten op het gereedschap. Deze bevatten belangrijke veiligheidsinformatie. Neem contact op met Harbor Freight Tools voor een vervanging als deze onleesbaar of ontbreken.
  6. Vermijd onbedoeld starten. Wees klaar om te beginnen met werken voordat u het gereedschap aanzet.
  7. Leg het gereedschap pas neer als het volledig tot stilstand is gekomen. Bewegende onderdelen kunnen het oppervlak vastgrijpen en het gereedschap uit uw controle trekken.
  8. Houd bij het gebruik van een elektrisch handgereedschap het gereedschap stevig met beide handen vast om de startkoppel te weerstaan.
  9. Laat het gereedschap niet onbeheerd achter wanneer de accupack is aangesloten. Schakel het gereedschap uit en verwijder de accupack voordat u weggaat.
  10. De acculader wordt heet tijdens gebruik. De warmte van de Charger (Oplader) kan oplopen tot onveilige niveaus en brandgevaar veroorzaken als hij niet voldoende wordt geventileerd, als gevolg van een elektrische fout, of als hij in een hete omgeving wordt gebruikt.
    Plaats de Charger (Oplader) niet op een brandbaar oppervlak.
    Blokkeer geen ventilatieopeningen op de Charger (Oplader).
    Vermijd vooral het plaatsen van de oplader op tapijten en kleden; ze zijn niet alleen brandbaar, maar ze blokkeren ook de ventilatieopeningen onder de Charger (Oplader).
    Plaats de Charger (Oplader) op een stabiel, stevig, niet-brandbaar oppervlak (zoals een stabiele metalen werkbank of betonnen vloer) op minstens 30 cm afstand van alle brandbare voorwerpen, zoals gordijnen of muren. Houd een brandblusser en een rookmelder in de buurt. Houd de Charger (Oplader) en de accupack tijdens het opladen regelmatig in de gaten.
  11. Dit product is geen speelgoed. Buiten bereik van kinderen bewaren.
  12. Niet gebruiken om te mengen.
  13. Mensen met pacemakers dienen voor gebruik hun arts(en) te raadplegen. Elektromagnetische velden in de buurt van een hartpacemaker kunnen storingen of uitval van de pacemaker veroorzaken.
  14. De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen.
    De bediener moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de bediener moeten worden geleverd.

Veiligheidswaarschuwingen voor lithiumbatterijen

Symbool Lithium batterij Recycle symbool
LITHIUMBATTERIJEN SLAAN EEN GROTE HOEVEELHEID ENERGIE OP EN ZULLEN BRAND VEROORZAKEN OF EXPLODEREN BIJ MISHANDELING:

  1. Houd de accupack droog.
  2. DOE GEEN VAN DE VOLGENDE DINGEN MET DE ACCUPACK:
    1. Openen,
    2. Laten vallen,
    3. Kortsluiten,
    4. Doorboren,
    5. Verbranden, of
    6. Blootstellen aan temperaturen hoger dan 60**SIGNdeg;C.
  1. Laad de accupack alleen op volgens de instructies van de Charger (Oplader).
  2. Inspecteer de accupack voor elk gebruikSIGN** gebruik of laad niet op als deze beschadigd is.

Trillingsveiligheid

Dit gereedschap trilt tijdens gebruik. Herhaalde of langdurige blootstelling aan trillingen kan tijdelijk of blijvend lichamelijk letsel veroorzaken, met name aan de handen, armen en schouders. Om het risico op trillingsgerelateerd letsel te verminderen:

  1. Iedereen die regelmatig of gedurende langere tijd trillend gereedschap gebruikt, moet eerst door een arts worden onderzocht en vervolgens regelmatig medisch worden gecontroleerd om ervoor te zorgen dat er geen medische problemen worden veroorzaakt of verergerd door het gebruik. Zwangere vrouwen of mensen met een verminderde bloedcirculatie naar de hand, eerdere handletsels, aandoeningen van het zenuwstelsel, diabetes of de ziekte van Raynaud mogen dit gereedschap niet gebruiken. Als u symptomen ervaart die verband houden met trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), zoek dan zo snel mogelijk medisch advies.
  2. Rook niet tijdens gebruik. Nicotine vermindert de bloedtoevoer naar de handen en vingers, waardoor het risico op trillingsgerelateerd letsel toeneemt.
  3. Draag geschikte handschoenen om de trillingseffecten op de gebruiker te verminderen.
  4. Gebruik gereedschap met de laagste trilling wanneer er een keuze is.
  5. Neem trillingsvrije perioden op in elke werkdag.
  6. Houd het gereedschap zo licht mogelijk vast (terwijl u het nog steeds veilig onder controle houdt). Laat het gereedschap het werk doen.
  7. Om trillingen te verminderen, onderhoudt u het gereedschap zoals beschreven in deze handleiding. Stop onmiddellijk met het gebruik als er abnormale trillingen optreden.

BEWAAR DEZE INSTRUCTIES.

Aarding

waarschuwing
OM ELEKTRISCHE SCHOK EN OVERLIJDEN DOOR ONJUISTE AARDING TE VOORKOMEN: Neem contact op met een gekwalificeerde elektricien als u twijfelt of het stopcontact correct is geaard. Wijzig de stekker van het netsnoer die bij de oplader is geleverd niet. Gebruik de oplader niet als het netsnoer of de stekker beschadigd is. Laat deze bij schade repareren door een servicebedrijf voordat u deze gebruikt. Als de stekker niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.

Verlengsnoeren

waarschuwing Opmerking: Verlengsnoeren mogen niet worden gebruikt met de oplader van dit artikel.

Symboliek

Dubbel geïsoleerd
Volt
Wisselstroom
Ampère
n0 xxxx/min. Nullasttoerental (RPM)

markering betreffende
Risico op oogletsel.
Draag een ANSI-goedgekeurde veiligheidsbril met zijbescherming.
Lees de handleiding voor installatie en/of gebruik.

markering betreffende
Brandgevaar. Bedek de ventilatieopeningen van de oplader niet. Laad alleen op een vuurvaste ondergrond op.
elektrisch gevaar
markering betreffende
Risico op elektrische schok. Sluit het netsnoer van de oplader correct aan op een geschikt stopcontact.

markering betreffende
Explosiegevaar. Prik geen gaten in accupacks, veroorzaak geen kortsluiting en open ze niet, en laad geen beschadigde accupacks op.

Specificaties

Batterijtype Oplaadbare Bauer 20V Li-ion (apart verkrijgbaar)
Boorcapaciteit 3/8'
Ingangsvermogen oplader 120VAC / 60Hz
Nullasttoerental 0-650 RPM / 0-2000 RPM

Installatie - Voor gebruik

waarschuwing Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE aan het begin van deze handleiding, inclusief alle tekst onder de subkopjes, voordat u dit product installeert of gebruikt.

Functies

Functies

Bedieningsinstructies

waarschuwing Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

Gereedschap instellen


OM ERNSTIG LETSEL DOOR PER ONGELUK BEDIENING TE VOORKOMEN: Zorg ervoor dat de trigger in de uit-stand staat en verwijder de batterij voordat u een procedure in deze sectie uitvoert.

Batterij opladen

Laad de batterij op na het uitpakken en voordat u dit gereedschap gebruikt. Volg de instructies die bij de batterijlader zijn inbegrepen.

Boor installatie


Draag zware werkhandschoenen ter bescherming bij het plaatsen en verwijderen van boren. Boren worden erg heet tijdens gebruik. Verwijder de boor pas als deze is afgekoeld.


Verwijder de batterij voordat u de boor of schroefbit verwisselt om onbedoeld starten van het gereedschap te voorkomen.

  1. Deze boor heeft een sleutelloze Chuck (boorkop), dus er is geen sleutel nodig om de bit op zijn plaats te vergrendelen.
  2. Gebruik alleen bits die veilig in de Chuck (boorkop) kunnen worden bevestigd en die zijn ontworpen voor het type werkstuk.
  3. Plaats de bit in de boor, in de klemmen van de Chuck (boorkop):
    1. Open de klemmen van de Chuck (boorkop) door de onderste ring van de Chuck (boorkop) vast te houden en de vergrendelring tegen de klok in te draaien.
    2. Open de Chuck (boorkop) klemmen totdat de bit helemaal naar binnen gaat.
    3. Houd de onderste ring vast en draai de vergrendelring met de klok mee om stevig vast te draaien.
    4. Zorg ervoor dat de bit recht en gecentreerd is tussen de klemmen van de Chuck (boorkop).

waarschuwing LET OP: gebruik scherpe bits. Botte, gebogen of beschadigde bits kunnen vastlopen veroorzaken en de boor en/of bit belasten.

Snelheid instellen


Stel de gewenste snelheid in door de Speed Switch (snelheidsschakelaar) te verschuiven (1 = Laag 0-650 RPM of 2 = Hoog 0-2000 RPM). "
waarschuwing LET OP: Zorg ervoor dat de Speed Switch (snelheidsschakelaar) volledig is ingeschakeld in de "1" of "2" positie. Stel niet in tussen snelheden. Stel de Speed Switch (snelheidsschakelaar) niet in wanneer de boor draait.

Richting instellen

  1. Stel de richting in door Direction Switch (richtingsschakelaar) volledig naar rechts (vooruit) of links (achteruit) te schuiven.
  2. De middelste positie vergrendelt de Trigger (knop), waardoor deze niet kan worden ingedrukt en de bit niet kan draaien.

waarschuwing LET OP: Zorg ervoor dat de Direction Switch (richtingsschakelaar) volledig is ingeschakeld in de gewenste positie. Stel de Direction Switch (richtingsschakelaar) niet in wanneer de boor draait.

Riemclip bevestigen

  1. Bevestig de riemclip met de meegeleverde schroef. De clip kan aan beide zijden worden bevestigd.

Werkstuk en werkgebied instellen

  1. Wijs een werkgebied aan dat schoon en goed verlicht is. Het werkgebied mag geen toegang bieden aan kinderen of huisdieren om afleiding en letsel te voorkomen.
  2. Zet losse werkstukken vast met een bankschroef of klemmen (niet inbegrepen) om beweging tijdens het werken te voorkomen.
  3. Er mogen zich geen objecten, zoals nutsleidingen, in de buurt bevinden die een gevaar vormen tijdens het werken.

Algemene bedieningsinstructies


OM ERNSTIG LETSEL TE VOORKOMEN:
Draag tijdens gebruik een ANSI-goedgekeurde veiligheidsbril met zijbescherming. Draag geen handschoenen.
Houd de boor stevig vast met beide handen om de reactie van de boor op het vastlopen van de bit te beheersen. Zet de boor vast indien mogelijk. Houd alle lichaamsdelen uit de buurt van vaste objecten die bekneld kunnen raken tijdens de reactie van de boor op het vastlopen van de bit.
Gebruik een steiger bij het boren boven het hoofd, gebruik geen ladder.
Gebruik alleen scherpe bits, gebruik de juiste bit voor de klus. Stel de Speed Switch (snelheidsschakelaar) in op de juiste instelling voor de bit die wordt gebruikt.
Vermijd het boren in knoestige, kromgetrokken, harsachtige of natte werkstukken of werkstukken waarin spijkers of andere verborgen objecten zitten.

  1. Zorg ervoor dat de Trigger (knop) in de uit-stand staat en bevestig vervolgens de Battery Pack (batterij).
  2. Boor vastzetten:
    1. Houd stevig vast met beide handen. Gebruik één hand om de onderkant van de handgreep vast te houden en de andere hand om de bovenkant van de handgreep vast te houden.
    2. Of zet de boor indien mogelijk vast tegen een vast object, naast het stevig vasthouden.
  3. Stel de Direction Switch (richtingsschakelaar) in en begin met de Speed Switch (snelheidsschakelaar) ingesteld op 1 (lage snelheid).
  4. Raak de boor lichtjes aan tegen het werkstuk en knijp in de Trigger (knop). Hoe dieper de Trigger (knop) wordt ingedrukt, hoe hoger de rotatiesnelheid.
  5. Oefen tijdens het draaien van de boor lichte druk uit op de boor. Laat het gereedschap in zijn eigen tempo werken. a. Het lampje van de boor gaat branden tijdens het gebruik van de boor.
  6. Nadat de boor door het werkstuk is gesneden, verwijder deze voorzichtig terwijl de bit nog draait. Dit voorkomt dat de boor vastloopt.
  7. Voordat u het gereedschap neerlegt, zet u de Direction Switch (richtingsschakelaar) in de middelste positie om onbedoeld starten te voorkomen.

    Als de boor vastloopt in het werkstuk, stopt de Chuck (boorkop) met draaien en:
    • als de boor is ingesteld op hoge snelheid, zal de boor plotseling in de tegenovergestelde richting van de bitrotatie draaien met een kracht die ernstig letsel kan veroorzaken.
    • als de boor is ingesteld op lage snelheid, ontkoppelt een mechanische koppeling de bit van de tandwielen en is er een klikkend geluid te horen.
  8. ALS DE BIT VASTLOOPT OF BEGINNEN TE BINDEN, LAAT DE TRIGGER (KNOP) ONMIDDELLIJK LOS!
  9. Laat de boor volledig tot stilstand komen, zet de boor vervolgens in de achteruit en op lage snelheid. Druk op de Trigger (knop) en draai de bit uit het werkstuk.
  10. Om ongelukken te voorkomen, schakelt u het gereedschap uit en verwijdert u de Battery Pack (batterij) na gebruik. Reinig het gereedschap en bewaar het binnenshuis buiten het bereik van kinderen.

Onderhoud en Service

waarschuwing Procedures die niet specifiek in deze handleiding worden uitgelegd, mogen alleen worden uitgevoerd door een gekwalificeerde technicus.


OM ERNSTIG LETSEL DOOR ACCIDENTEEL GEBRUIK TE VOORKOMEN:
Zorg ervoor dat de trigger in de uit-stand staat en verwijder de batterij voordat u een procedure in dit gedeelte uitvoert.

OM ERNSTIG LETSEL DOOR GEREEDSCHAPSFALEN TE VOORKOMEN:
Gebruik geen beschadigde apparatuur. Als er abnormaal lawaai of trillingen optreden, laat het probleem dan verhelpen voordat u het verder gebruikt.

Reinigen, Onderhoud en Smering

  1. VOOR ELK GEBRUIK, inspecteer de algemene conditie van het gereedschap. Controleer op:
    • lekkende, opgezwollen of gebarsten batterij,
    • losse hardware,
    • verkeerde uitlijning of vastlopen van bewegende delen,
    • gebarsten of gebroken onderdelen, en
    • elke andere toestand die de veilige werking kan beïnvloeden.
  1. NA GEBRUIK, veeg de externe oppervlakken van het gereedschap af met een schone doek.
  2. Li-Ion BATTERIJ MOET WORDEN GERECYCLEERD OF CORRECT WORDEN AFGEVOERD. Sluit de batterij niet kort, verbrand hem niet en open hem niet.
  3. Koppel de batterij los en bewaar de batterij, oplader en gereedschap in een droge ruimte binnenshuis, buiten bereik van kinderen en uit de buurt van metalen voorwerpen (d.w.z. paperclips, munten) om kortsluiting te voorkomen.
  4. Verwijder de bit en bewaar deze afzonderlijk.

Probleemoplossing

Probleem Mogelijke oorzaken Waarschijnlijke oplossingen
Tool will not start (Gereedschap start niet).
  1. Battery Pack not properly connected (Batterij niet correct aangesloten).
  2. Battery Pack not properly charged (Batterij niet correct opgeladen).
  3. Battery Pack burnt-out (Batterij doorgebrand).
  4. Internal damage or wear. (Carbon brushes or Trigger, for example.) (Interne schade of slijtage. (Koolborstels of Trigger (Activering), bijvoorbeeld.)).
  5. Direction Switch not properly set (Richting schakelaar niet correct ingesteld).
  1. Remove Battery Pack, make sure there are no obstructions, reinsert the Battery Pack according to its shape (it should only fit one way), and press firmly until the Battery Pack locks in place. (Verwijder de batterij, zorg ervoor dat er geen obstakels zijn, plaats de batterij terug volgens zijn vorm (hij zou maar op één manier moeten passen) en druk stevig aan totdat de batterij op zijn plaats klikt.).
  2. Make sure Charger is connected and operating properly. Give enough time for Battery Pack to recharge properly. (Zorg ervoor dat de Charger (Oplader) is aangesloten en correct werkt. Geef de batterij voldoende tijd om correct op te laden.).
  3. Dispose of old Battery Pack properly or recycle. Replace Battery Pack. (Voer de oude batterij correct af of recycle deze. Vervang de batterij.).
  4. Have technician service tool. (Laat het gereedschap door een technicus onderhouden.).
  5. Be sure Direction switch is set fully right (forward) or left (reverse). The middle setting locks the trigger and turn off drill rotation. (Zorg ervoor dat de Direction (Richting) schakelaar volledig naar rechts (vooruit) of links (achteruit) staat. De middelste stand vergrendelt de trigger (activering) en schakelt de boorrotatie uit.).
Tool operates slowly (Gereedschap werkt langzaam).
  1. Forcing tool to work too fast (Gereedschap wordt geforceerd om te snel te werken).
  2. Battery Pack wearing out (Batterij raakt versleten).
  1. Allow tool to work at its own rate (Laat het gereedschap in zijn eigen tempo werken).
  2. Dispose of old Battery Pack properly or recycle. Replace Battery Pack. (Voer de oude batterij correct af of recycle deze. Vervang de batterij.).
Performance decreases over time (Prestaties nemen af na verloop van tijd).
  1. Carbon brushes worn or damaged (Koolborstels versleten of beschadigd).
  2. Bit dull or damaged (Bit bot of beschadigd).
  3. Using wrong bit type (Verkeerd type bit gebruikt).
  1. Have qualified technician replace brushes (Laat een gekwalificeerde technicus de borstels vervangen).
  2. Keep bits sharp. Replace as needed (Houd bits scherp. Vervang indien nodig).
  3. Use correct bit type for material you are drilling (Gebruik het juiste type bit voor het materiaal dat u boort).
Excessive noise or rattling (Overmatig lawaai of geratel). Internal damage or wear. (Carbon brushes or bearings, for example.) (Interne schade of slijtage. (Koolborstels of lagers, bijvoorbeeld.)). Have technician service tool (Laat het gereedschap door een technicus onderhouden).
Overheating (Oververhitting).
  1. Forcing tool to work too fast (Gereedschap wordt geforceerd om te snel te werken).
  2. Bit dull or damaged (Bit bot of beschadigd).
  3. Using wrong bit type (Verkeerd type bit gebruikt).
  4. Blocked motor housing vents (Geblokkeerde ventilatieopeningen in de motorbehuizing).
  1. Allow tool to work at its own rate (Laat het gereedschap in zijn eigen tempo werken).
  2. Keep bits sharp. Replace as needed (Houd bits scherp. Vervang indien nodig).
  3. Use correct bit type for material you are drilling (Gebruik het juiste type bit voor het materiaal dat u boort).
  4. Wear ANSI-approved safety goggles and NIOSH-approved dust mask/respirator while blowing dust out of motor using compressed air (Draag een veiligheidsbril die is goedgekeurd door ANSI en een stofmasker/ademhalingsapparaat dat is goedgekeurd door NIOSH tijdens het uitblazen van stof uit de motor met behulp van perslucht).
waarschuwing Volg alle veiligheidsvoorschriften bij het diagnosticeren of onderhouden van het gereedschap. Koppel de batterij en de voeding van de oplader los voor onderhoud.

Bezoek onze website op: http://www.harborfreight.com
E-mail onze technische ondersteuning op: productsupport@harborfreight.com

Voor technische vragen kunt u bellen met 1-888-866-5797.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bauer 1895C-B, 64582 - 3/8 in. Haakse boormachine handleiding

Beschikbare talen

Gerelateerde Handleidingen voor BAUER 1895C-B

Inhoudsopgave
