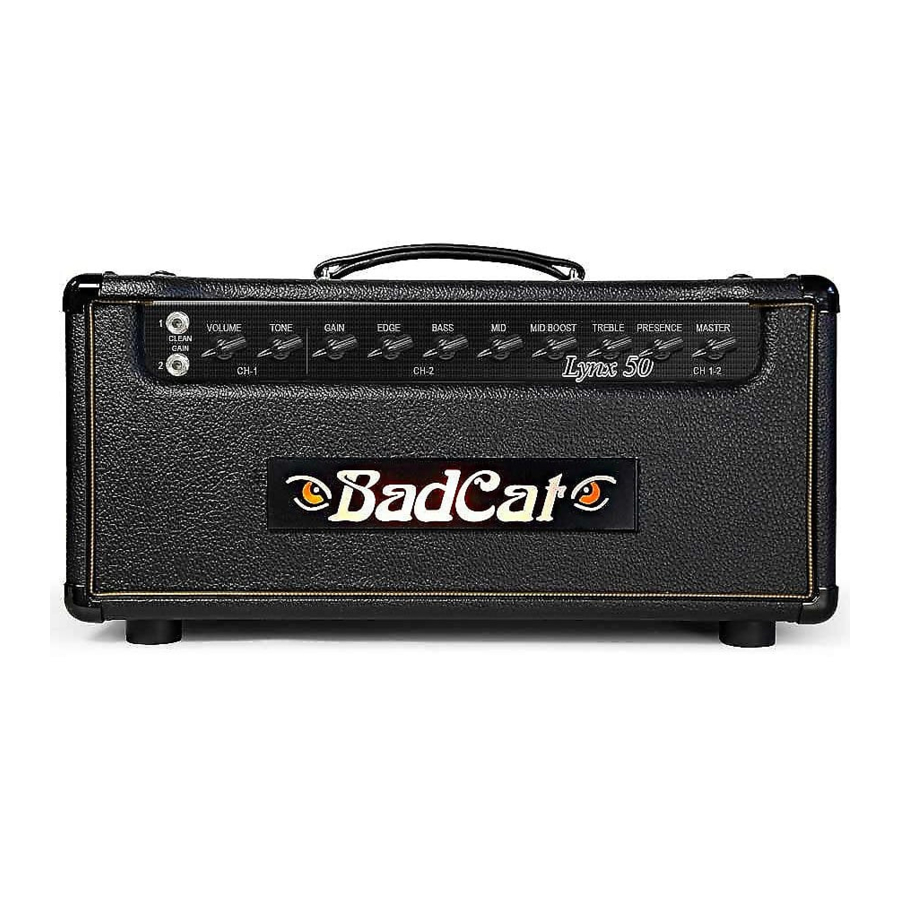

Bad Cat LYNX 50 - Bruksanvisning for gitarforsterker

Med litt forsiktighet og omtanke, bør din Bad Cat-forsterker gi deg mange år med problemfri bruk og glede. Unngå fuktige områder og fuktighet under bruk og lagring av forsterkeren. Dette inkluderer plassering av drikkevarer i nærheten av eller på forsterkeren som kan søle inn i forsterkerens chassis. Væsker kan lett skade rør, brytere og andre deler. Koble umiddelbart forsterkeren fra strømkilden hvis det oppstår søl, og tørk forsterkeren grundig før du slår den på igjen. Tørking kan kreve fullstendig fjerning av chassiset fra kabinettet og fjerning av rørene for rengjøring. Unngå å velte forsterkeren, bruke den i ubalanserte posisjoner eller løfte den uten hjelp til vanskelige høyder. Litt sunn fornuft vil komme langt i å sørge for at forsterkeren gjør det den skal gjøre: gi deg pålitelig drift og flott lyd på en konsistent basis.

JORDING

Kontroller grundig at jordingspinnen på strømledningspluggen er koblet til ekte jord før du bruker din Bad Cat-forsterker. Bruk av ukjente koblingsbokser kan forårsake potensielt farlige flytende jordforbindelser. Ikke klipp eller deaktiver jordingspinnen.

INTRODUKSJON

Stor og fyldig, men med en noteartikulasjon som ikke finnes på disse gain-nivåene. Metning og tone er så fyldig at de enkelte notene er fete. Akkorder er dype og fyldige fordi vi kjører effektforsterkeren i klasse A for å få overtonene dine til å sveve inn og ut av akkorder og enkelte toner etter ønske. Det er en kompleksitet og tredimensjonal kvalitet i lyden av denne forsterkeren som skiller den fra alle andre high gain-forsterkere.

Den rene kanalen på Lynx er mye mer enn en ettertanke. Å kjøre i klasse A får frem all glansen i diskanten og spøkelsesovertonene i en ren akkordpassasje.

ELEKTRONIKK
Effekt: 50/30-Watt Klasse A
Kanaler: 2
Kanal 1: Volume (volum), Tone (tone), Presence (tilstedeværelse)
Kanal 2: Gain (gain), Edge (kant), Bass (bass), Mid (mellomtone), Mid Boost (mellomtone boost), Treble (diskant), Presence (tilstedeværelse), Master (master)

MASKINVARE
Tilgjengelig konfigurasjon: Topp
Kabinetmateriale: Italiensk poppel
Høyttalerbeskrivelse: 12" Proprietary Bad Cat Celestion Speaker
Impedans: Valgbar 4, 8, 16 ohm
Effektrør: 2 - EL34s
Forforsterkerrør Kanal 1: 1 - 12AX7
Forforsterkerrør Kanal 2: 3 - 12AX7s
Likretter: Solid State (solid state)

DRIFT

Hvis dette er din første helrørsforsterker, vennligst gjør deg kjent med noen få forhold som skiller forsterkeren din fra solid-state- eller hybridforsterkerprodukter. Bare noen få forholdsregler er nødvendig, men de vil sikre at du får mest mulig ut av din nye helrørsforsterker. Vakuumrør er "gammeldagse" termiske enheter som krever mer oppmerksomhet enn transistorer, men det er grunnen til at de høres så mye søtere og mer musikalske ut enn integrerte kretser og andre solid-state-komponenter. Litt oppmerksomhet på følgende punkter vil sikre maksimal ytelse fra din Bad Cat-forsterker.

1. Plasser forsterkeren minst 15 cm fra enhver vegg eller hindring for å gi tilstrekkelig ventilasjon rundt forsterkeren. God luftstrøm rundt forsterkeren vil bidra sterkt til å forhindre at forsterkeren overopphetes, spesielt rørene. Ikke plasser deksler, klær eller andre materialer på eller i forsterkeren som kan hindre fri ventilasjon av chassiset til uteluften. Innesperret varme i chassiset kan forårsake en tilstand kjent som termisk løpsk. Enkelt sagt, å varme eller koke rørene er bra, å varme-sykle eller steke rørene er ekstremt farlig og vil også forkorte levetiden til rørene betydelig.
2. Vakuumrør vil vare lenger og høres mer musikalske ut når de får varme seg opp før du introduserer et inngangssignal fra gitaren din. En full strøm av elektroner fra katoden kan bare oppnås når røret er oppvarmet. Dette krever litt tid. Vennligst tillat minst ett minutts oppvarmingstid før du spiller gjennom forsterkeren.
3. Unngå lange tomgangsperioder uten inngangssignal. Vakuumrørene foretrekker å se et signal til stede. Når du tar en pause mellom øvinger eller mellom sett i en forestilling, bruk standby-bryteren eller slå av forsterkeren.
4. Unngå ubekreftede impedansbelastninger. Med andre ord, ikke koble til eller på annen måte feste ekstra høyttalere med mindre du kjenner systemimpedansen. Rørforsterkere er svært følsomme for høyttalerimpedanstilpasning. Dette skyldes forholdet mellom de interne motstandene til utgangstransformatoren, utgangseffektrørene og belastningen som kreves for å drive dem. Ubalanserte belastninger kan forårsake destruktiv lysbue; transformatoren og rørene kan faktisk brenne seg ut. Dette dekkes ikke av vår garanti.
   Med riktig impedanstilpasning vil flere høyttalerkonfigurasjoner fungere fint. Hvis du ikke er kjent med "Ohms lov", vennligst kontakt en forhandler eller en kvalifisert forsterkertekniker. Ikke forsøk å bruke forsterkeren hvis du ikke kan bekrefte systemimpedansen etter å ha koblet til høyttalerne. Bruk aldri din Bad Cat-forsterker på 2 ohm eller mindre.
5. Unngå ikke-godkjente "Power Soak"-enheter eller dempere som ikke anbefales av Bad Cat, da de kan forkorte levetiden til effektrørene dine betydelig. Dempere brenner ut rørene for tidlig fordi de krever at effektrørene overarbeider kontinuerlig. Vær også oppmerksom på at effektrør best byttes ut som et matchet fullt sett når noen av dem svikter.

Lynx er en klasse A-forsterker som er i stand til moderne high-gain-lyder, vintage rocketoner, bluesy break-up og frodige rene lyder, som alle har den distinkte Bad Cat-lydsignaturen.

Bad Cats unike kanalskifte med kanalblending

Den to-knappers fotbryteren gir mulighet for valg av kanal 1 eller kanal 2; eller i tillegg kan du velge begge kanalene for å få kanalblendingstonen der begge kanalene er på samtidig.

LED-en til venstre indikerer Ch. 1. LED-en til høyre indikerer Ch. 2.

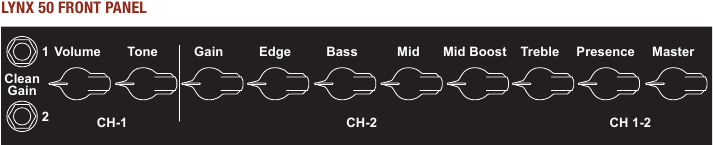

FRONT PANEL

Channel 1

Volume
Den første knotten til venstre når du står foran forsterkerens frontpanel, er volumkontrollen for den rene kanalen. Dette er inngangstrinnet der forforsterkerrørene først ser gitarsignalet og går gjennom den første fasen av forsterkning. Selv om den er betegnet som den rene kanalen, kan du skru opp volumet og bruke gitarens volum-pot og anslaget ditt for å få varierende grader av rene og overdrive-lyder.

Tone
Dette er en 5-posisjonsknott som brukes for umiddelbar tilgang til favorittlydene dine. Vri den mot klokken for mørkere, tykkere toner. Hvis du vrir knotten med klokken, får du økende diskant og "bite". 5-posisjonsbryteren gir deg en klar fordel ved å kunne gjenskape tonen du ønsker gang på gang.

Channel 2

Gain
Gain-knotten styrer mengden forvrengning som brukes på Channel 2. Hvis du holder denne knotten lavt, får du en bluesy, litt kornete tone, og hvis du vrir knotten opp, får du en mer flytende tone med store mengder sustain. Du vil legge merke til at gain på Lynx er veldig følsom for justeringer av gitarvolumknotten og anslaget ditt.

Edge
Edge-knotten er en unik knott som omhandler skarpheten eller definisjonen av din forvrengte tone. Hvis du vrir den opp, legges det til mer diskant og mellomhøye toner, noe som gir større definisjon eller "edge"; hvis du vrir den ned, får du en rundere, mørkere tone som kanskje er mykere i fargen.

Bass
Bass EQ-knotten er nøye skreddersydd for å dekke de kritiske lavfrekvensene i den elektriske gitarens lydområde. Enten du trenger dybde i lyden eller lavfrekvent punch, vil denne kontrollen tillate deg å stille inn akkurat den rette mengden bassfrekvenser.

Mid
Denne knotten styrer frekvensene i gitarens mellomtoneområde. Hvis en frekvens er for lys til å være bass og for dyp til å være diskant, så er det mellomtone. Hvis du vrir denne opp, får du en tykkere tone med mer vekt. Hvis du vrir den ned, får du en mer "scooped" tone med mer luft.

Mid Boost
Dette er en unik knott som endrer både plasseringen av mellomtonefrekvensen og mengden av frekvensen. Naturen til denne kontrollen er slik at når du vrir den opp, får du også noen diskantfrekvenser i tillegg. Enkelt sagt, med knotten helt nede er du fokusert på lav-mellomtonefrekvenser, og når du vrir knotten opp, endrer du gradvis til en høy-mellomtonefrekvens og får også mer gain fra den høy-mellomtonefrekvensen. Hvis du vrir knotten opp, får du effekten av å legge til mer definisjon til tonen, og hvis du vrir knotten ned, får du effekten av en mørkere tone med mer dybde.

Treble
Treble EQ-knotten lar deg kontrollere mengden høyfrekvente frekvenser som bestemmer den skjærende karakteren til lyden din. For mer glans og high-end definisjon, vri denne knotten forbi klokken 12. For en varmere og rundere lyd, vri denne knotten under klokken 12 i forbindelse med å vri opp Bass-knotten.

Presence - Channel 1 - 2

Presence-knotten er universell for Channel 1 og Channel 2, noe som betyr at den alltid er i kretsen og alltid påvirker tonen. Knotten er passende navngitt fordi hvis du vrir den opp, gir du tonen din mer glans; hvis du vrir den ned, gir du en mer dempet og mørkere tone. Dette ligner på en presence-knott på noen andre forsterkere.

Master

Denne knotten fungerer bare for Channel 2. Master styrer den totale utgangen/lydstyrken til Channel 2.

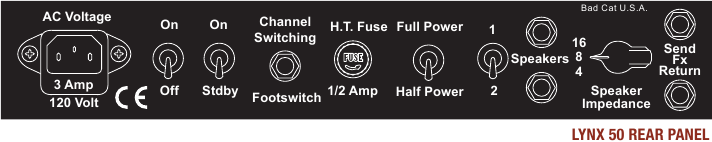

BACK PANEL

A/C Plug
Koble forsterkerens strømledning her først, og deretter til veggen.

On/Off Switch (På/Av-bryter)
Denne bryteren slår forsterkeren på eller av. Forsikre deg om at Standby Switch (Standby-bryter) er i Standby-modus før du slår forsterkeren på og av. Dette vil bidra til å øke levetiden til strømrørene.

Standby Switch (Standby-bryter)
La denne bryteren være av når du slår på forsterkeren, og la forsterkeren varme seg opp i et helt minutt før du slår på denne bryteren. Det er best å la rørene varme seg opp før du spiller. Slå også Standby-bryteren til Standby når du ikke skal spille på en stund (for eksempel pauser mellom settene i forestillingene dine osv.).

High Tension Fuse (Høyspenningssikring)
High Tension er bare en annen måte å si High Voltage (Høyspenning) på. Spenninger på dette punktet kan være alt fra 350-500 volt avhengig av modellen, så det er alltid en god idé å sørge for at forsterkeren er "av" når du installerer eller fjerner sikringen. Ikke stikk noe annet enn en sikring inn i sikringsholderen. Ikke forsøk å overvinne sikringen med en metallisk tyggegummipapir eller spiker. Denne sikringen er i serie med utgangstransformatoren. Dens funksjon er å forhindre følgeskader på forsterkeren i forsterkeren i tilfelle rørfeil. Hvis du bytter ut rørene og sikringen går igjen, søk kvalifisert teknisk hjelp.

Channel Switching Jack (Kanalbytte-kontakt)
Koble til forsterkerens fotbryter her for å la deg bytte mellom kanal 1 og 2 og også blande kanaler. Fotbryteren må brukes for å få tilgang til kanalblandingsfunksjonen.

Full/Half Power Switch (Full/Halv Effekt-bryter)
I opp-posisjon tillater denne bryteren bruk av full effekt av forsterkeren din. For mer takhøyde er full effekt-modus et must. Full effekt-modus gir også en større, dristigere tone. Ned-posisjonen til denne bryteren er halv effekt-modus. Halv effekt er veldig nyttig for å få forsterkeren til å bryte inn i ønskelig forvrengning ved lavere volumer for hjemmebruk eller bruk i mindre rom. Tonekarakteren er litt forskjellig mellom modusene, og litt eksperimentering er verdt det.

Solid State/Tube Rectifier Selection (Valg av Solid State/Rør-likeretter)
Hvis du velger solid state-likeretteren, får du en mer umiddelbar lyd der tonene har mer "pop" i seg. Det er en hardere lyd med en raskere respons.

Hvis du velger rør-likeretteren 5U4G eller 5AR4, får du en mykere lyd der tonen er litt mer 3-dimensjonal. Angrepet ser ut til å dyppe og deretter blomstre. Begge likeretterne er i stand til å gi ekstremt behagelige toner, så eksperimentering bør gjøres for å se hva som passer dine individuelle behov i en bestemt situasjon.

1-2 Switch (1-2 Bryter)
Dette er en unik bryter som lar deg endre fra en mer vintage-stil bassrespons til en mer moderne stil bassrespons ved å endre hvilken verdi basskondensatoren har i kretsen. Hvis du velger opp- eller "1"-posisjonen, får du en større, varmere, mer moderne bassrespons. Hvis du velger ned- eller "2"-posisjonen, får du en strammere, mer klassisk bass til forsterkerens tone.

Lineout
Dette er en linje-nivå utgang som kan brukes direkte inn i en prosessor eller effekt-enhet, og dermed gjøre forsterkeren din til forforsterkeren eller tone-shaperen til et større "rack"-rigg. Dette kan også brukes til direkte opptak, selv om typisk rene lyder fungerer best for dette formålet, da de forvrengte lydene har en tendens til å lide av mangelen på den positive fargen en høyttaler gir til en forvrengt gitartone.

Speaker Jack (Høyttaler-kontakt)
På en combo-forsterker er denne kontakten for å legge til et eksternt høyttalerkabinett som skal brukes med den interne høyttaleren til forsterkeren. Den interne høyttaleren kjører på 8 ohm for en enkelt 12 eller 4 ohm for 2x12 og er parallell med den eksterne høyttalerkontakten.

På et forsterkerhode er denne kontakten for tilkobling til høyttalerkabinettet ditt. Sørg for å velge riktig ohm som samsvarer med kabinettet ditt.

Speaker Impedance (Høyttalerimpedans)
På en combo kommer denne roterende velgerknotten satt til 8 ohm for en enkelt 12 eller 4 ohm for en 2x12. Velgerknotten kan velge mellom 4, 8 og 16 ohm. Sjekk Ohms lov hvis du bruker et ekstra eksternt kabinett for å velge riktig ohm-innstilling. Eksempel: 8 ohm + 8 ohm = 4 ohm-innstilling.

På et forsterkerhode, sørg for å velge riktig ohm som samsvarer med kabinettet ditt.

Send and Return Jacks (Send og Return-kontakter)
Koble utgangen fra send-kontakten til inngangen på effektenheten din. Koble utgangen fra effekten din og til Return-kontakten på loopen. Send kan også fungere som en Line Out for å drive eksterne prosessorer i et wet/dry/wet-rigg.

FEILSØKING

Din nye Bad Cat-forsterker er designet for mange års problemfri drift. Sunn fornuft vil fortelle deg at hvis du merker alvorlige driftsforstyrrelser som brennende lukt, røyk osv., må du slå av forsterkeren umiddelbart. Rådfør deg alltid med din Bad Cat-forhandler hvis du er usikker på problemene du har å gjøre med; dvs. ta forsterkeren din til der du kjøpte den.

Ingen strøm
Sjekk strømkilden fra veggen først. Forsikre deg om at strømledningen er ordentlig satt inn i begge ender. Hvis det fortsatt ikke er strøm, sjekk sikringen og bytt den om nødvendig kun med riktig merking.

Svakt utgangsnivå
Bekreft signalutgangen fra instrumentet ditt først. Sjekk gitarens kontroller og at kablene fungerer som de skal. Sjekk også eventuelle effektpedaler som kan være koblet mellom gitaren og forsterkeren.

Uønskede lyder - brum, plystring, tap av dynamikk, feedback, hyling
Sjekk høyttalerkonuser, frynsete gitarledninger, kontroller på instrumentet ditt, gitarens pickuper og andre enheter som kan være koblet til forsterkeren din, for eksempel effektpedaler eller rackprosessorer. Noen av disse enhetene er "forsterkere" i seg selv med forsterkning og økte volumnivåer, og de kan forårsake susing og uønsket feedback hvis de er satt for høyt foran forsterkeren. Slå av forsterkeren og sjekk rørene. Vent til forsterkeren er avkjølt. Fjern bakpanelet på forsterkeren. Unngå å håndtere varme rør, da de kan forårsake alvorlige brannskader. Sjekk de større utgangsrørene først ved å forsiktig fjerne rørskjoldene, eller løsne klemmene og deretter løsne rørene fra soklene deres, men noter fra hvilke sokler du fjernet rørene. Inspiser integriteten til filamentene i rørene. Hvis ett eller flere av disse rørene er dårlige, må du bytte ut hele settet med effektforsterkerrør. Hvis alle rørene er OK, kan du eliminere de uønskede lydene ved å bytte plassering på disse rørene. Hvis dette ikke løser problemet, kan det hende du må bytte ut hele settet med effektforsterkerrør med et nytt matchet sett. Bruk av dårlig kvalitet (urangerte) rør kan forårsake skade på forsterkeren din. Du bør også sjekke forforsterkerrørene, spesielt det første inngangstrinnsrøret (helt til høyre hvis du ser på forsterkeren bakfra). Mikrofonstøy (feedback-støy som ikke kan kontrolleres ved å skru ned volumknappen på gitaren din) indikerer et dårlig forforsterkerrør(er). Du kan bytte posisjon på forforsterkerrørene for å se om dette vil fikse mikrofonstøyproblemet. Forforsterkerrør kan bli dårlige uten forvarsel, men kan også vare i mange år uten problemer overhodet. Som du kan se når du håndterer rør, er de følsomme, skjøre og noe utsatt for ujevnheter. Vær forsiktig med forsterkeren din når du transporterer den. Selv om din Bad Cat-forsterker er solid bygget og designet for å tåle mange års røff bruk, er ikke rørene det. Det er alltid en god idé å ha ekstra rør (både forforsterker- og effektforsterkerrør) for hånden, spesielt for spillsituasjoner. Et overveldende flertall av mindre problemer på rørforsterkere er rørrelaterte, og det er bare et spørsmål om å bytte ut ett eller flere for å få forsterkeren din til å fungere som ny igjen.

Dette symbolet er ment å varsle brukeren om tilstedeværelsen av uisolert "farlig spenning" i produktets kabinett som kan være av tilstrekkelig størrelse til å utgjøre en risiko for elektrisk støt for personer.

Dette symbolet er ment å varsle brukeren om tilstedeværelsen av viktige drifts- og vedlikeholdsinstruksjoner (service) i litteraturen som følger med apparatet.

FARE FOR ELEKTRISK STØT
MÅ IKKE ÅPNES

HENVIS SERVICE TIL KVALIFISERT SERVICEPERSONELL!
DENNE ENHETEN INNEHOLDER HØY SPENNING INNVENDIG!
