Pelican 9470 RALS - 24 000 lumen fjernområdebelysningssystem - manual

Introduksjon

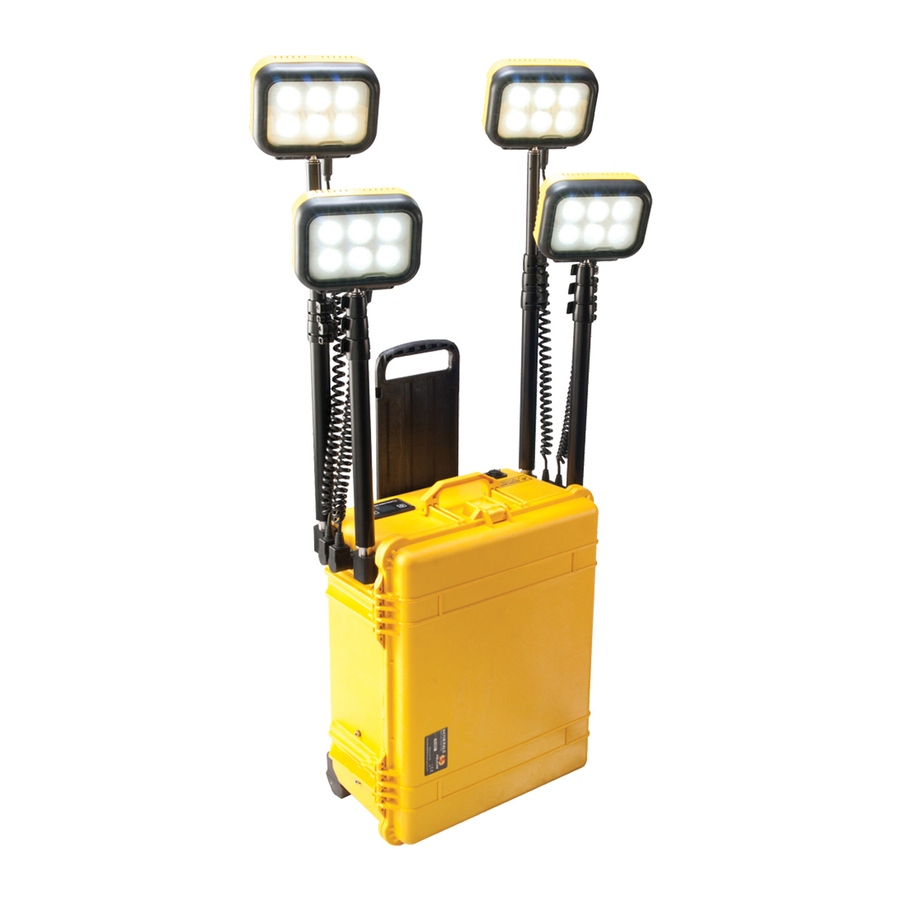

Pelican™ 9470 Remote Area Lighting System (RALS) inneholder fire LED-lyshoder, fire master, to 12V lukkede blybatterier og en strømforsyning, alt sammen i en Pelican™ Protector Case™ . Mastene kan strekke seg til en høyde på nesten 2,1 meter, og lyshodene kan artikuleres i flere retninger.

Mastdrift

1. Åpne etuiet, fjern lampehoder og master, og sett deretter etuiet oppreist.
2. Skru lampehodene på mastene og sett deretter mastene inn i masteholderne. (A)

3. Koble lampehodepluggene til de tilsvarende kontaktene på toppen av etuiet. (B)

4. For å forlenge masten, løsne klemmen på hver seksjon og løft. Lås hver klemme når du har nådd ønsket høyde.
5. For å slå sammen mastene, reverser prosedyren.

Lysdrift

1. Trykk på strømknappen på tastaturet én gang for å slå på. Standardinnstillingen er forhåndsinnstilt høy modus (som indikert av de tre "sol"-symbolene øverst på skjermen). Gjenstående driftstid vises midt på skjermen, og batterinivået vises nederst på skjermen. (C)

2. Trykk på den nederste venstre knappen på tastaturet for å endre mellom høy, middels og lav effekt. Du vil legge merke til at gjenstående driftstid endres mellom disse innstillingene.
3. Trykk på opp- eller ned-knappene på tastaturet når som helst for å gå inn i Intelligent Control "IC"-modus. (D)

   IC-modusen lar deg velge hvilken som helst driftstid opptil 24 timer. I denne modusen vises effektnivået øverst på skjermen i stedet for de forhåndsinnstilte "sol"-symbolene. Du kan gå tilbake til forhåndsinnstilt modus når som helst ved å trykke på den nederste venstre knappen på tastaturet.
4. Trykk på strømknappen på tastaturet for å slå av. 9470 RALS har muligheten til å kjøre direkte fra strømforsyningen uten å lade ut batteriet; når strømforsyningen er koblet til strømnettet, vil 9470 automatisk velge et lysnivå for å tillate kontinuerlig drift - automatisk modus. (I denne automatiske modusen vil batterinivået forbli konstant.) Lysnivået vil være på omtrent 50 % av maksimal kapasitet. Displayet på tastaturet vil ta i bruk IC-modusen, som viser batterinivå og effektnivå, men tidsvisningen vil bli erstattet av "--:--" og timeglassikonet vil forsvinne. Manuell justering av lysstyrken vil fortsatt være mulig, men hvis lysstyrken økes, vil automatisk modus avsluttes, og en ny driftstid vil bli beregnet basert på de nye driftsforholdene. Batterinivået og displayet vil gå tilbake til normal IC-modus (eller forhåndsinnstilt modus hvis den nederste venstre knappen er brukt). Hvis lysstyrken reduseres, vil enheten forbli i kontinuerlig modus (og batteriet vil lades sakte opp).

Hvis strømforsyningen fjernes, vil enheten gå tilbake til normal drift, og driftstidsdisplayet vil vise gjenstående tid for den spesielle innstillingen før fjerning av strømforsyningen.

Blitsmodus

1. Trykk og hold inne strømknappen i 5 sekunder til blinkingen begynner, og velg deretter ønsket effektnivå.
2. For å slå av blinkende modus, trykk på strømknappen igjen.

Batterinivå

Batterinivået indikeres nederst på skjermen. Når enheten er slått av, vises batterinivået i en nedtonet modus én gang hvert 5. sekund.

Batterilading

1. Fjern støvhetten fra ladekontakten og plugg inn den tilhørende kontakten fra strømforsyningen. (E)

2. Koble strømforsyningen til strømnettet.
3. Ladenivået vil bli indikert nederst på skjermbildet. Når et fullstendig ladenivå er nådd, vil displayet gå tilbake til et svakt display.

12 V strømforsyningsport

12 V strømforsyningsporten er plassert på toppen av etuiet. (F)

Fjern støvhetten for å avdekke strømkontakten. Denne kan brukes til å gi strøm til kompatible enheter.

USB dobbel strømadapter

9470 RALS inkluderer en dobbel USB-strømadapter som kan kobles til 12 V strømforsyningsporten for å drive/lade andre USB-kompatible enheter. (G)

ADVARSEL

LAD ALLTID PRODUKTET MED ETUI-LOKKET HELT ÅPENT.

BRUK KUN GODKJENT STRØMFORSYNING OG SØRG FOR AT LADING UTFØRES I ET GODT VENTILERT ROM.

IKKE OPPBEVAR PRODUKTET I UTLADET TILSTAND.

NÅR DEN IKKE ER I BRUK, LAD PRODUKTET MINST EN GANG HVER 3. MÅNED.

Batteribytte
Kontakt din forhandler for et erstatningsbatteri.

BATTERISIKKERHET

BATTERISIKKERHET – DU MÅ LESE DISSE ADVARSLENE OG INSTRUKSJONENE FØR DU BRUKER ELLER LADER BATTERIENE DINE!

HÅNDTER OG OPPBEVAR BATTERIER RIKTIG FOR Å UNNGÅ SKADE ELLER ØDELEGGELSE
BATTERIER KAN VÆRE FARLIGE!
FEIL HÅNDTERING AV BATTERIER KAN FØRE TIL LEKKASJE, BRANN ELLER EKSPLOSJON SOM KAN FORÅRSAKE ALVORLIG SKADE ELLER EIENDOMSSKADE.

Oppladbare batterier

• Sikkerhetsgodkjenninger for farlige steder for eksplosive miljøer er bare gyldige for Pelican-batteripakken som følger med utstyret.
• For erstatningsbatteripakker, bruk kun den godkjente Pelican-batteripakken for modellen av produktet du bruker. Bruk av andre batteripakker vil redusere ytelsen, utsette brukeren eller andre for alvorlig skade, og vil ugyldiggjøre sikkerhetsgodkjenningen.
• Utstyr skal kun lades på et ikke-farlig sted.
• Utstyr skal kun lades ved hjelp av Pelican-laderbasen som følger med.
• Batterier skal lades og brukes mellom temperaturene som vises i denne tabellen:

• IKKE lad oppladbare alkaliske batterier mens de fortsatt er i utstyret. Lading av alkaliske batterier mens de fortsatt er i utstyret kan forårsake intern gass- eller varmeutvikling som resulterer i utlufting, eksplosjon eller muligens brann som kan forårsake alvorlig skade eller eiendomsskade.
• Dyp utlading* av de oppladbare batteriene kan føre til at batteriene slipper ut potensielt farlige gasser og elektrolytter.
• Det anbefales sterkt å kondisjonere* batterier hver tredje måned. Under lagring reduseres batteriets kapasitet på grunn av selvutlading. Hvis produktet ikke brukes over lengre tid, vil det redusere batteriets levetid. Uttak av laderen fra produktet før en "KLAR"-indikasjon vil resultere i utilstrekkelig lading.
• Hvis produkter som inneholder oppladbare produkter lagres, anbefales det å gjøre det på et kjølig, tørt sted. Hvis gjennomsnittstemperaturen overstiger 25°C (77°F) (under 30°C eller 86°F), bør frekvensen av supplerende lading økes.
• Det anbefales alltid å kondisjonere et batteri som har vært lagret før bruk.

* Dyp utlading: Batteriet har fått lov til å lade ut mesteparten av kapasiteten til et punkt utover hvilket det har oppstått uopprettelig skade. Se batterispesifikasjoner for de spesifikke nivåene.

* Kondisjonere et batteri: Lad batteriet til full kapasitet og koble deretter fra laderen. La lyset gå til det tømmer batteriet fullstendig og slår seg av. Sett lommelykten tilbake på laderen og lad batteriet helt opp før du bruker det. Denne kondisjoneringen eller "syklingen" av batteriet vil hjelpe det å beholde en fyldigere ladning i lengre tid.

Advarsel

• Hvis laderen ikke indikerer full lading etter gjentatte ladeforsøk, eller batteriet viser en markant reduksjon i ytelse, kreves det et batteribytte.
• IKKE bruk ladere som er beregnet på en annen batteriteknologi eller utstyr, eller modell. Hvis du gjør det, kan det skade produktet og utsette brukeren for alvorlig skade eller eiendomsskade.
• Ni-MH oppladbare batteripakker: IKKE bruk Ni-MH oppladbare batteripakker i mer enn tre år eller 500 lade-/utladingssykluser, avhengig av hva som kommer først. Bruk av NiMH oppladbare batteripakker i mer enn tre år eller 500 lade-/utladingssykluser vil redusere batteriets ytelse og utsette brukeren for alvorlig skade eller eiendomsskade.
• Li-Ion og LiFePO4 oppladbare batteripakker: IKKE bruk Li-Ion og LiFePO4 oppladbare batteripakker i mer enn fem år. Bruk over en periode på mer enn fem år vil redusere batteriets ytelse og utsette brukeren for alvorlig skade eller eiendomsskade.
• Blysyrebatteri: IKKE bruk blysyrebatterier i mer enn fem år eller 400 lade-/utladingssykluser ved 100 % DOD (utladingsdybde)*, avhengig av hva som kommer først. Bruk av blysyrebatterier i mer enn fem år eller 400 lade-/utladingssykluser ved 100 % DOD vil redusere batteriets ytelse og utsette brukeren for alvorlig skade eller eiendomsskade.

* DOD (utladingsdybde)*: er brøkdelen eller prosentandelen av kapasiteten som er fjernet fra det fulladede batteriet. Utladingsdybde er definert som den totale mengden energi som er utladet fra et batteri, delt på batteriets nominelle kapasitet. Utladingsdybde uttrykkes normalt som en prosentandel.

Batterigjenvinning

Kasser ALLTID batterier på riktig måte på et godkjent batterigjenvinningssenter. Unnlatelse av å gjøre det kan være en forbrytelse og kan føre til frigjøring av skadelige giftige materialer. Pelican har inngått et samarbeid med Call 2 Recycle i USA og Canada for å kaste resirkulerbare batterier. Ring 1-800-822-8837 for å finne et batterigjenvinningssenter i nærheten av deg.

PELICAN 1 ÅRS BEGRENSET GARANTI

Pelican Products, Inc. ("Pelican") garanterer sine Remote Area Lighting Systems (RALS) mot defekter i materialer og utførelse under normal bruk, service og vedlikehold i ett år fra kjøpsdatoen. Denne garantien gjelder kun for den opprinnelige kjøperen og kan ikke overføres.

For å fremsette et garantikrav må kjøperen fylle ut garantikravskjemaet på https://www.pelican.com/us/en/support/warranty/. Eventuelle garantikrav skal fremsettes av kjøperen så snart som praktisk mulig og under ingen omstendigheter mer enn ett år fra kjøpsdatoen. Kjøperen må fremlegge gyldig datert kjøpsbevis og innhente et returautorisasjonsnummer fra Pelican Customer Service før han returnerer noe produkt, og er ansvarlig for å betale alle fraktkostnader for garantien. Hvis Pelican fastslår at et returnert produkt ikke er defekt, innenfor vilkårene i denne garantien, skal kjøperen betale Pelican alle kostnader for håndtering, returfrakt og reparasjoner til Pelicans gjeldende priser.

Alle garantikrav av enhver art er utelukket hvis produktet er endret eller på noen måte fysisk endret, eller utsatt for misbruk, feilbruk, uaktsomhet eller ulykke.

Noen stater og land tillater ikke begrensninger på hvor lenge en underforstått garanti varer, eller utelukkelse eller begrensning av tilfeldige skader eller følgeskader, så ovenstående begrensning eller utelukkelse gjelder kanskje ikke for deg. Denne garantien gir deg spesifikke juridiske rettigheter, og du kan ha andre rettigheter som varierer fra stat til stat og land til land.

PELICAN PRODUCTS, INC.
23215 Early Avenue • Torrance, CA 90505 USA Tel (310) 326-4700
FAX (310) 326-3311
www.pelican.com
PELICAN PRODUCTS ULC
10221-184th Street • Edmonton, Alberta T5S 2J4
Tel (780) 481-6076 • FAX (780) 481-9586
www.pelican.ca

9473-311-001 5-37518 Rev B MR/22
© 2022 Pelican Products, Inc.
varemerker er registrerte og/eller uregistrerte varemerker for Pelican Products, Inc., dets datterselskaper og/eller tilknyttede selskaper.
RoHS-kompatibel
