SATO SG112 - Skrócona instrukcja obsługi drukarki kodów kreskowych

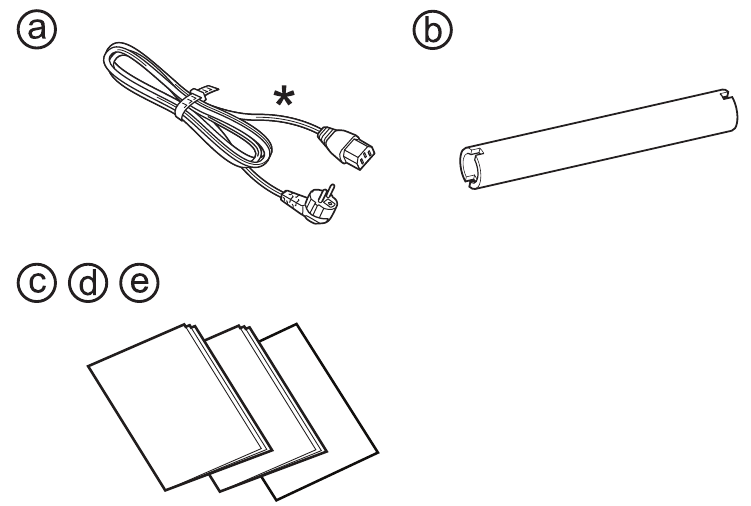

Akcesoria

1. Przewód zasilający*
2. Rdzeń taśmy
3. Skrócona instrukcja obsługi
4. Instrukcje bezpieczeństwa
5. Ulotka Globalnego Programu Gwarancyjnego
   * Przewód zasilający nie jest dostarczany w zależności od regionu
   Kształt wtyczki zasilającej różni się w zależności od regionu.

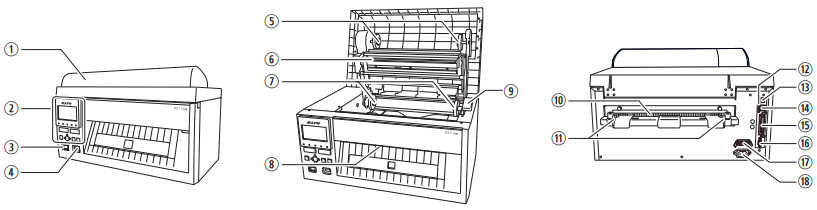

Identyfikacja części

1. Górna pokrywa
2. Panel operatora
3. Wyłącznik zasilania
4. Złącze USB (Typ A)
5. Uchwyt do przewijania taśmy
6. Głowica drukująca
7. Uchwyt podajnika taśmy
8. Otwór wyjściowy nośnika
9. Dźwignia zwalniania głowicy
10. Otwór wejściowy nośnika
11. Prowadnica nośnika
12. Gniazdo karty SD
13. Złącze USB (Typ B)
14. Złącze LAN
15. Złącze IEEE1284
16. Złącze RS-232C
17. Złącze EXT
18. Zacisk wejścia AC

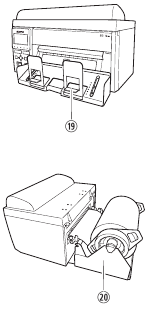

Opcje

19. Układarka
20. Odwijak

• Zestaw zegara czasu rzeczywistego

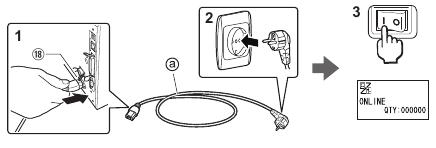

Włączanie zasilania

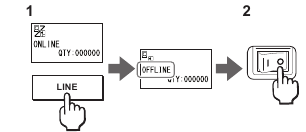

Wyłączanie zasilania

• Upewnij się, że drukarka jest w trybie offline przed naciśnięciem wyłącznika zasilania

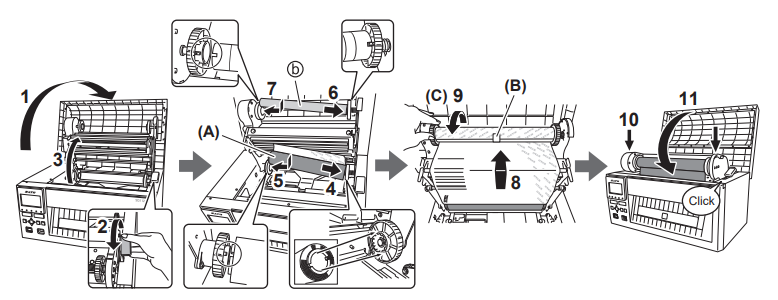

Zakładanie taśmy barwiącej

• Umieść taśmę barwiącą (A) i rdzeń taśmy odpowiednio.
• Przymocuj taśmę barwiącą do rdzenia taśmy za pomocą taśmy klejącej (B) lub podobnego.
• Owiń taśmę barwiącą kilka razy w kierunku strzałki (C).

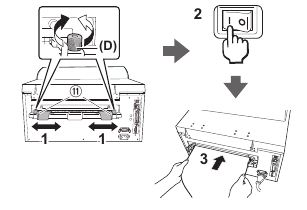

Zakładanie nośnika

• Dopasuj prowadnicę nośnika do rozmiaru nośnika, a następnie dokręć śruby radełkowane (D), aby ustalić położenie prowadnicy nośnika.
• Po włączeniu zasilania drukarka automatycznie załaduje nośnik po włożeniu go do otworu wejściowego nośnika.
• Używaj tylko materiałów eksploatacyjnych określonych przez SATO.


Podstawowe dane techniczne

Metoda druku: Termiczny bezpośredni i Termotransferowy
Gęstość głowicy (Rozdzielczość): 305 dpi
Nazwa modelu: SG112-ex
Wymiary: 475 (szer.) x 314 (gł.) x 320 (wys.) mm (18,7" x 12,3" x 12,6") (bez wystających części)
Waga: Około 23 kg (50,7 lbs) (bez nośnika i opcji)
Pobór mocy:
Warunki napięcia zasilania wejściowego: AC 100 V, 50 Hz
Szczytowo: 413 VA/404 W (przy 30% współczynniku drukowania, ciemność: 10, prędkość: 6 cali/sek)
Czuwanie: 28 VA/24 W
Wymagania dotyczące zasilania:
Napięcie wejściowe: AC 100 - 240 V, ±10%, 50 - 60 Hz
Warunki środowiskowe (Temperatura/Wilgotność):
Praca: 5 - 40 ºC (41 - 104 ºF), 30 - 80% RH (bez kondensacji)
Przechowywanie: −5 - 60 ºC (23 - 140 ºF), 30 - 90% RH (bez kondensacji)
