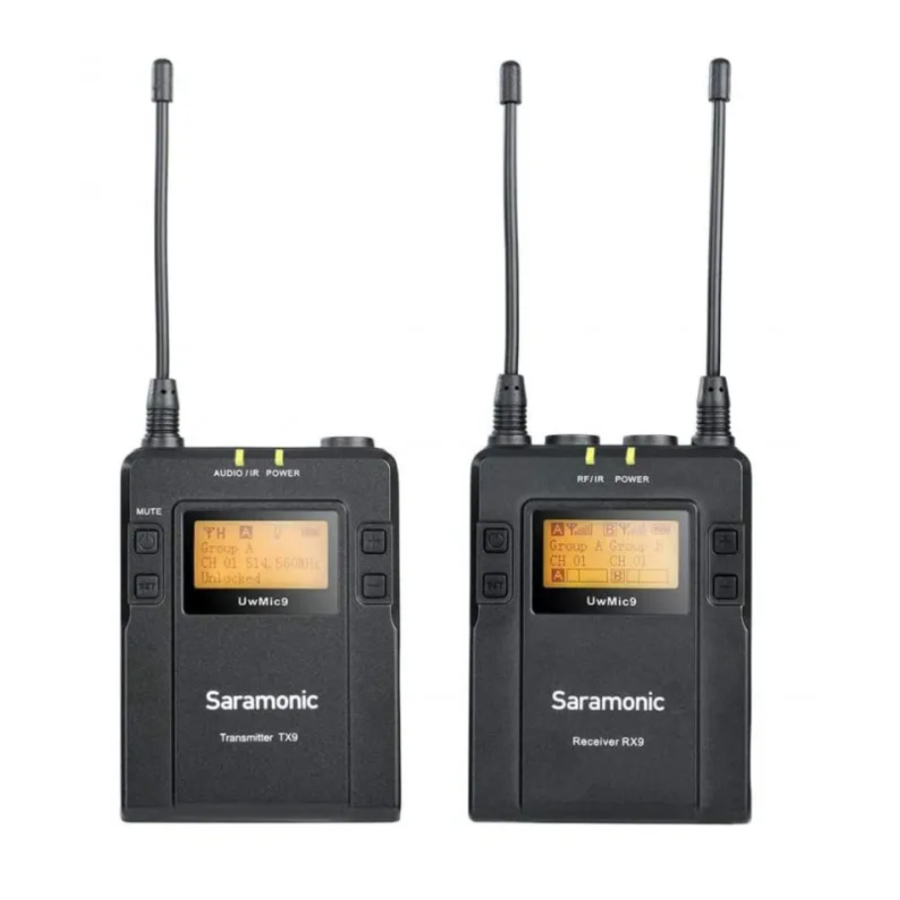

Wprowadzenie ogólne

System mikrofonu bezprzewodowego UHF Saramonic UwMic9 jest przeznaczony do przenośnej pracy bezprzewodowej i może być używany w różnych środowiskach do zastosowań takich jak wideo DSLR, nagrywanie w terenie, telewizja transmisyjna, elektroniczne zbieranie wiadomości (ENG), wywiady na miejscu i inne.

Przenośny odbiornik UwMic9-RX9

Wprowadzenie

Saramonic UwMic9-RX9 to montowany na kamerze zintegrowany odbiornik bezprzewodowy. Charakteryzuje się szerokim pasmem przełączania RF, czytelnym wyświetlaczem LCD i synchronizacją podczerwieni między nadajnikiem a odbiornikiem.

Wyposażony w funkcję automatycznego skanowania, RX9 może automatycznie wyszukiwać dostępną częstotliwość transmisji.

Wybieralny tryb wyjścia pozwala wybrać sygnał wyjściowy jako mono lub stereo.

Struktura produktu

1. Anteny
2. Przycisk zasilania (Power button)
   Naciśnij, aby włączyć lub wyłączyć RX9.
3. Przycisk SET (przycisk ustawień)
   Długo naciśnij przycisk SET (przycisk ustawień), aby wejść do wyświetlanego menu.
   Następnie krótko naciśnij przycisk SET (przycisk ustawień), aby potwierdzić opcję lub naciśnij ponownie długo, aby wyjść bez zapisywania.
4. Wskaźnik POWER (wskaźnik zasilania)
   Wskazuje poziom naładowania baterii w następujący sposób:

• Zielone światło: Wystarczający poziom naładowania baterii.
• Czerwone światło: Niski poziom naładowania baterii.

5. Wskaźnik RF i port nadajnika podczerwieni (RF indicator and infrared transmitter port)
   Port nadajnika podczerwieni wysyła ustawioną częstotliwość do nadajnika.
   Wskaźnik RF wyświetla poziom wejściowy RF w następujący sposób:

• Zielone światło: Sygnał RF jest silny.
• Czerwone światło: Sygnał RF jest słaby lub odłączony.

6. Przycisk + lub –
   Wybiera funkcje lub wartości wyświetlane na wyświetlaczu.
7. Wyświetlacz LCD (LCD display)
   Wyświetla menu, więcej szczegółów można znaleźć w "Instrukcji obsługi wyświetlacza LCD".
8. Komora baterii (Battery compartment)
   Działa na dwóch bateriach AA (brak w zestawie).
9. Gniazdo PHONE (gniazdo słuchawkowe)
   Jest to gniazdo słuchawkowe mini stereo o średnicy 3,5 mm. Podłącz słuchawki, aby monitorować wyjście audio.
   Uwaga: Nie podłączaj słuchawek z monofonicznym mini gniazdem. Może to spowodować zwarcie gniazda słuchawkowego i zniekształcony dźwięk wyjściowy.
10. Gniazdo OUTPUT (gniazdo wyjściowe)
    Podłącz RX9 do kamery wideo, kamery, miksera lub wzmacniacza za pomocą dostarczonego kabla wyjściowego.
11. Standardowa zimna stopka (Standard cold shoe)

Mocowanie akcesoriów

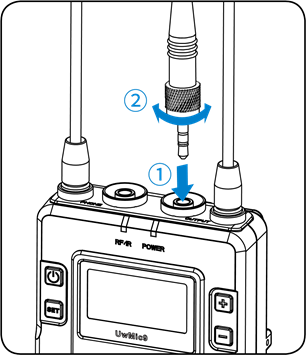

1. Podłącz dostarczony kabel do gniazda wyjściowego.

   1. Podłącz dostarczony kabel do gniazda OUTPUT (gniazdo wyjściowe).
   2. Aby zapewnić bezpieczne połączenie, obróć, aby zablokować złącze.
2. Przymocuj klips do paska. Zapoznaj się z rozdziałem "Mocowanie akcesoriów".
3. Przymocuj adapter mocowania na stopce.

   1. Przed przymocowaniem adaptera mocowania na stopce należy przymocować klips do paska do góry nogami.

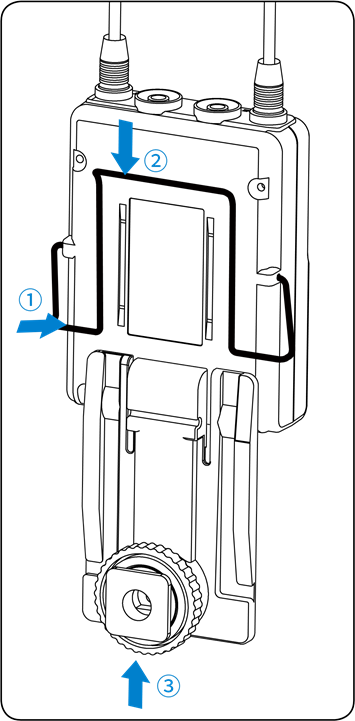

   2. Naciśnij dolną część klipsa do paska, aby zrobić trochę miejsca między klipsem do paska a odbiornikiem.
   3. Wyrównaj klips do paska z dwoma pionowymi rowkami na adapterze mocowania na stopce i włóż adapter w kierunku strzałki.
   4. Wciśnij adapter mocowania na stopce do końca, aż klips do paska zmieści się w poziomym rowku na uchwytach adaptera.

Instrukcja obsługi wyświetlacza LCD

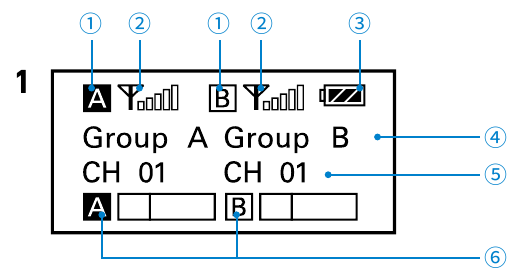

Ekran główny. (Home screen)
Jeśli przez 20 sekund nie zostanie wykonana żadna operacja na innych ekranach, wyświetlacz automatycznie powróci do ekranu głównego.

1. Ikona grupy
   Wskazuje, że zasilanie grupy A jest wyłączone.
   Wskazuje, że zasilanie grupy A jest włączone.
2. Wskaźnik poziomu RF
   Wskazuje aktualny poziom odbioru.
3. Wskaźnik poziomu naładowania baterii
   Wyświetla poziom naładowania baterii. Wymień obie baterie natychmiast, gdy wskaźnik zacznie migać.
4. Nazwa grupy kanałów
5. Aktualny kanał
   Wyświetla aktualny numer kanału.
6. Miernik poziomu wejścia audio
   Wyświetla poziom wejścia audio.

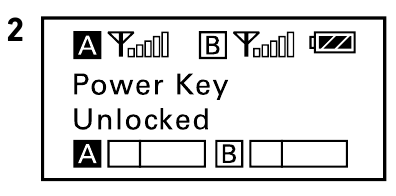

Przycisk zasilania. (Power key)
Długo naciśnij przycisk SET (przycisk ustawień), aby odblokować lub zablokować przycisk zasilania. Zablokuj przycisk zasilania, aby zapobiec przypadkowemu wyłączeniu odbiornika podczas użytkowania.

• Odblokowany: (Unlocked) Długo naciśnij przycisk zasilania, aby włączyć lub wyłączyć odbiornik (domyślne ustawienie systemu).
• Zablokowany: (Locked) Odbiornik nie zostanie wyłączony nawet po naciśnięciu przycisku zasilania.
  Uwaga:
  Jeśli baterie zostaną wyjęte i ponownie włożone, gdy przycisk zasilania jest ustawiony na Zablokowany (Locked), stan blokady przycisku zasilania nie zostanie zmieniony. Możesz włączyć odbiornik, długo naciskając przycisk zasilania.

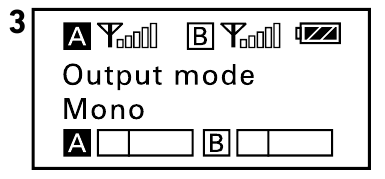

Tryb wyjścia. (Output mode)
Tryb wyjścia można wybrać jako mono lub stereo. Gdy tryb wyjścia jest mono, dźwięk z lewego i prawego kanału zostanie zmiksowany. Gdy jest stereo, lewy (Grupa B) i prawy (Grupa A) kanał wyjściowy audio zostaną rozdzielone. Domyślne ustawienie systemu to mono.

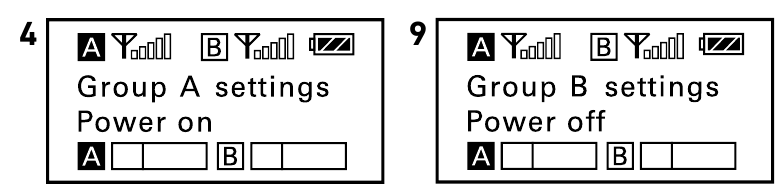

Zasilanie grupy. (Power of the Group)
Gdy używasz tylko jednego sygnału grupy, wyłącz drugą grupę, aby oszczędzać baterię. Aby oszczędzać baterię, domyślne ustawienie systemu dla Grupy B to wyłączenie zasilania, a dla Grupy A włączenie zasilania.
Podczas jednoczesnej pracy z dwoma nadajnikami ustaw każdy nadajnik na inną grupę, aby zapobiec zakłóceniom lub szumom.

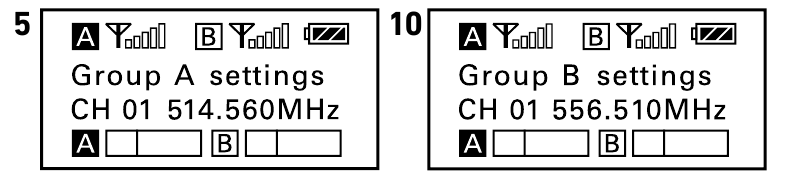

Wybierz kanał. (Select channel)

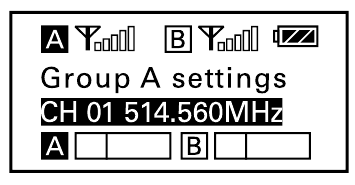

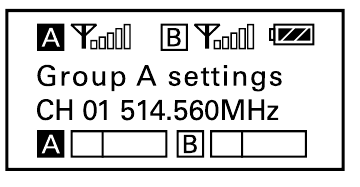

Szczegóły operacji można znaleźć w "Ręcznym ustawianiu kanału odbiornika".

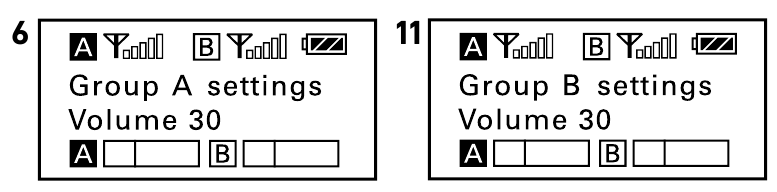

Ustaw głośność wyjściową. (Set output volume)
Ustaw głośność wyjściowego dźwięku w zakresie od 0 do 30. Ustawienie jest zachowywane nawet po wyłączeniu zasilania. Domyślnie jest to 30.

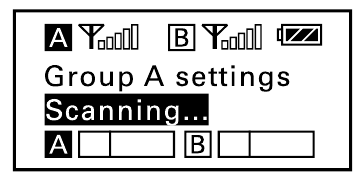

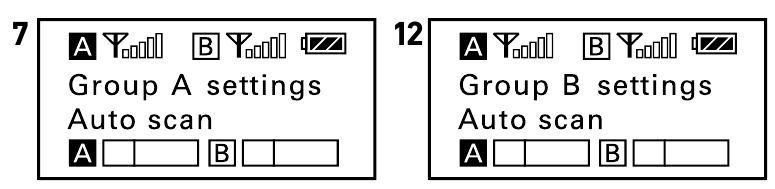

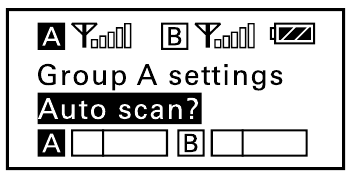

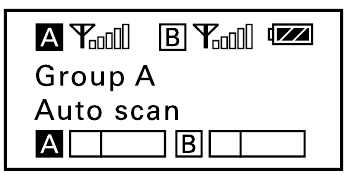

Funkcja automatycznego skanowania. (Auto scan function)

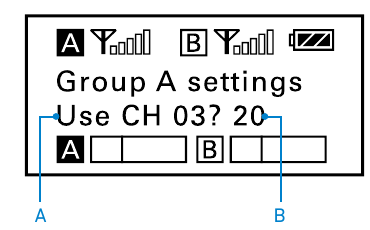

Automatycznie skanuj dostępny i czysty kanał. Szczegóły operacji można znaleźć w "Korzystaniu z funkcji automatycznego skanowania".

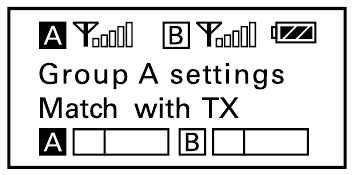

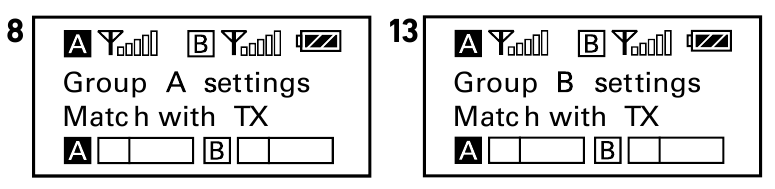

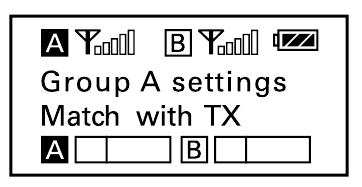

Funkcja dopasowywania podczerwieni. (Infrared matching function)
Dopasuj odbiornik i nadajnik za pomocą podczerwieni. Szczegóły operacji można znaleźć w "Dopasowywaniu kanału odbiornika i nadajnika".

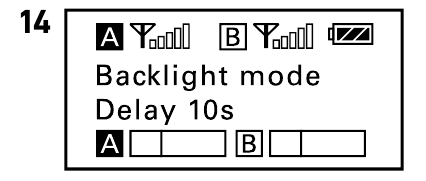

Ustaw podświetlenie. (Set backlight)
Ustaw podświetlenie LED na WŁĄCZONE (ON) lub Opóźnienie 60 /30 /10 sekund lub WYŁĄCZONE (OFF). Domyślnie jest to "Opóźnienie 10s."

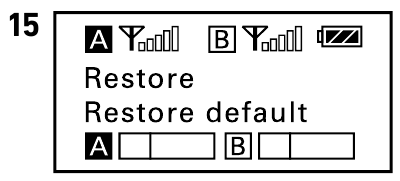

Przywróć ustawienia. (Restore settings)
Potwierdź to, a parametry RX9 zostaną przywrócone do ustawień fabrycznych.

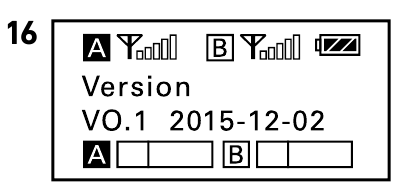

Wersja UwMic-RX9. (Version of the UwMic-RX9)

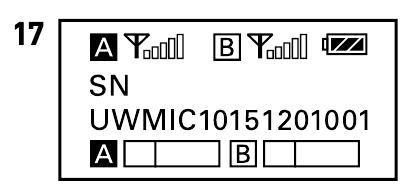

Numer seryjny. (Serial Number)

Nadajnik Body-pack UwMic9-TX9

Wprowadzenie

Ten nadajnik to kompaktowy nadajnik, który wykorzystuje syntezator PLL sterowany kwarcem. Jest wyposażony w funkcję wyciszania i złącze wejściowe mikrofonu typu locking. Moc wyjściowa RF może być przełączana między wysoką, średnią i niską.

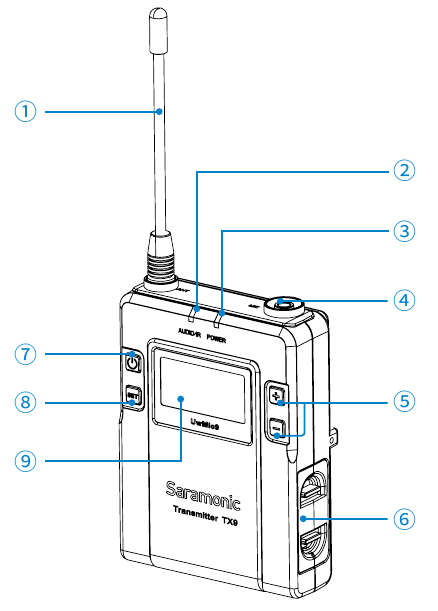

Struktura produktu

1. Antena
2. Wskaźnik AUDIO / IR (detektor podczerwieni)
   Wskaźnik AUDIO: Wskazuje poziom wejściowy audio.
   IR (detektor podczerwieni): Odbiera częstotliwość z odbiornika.
   Świeci na zielono: Poziom wejściowy audio jest odpowiedni.
   Miga na czerwono: Dźwięk jest wyciszony (tj. wyłączony).
   Aby uzyskać szczegółowe informacje na temat ustawiania funkcji wyciszania, zapoznaj się z "Ustaw klawisz wyciszenia".
3. Wskaźnik POWER (zasilania)
   Wskazuje poziom naładowania baterii w następujący sposób:

• Świeci na zielono: Wystarczający poziom naładowania baterii.
• Świeci na czerwono: Niski poziom naładowania baterii.

4. Złącze wejściowe audio (wtyczka typu locking 3,5 mm)
   Podłącz do dołączonego mikrofonu krawatowego.
5. Przycisk + lub –
   Wybiera funkcje lub wartości wyświetlane na wyświetlaczu.
6. Komora baterii
   Akceptuje dwie baterie AA (alkaliczne, niklowo-metalowo-wodorkowe lub litowe).
7. Przycisk Power (zasilanie) / Mute (wyciszenie)

Funkcja	Działanie
Power ON (włącz)	Naciśnij przycisk przez jedną sekundę lub dłużej
Power OFF (wyłącz)	Naciskaj przycisk, aż się wyłączy
Mute ON (wycisz włączone)	Krótkie naciśnięcie przycisku
Mute OFF (wycisz wyłączone)

8. Przycisk SET (ustaw)
   Długo naciśnij przycisk SET (ustaw), aby wejść do wyświetlanego menu.
   Następnie krótko naciśnij przycisk SET (ustaw), aby potwierdzić opcję, lub naciśnij ponownie długo, aby wyjść bez zapisywania.
9. Wyświetlacz LCD
   Wyświetl menu, więcej szczegółów można znaleźć w "Przewodniku obsługi wyświetlacza LCD".

Dołączanie akcesoriów

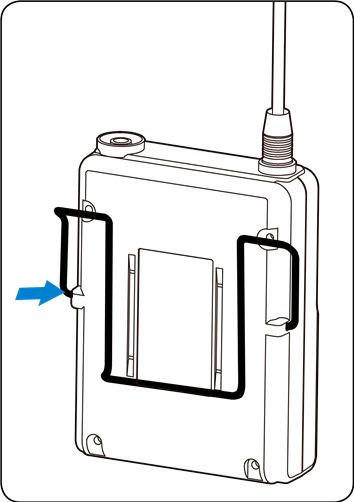

1. Przymocuj klips do paska.
   Włóż jeden koniec klipsa do paska do jednego z dwóch otworów po obu stronach nadajnika, a następnie włóż drugi koniec do otworu po drugiej stronie.

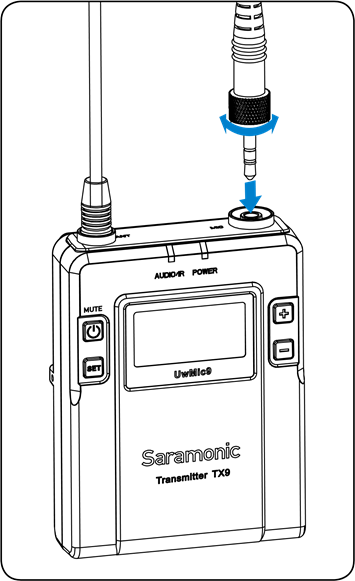

2. Podłącz mikrofon.
   Aby zapewnić bezpieczne połączenie, obróć, aby zablokować złącze.

   Uwaga:
   Wyłącz nadajnik przed podłączeniem lub odłączeniem mikrofonu.

Przewodnik obsługi wyświetlacza LCD

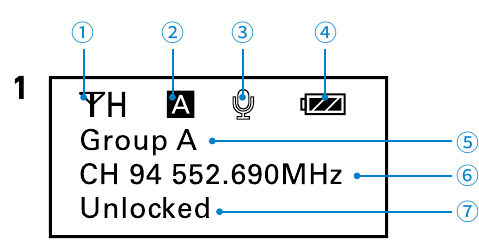

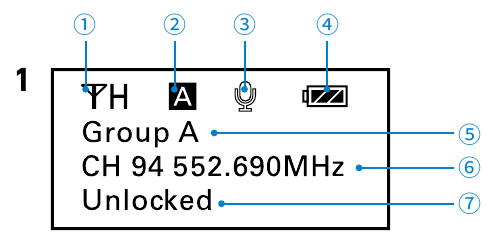

Ekran główny.
Jeśli przez 20 sekund nie zostanie wykonana żadna operacja na innych ekranach, wyświetlacz automatycznie powróci do ekranu głównego.

1. Wskaźnik mocy transmisji RF
   Wskazuje aktualny poziom mocy transmisji.
   Aby uzyskać szczegółowe informacje na temat ustawiania poziomu, zapoznaj się z "Wybierz poziom mocy RF".
2. Wskaźnik grupy kanałów
   Wskazuje grupę kanałów.
3. Wskaźnik wyciszenia
   Mute OFF (wyciszenie wyłączone)
   Mute ON (wyciszenie włączone)
4. Wskaźnik poziomu naładowania baterii
   Wyświetla poziom naładowania baterii. Wymień obie baterie natychmiast, gdy wskaźnik zacznie migać.
5. Nazwa grupy kanałów
6. Kanał i częstotliwość
   Wskazuje aktualny kanał i częstotliwość.
7. Status przycisku Power (zasilanie) / Mute (wyciszenie).

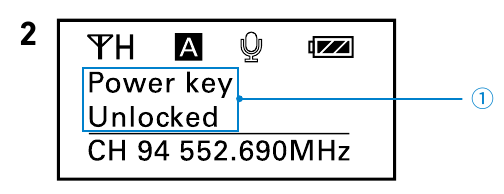

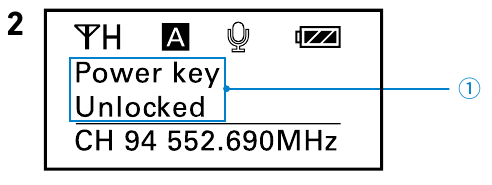

Ustaw klawisz Power (zasilania).
Wybierz Unlocked (odblokowany) lub Locked (zablokowany).
Ustaw "Locked" (zablokowany), aby zablokować przycisk zasilania, aby zapobiec przypadkowemu wyłączeniu lub wyciszeniu urządzenia podczas użytkowania. Domyślnie jest ustawione "Unlocked" (odblokowany).

1. Sekcja wyświetlania menu. Wyświetla różne funkcje. Naciśnij przycisk + lub -, aby przełączać funkcje.

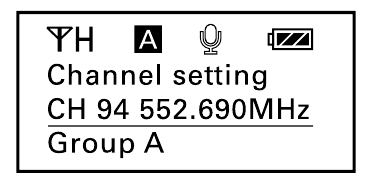

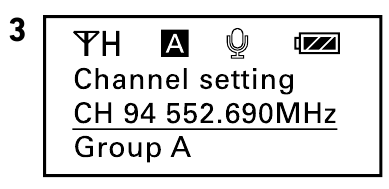

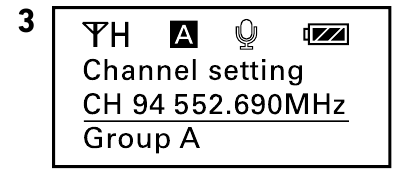

Wybierz kanał.
Długo naciśnij przycisk SET (ustaw), aby wejść do menu. Użyj "+" i "-", aby wybrać potrzebny kanał i krótko naciśnij przycisk SET (ustaw), aby potwierdzić.

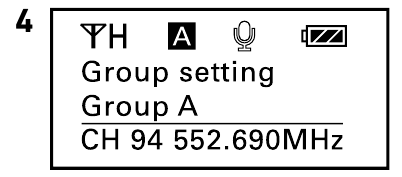

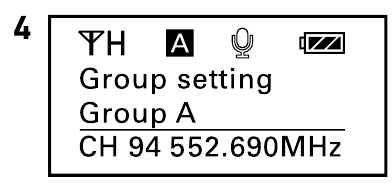

Wybierz grupę.
Możesz wybrać grupę kanałów "A" lub "B". Każda grupa ma 96 kanałów. Domyślnie jest ustawiona "Group A" (grupa A).

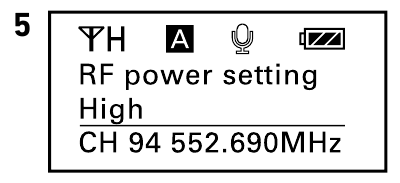

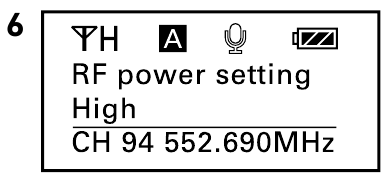

Wybierz poziom mocy RF.
Możesz ustawić transmitowaną moc RF na High (wysoka), Middle (średnia) lub Low (niska). Domyślnie jest ustawiona "High" (wysoka).

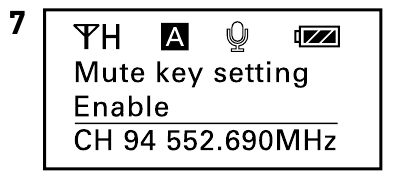

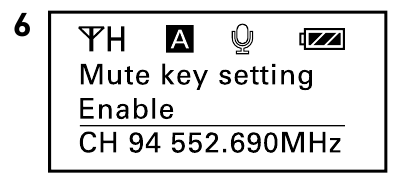

Ustaw klawisz Mute (wyciszenia).
Jeśli chcesz wyciszyć dźwięk, najpierw wybierz "Enable" (włącz), a następnie krótko naciśnij przycisk zasilania. Domyślnie jest ustawione "Enable" (włącz).

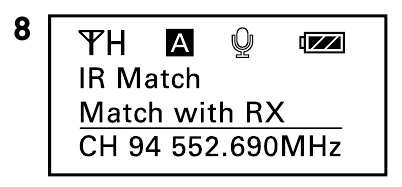

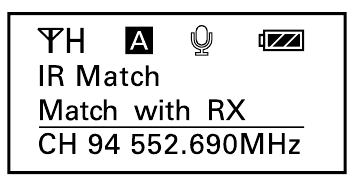

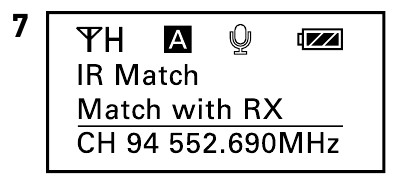

IR Match (dopasowanie IR).
Ustaw, aby dopasować do odbiornika. Na ekranie wyświetli się "Matching" (dopasowywanie) podczas procesu. Po pomyślnym dopasowaniu wyświetli się "Sync finished" (synchronizacja zakończona).

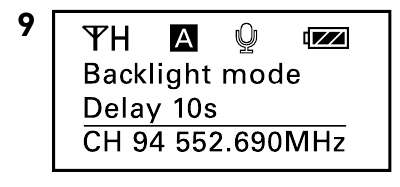

Ustaw podświetlenie.

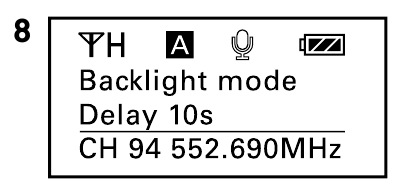

Wybierz ON (włączone), OFF (wyłączone) lub Delay (opóźnienie) 10 / 30 / 60 sekund. Domyślnie jest ustawione "Delay 10s" (opóźnienie 10s).

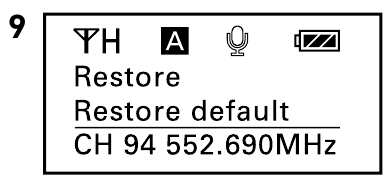

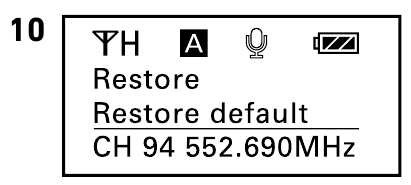

Przywróć ustawienia domyślne.

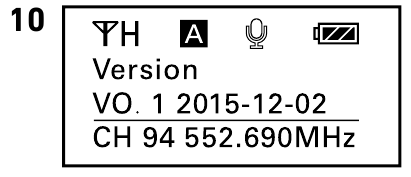

Wersja UwMic9-TX9.

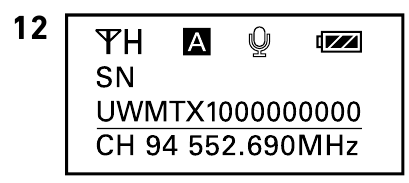

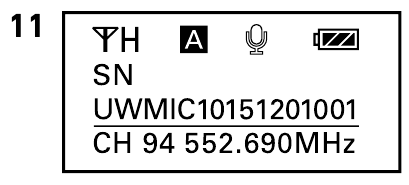

Numer seryjny.

Mikrofon do ręki UwMic9-HU9

Wprowadzenie

Saramonic HU9 to ręczny bezprzewodowy nadajnik mikrofonowy UHF, który charakteryzuje się kompaktową metalową obudową, czytelnym wyświetlaczem LCD, przełącznikiem mocy RF i syntezatorem PLL. Mikrofon o jakości broadcast uchwyci krystalicznie czysty i bogaty dźwięk. Posiada wbudowaną antenę, funkcję wyciszania i funkcję blokady zasilania. Kanał HU9 jest synchronizowany z odbiornikiem za pomocą podczerwieni.

Struktura produktu

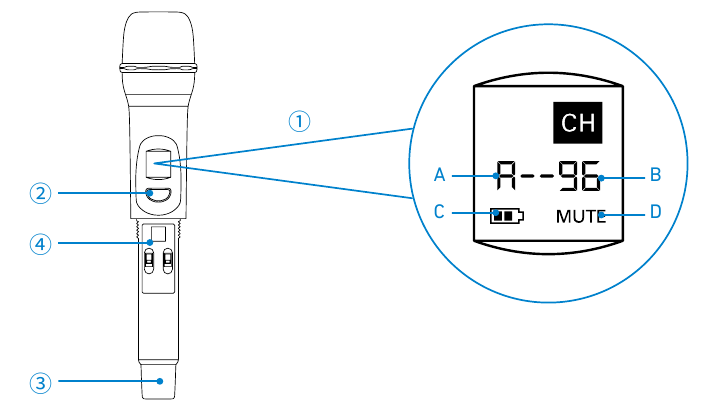

1. Ekran LCD
   1. Grupy kanałów.
      Dwie grupy kanałów: A i B.
      Każda grupa ma 96 kanałów.
   2. Numer kanału.
   3. Wskaźnik poziomu naładowania baterii.
   4. MUTE (wyciszenie). Dźwięk jest wyciszony.

Ten wyświetlacz LCD wskazuje, że działa na kanale 96 grupy A.

2. Przycisk Power (zasilanie) / Mute (wyciszenie)
   Power (zasilanie): Długie naciśnięcie, aby włączyć/wyłączyć HU9.
   Mute (wyciszenie): Krótkie naciśnięcie przycisku podczas transmisji spowoduje wyciszenie dźwięku. Naciśnij go ponownie, aby przywrócić wyjście audio.
   Uwaga: Podczas wyciszania sygnał audio nie jest wysyłany, ale sygnał RF jest nadal transmitowany.
3. Antena

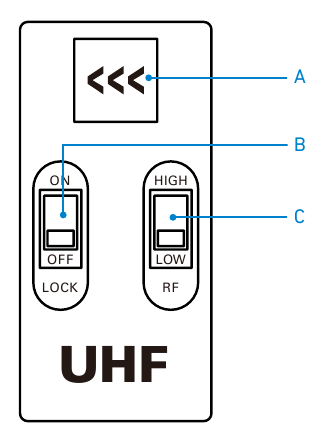

4. Panel operacyjny


   1. Detektor podczerwieni. Odbiera częstotliwość ustawioną na odbiorniku.

   2. Przełącznik blokady. Ustawienie na ON (włączone) zablokuje przycisk zasilania. Zapobiegnie to przypadkowemu wyłączeniu zasilania podczas transmisji.
      Uwaga: Przełącznik blokady nie zablokuje funkcji wyciszenia.

   3. RF power (moc RF). Ustaw poziom wyjściowy transmisji na HIGH (wysoki) lub LOW (niski).

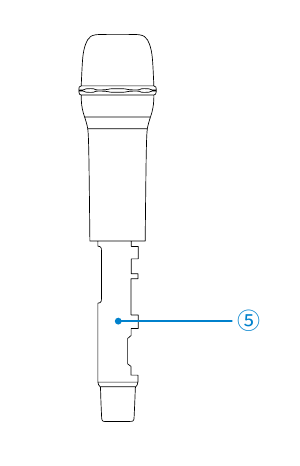

5. Komora baterii
   Działa na dwóch bateriach AA (brak w zestawie).
   Możesz użyć baterii alkalicznych, litowych lub niklowo-metalowo-wodorkowych.

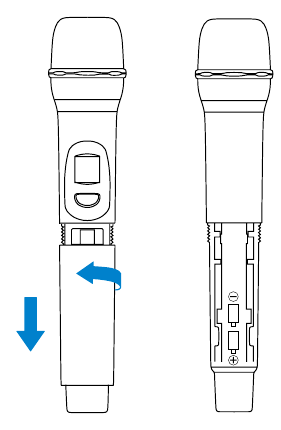

Przewodnik konfiguracji baterii

1. Zainstaluj baterie. Zapoznaj się z "UwMic9-HU9".
2. (Opcja) Ustaw przełącznik blokady na ON (włączone) lub OFF (wyłączone).
3. (Opcja) Ustaw moc RF na HIGH (wysoka) lub LOW (niska). Poziom mocy transmisji różni się w zależności od modelu.
4. Naciśnij przycisk zasilania, aby włączyć HU9.
5. Włącz odbiornik UwMic9-RX9 i zsynchronizuj z nadajnikiem HU9. Szczegółowe informacje na temat obsługi można znaleźć w "Dla HU9".
6. Po pomyślnej synchronizacji ekran HU9 pokaże grupę i kanał takie same jak odbiornik.
7. Zamknij uchwyt w kierunku strzałek.

8. Teraz jest gotowy do użycia.

Nadajnik wtykowy UwMic9-TX-XLR9

Wprowadzenie

Saramonic TX-XLR9 to kompaktowy nadajnik wtykowy XLR, charakteryzujący się szerokim pasmem przełączania RF, czytelnym wyświetlaczem LCD, zasilaniem fantomowym +48V i funkcją wyciszania. Nadaje się do przenośnej pracy bezprzewodowej i może być stosowany w szerokim zakresie zastosowań, takich jak wideo DSLR, telewizja transmisyjna, ENG i inne.

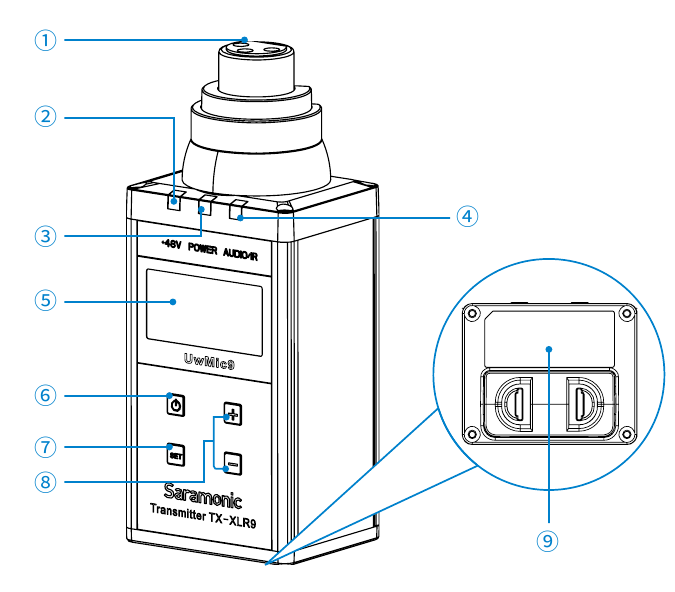

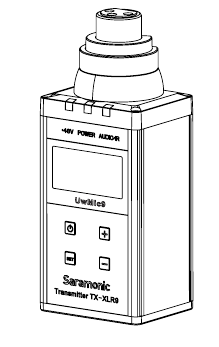

Struktura produktu

1. Gniazdo wejściowe audio XLR
   Podłącza się do mikrofonu XLR lub urządzeń audio z wyjściem liniowym.
2. Wskaźnik zasilania +48V
   Świeci się, gdy włączone jest zasilanie fantomowe +48V.
3. Wskaźnik POWER (zasilanie)
   Wskazuje poziom naładowania baterii w następujący sposób:

• Świeci na zielono: Wystarczający poziom naładowania baterii.
• Świeci na czerwono: Niski poziom naładowania baterii.

4. Wskaźnik AUDIO / IR (detektor podczerwieni)
   Wskaźnik AUDIO: Wskazuje poziom wejściowy audio.
   IR (detektor podczerwieni): Pobiera częstotliwość z odbiornika.
   Świeci na zielono: Poziom wejściowy audio jest odpowiedni.
   Miga na czerwono: Dźwięk jest wyciszony (tj. wyłączony). Aby uzyskać szczegółowe informacje na temat ustawiania funkcji wyciszania, zapoznaj się z "Ustaw klawisz wyciszania".
5. Ekran LCD
   Wyświetla menu, więcej szczegółów można znaleźć w "Przewodniku obsługi wyświetlacza LCD".
6. Przycisk Power (zasilanie) / Mute (wyciszenie)
   Włącza lub wyłącza funkcję zasilania lub wyciszania.

Funkcja	Działanie
Power ON (włączanie)	Naciśnij przycisk przez sekundę lub dłużej
Power OFF (wyłączanie)	Naciskaj przycisk, aż się wyłączy
Mute ON (wyciszanie włączone)	Krótko naciśnij przycisk
Mute OFF (wyciszanie wyłączone)

7. Przycisk SET (ustaw)
   Długo naciśnij przycisk SET (ustaw), aby wejść do wyświetlanego menu.
   Następnie krótko naciśnij przycisk SET (ustaw), aby potwierdzić opcję, lub naciśnij ponownie długo, aby wyjść bez zapisywania.
8. Przycisk + lub –
   Wybiera funkcje lub wartości wyświetlane na ekranie.
9. Komora baterii
   Działa na dwóch bateriach AA (alkaliczne, niklowo-metalowo-wodorkowe lub litowe). Aby uzyskać szczegółowe informacje na temat wkładania baterii, zapoznaj się z "Instalacją baterii".

Dołączanie akcesoriów

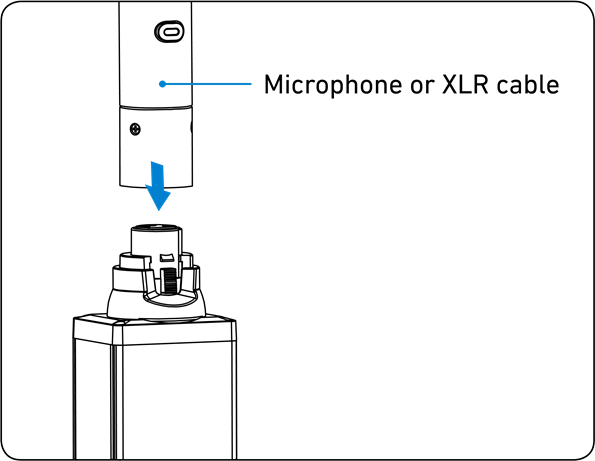

1. Podłącz mikrofon lub kabel XLR.
   Wciśnij mikrofon lub złącze kabla do gniazda wejściowego audio XLR TX-XLR9, aż zatrzaśnie się na swoim miejscu.

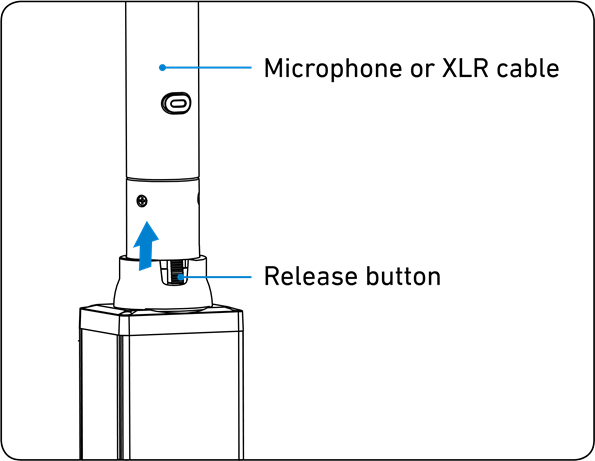

2. Odłącz mikrofon lub kabel XLR.
   Naciśnij przycisk zwalniający i ostrożnie wyciągnij mikrofon lub kabel XLR w kierunku strzałki

   Uwaga:
   Wyłącz nadajnik przed podłączeniem lub odłączeniem mikrofonu.

Przewodnik obsługi wyświetlacza LCD

Ekran główny.
Jeśli przez 20 sekund nie zostanie wykonana żadna operacja na innych ekranach, wyświetlacz automatycznie powróci do ekranu głównego.

1. Wskaźnik mocy transmisji RF
   Wskazuje aktualny poziom mocy transmisji.
   Aby uzyskać szczegółowe informacje na temat ustawiania poziomu, zapoznaj się z "Wybierz poziom mocy RF".
2. Wskaźnik grupy kanałów
   Wskazuje grupę kanałów.
3. Wskaźnik wyciszenia
   Mute OFF (wyciszenie wyłączone)
   Mute ON (wyciszenie włączone)
4. Wskaźnik poziomu naładowania baterii
   Wyświetla poziom naładowania baterii. Wymień obie baterie natychmiast, gdy wskaźnik zacznie migać.
5. Nazwa grupy kanałów
6. Kanał i częstotliwość
   Wskazują aktualny kanał i częstotliwość.
7. Status przycisku Power (zasilanie) / Mute (wyciszenie).

Ustaw klawisz Power (zasilanie).
Wybierz Unlocked (odblokowany) lub Locked (zablokowany).
Ustaw "Locked" (zablokowany), aby zablokować przycisk zasilania, aby zapobiec niezamierzonemu wyłączeniu lub wyciszeniu urządzenia podczas użytkowania. Domyślnie jest ustawione "Unlocked" (odblokowany).

1. Sekcja wyświetlania menu. Wyświetla różne funkcje. Naciśnij przycisk + lub -, aby przełączać funkcje.

Wybierz kanał.
Długo naciśnij przycisk SET (ustaw), aby wejść do menu. Użyj "+" i "-", aby wybrać potrzebny kanał i krótko naciśnij przycisk SET (ustaw), aby potwierdzić.

Wybierz grupę.
Możesz wybrać grupę kanałów "A" lub "B". Każda grupa ma 96 kanałów. Domyślnie jest ustawiona "Group A" (grupa A).

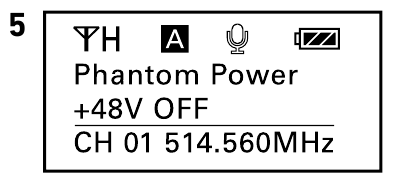

Ustaw zasilanie mikrofonu (+48V).
Po ustawieniu na ON (włączone), do podłączonego mikrofonu dostarczane jest zasilanie fantomowe 48V, a wskaźnik "+48V" świeci się. Domyślnie jest ustawione "+48V OFF" (+48V wyłączone).

Uwaga
NIE włączaj zasilania fantomowego, gdy używasz mikrofonów, które nie działają na zasilaniu fantomowym, mikserów lub niezbalansowanych urządzeń, ponieważ może to spowodować uszkodzenie zarówno nadajnika, jak i urządzenia audio.

Wybierz poziom mocy RF.
Możesz ustawić moc nadawania RF na High (wysoka), Middle (średnia) lub Low (niska). Domyślnie jest ustawione "High" (wysoka).

Ustaw klawisz Mute (wyciszenie).
Jeśli chcesz wyciszyć dźwięk, najpierw wybierz "Enable" (włącz), a następnie krótko naciśnij przycisk zasilania. Domyślnie jest ustawione "Enable" (włącz).

IR Match (dopasowanie IR).
Ustaw, aby dopasować do odbiornika. Ekran wyświetli "Matching" (dopasowywanie) podczas procesu. Po pomyślnym dopasowaniu wyświetli się "Sync finished" (synchronizacja zakończona).

Ustaw podświetlenie.
Wybierz ON (włączone), OFF (wyłączone) lub Delay (opóźnienie) 10 / 30 / 60 sekund. Domyślnie jest ustawione "Delay 10s" (opóźnienie 10s).

Przywróć ustawienia domyślne.

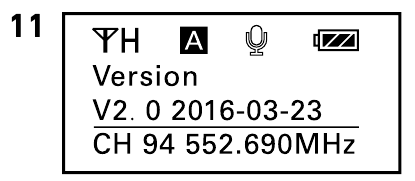

Wersja UwMic9-TX-XLR9.

Numer seryjny.

Instrukcja obsługi

1. Zainstaluj baterie.
   1. UwMic9-RX9 i UwMic9-TX9.
      Baterie można wkładać do nadajnika wtykowego UwMic9-TX-XLR9 w ten sam sposób.


• Długo naciśnij klawisz Power (zasilanie), aby wyłączyć urządzenie.

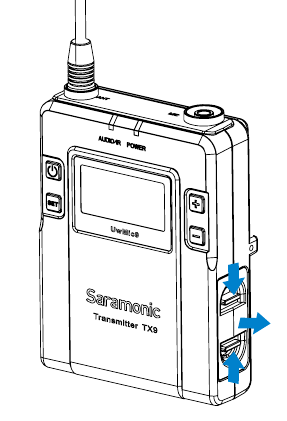

• Przesuń dwa zatrzaski do wewnątrz i wyciągnij komorę baterii.
• Włóż dwie baterie AA zgodnie ze wskaźnikami polaryzacji i zamknij komorę. Upewnij się, że komora baterii jest bezpiecznie zamknięta.

2. UwMic9-HU9


• Długo naciśnij przycisk zasilania, aby wyłączyć zasilanie.

• Obróć uchwyt w kierunku strzałki i pociągnij go w dół, aż komora baterii będzie widoczna.
• Włóż dwie nowe baterie AA do komory baterii, zachowując prawidłową orientację polaryzacji i .
  Uwaga:
• Wyjmij baterie z komory baterii, gdy urządzenie nie jest używane przez dłuższy czas.
• Zawsze używaj zestawów baterii tego samego typu.
• Wymiana baterii podczas pracy może generować szumy. Upewnij się, że urządzenie jest wyłączone przed wymianą baterii.

2. Podłącz odbiornik do gniazda mikrofonowego kamery, kamery wideo lub miksera za pomocą dołączonego kabla.
3. Włącz odbiornik, długo naciskając przycisk zasilania.
4. Ustaw kanał odbiornika na dwa sposoby:
   1. Użycie funkcji automatycznego skanowania

• Użyj przycisku + lub –, aby wyświetlić ekran automatycznego skanowania na odbiorniku.

• Długo naciśnij przycisk SET (ustaw), aby wybrać "Auto scan?" ("Automatyczne skanowanie?")

• Naciśnij przycisk SET (ustaw), aby potwierdzić.

• Zostanie wyświetlony kanał z najmniejszym szumem i zakłóceniami.

  A. Wskazuje, że aktualny kanał z najmniejszym szumem to CH 03 i pyta, czy chcesz go użyć. Możesz krótko nacisnąć przycisk SET (ustaw), aby potwierdzić kanał w ciągu 20 sekund, lub długo nacisnąć przycisk SET (ustaw), aby wyjść z wyświetlonego menu bez zapisywania.
  B. Odliczanie 20 sekund
  Uwaga:
  • Po upływie 20 sekund wyświetlacz powraca do ekranu głównego bez zapisywania.
  • Podczas włączania zasilania mogą wystąpić szumy, można odpowiednio zmniejszyć poziom wejścia audio urządzeń podłączonych do odbiornika.

2. Ręczne ustawianie kanału odbiornika.

• Użyj przycisku + lub –, aby wyświetlić menu kanałów na odbiorniku.

• Długo naciśnij przycisk SET (ustaw), aby wybrać menu.

• Użyj przycisku + lub –, aby wybrać żądany kanał i potwierdź go, krótko naciskając przycisk SET (ustaw).

5. Dopasuj kanał odbiornika i nadajnika.
   1. Użycie transmisji podczerwieni do przesłania częstotliwości ustawionej na odbiorniku do nadajnika.
      Dla TX9 i TX-XLR9

• Włącz nadajnik, długo naciskając przycisk zasilania.
• Użyj przycisku + lub –, aby wyświetlić menu "Match with TX" ("Dopasuj do TX") na odbiorniku.

• Użyj przycisku + lub –, aby wyświetlić menu "Match with RX" ("Dopasuj do RX") na nadajniku.

• Zarówno długo naciśnij przycisk SET (ustaw), aby wybrać menu, jak i krótko naciśnij go, aby potwierdzić.
• Umieść port nadajnika podczerwieni na odbiorniku blisko detektora podczerwieni na nadajniku.
• Jeśli na ekranie LCD wyświetli się "Sync finished!" ("Synchronizacja zakończona!"), częstotliwość do użycia na nadajniku jest ustawiona.
• Po pomyślnym dopasowaniu naciśnij przycisk SET (ustaw) na odbiorniku, aby powrócić do poprzedniego menu.

Dla HU9

• Włącz zasilanie nadajnika.
• Użyj przycisku + lub –, aby wyświetlić menu "Match with TX" ("Dopasuj do TX") na odbiorniku.

• Umieść port nadajnika podczerwieni na odbiorniku blisko detektora podczerwieni na nadajniku.
• Jeśli synchronizacja zakończy się pomyślnie, grupa i kanał HU9 są takie same jak w odbiorniku.
• Po pomyślnym dopasowaniu naciśnij przycisk SET (ustaw) na odbiorniku, aby powrócić do poprzedniego menu.
  Uwaga:
  Podczas korzystania z łącza podczerwieni umieść odbiornik i nadajnik w odległości około 20 cm od siebie w ciągu 20 sekund. Po upływie 20 sekund transmisja podczerwieni kończy się, a wyświetlacz powraca do poprzedniego menu.

2. Ręczne ustawianie kanału nadajnika (dostępne tylko w UwMic9-TX9 i UwMic9-TX-XLR9).

• Włącz nadajnik, długo naciskając przycisk zasilania.
• Użyj przycisku + lub –, aby wyświetlić menu ustawień kanału na nadajniku.

• Długo naciśnij przycisk SET (ustaw), aby wybrać menu.
• Użyj przycisku + lub –, aby wybrać ten sam kanał co odbiornik i potwierdź go, krótko naciskając przycisk SET (ustaw).

6. Dołącz akcesoria potrzebne do odbiornika i nadajnika. Zapoznaj się z rozdziałem "Dołączanie akcesoriów".
7. Jesteś gotowy do nagrywania.

Specyfikacja

Odbiornik RX9

Liczba kanałów	96
Grupa kanałów	A i B
Typ oscylatora	Syntezator PLL
Złącze wyjścia audio	Mini jack 3,5 mm
Antena	Antena przewodowa 1/4λ
Poziom wyjścia audio	–60 dBV
Poziom wyjścia słuchawkowego	30mW (16 Ω)
Częstotliwości odbioru	514 MHz - 596 MHz
Czułość odbioru	-95 dBm
Stosunek sygnału do szumu	70 dB lub więcej
Opóźnienie głosu	12 ms
Odchylenie referencyjne	±5 kHz (–60 dBV, wejście 1 kHz)
Pasmo przenoszenia	Od 40 Hz do 18 kHz (+/-3dB)
Zniekształcenia	0,5% lub mniej
Tłumienie sygnałów pasożytniczych	-60 dB
Waga	Około 218,7 g (bez baterii)
Bateria	Dwie baterie AA
Wymiary	170,9 × 63,5 × 30,0 mm
Temperatura pracy	Od 0°C do 50°C
Temperatura przechowywania	–20°C do +55°C

Nadajnik TX9, HU9 i TX-XLR9

Liczba kanałów	96
Grupa kanałów	A lub B
Typ oscylatora	Syntezator PLL
Częstotliwości nośne	514 MHz - 596 MHz
Odchylenie referencyjne	±5 kHz (–60 dBV, wejście 1 kHz)
Stosunek sygnału do szumu	70 dB lub więcej
Tłumienie sygnałów pasożytniczych	-60 dB
Opóźnienie głosu	12 ms
Antena	Antena przewodowa 1/4λ
Złącze wejścia audio	TX9: Mini jack 3,5 mm
	HU9: brak
	TX-XLR9: Typ XLR-3-11C (żeński)
Referencyjny poziom wejścia audio	–60 dBV (wejście MIC, tłumienie 0 dB)
Zniekształcenia	0,5% lub mniej
Waga	TX9: Około 211,4 g (bez baterii)
	HU9: Około 338,2 g (bez baterii)
	TX-XLR9: Około 138 g (bez baterii)
Bateria	Dwie baterie AA
Wymiary	TX9: 170,9 × 63,5 × 30,0 mm
	HU9: 254,0 × 52,0 × 52,0 mm
	TX-XLR9: 105,5 × 43 × 34,7 mm
Temperatura pracy	Od 0°C do 50°C
Temperatura przechowywania	–20°C do +55°C

Lista rzeczy do spakowania

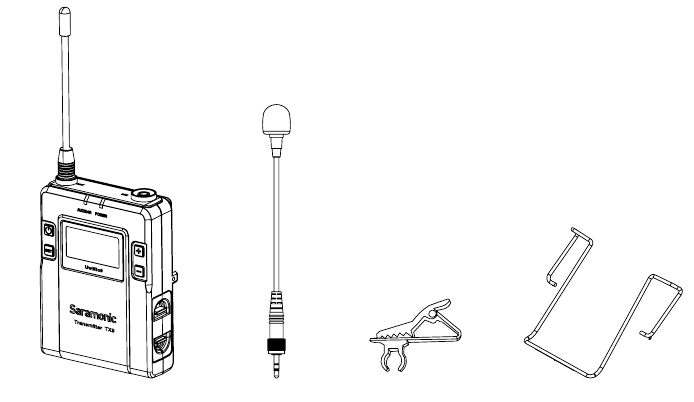

• TX9
  • Nadajnik Body-pack: TX9
  • Wielokierunkowy mikrofon krawatowy
  • Klip do mocowania mikrofonu
  • Osłona przeciwwietrzna
  • Klip do paska


• TX-XLR9
  • Nadajnik wtykowy: TX-XLR9

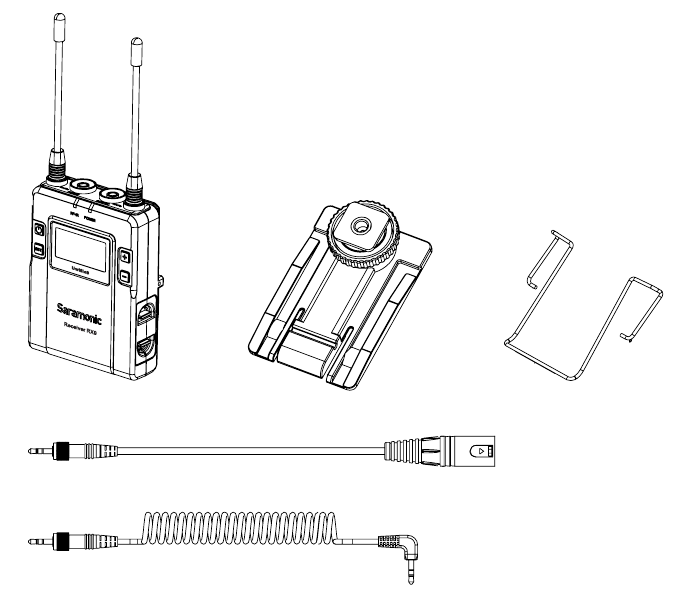

• RX9

• Przenośny odbiornik: RX9
• Adapter do mocowania na stopce
• Klip do paska
• Kabel wyjścia audio z wtykiem XLR do 3,5 mm z blokadą
• Kabel audio z wtykiem 3,5 mm z blokadą

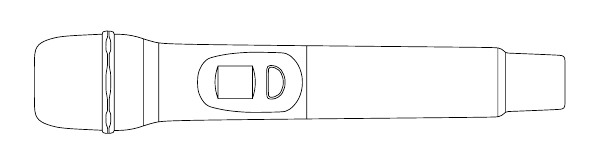

• HU9
  • Mikrofon ręczny: HU9


• Karta gwarancyjna
• Instrukcja obsługi

Pobierz instrukcję

Tutaj możesz pobrać pełną wersję instrukcji w formacie pdf, może ona zawierać dodatkowe instrukcje bezpieczeństwa, informacje o gwarancji, przepisy FCC itp.

Pobierz Saramonic UwMic9 - Instrukcja obsługi systemu mikrofonu bezprzewodowego UHF

Dostępne języki
