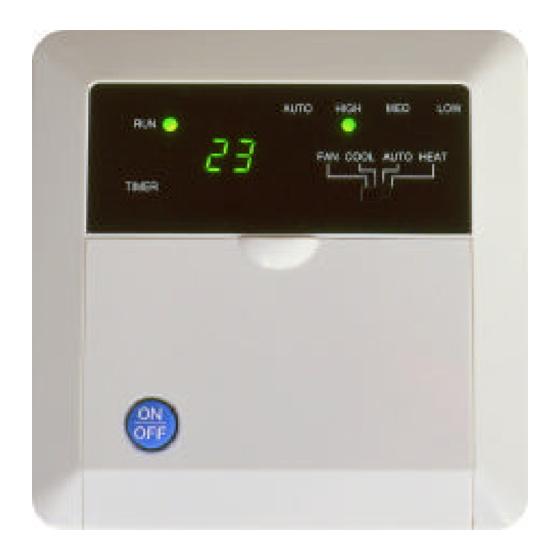

Instrukcja obsługi mikroprocesorowego sterownika TemperZone HAN-L5

WPROWADZENIE

Gratulujemy zakupu wysokiej jakości systemu klimatyzacji. Twój system klimatyzacji jest wyposażony w najnowszy mikroprocesorowy sterownik systemu HAN-L5. HAN-L5 to zaawansowany sterownik wykorzystujący zaawansowane oprogramowanie optymalizujące trendy, aby utrzymać wysoki poziom komfortu. Aby dostosować się do różnych warunków klimatycznych, możesz wybrać tylko wentylator do cyrkulacji powietrza, tryb ogrzewania lub chłodzenia, lub, jeśli wolisz, ustawić sterowanie na auto dla w pełni automatycznej kontroli temperatury. Ponieważ sterownik jest wstępnie zaprogramowany dla Twojego komfortu, obsługa sterowania jest wygodna i łatwa.

HAN-L5 posiada również 2 łatwe w użyciu funkcje timera. Timer odliczający czas, zapewniający funkcję opóźnionego zatrzymania lub opóźnionego startu, który można ustawić na od 1 do 12 godzin. Wbudowany jest również 7-dniowy zegar, który umożliwia automatyczne ustawienia start/stop. Można wybrać łącznie 6 czasów ustawień ON/OFF. 7-dniowy zegar ma podtrzymanie bateryjne, aby zapobiec utracie ustawień w przypadku wyłączenia głównego zasilania.

Pełne instrukcje obsługi znajdują się poniżej.

INSTRUKCJA OBSŁUGI

Włączanie

Aby włączyć klimatyzator, wystarczy nacisnąć przycisk ON/OFF (włącz/wyłącz). Rozlegnie się sygnał dźwiękowy jako potwierdzenie. Wyświetlacz LED wraz ze wskaźnikiem pracy i prędkości wentylatora zostaną podświetlone.

Wyłączanie (Tryb czuwania)

Aby wyłączyć urządzenie, wystarczy nacisnąć przycisk ON/OFF (włącz/wyłącz). Spowoduje to przejście urządzenia w "tryb czuwania" ("standby mode"). Aktualna wartość zadana i wybór prędkości wentylatora zostaną zapisane w pamięci sterownika. Nie uruchamiaj ponownie przez kilka minut, aby umożliwić stabilizację klimatyzacji przed ponownym uruchomieniem.

Pamięć systemu

Niezależnie od tego, czy urządzenie jest włączane za pomocą przycisku ON/OFF (włącz/wyłącz), czy automatycznie przez wbudowany 7-dniowy timer z 6 funkcjami, ustawienia wartości zadanej i prędkości wentylatora będą ostatnimi ustawieniami w momencie wyłączenia urządzenia.

Jeśli mikroprocesor został zresetowany z powodu odłączenia napięcia zasilania, po włączeniu sterownika ustawienia będą następujące: wartość zadana 22°C i wysoka prędkość wentylatora w trybie chłodzenia oraz 20°C i wysoka prędkość wentylatora w trybie ogrzewania.

Przełącznik trybu systemu (przełącznik suwakowy) FAN (wentylator) / COOL (chłodzenie) / AUTO / HEAT (ogrzewanie)

Przy wyłączonym systemie (w trybie czuwania), przesuń przełącznik trybu Fan (wentylator) /Cool (chłodzenie)/Auto/Heat (ogrzewanie) do żądanej pozycji. Poniżej opisano każdy tryb pracy.

FAN (wentylator) - Przy przełączniku trybu ustawionym tylko na wentylator, będzie działał wentylator cyrkulacyjny powietrza w pomieszczeniu.
COOL (chłodzenie) - W pozycji chłodzenia system będzie działał automatycznie, aby zapewnić komfortowe chłodzenie.
AUTO - Pozycja auto spowoduje automatyczne działanie systemu w trybie chłodzenia lub ogrzewania, aby utrzymać ustawioną temperaturę.
HEAT (ogrzewanie) - W pozycji ogrzewania system będzie działał automatycznie, aby zapewnić komfortowe ogrzewanie.

Po wybraniu trybu naciśnij przycisk ON/OFF (włącz/wyłącz), aby uruchomić wentylator.

Zaleca się wyłączenie sterowania przed zmianą przełącznika trybu. Jeśli sterowanie jest włączone podczas zmiany przełącznika trybu, klimatyzator nie zmieni cyklu przez 4 minuty, aby umożliwić stabilizację systemu. Po tym czasie klimatyzator będzie działał w wybranym trybie Cool (chłodzenie)/Auto/Heat (ogrzewanie).

Regulacja prędkości wentylatora

Otwórz pokrywę i naciśnij przycisk sterowania wentylatorem, aby ustawić żądaną prędkość wentylatora. Wskaźniki LED będą się przesuwać od wysokiej do średniej, do niskiej, a następnie do auto z każdym naciśnięciem przycisku sterowania wentylatorem. W trybie automatycznego wentylatora mikroprocesor automatycznie wybierze najbardziej odpowiednią z 3 prędkości wentylatora na podstawie różnicy między temperaturą w pomieszczeniu a temperaturą zadaną. Dopóki temperatura pozostaje w granicach ±

0.5° od wartości zadanej, wentylator będzie pracował ze średnią prędkością.

Regulacja temperatury

Naciśnij przycisk UP (góra) lub DOWN (dół) aby zwiększyć lub zmniejszyć żądaną wartość zadaną temperatury. Cyfrowy wyświetlacz LED będzie wskazywał wartość zadaną temperatury podczas regulacji.

Ustawienie timera odliczającego czas - Włączanie

Przy wyłączonym sterowaniu w trybie czuwania, naciśnij przycisk timera. Wyświetlacz cyfrowy zmieni się na wyświetlacz timera podczas regulacji. Za pomocą przycisku timera wybierz liczbę godzin, po których urządzenie ma się włączyć. Czerwona dioda LED timera ON (włączony) zaświeci się, a wyświetlacz pozostanie włączony i będzie odliczał liczbę godzin do włączenia sterowania. Klimatyzator uruchomi się automatycznie po ustawionej liczbie godzin.

Anulowanie timera - Włączanie

Wystarczy nacisnąć przycisk timera, aż pojawi się ustawienie zerowe "------", a czerwona dioda LED timera zgaśnie. Urządzenie włączy się, a timer zostanie zresetowany.

Obejście timera - Włączanie

Wystarczy nacisnąć przycisk ON/OFF (włącz/wyłącz). Sterowanie włączy się, a timer zostanie zresetowany.

Ustawienie timera odliczającego czas - Wyłączanie

Przy działającym urządzeniu naciśnij przycisk timera. Czerwona dioda LED timera ON (włączony) zaświeci się, a wyświetlacz cyfrowy zmieni się na wyświetlacz timera podczas regulacji. Za pomocą przycisku timera wybierz liczbę godzin, po których sterowanie ma się wyłączyć. Wyświetlacz powróci do temperatury pokojowej 20 sekund po ostatnim naciśnięciu przycisku. Urządzenie przejdzie w tryb czuwania po ustawionej liczbie godzin.

Automatyczny restart po awarii zasilania

W przypadku awarii zasilania podczas, gdy 7-dniowy zegar steruje funkcją ON/OFF (włącz/wyłącz), HAN-L5 automatycznie uruchomi się ponownie, jeśli zasilanie zostanie przywrócone w czasie "ON" (włączony) zegara.

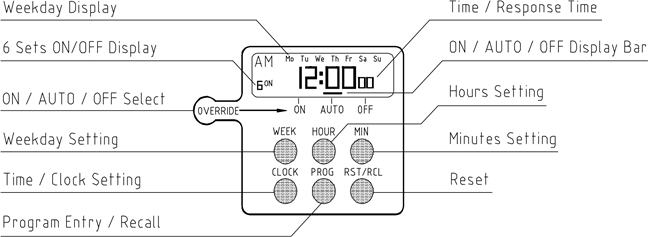

7-DNIOWY AUTOMATYCZNY ZEGAR

Twój cyfrowy zegar ma następujące funkcje:

• Włączanie i wyłączanie klimatyzatora do 6 razy dziennie.
• Indywidualne lub wielodniowe ustawienia czasu.
• Czytelny wyświetlacz ciekłokrystaliczny.
• Podtrzymanie bateryjne, aby zapisać ustawienia podczas wyłączenia zasilania.

Ustawianie zegara

1. Naciskaj jednocześnie "CLOCK" (zegar) i "WEEK" (tydzień), aż wyświetli się prawidłowy dzień tygodnia.
2. Naciskaj jednocześnie "CLOCK" (zegar) i "HOUR" (godzina), aż wyświetli się prawidłowa godzina.
3. Naciskaj jednocześnie "CLOCK" (zegar) i "MIN" (minuta), aż wyświetlą się prawidłowe minuty.

Ustawianie timera

1. Naciśnij "PROG" (program), a pojawi się 1^ON, co oznacza, że pierwszy czas włączenia jest gotowy do ustawienia.
2. Naciśnij "WEEK" (tydzień), aby wybrać żądane dni, w których chcesz ustawić czas włączenia.
3. Naciśnij "HOUR" (godzina), a następnie "MIN" (minuta), aby wprowadzić pierwszy żądany czas włączenia.
   (Uwaga: Aby zresetować czasy, naciśnij RST/RCL).
4. Gdy żądany czas i data włączenia (1^ON) zostaną wprowadzone, naciśnij "PROG" (program). Teraz pojawi się 1^OFF, co oznacza, że pierwszy czas wyłączenia jest gotowy do ustawienia.
5. Powtórz kroki 2-4. (Uwaga: Dla każdego czasu włączenia musi istnieć czas wyłączenia).
6. Powtarzaj kroki 1-6, aż do ustawienia 6. timera wyłączenia. (Uwaga: Istnieje maksymalnie 6 czasów ON/OFF (włącz/wyłącz)).
7. Możesz nacisnąć "PROG" (program), aby sprawdzić dni i czasy.
8. Naciskaj przycisk "OVERRIDE" (obejście), aż pasek znajdzie się nad "AUTO" dla automatycznej pracy.
9. Naciśnij "CLOCK" (zegar), aby powrócić do bieżącego czasu.
10. Aby wyłączyć działanie timera, naciskaj przycisk "OVERRIDE" (obejście), aż pasek znajdzie się nad "OFF" (wyłączony).

Baterie

Baterie można wymieniać przy włączonym lub wyłączonym klimatyzatorze. Jeśli główne zasilanie klimatyzatora zostanie wyłączone podczas wyjmowania baterii, wszystkie ustawienia zostaną utracone. Baterie to 2 x AAA.

WYBIERALNY RESTART PO AWARII ZASILANIA

Sterownik HAN-L5 może być ustawiony w terenie przez użytkownika budynku dla następującej funkcji.

1. Automatyczny restart po awarii zasilania.
2. Brak restartu po awarii zasilania.

Ustawienie sterowania dla jednej z powyższych opcji jest następujące.

1. Automatyczny restart po awarii zasilania.
   Uwaga: Aby ta funkcja działała, muszą być zainstalowane baterie.
   1. Naciśnij przycisk obejścia zegara i przesuń pasek wyświetlacza pod wyświetlaczem czasu do pozycji "ON" (włączony) lub do pozycji "AUTO" po pozycji "ON" (włączony).
      W tym trybie ustawień, w przypadku awarii zasilania, sterowanie automatycznie uruchomi ponownie klimatyzator. Nastąpi to nawet, jeśli sterowanie jest wyłączone w momencie wystąpienia awarii zasilania.
2. Brak restartu po awarii zasilania.
   Uwaga: Bez zainstalowanych baterii to ustawienie nie jest wymagane.
   Z zainstalowanymi bateriami ustaw sterowanie w następującej kolejności.
   1. Naciśnij przycisk obejścia timera i przesuń pasek wyświetlacza do pozycji "OFF" (wyłączony). W tej pozycji sterowanie nie uruchomi się ponownie po awarii zasilania.
   2. Jeśli ustawione są programy automatycznego startu/stopu.
      Naciśnij przycisk obejścia i przesuń pasek do pozycji "OFF" (wyłączony), a następnie do pozycji "AUTO".
      Po tej sekwencji sterowanie nie uruchomi się ponownie po awarii zasilania, chyba że czas mieści się w programie czasu "ON" (włączony).

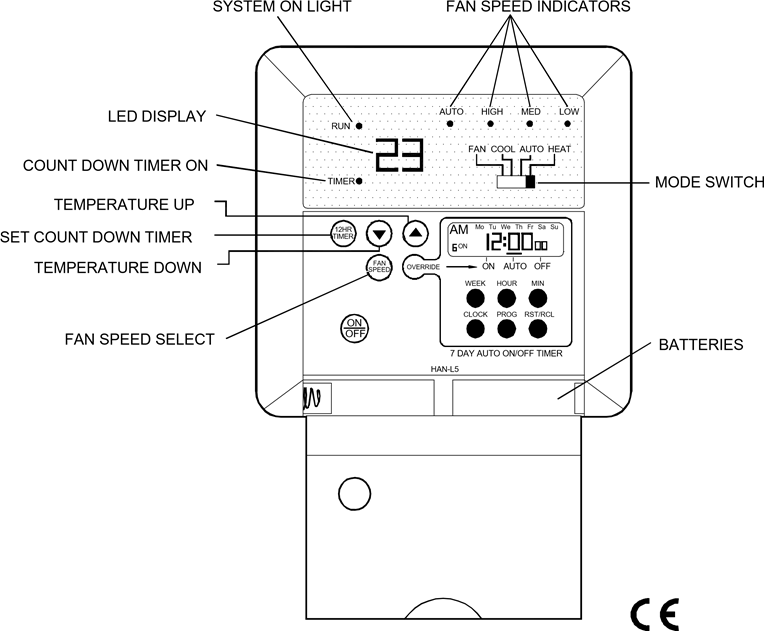

SCHEMAT HAN-L5 Z OTWARTYMI DRZWICZKAMI PRZEDNIMI
