ORANGE KONGPRESSOR - Instrukcja obsługi pedału muzycznego

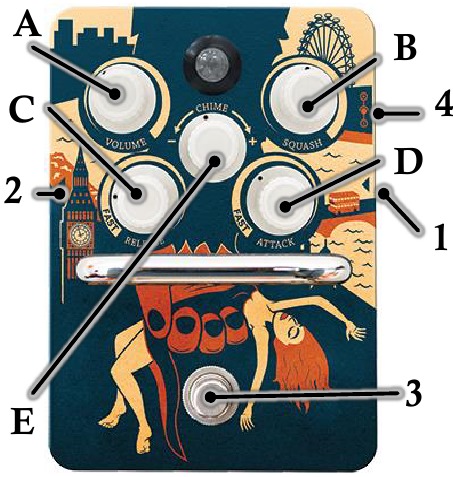

CZĘŚCI I KONTROLA
| A | VOLUME (Głośność) | Poziom wyjściowy |
| B | SQUASH | Kontroluje poziom kompresji |
| C | RELEASE (Zwolnienie) | Kontroluje czas zwolnienia kompresji od szybkiego do wolnego |
| D | ATTACK (Atak) | Kontroluje czas ataku kompresji od szybkiego do wolnego |
| E | CHIME | Aktywna kontrola tonów wysokich do podbijania lub obcinania wysokich częstotliwości |
| 1 | INPUT (Wejście) | Podłączenie wtyczki jack do wejścia włącza zasilanie pedału |
| 2 | OUTPUT (Wyjście) | Wszystkie pedały Orange posiadają wysoce transparentne, buforowane wyjście o niskiej impedancji |
| 3 | BYPASS SWITCH (Przełącznik obejścia) | Dioda LED zaświeci się, gdy pedał jest włączony |
| 4 | 9-12V DC INPUT (Wejście 9-12V DC) | Używaj tylko zasilacza DC z wtyczką z ujemnym biegunem w środku |
Specyfikacje
Pobór prądu: 35mA @ 9V
(Szer.) 95 x (Wys.) 65 x (Gł.) 130mm / 462g bez baterii.
UŻYTKOWANIE
Kongpressor najlepiej sprawdza się jako pierwszy w łańcuchu sygnałowym*. Może pomóc w precyzyjnym dostrojeniu lub radykalnej zmianie dynamiki i brzmienia. Alternatywnie, spróbuj użyć Kongpressora po pedałach typu drive lub w pętli efektów (FX loop) dla uzyskania bardziej subtelnego, studyjnego brzmienia. Oprócz regulatorów kompresji (Squash) i wyjścia (Volume), Kongpressor posiada regulatory Attack (Atak) i Release (Zwolnienie), dając pełną kontrolę nad transjentami i wybrzmieniem. Pokrętło Chime podbija lub obcina tony wysokie, aby przywrócić jasność lub uzyskać idealne, gładkie brzmienie.
ZASILANIE
Zasilanie baterią 9V
Aby wymienić baterię, odkręć cztery śruby na podstawie i zamocuj nową baterię w klipsie, upewniając się, że zachowana jest polaryzacja baterii (+ / -).
Zasilacz DC
Kongpressor może być zasilany napięciem 9 lub 12V DC. Używaj stabilizowanego zasilacza AC-DC wyposażonego we wtyczkę z ujemnym biegunem w środku (2,1 mm). Praca przy napięciu 12V zwiększy headroom i dostępną głośność wyjściową.
*Kongpressor ma buforowane obejście (buffered bypass), więc niektóre pedały vintage, takie jak Wah i Fuzz, będą działać najlepiej, gdy zostaną umieszczone przed nim.
