Ghid de pornire rapidă Ubiquiti NanoBeam ac NBE-5AC-16

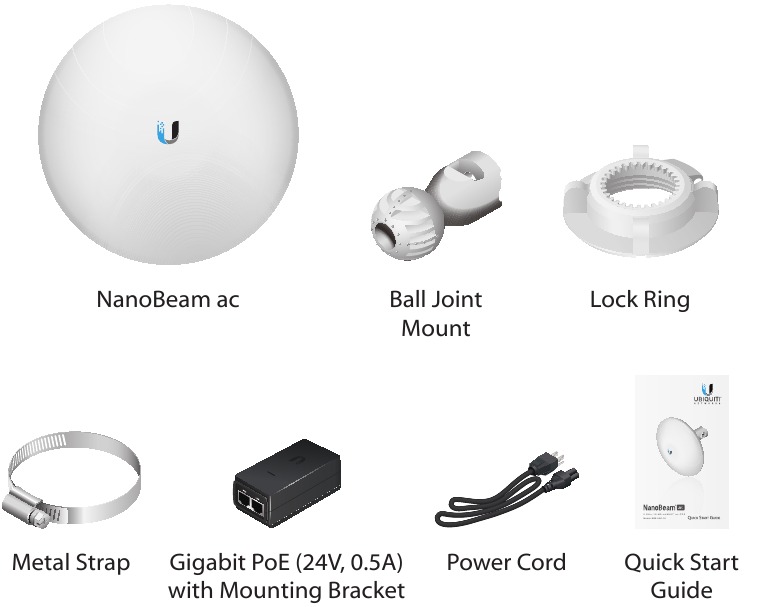

Conținutul pachetului

CONDIȚII DE UTILIZARE: Dispozitivele radio Ubiquiti trebuie instalate de un profesionist. Cablul Ethernet ecranat și împământarea trebuie utilizate ca și condiții pentru garanția produsului. TOUGHCable™ este proiectat pentru instalații în aer liber. Este responsabilitatea clientului să respecte reglementările locale ale țării, inclusiv funcționarea în canalele de frecvență legale, puterea de ieșire și cerințele de selecție dinamică a frecvenței (DFS).

Cerințe de instalare

NanoBeam poate fi montat pe un stâlp sau pe un perete. O curea metalică (inclusă) este utilizată pentru montarea pe stâlp. Pentru montarea pe perete, este necesară o fixare adecvată, cum ar fi un șurub sau un bolț (nu este inclus).

• Cheie tubulară sau șurubelniță de 7 mm (pentru montarea pe stâlp)
• Element de fixare pentru perete (pentru montarea pe perete)
• Cablarea ecranată de categoria 5 (sau superioară) trebuie utilizată pentru toate conexiunile Ethernet cablate și trebuie să fie împământată prin împământarea AC a PoE.

Vă recomandăm să vă protejați rețelele de mediile exterioare dăunătoare și de evenimentele ESD distructive cu cablu Ethernet ecranat de calitate industrială de la Ubiquiti Networks. Pentru mai multe detalii, vizitați www.ubnt.com/toughcable

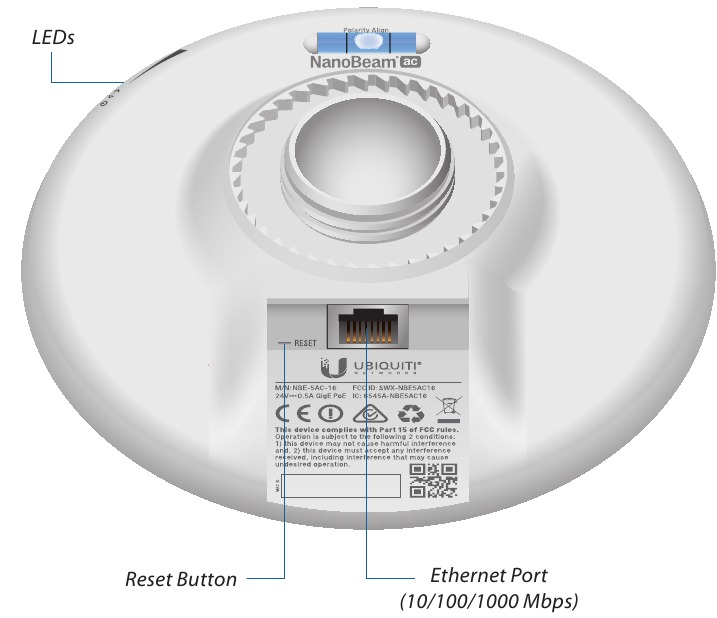

Prezentare generală hardware

Buton Resetare
Pentru a reveni la setările implicite din fabrică, apăsați și mențineți apăsat butonul Reset timp de mai mult de 10 secunde în timp ce NanoBeam este pornit. Alternativ, NanoBeam poate fi resetat de la distanță printr-un buton Reset situat în partea de jos a adaptorului Gigabit PoE.

Port Ethernet
Portul Ethernet este utilizat pentru a conecta alimentarea și trebuie să fie conectat la LAN și serverul DHCP. Alimentarea poate fi asigurată de oricare dintre următoarele:

• Adaptor Gigabit PoE (inclus)
• Ubiquiti Networks TOUGHSwitch™ PoE
• Ubiquiti Networks EdgeRouter™/EdgeSwitch® PoE

LED-uri

Alimentare
LED-ul de alimentare se va aprinde albastru atunci când dispozitivul este conectat la o sursă de alimentare.

Ethernet
LED-ul Ethernet se va aprinde albastru continuu atunci când se realizează o conexiune Ethernet activă și va clipi când există activitate.

Semnal

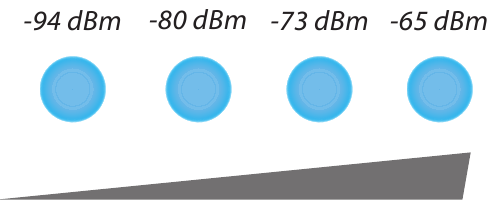

În airOS®, puteți modifica valoarea pragului pentru LED-urile de intensitate a semnalului wireless din fila Wireless (Wireless) de sub Signal LED Thresholds (Praguri LED semnal). Fiecare LED se va aprinde atunci când intensitatea semnalului wireless este egală sau mai mare decât valoarea prag a LED-ului. Valorile prag implicite pentru aceste LED-uri sunt prezentate mai jos:

Instalarea hardware

NanoBeam poate fi montat pe un stâlp sau pe un perete. Urmați pașii pentru instalarea corespunzătoare:

Montare pe stâlp

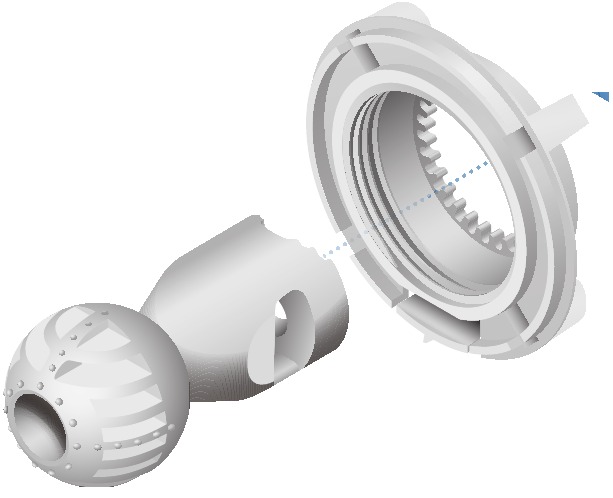

1. Introduceți Suportul cu articulație sferică în inelul de blocare cu filetele inelului de blocare orientate spre articulația sferică.

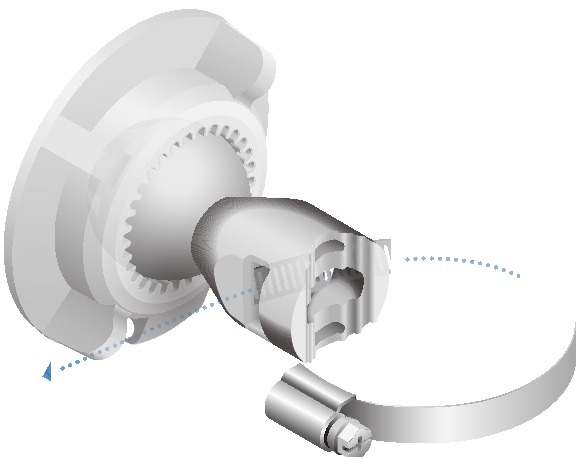

2. Deschideți cureaua metalică și treceți-o prin baza suportului cu articulație sferică.

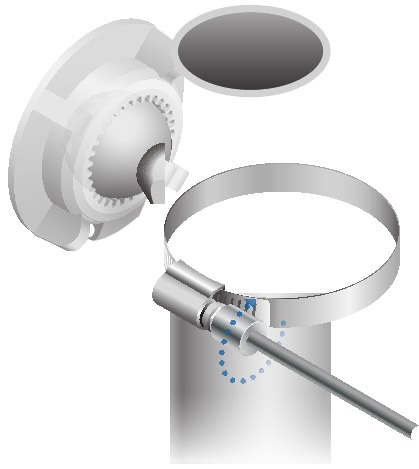

3. Înfășurați cureaua metalică în jurul stâlpului. Utilizați o cheie tubulară sau o șurubelniță de 7 mm pentru a roti șurubul în sensul acelor de ceasornic și fixați bine cureaua de stâlp.

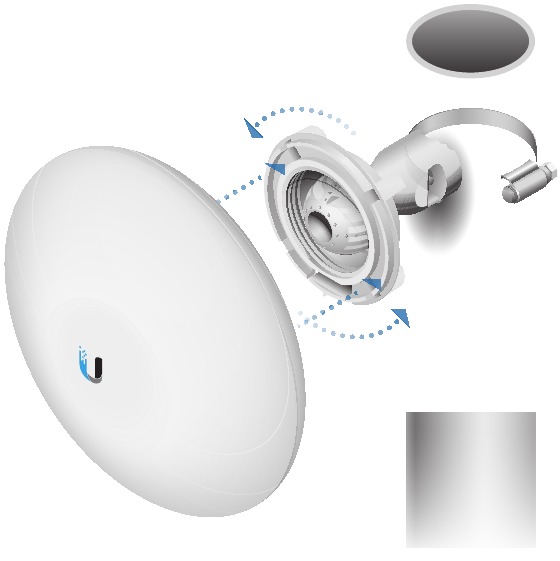

4. Atașați NanoBeam la Suportul cu articulație sferică și rotiți inelul de blocare pentru a-l fixa. Păstrați inelul de blocare suficient de slăbit pentru a permite NanoBeam să pivoteze pentru țintire.


Montare pe perete

NanoBeam trebuie montat direct pe un montant din lemn sau pe o altă suprafață stabilă structural pentru a evita deteriorarea orificiului de montare atunci când reglați țintirea.

Accesoriu opțional

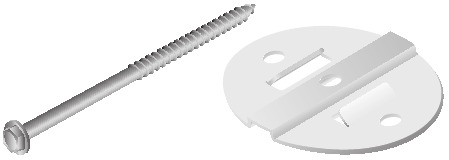

Pentru a spori stabilitatea, puteți utiliza kitul de montare pe perete NanoBeam, model NBE-WMK (vândut separat).

Notă: Șurubul central este inclus. Două șuruburi opționale (nu sunt incluse) oferă o stabilitate suplimentară.

Instrucțiuni de instalare

1. Marcați locația dorită a punctului de montare.
2. Dacă este necesar, găuriți o gaură pilot pentru elementul de fixare.

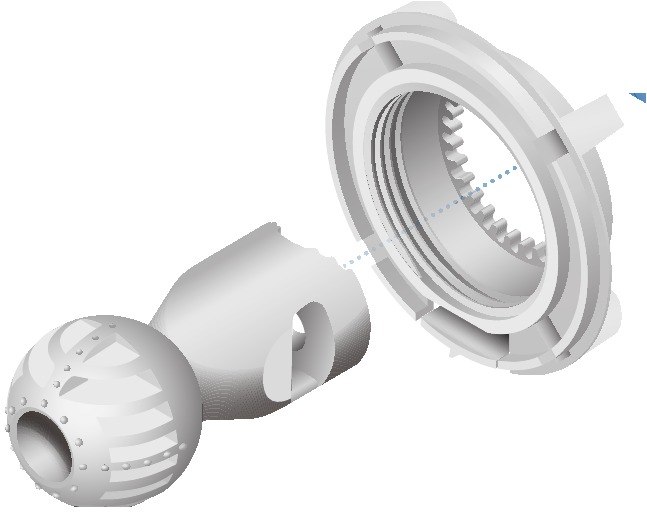

3. Introduceți Suportul cu articulație sferică în inelul de blocare cu filetele inelului de blocare orientate spre articulația sferică.

4. Dacă utilizați kitul opțional de montare pe perete NanoBeam, treceți la pasul b.

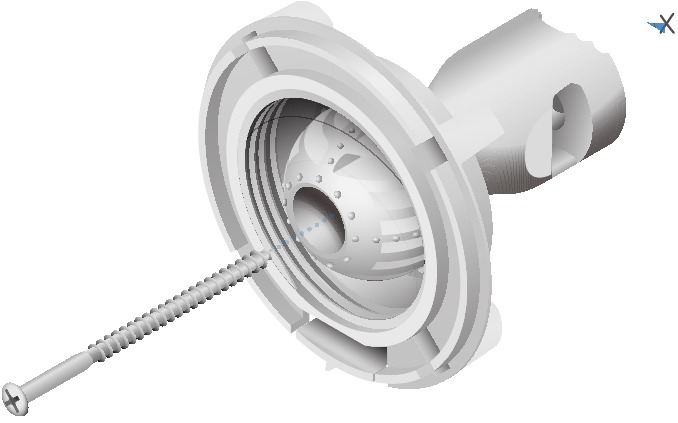

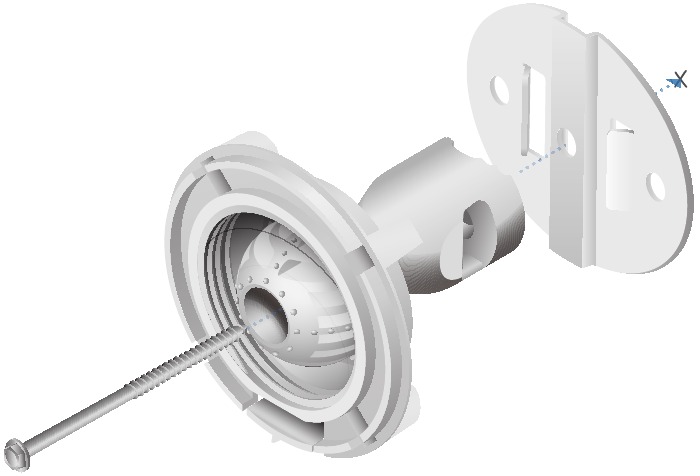

   1. Pentru a atașa Suportul cu articulație sferică de perete, introduceți un element de fixare (nu este inclus) prin centrul articulației sferice, și în perete. Strângeți bine elementul de fixare. Treceți la pasul 5.

   2. Pentru a atașa Suportul cu articulație sferică de perete, introduceți șurubul kitului de montare pe perete prin centrul articulației sferice, prin placa kitului de montare pe perete, și în perete. Strângeți bine șurubul.

5. Atașați NanoBeam la Suportul cu articulație sferică și rotiți inelul de blocare pentru a-l fixa. Păstrați inelul de blocare suficient de slăbit pentru a permite NanoBeam să pivoteze pentru țintire.


Țintire

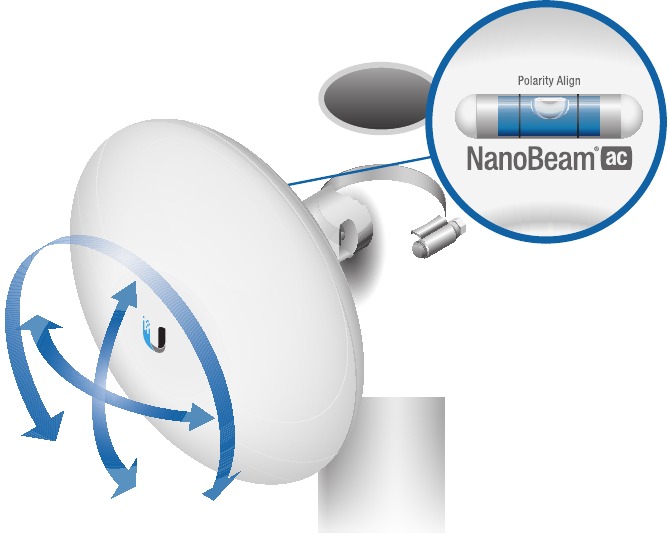

1. Țintiți partea din față a NanoBeam spre celălalt capăt al legăturii wireless, folosind în același timp nivelul cu bulă pentru a asigura alinierea orizontală.
2. Strângeți manual inelul de blocare pentru a bloca țintirea.
   Notă: Nu utilizați un instrument pentru a strânge inelul de blocare.
   Strângeți inelul de blocare numai cu mâna.


Conectarea la adaptorul Gigabit PoE

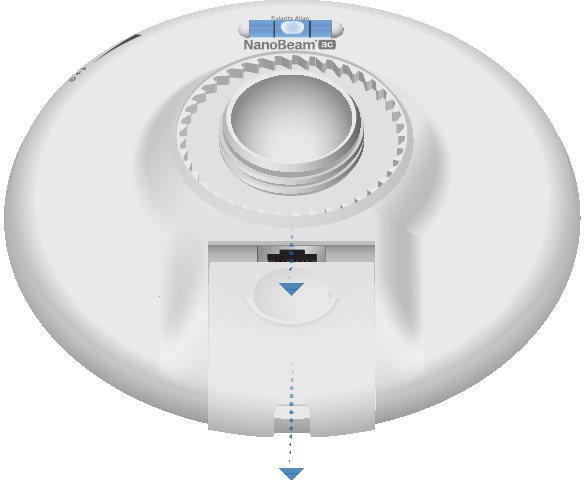

1. Îndepărtați capacul portului apăsând în jos centrul capacului și glisând capacul în afară.

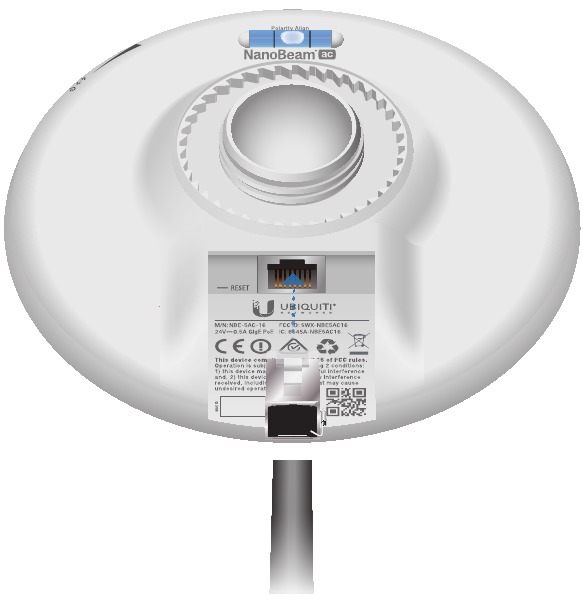

2. Conectați un cablu Ethernet la portul Ethernet.

3. Puneți la loc capacul portului.

Conectarea alimentării prin Ethernet

1. Conectați cablul Ethernet de la portul Ethernet al NanoBeam la portul POE al adaptorului.

2. Conectați un cablu Ethernet de la rețeaua dvs. LAN la portul LAN al adaptorului.

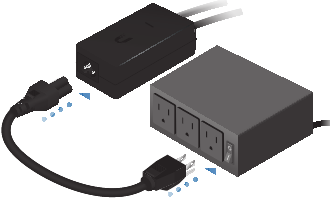

3. Conectați cablul de alimentare la portul de alimentare al adaptorului.
   Conectați celălalt capăt al cablului de alimentare la o priză electrică.


Montarea adaptorului PoE (opțional)

1. Scoateți suportul de montare PoE de pe adaptor, plasați suportul în locația dorită și marcați cele două găuri.

2. Pre-găuriți găurile dacă este necesar și fixați suportul folosind două elemente de fixare (nu sunt incluse).

3. Aliniați fantele adaptorului cu urechile suportului de montare PoE, apoi glisați adaptorul în jos.


Accesarea airOS

Verificați conectivitatea în interfața de configurare airOS.

1. Asigurați-vă că mașina dvs. gazdă este conectată prin Ethernet la NanoBeam.
2. Configurați adaptorul Ethernet de pe sistemul dvs. gazdă cu o adresă IP statică în subrețeaua 192.168.1.x.
3. Lansați browserul web și tastați https://192.168.1.20 în câmpul de adresă. Apăsați enter (PC) sau return (Mac).

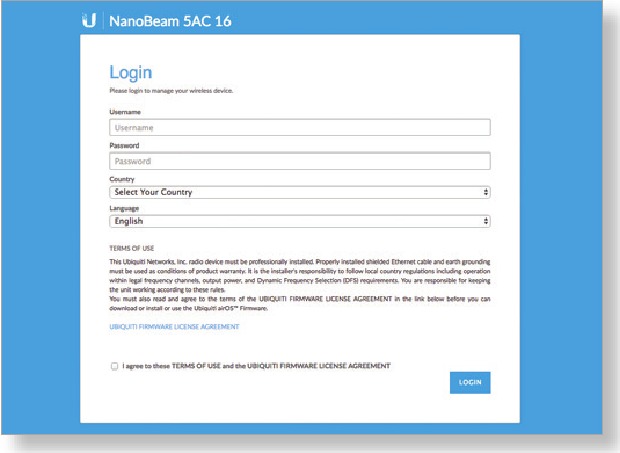

4. Va apărea ecranul de autentificare. Introduceți ubnt în câmpurile Username (Nume de utilizator) și Password (Parolă). Selectați Country (Țara) și Language (Limba). Trebuie să fiți de acord cu Terms of Use (Condițiile de utilizare) pentru a utiliza produsul. Faceți clic pe Login (Autentificare).

   Notă: Pentru setarea Country (Țara), versiunile de produs din SUA sunt limitate la o alegere între Canada, Puerto Rico sau SUA pentru a asigura conformitatea cu reglementările FCC/IC.

Va apărea interfața de configurare airOS, permițându-vă să vă personalizați setările după cum este necesar.

Responsabilitatea instalatorului pentru conformitate

Dispozitivele trebuie să fie instalate profesional și este responsabilitatea instalatorului profesionist să se asigure că dispozitivul este utilizat în conformitate cu cerințele de reglementare locale ale țării.

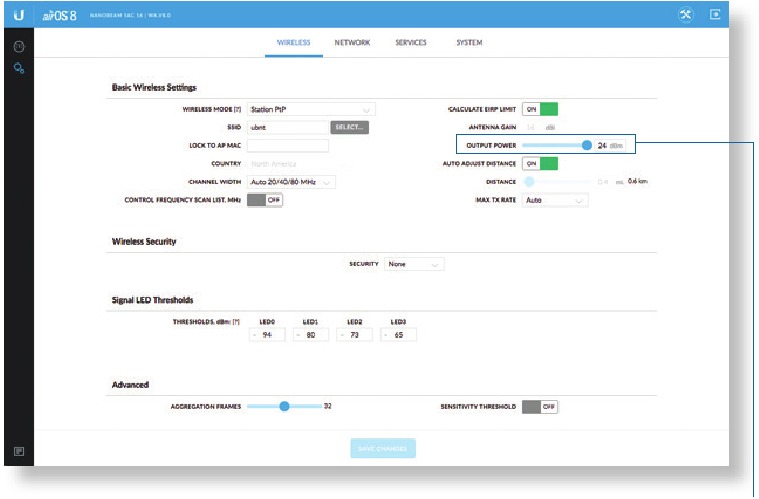

Câmpul Output Power (Putere de ieșire) este furnizat instalatorului profesionist pentru a-l ajuta să îndeplinească cerințele de reglementare.

Specificații

Atenționări de siguranță

1. Citiți, urmați și păstrați aceste instrucțiuni.
2. Respectați toate avertismentele.
3. Utilizați numai atașamentele/accesoriile specificate de producător.

Nu utilizați acest produs într-o locație care poate fi scufundată de apă.

Evitați utilizarea acestui produs în timpul unei furtuni electrice. Poate exista un risc îndepărtat de electrocutare de la fulgere.

Informații privind siguranța electrică

1.
   Este necesară conformarea cu cerințele de tensiune, frecvență și curent indicate pe eticheta producătorului. Conectarea la o sursă de alimentare diferită de cele specificate poate duce la funcționarea necorespunzătoare, deteriorarea echipamentului sau poate reprezenta un pericol de incendiu dacă nu sunt respectate limitările.
2. Nu există piese reparabile de către operator în interiorul acestui echipament. Service-ul trebuie asigurat numai de un tehnician de service calificat.
3. Acest echipament este furnizat cu un cablu de alimentare detașabil care are un fir de împământare de siguranță integrat, destinat conectării la o priză de siguranță cu împământare.
   1. Nu înlocuiți cablul de alimentare cu unul care nu este tipul aprobat furnizat. Nu utilizați niciodată un adaptor pentru a vă conecta la o priză cu 2 fire, deoarece acest lucru va anula continuitatea firului de împământare.
   2.
      Echipamentul necesită utilizarea firului de împământare ca parte a certificării de siguranță, modificarea sau utilizarea greșită poate oferi un pericol de șoc care poate duce la răniri grave sau deces.
   3. Contactați un electrician calificat sau producătorul dacă aveți întrebări despre instalare înainte de a conecta echipamentul.
   4. Împământarea de protecție este asigurată de adaptorul de curent alternativ listat. Instalația clădirii trebuie să asigure o protecție adecvată de rezervă împotriva scurtcircuitelor.
   5. Legătura de protecție trebuie instalată în conformitate cu normele și reglementările naționale locale de cablare.
