Bosch B901 - Manual de instalare a modulului de interfață de control al accesului

Prezentare generală

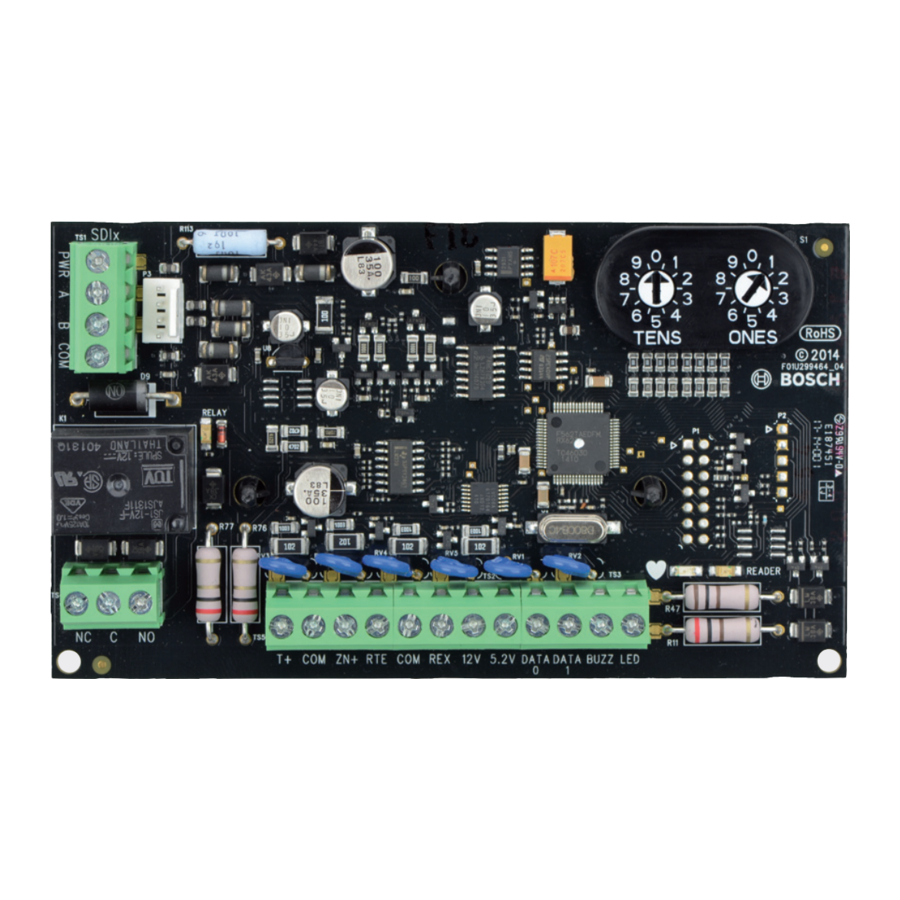

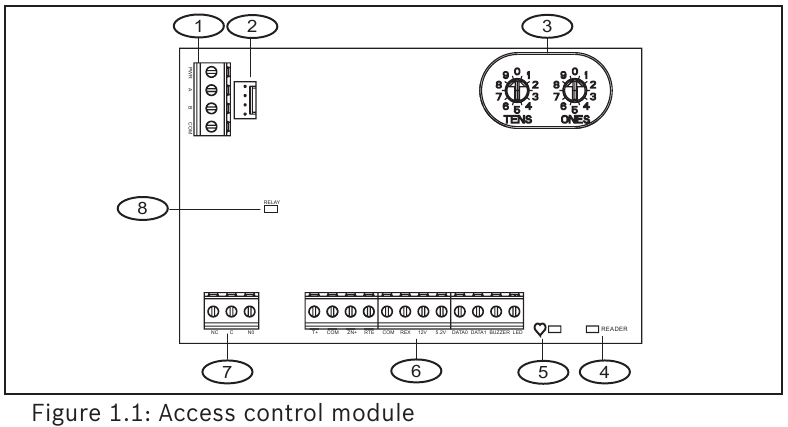

Modulul de control al accesului B901 este un dispozitiv SDI2/SDI complet supravegheat, care permite integrarea controlului accesului pentru panourile de control compatibile. Fiecare modul poate stoca până la 2000 de jetoane de utilizator (pe SDI2), fiecare cu un nivel de acces diferit pentru fiecare ușă. Autoritatea de acces este controlată de nivelul de autoritate al utilizatorului, ora din zi, starea ușii și starea armată a modulului.

Setări adresă

Două comutatoare de adresă determină adresa pentru modulul de control al accesului B901. Panoul de control utilizează adresa pentru comunicații. Adresa determină, de asemenea, numerele de ieșire. Utilizați o șurubelniță cu fantă pentru a seta cele două comutatoare de adresă.

ATENȚIE!
Modulul citește setarea comutatorului de adresă numai în timpul pornirii. Dacă schimbați comutatoarele după ce aplicați energie modulului, trebuie să opriți și să reporniți modulul pentru ca noua setare să fie activată.

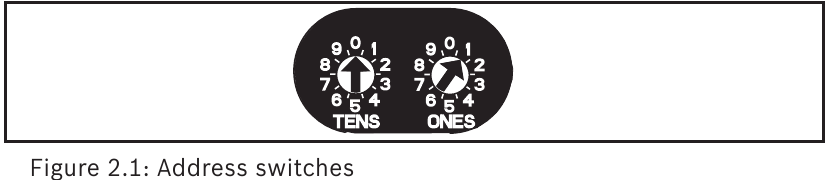

Setați comutatoarele de adresă conform configurației panoului de control. Dacă mai multe module B901 se află pe același sistem, fiecare modul B901 trebuie să aibă o adresă unică. Figura 2.1 arată setările comutatorului de adresă pentru adresa 01.

Adrese valide pentru SDI2

Adresele B901 valide depind de numărul de module permise de un anumit panou de control.

Adrese valide pentru SDI

Adresele B901 valide depind de numărul de module permise și de modul de defectare dorit (Fail Safe, Fail Secure) de către un anumit panou de control.

Instalare

După ce setați comutatorul de adresă pentru adresa corectă, instalați modulul în carcasă, apoi conectați-l la panoul de control.

Îndepărtați toată alimentarea (AC și baterie) înainte de a face orice conexiuni. Nerespectarea acestui lucru poate duce la vătămări corporale și/sau deteriorarea echipamentului.

AVIZ!
Manipularea B901 generează un mesaj SDI - "Missing Door" ("Ușă lipsă") sau un mesaj SDI2 - "Module Tamper" ("Manipulare modul") (dacă parametrul Enclosure Tamper este setat la Yes (Da)).

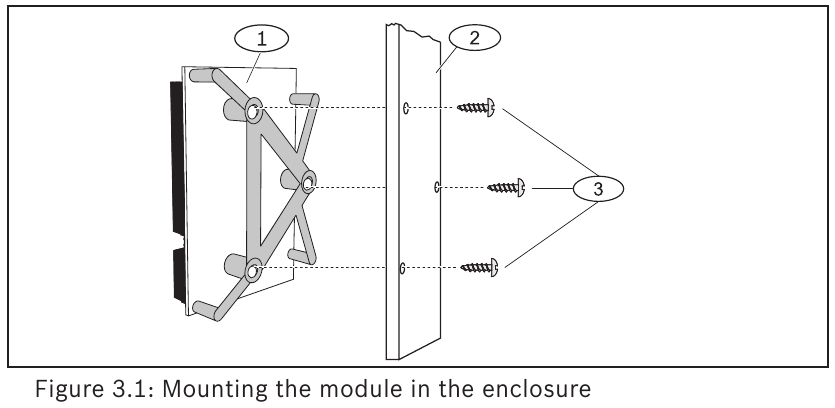

Montați modulul în carcasă

Montați modulul în modelul de montare cu 3 găuri al carcasei folosind șuruburile de montare și suportul de montare furnizate. Consultați Figura 3.1.

Montați cititorul de carduri de acces

Consultați instrucțiunile de instalare ale cititorului de carduri de acces pentru procedurile corecte de instalare și întreținere referitoare la cititorul dvs. de carduri acceptat.

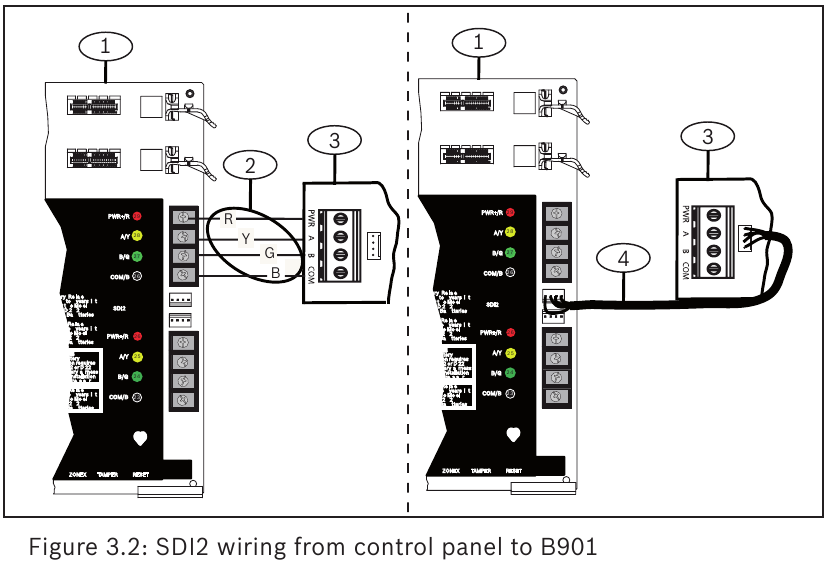

Conectați la panoul de control SDI2

Când conectați modulul la un panou de control, utilizați bornele panoului de control etichetate R, Y, G, B (PWR, A, B, COM). Conectați-le la bornele modulului etichetate R, Y, G, B (PWR, A, B, COM). Utilizați fie cablajul benzii de borne, fie conectorul de cablare de interconectare la panoul de control. Nu le utilizați pe ambele. Consultați Figurile 3.2 - 3.3.

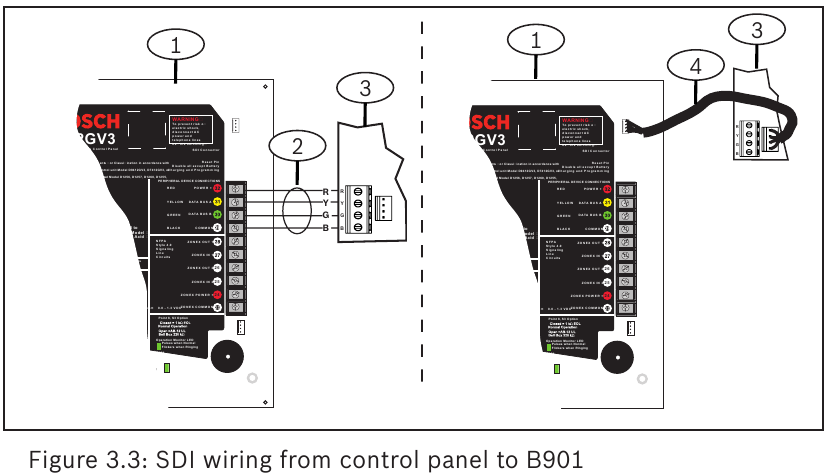

Conectați la panoul de control SDI

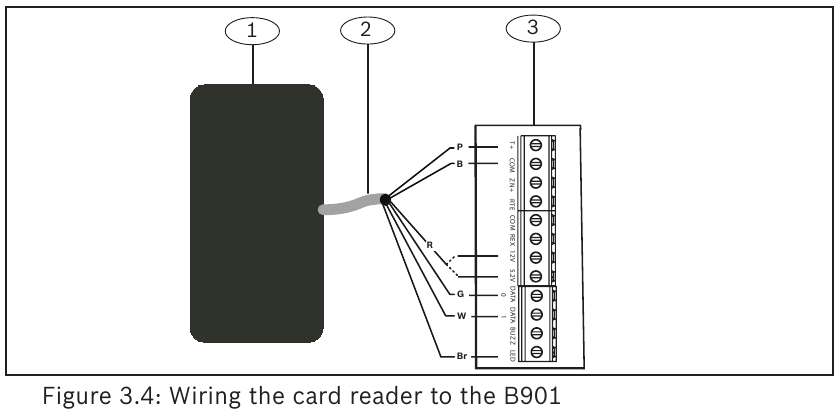

Conectați la cititorul de carduri

Utilizați bornele etichetate LED, DATA1, DATA0, 5.2V sau 12V, COM și T+ când conectați modulul la un cititor de carduri. Consultați Figura 3.4.

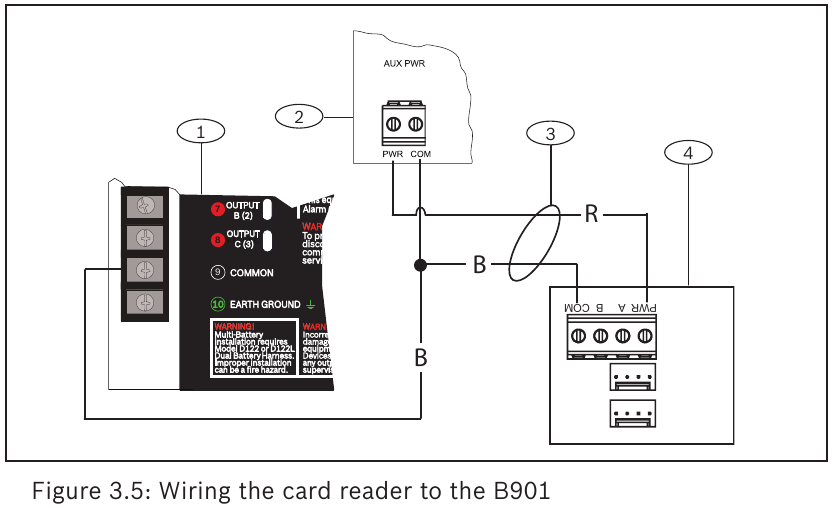

Conectați la sursa de alimentare de 12 VDC (opțional)

Consultați Figura 3.5 pentru a conecta o alimentare suplimentară la o sursă de alimentare reglementată, cu putere limitată, pentru unități de semnalizare de protecție împotriva incendiilor și unități antiefracție comerciale/rezidențiale.

AVIZ!
Utilizați numai surse de alimentare listate pentru controlul accesului pentru alimentarea încuietorilor de ușă.

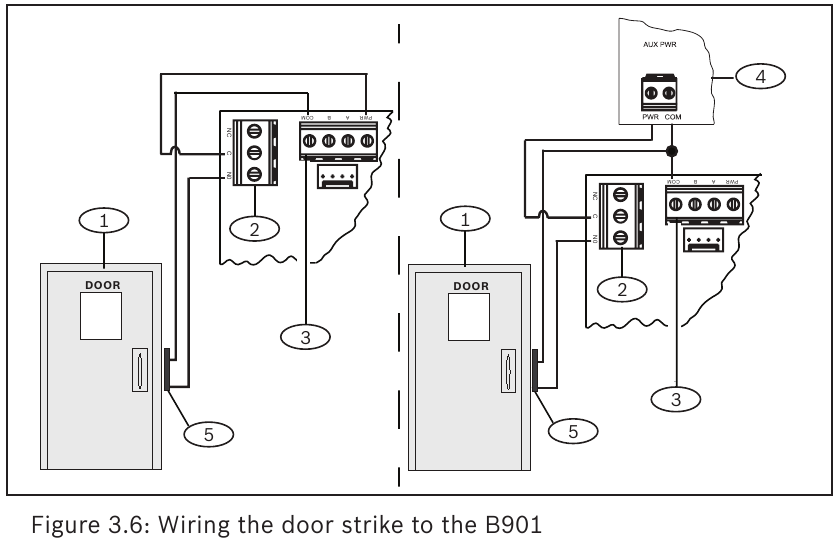

Conectați la încuietoarea de ușă

Un releu oferă o ieșire de contact uscat, simplă, cu dublă cursă. Unele încuietori necesită un circuit închis pentru a debloca ușa, în timp ce altele necesită un circuit deschis pentru a debloca ușa.

• Comun (C). Pentru încuietori de 12/24 VDC, furnizați energie de intrare aici de la sursa de alimentare. Consultați Figura 3.6.
• Normal închis (NC). Pentru încuietorile de ușă care necesită o întrerupere a alimentării pentru a se deschide. Conectați partea pozitivă a încuietorii de ușă la borna NC. Consultați Figura 3.6.
• Normal deschis (NO). Pentru încuietorile de ușă care necesită energie pentru a se deschide.
  Conectați partea pozitivă a încuietorii de ușă la borna NO. Consultați Figura 3.6.

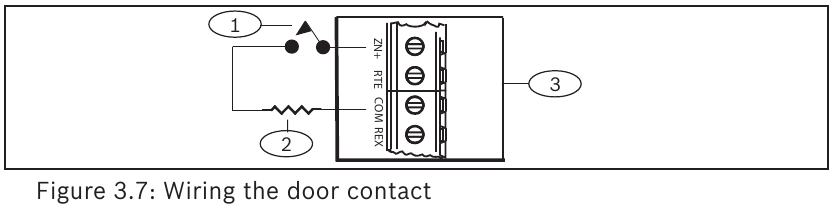

Conectați la contactul de ușă

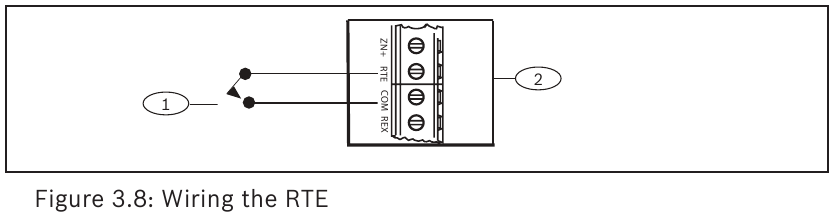

Solicitare de intrare (RTE)

Conectați dispozitivul Request to Enter (RTE) (Solicitare de intrare (RTE)). Încuietoarea este activată, iar punctul de ușă este șuntat când RTE este scurtcircuitat momentan la COM. Opțiunea Shunt only (Doar șunt) șuntează punctul când această intrare este scurtcircuitată momentan. Pentru a activa șuntul, dar nu și încuietoarea, programați RTE Shunt Only? ca [YES] (DA).

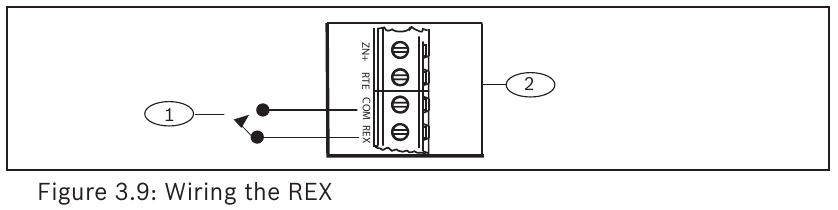

Solicitare de ieșire (REX)

Conectați dispozitivul Request to Exit (REX) (Solicitare de ieșire (REX)).

Încuietoarea este activată, iar punctul de ușă este șuntat când REX este scurtcircuitat momentan la COM. Opțiunea Shunt only (Doar șunt) șuntează punctul când această intrare este scurtcircuitată momentan. Pentru a activa șuntul, dar nu și încuietoarea, programați REX Shunt Only? ca [YES] (DA).

AVIZ!
Nu utilizați un dispozitiv Request to Exit (REX) (Solicitare de ieșire (REX)) pentru aplicații de ieșire de urgență. NFPA 101 impune utilizarea unui dispozitiv de panică listat UL pentru a furniza energie direct de la sursa de alimentare de rezervă. Verificați cu autoritatea locală competentă (AHJ) înainte de a instala sistemul.

Configurare

După ce conectați modulul, porniți sistemul și configurați B901 utilizând Remote Programming Software (RPS) (Software de programare la distanță (RPS)) pentru a atribui modulul unei zone atribuite. Ori de câte ori este posibil, fiți consecvent atunci când numerotați ușile, zonele și tastaturile. De exemplu, atribuiți Ușa 1 Zonei 1 și tastaturii 1. Testați funcționarea corectă.

Descrieri LED

Modulul include un LED albastru Heartbeat (Semnal vital) și un LED Reader (Cititor). LED-ul Heartbeat (Semnal vital) indică faptul că modulul are energie, precum și starea curentă a modulului. LED-ul Reader (Cititor) indică transmisia de date. Consultați Tabelul 5.1.

Tabelul 5.1: Descrieri LED

Model de bliț	Funcție
Clipește o dată la fiecare 1 secundă	Stare normală: indică starea normală de funcționare. (albastru) Stare de eroare a LED-ului: modulul nu este alimentat
Pornit continuu
Oprit continuu	(numai pentru Oprit continuu) sau o altă condiție de eroare împiedică modulul să comunice cu panoul de control.
Clipește rapid	Datele cardului sunt în curs de execuție (galben)
Oprit continuu	Nu se primesc date de pe card

Afișarea versiunii de firmware

Pentru a afișa versiunea de firmware folosind un model de flash LED:

• Dacă comutatorul antiefracție opțional este instalat:
  Cu ușa incintei deschisă, activați comutatorul antiefracție (apăsați și eliberați comutatorul).
• Dacă comutatorul antiefracție opțional NU este instalat: Scurtcircuitați momentan terminalul T+.

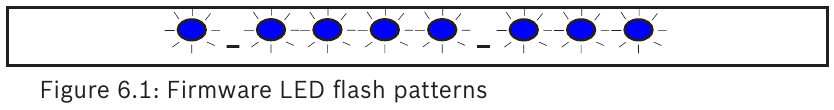

  Consultați Figura 6.1 pentru un exemplu de modele de flash.


Când comutatorul antiefracție este activat, LED-ul de heartbeat rămâne stins timp de 3 secunde înainte de a indica versiunea de firmware. LED-ul pulsează cifrele majore, minore și micro ale versiunii de firmware, cu o pauză de 1 secundă după fiecare cifră.

În următorul exemplu, versiunea 1.4.3 se afișează ca flash-uri LED:
[Pauză de 3 secunde] *___****___*** [Pauză de 3 secunde, apoi funcționare normală].

ATENȚIE!
Reprogramarea firmware-ului pe B901 nu este acceptată dacă este conectat prin magistrala SDI. Actualizarea firmware-ului se realizează numai prin conexiunea SDI2.
