ORBIS MINI T - Инструкция по эксплуатации таймера

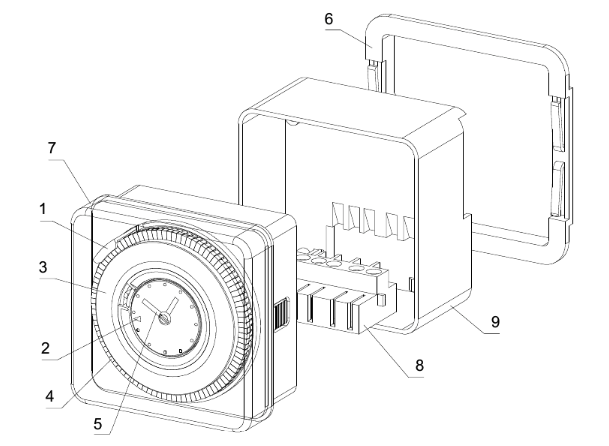

Инструкции по использованию

1. Ручной переключатель
2. Индекс
3. Шкала
4. Штифты
5. Стрелки часов
6. Аксессуар для скрытого монтажа
7. Прозрачная крышка
8. Съемная клеммная колодка
9. Основание для подключения

Описание

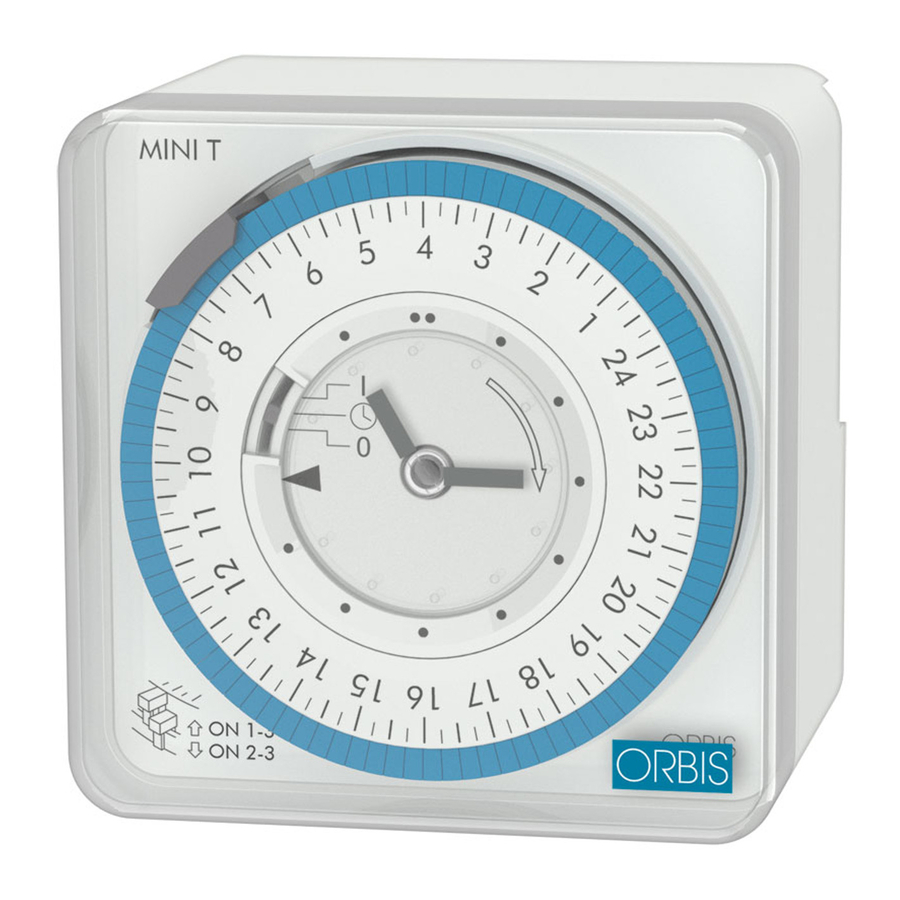

Аналоговый таймер с ежедневным и еженедельным программированием. Подключаемая винтовая клеммная база или клеммы "fast on". Для управления по времени электрическим оборудованием и системами.

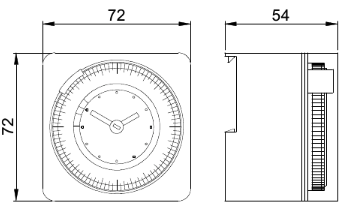

Сборка

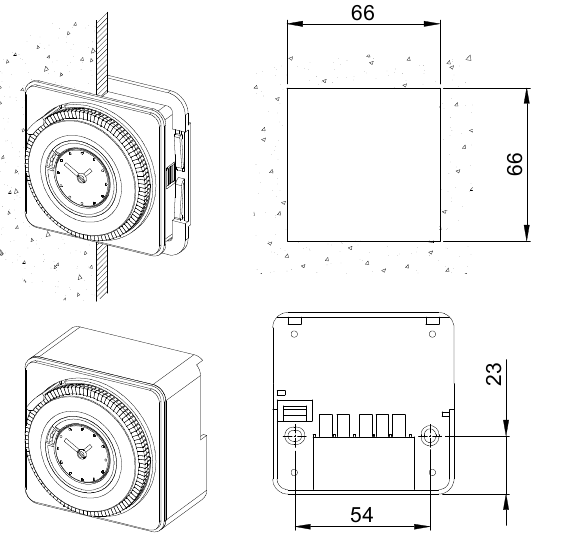

Автоматическое управление, независимый монтаж на стену или на DIN-рейку 35 мм в соответствии с DIN EN 60715.

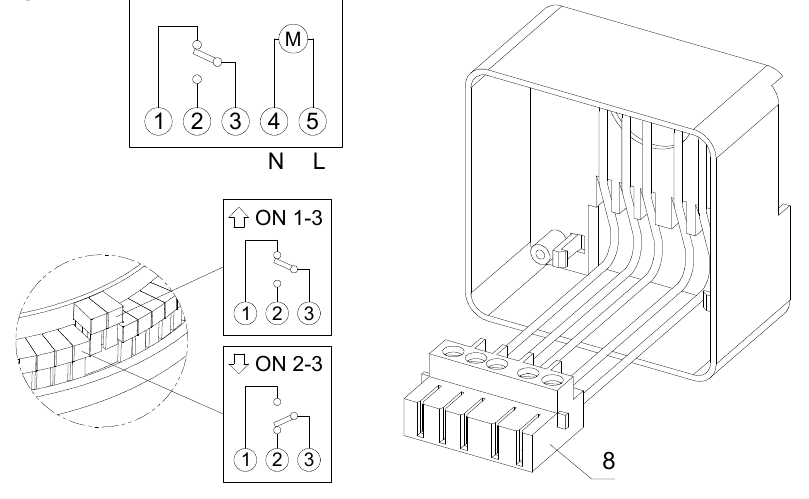

Подключение

ПРОГРАММИРОВАНИЕ

Переместите все штифты вверх и опустите вниз соответствующие штифты на желаемое время подключения, в течение которого контакт 2-3 будет оставаться замкнутым.

УСТАНОВКА

Поверните шкалу по часовой стрелке так, чтобы она соответствовала реальному времени. Стрелки часов должны соответствовать реальному времени.

РУЧНОЙ ПЕРЕКЛЮЧАТЕЛЬ

3 положения:

- постоянно включен (2-3 замкнуты)

- автоматический режим работы

- постоянно выключен (2-3 разомкнуты)

Параметры

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание: В соответствии с паспортной табличкой

Коммутационная способность: 16 (4) A / 250 V

Рекомендуемые максимальные нагрузки:

Собственное потребление: 1,8VA

Тип действия: 1 BSTU в соответствии с EN 60730-2-7

Точность: ± 1 с/день при 23°C

Тип шкалы: Ежедневная: 96 штифтов Еженедельная: 84 штифта

Минимальное время переключения:
D/QRD: 15 минут
QRS: 2 часа

Режим работы: шаговый двигатель

Рабочая температура: от -10ºC до +45ºC

Контакт: AgCdO Однополюсный переключатель

Резерв батареи:
Тип D: без резерва
Тип QRD и QRS: 100 часов после непрерывного питания в течение 48 часов.

Степень загрязнения: 2

Данное устройство содержит, в моделях с резервом, батарею, содержимое которой может быть вредным для окружающей среды. Пожалуйста, не выбрасывайте его, не извлекая батарею и не помещая ее в надлежащий контейнер для переработки, или отправьте устройство целиком обратно на завод.
