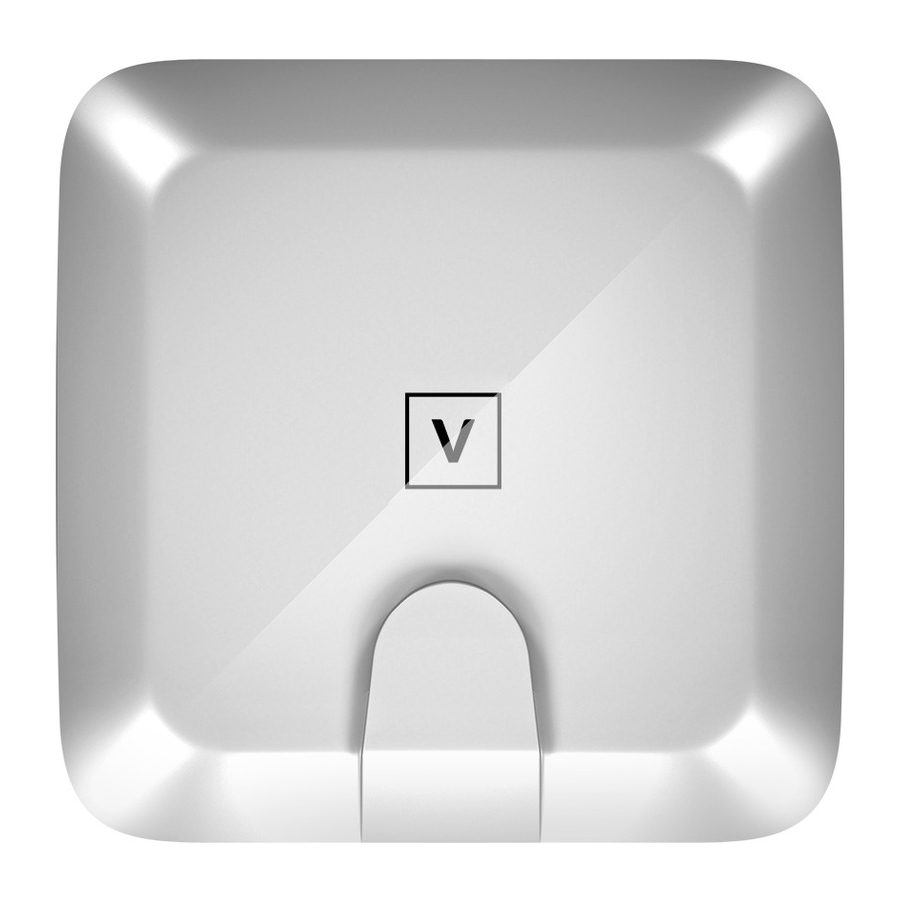

Vemmio HUB 100 - Руководство для шлюза

Содержание

ВВЕДЕНИЕ

Благодарим вас за выбор Vemmio! Мы рады приветствовать вас в нашем сообществе клиентов. Шлюз VEMMIO, основанный на технологии Z-Wave, предназначен для управления системой и контроля. Он позволяет пользователю легко контролировать помещение или здание из любой точки мира с помощью мобильного телефона или компьютера.

КОМПЛЕКТ ПОСТАВКИ

  • руководство пользователя
  • шлюз
  • адаптер 5V
  • Ethernet-кабель
  • 2 x винта
  • 4 x дюбеля

КЛЮЧЕВЫЕ ХАРАКТЕРИСТИКИ

  • управление до 232 устройствами Z-Wave
  • резервный аккумулятор: 1 час
  • внешний USB-порт
  • простое крепление
  • встроенная сирена
  • светодиодная индикация
  • WiFi

СПЕЦИФИКАЦИЯ

Операционная система Linux
Процессор MT7620A 580MHz
Память (RAM) 128 MB DDR2 RAM / 193 MHz
Память (flash) Внутренняя mini SD 4 GB
Хранилище Ввод/вывод USB 2.0 x1
Беспроводной протокол Z-Wave Plus, 2T2R WiFi IEEE 802.11 b/g/n (>17dBm) Скорость передачи данных: 300 Mbps Ethernet
Частота 868.40 MHz
Радиус действия сети 50m
Рабочая температура 0°C ~ 40°C
Питание DC 5V 1A adaptor
Резервный аккумулятор BT N3650

РАЗМЕРЫ

РАЗМЕРЫ

СВЕТОДИОДНАЯ ИНДИКАЦИЯ

БОКОВАЯ СВЕТОДИОДНАЯ ИНДИКАЦИЯ

БОКОВАЯ СВЕТОДИОДНАЯ ИНДИКАЦИЯ

  1. WiFi LED:
  • светодиод не горит: шлюз работает в режиме STA
  • светодиод горит: шлюз работает в режиме точки доступа
  1. Ethernet LED
  • светодиод горит: Ethernet-соединение недоступно
  • светодиод мигает: выполняется подключение Ethernet к шлюзу
  1. Power LED (светодиод питания)
  • светодиод горит: питание осуществляется от сети или от резервного аккумулятора
  • светодиод не горит: нет питания от сети, нет питания от резервного аккумулятора

СВЕТОДИОДНАЯ ИНДИКАЦИЯ ВЕРХНЕЙ КРЫШКИ

СВЕТОДИОДНАЯ ИНДИКАЦИЯ ВЕРХНЕЙ КРЫШКИ

  1. Z-Wave LED
  • Быстрое мигание: режим исключения
  • Медленное затемнение: режим включения
  • Периодическое затемнение: нормальная работа сети Z-Wave

ОПИСАНИЯ

ОПИСАНИЕ НИЖНЕЙ КРЫШКИ

20-символьный UID, необходимый для регистрации на app.vemmio.com
20-символьный UID находится либо на шлюзе, либо на коробке

ОПИСАНИЯ - НИЖНЯЯ КРЫШКА

  1. Сброс шлюза
  2. Ethernet RJ45
  3. WPS

ОПИСАНИЕ ЗАДНЕЙ СТОРОНЫ

ОПИСАНИЯ - ЗАДНЯЯ СТОРОНА

  1. Power DC 5V (Питание DC 5V)
  2. USB port (USB-порт)

УСТАНОВКА ШЛЮЗА

  1. Извлеките шлюз из коробки
    УСТАНОВКА ШЛЮЗА - Шаг 1
  2. Подключите питание к шлюзу
    1. УСТАНОВКА ШЛЮЗА - Шаг 2 - Подключите питание
    2. УСТАНОВКА ШЛЮЗА - Шаг 3
  3. Подключите Ethernet-кабель (проверьте настройки безопасности брандмауэра)
    1. УСТАНОВКА ШЛЮЗА - Шаг 4
    2. УСТАНОВКА ШЛЮЗА - Шаг 5
  4. Дождитесь, пока загорится белый светодиод на верхней крышке, указывающий на доступ к Интернету – необходимо для начала работы системы
  5. Перейдите на app.vemmio.com и зарегистрируйтесь
    УСТАНОВКА ШЛЮЗА - Шаг 6 - Регистрация
  6. После успешного входа на app.vemmio.com, руководство проведет вас через дальнейшие шаги

УСТРАНЕНИЕ НЕПОЛАДОК

Не удается зарегистрироваться

  • проверьте подключение к Интернету

Не удается войти в систему

  • проверьте подключение к Интернету
  • очистите кэш веб-браузера и попробуйте войти снова

Вы не получаете отчеты

  • Горит ли светодиод на верхней крышке, указывающий на доступ к Интернету?

ДА:

  1. Проверьте, включили ли вы хотя бы один датчик
  2. Перезагрузите шлюз с помощью кнопки RESET (СБРОС)
  3. Убедитесь, что ваш шлюз не подвергается сильным электромагнитным помехам.

НЕТ:

  1. Проверьте подключение к Интернету
  2. Извлеките и вставьте вилку Etherner RJ45 в маршрутизатор
  3. Проверьте настройки маршрутизатора, назначен ли IP-адрес с сервера DGCP
