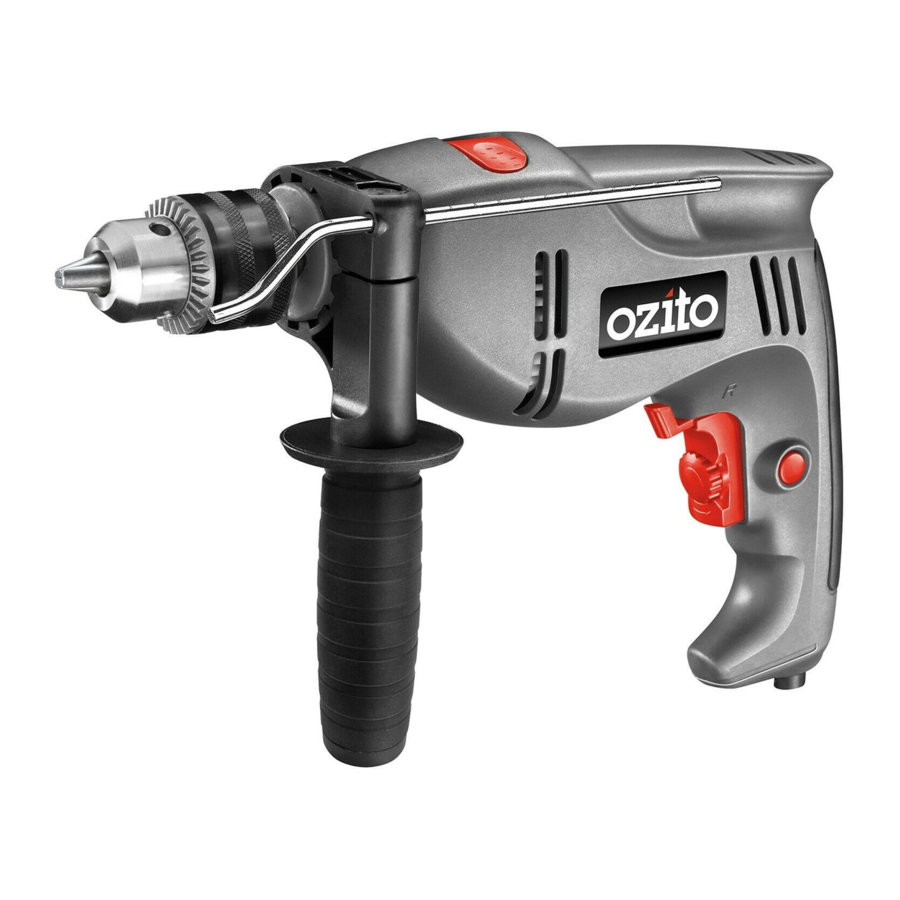

Ozito HDR-3000 - Руководство по ударной дрели 710W

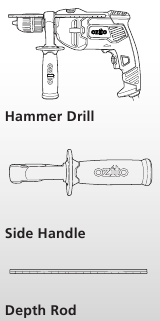

ЧТО В КОРОБКЕ

ХАРАКТЕРИСТИКИ

ozito.com.au

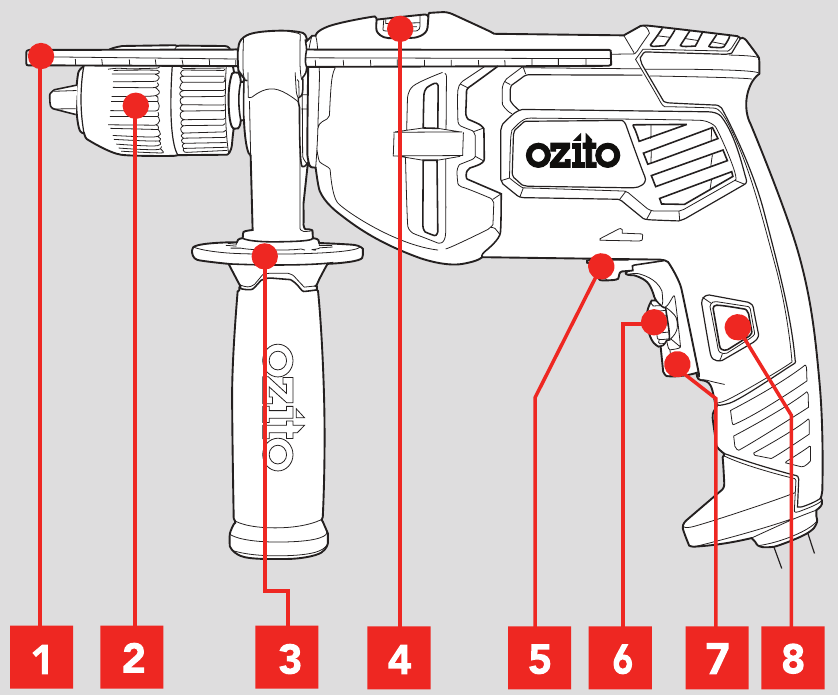

УЗНАЙТЕ СВОЙ ПРОДУКТ

1. Ограничитель глубины
2. Бесключевой патрон
3. Боковая рукоятка
4. Переключатель режима "молоток"
5. Рычаг прямого/обратного хода
6. Диск выбора скорости
7. Переключатель переменной скорости
8. Кнопка блокировки

НАСТРОЙКА И ПОДГОТОВКА

БОКОВАЯ РУКОЯТКА И ОГРАНИЧИТЕЛЬ ГЛУБИНЫ

Убедитесь, что инструмент отключен от источника питания, прежде чем выполнять какие-либо из следующих операций.

Боковая рукоятка
Боковая рукоятка обеспечивает дополнительный комфорт, контроль и направление для ударной дрели.

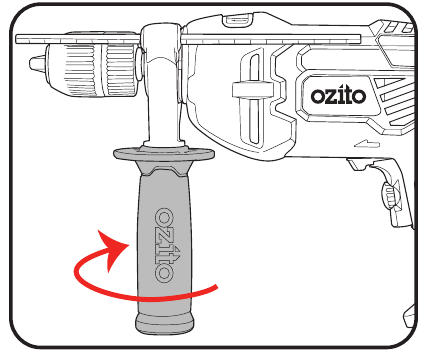

1. Ослабьте боковую рукоятку. Наденьте рукоятку на хомут ударной дрели.

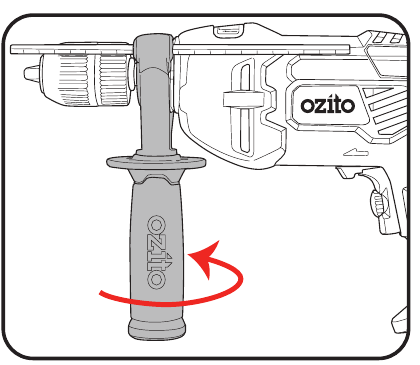

2. Отрегулируйте в любое положение, 360° вокруг хомута. Затяните боковую рукоятку.


Ограничитель глубины
Ограничитель глубины помогает сверлить на заранее определенную глубину.

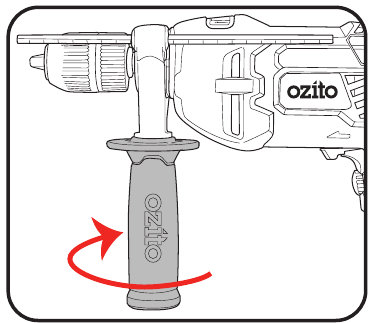

3. Чтобы отрегулировать, ослабьте боковую рукоятку.

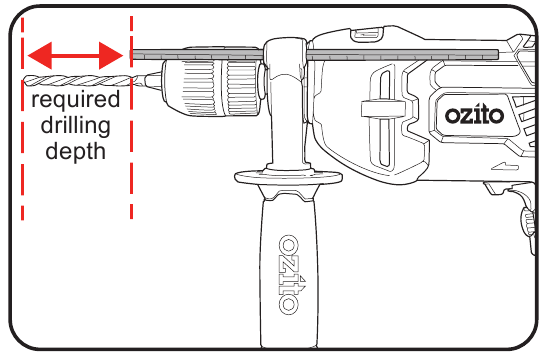

4. Отрегулируйте ограничитель глубины так, чтобы сверло выступало за конец ограничителя на требуемую глубину сверления.

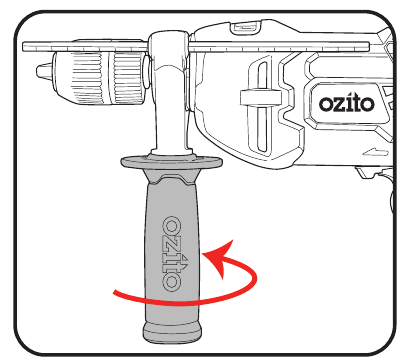

5. Затяните ограничитель глубины, затянув боковую рукоятку.


ПАТРОН

Бесключевой патрон

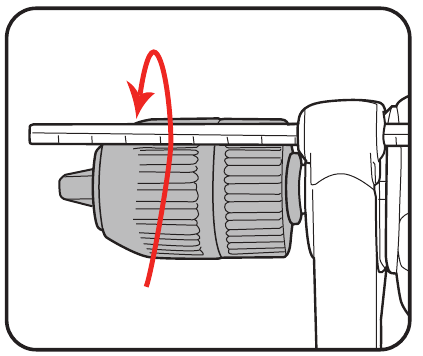

1. Откройте губки патрона.

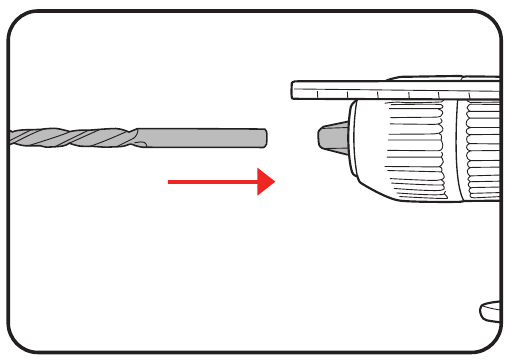

2. Вставьте сверло, убедившись, что оно отцентрировано в губках.

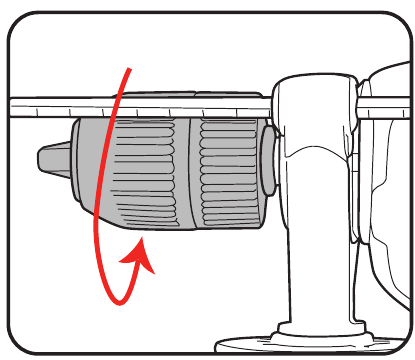

3. Затяните губки патрона.

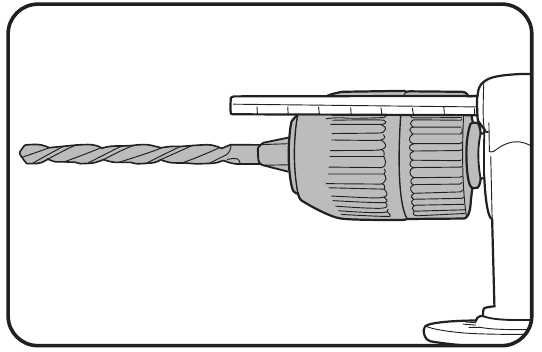

4. Убедитесь, что патрон надежно и равномерно удерживает сверло.


РАБОТА

ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ

Этот инструмент рекомендуется использовать с устройством защитного отключения с номинальным отключающим дифференциальным током 30 мА или менее.

Переключатель переменной скорости

1. Подключите инструмент к сети электропитания.

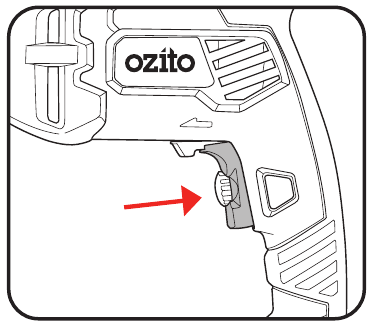

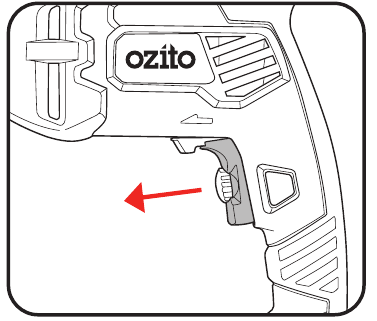

2. Чтобы начать сверление, нажмите на переключатель переменной скорости.


3. Чтобы остановить сверление, отпустите переключатель.


Кнопка блокировки

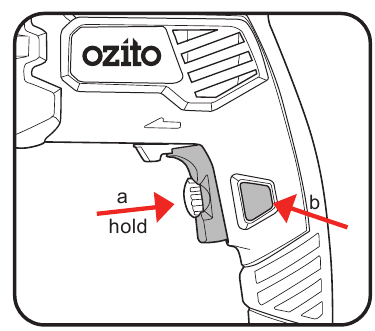

4. Чтобы заблокировать дрель во включенном состоянии, нажмите переключатель переменной скорости, а затем кнопку блокировки.

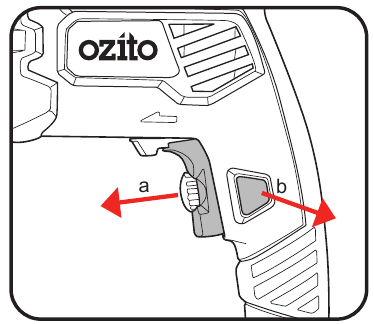

5. Отпустите переключатель переменной скорости, а затем кнопку блокировки.

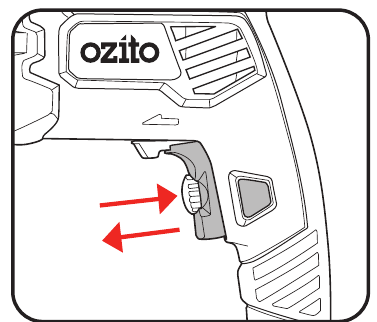

6. Чтобы разблокировать дрель, нажмите и отпустите переключатель переменной скорости.


ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

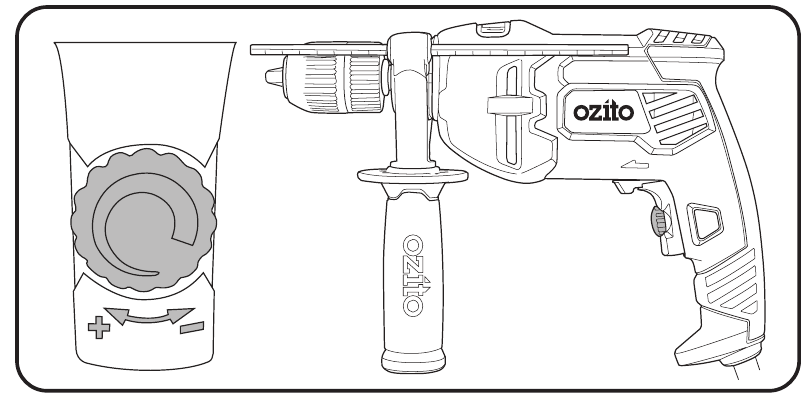

Диск выбора скорости (Speed Selection Dial)

1. Для увеличения скорости вращайте диск выбора скорости по часовой стрелке. Для уменьшения скорости вращайте диск против часовой стрелки.


Рычаг переключения направления вращения (Forward/Reverse Lever)

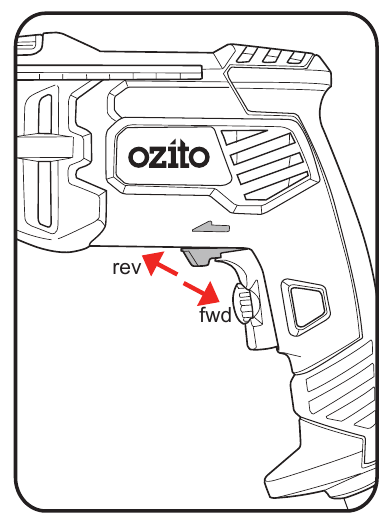

2. Чтобы установить дрель на прямое вращение, переместите рычаг вправо. Для обратного вращения переместите рычаг влево.

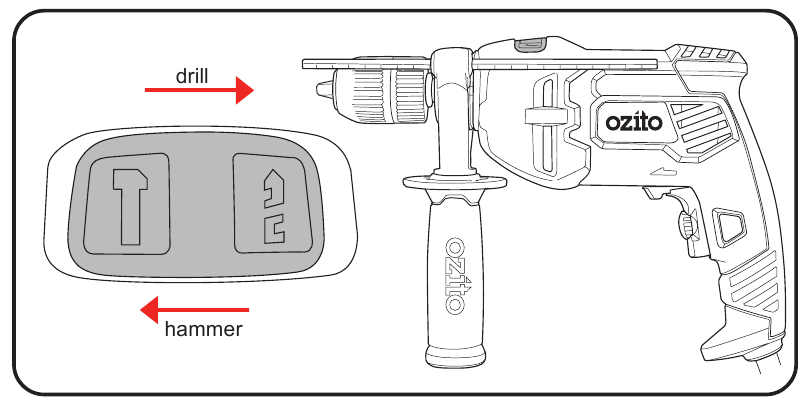

Переключатель режима "молоток" (Hammer Selector)

3. Чтобы установить режим "молоток", сдвиньте переключатель на значок молотка. Для режима сверления сдвиньте переключатель на значок сверла.


СВЕРЛЕНИЕ

Перед подключением к источнику питания выполните несколько простых проверок.

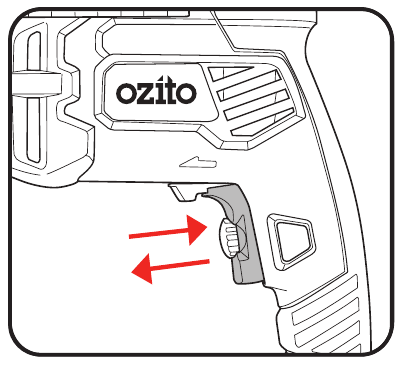

1. Нажмите и отпустите переключатель переменной скорости, чтобы убедиться, что он не заблокирован.

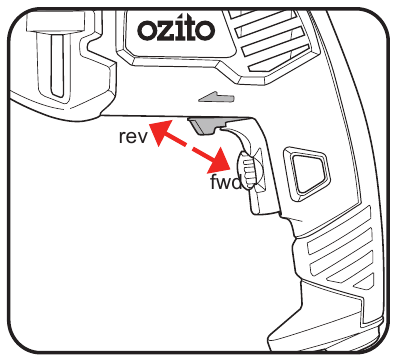

2. Проверьте рычаг переключения направления вращения (forward/) reverse lever) на правильность установки.


3. Надежно закрепите материал, который необходимо просверлить, в тисках или зажиме, чтобы он не проворачивался во время сверления.

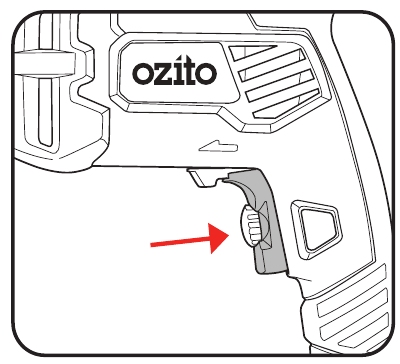

4. Подключите ударную дрель к источнику питания.

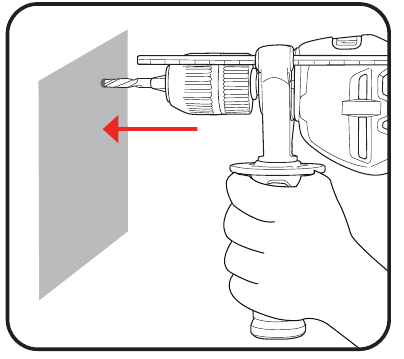

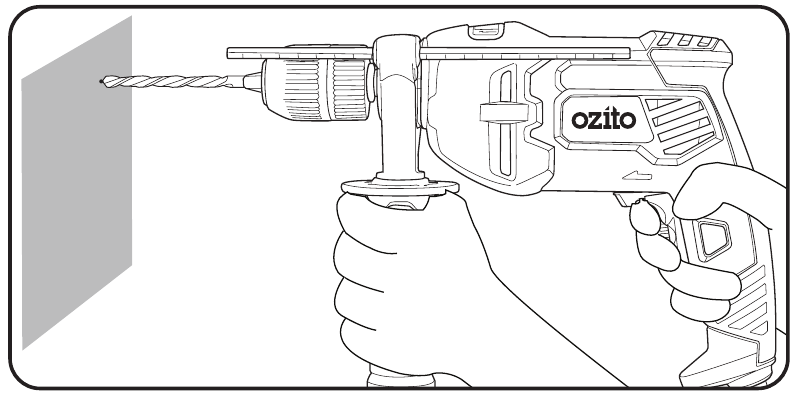

5. Крепко держите дрель и поместите сверло в точку, которую необходимо просверлить.


6. Нажмите переключатель переменной скорости, чтобы запустить дрель.


7. Переместите сверло в заготовку.


Примечание: Не давите на дрель и не оказывайте боковое давление, чтобы удлинить отверстие. Пусть дрель выполняет работу.

Полезные советы
При сверлении твердых, гладких поверхностей используйте кернер, чтобы отметить желаемое местоположение отверстия. Эта мера предотвратит соскальзывание сверла с центра при начале сверления. Однако функция переменной скорости позволяет начинать сверление без кернения. Для этого работайте с дрелью на низкой скорости, пока не начнете сверление.

При сверлении металлов используйте легкое масло на сверле, чтобы оно не перегревалось. Масло продлит срок службы сверла и увеличит скорость сверления.

Если сверло заклинило в заготовке или дрель заглохла, немедленно остановите инструмент. Извлеките сверло из заготовки и определите причину заедания.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• Держите вентиляционные отверстия на дрели всегда чистыми, по возможности не допускайте попадания инородных веществ в вентиляционные отверстия.
• После каждого использования продувайте корпус дрели воздухом, чтобы убедиться, что в нем нет частиц пыли, которые могут накапливаться. Накопление частиц пыли может привести к перегреву и выходу дрели из строя.
• Если корпус дрели требует очистки, не используйте растворители. Используйте только влажную, мягкую ткань. Никогда не допускайте попадания жидкости внутрь дрели; никогда не погружайте какую-либо часть дрели в жидкость.

Угольные щетки (Carbon Brushes)

Когда угольные щетки износятся, дрель будет искрить и/или остановится. Прекратите использование, как только это произойдет. Угольные щетки следует заменить до возобновления использования дрели. Они являются изнашиваемым компонентом дрели и поэтому не покрываются гарантией. Продолжение использования дрели, когда необходимо заменить угольные щетки, может привести к необратимому повреждению дрели. Угольные щетки изнашиваются после многократного использования. Когда угольные щетки необходимо заменить, отнесите дрель к электрику или специалисту по ремонту электроинструментов для быстрой и недорогой замены. Всегда заменяйте обе угольные щетки одновременно.

Примечание: Ozito Industries не несет ответственности за любые повреждения или травмы, вызванные ремонтом дрели неуполномоченным лицом или неправильным обращением с дрелью.

ОПИСАНИЕ СИМВОЛОВ

V	Вольт (Volts)	Hz	Герц (Hertz)
~	Переменный ток (Alternating current)	W	Ватт (Watts)
/min	Обороты или возвратно-поступательные движения в минуту (Revolutions or reciprocation per minute)	no	Скорость без нагрузки (No load speed)
/bpm	Частота ударов (Impact rate)	ø	Диаметр (Diameter)
	Двойная изоляция (Double insulated)		Знак соответствия нормативным требованиям (Regulator compliance mark)
	Предупреждение (Warning)

ЗАБОТА ОБ ОКРУЖАЮЩЕЙ СРЕДЕ

Электроинструменты, которые больше не пригодны для использования, не следует выбрасывать вместе с бытовыми отходами, а следует утилизировать экологически безопасным способом. Пожалуйста, утилизируйте там, где это возможно. Обратитесь в местные органы власти для получения информации об утилизации.

Переработка упаковки снижает потребность в полигонах и сырье.

Повторное использование переработанного материала снижает загрязнение окружающей среды. Пожалуйста, утилизируйте упаковку там, где это возможно. Обратитесь в местные органы власти для получения информации об утилизации.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Искрение, видимое через вентиляционные отверстия корпуса
Небольшое искрение может быть видно через вентиляционные отверстия корпуса. Это нормально и не указывает на проблему.

Чрезмерное искрение, видимое через вентиляционные отверстия корпуса, и/или отказ дрели в работе

Может указывать на то, что угольные щетки изношены и нуждаются в замене. Угольные щетки должны заменяться только квалифицированным электриком или специалистом по ремонту электроинструментов.

ЗАПАСНЫЕ ЧАСТИ

Запасные части можно заказать в отделе специальных заказов в вашем местном магазине Bunnings Warehouse.

Для получения дополнительной информации или по любым деталям, не указанным здесь, посетите www.ozito.com.au или обратитесь в службу поддержки клиентов Ozito:
Австралия 1800 069 486
Новая Зеландия 0508 069 486

E-mail: enquires@ozito.com.au
