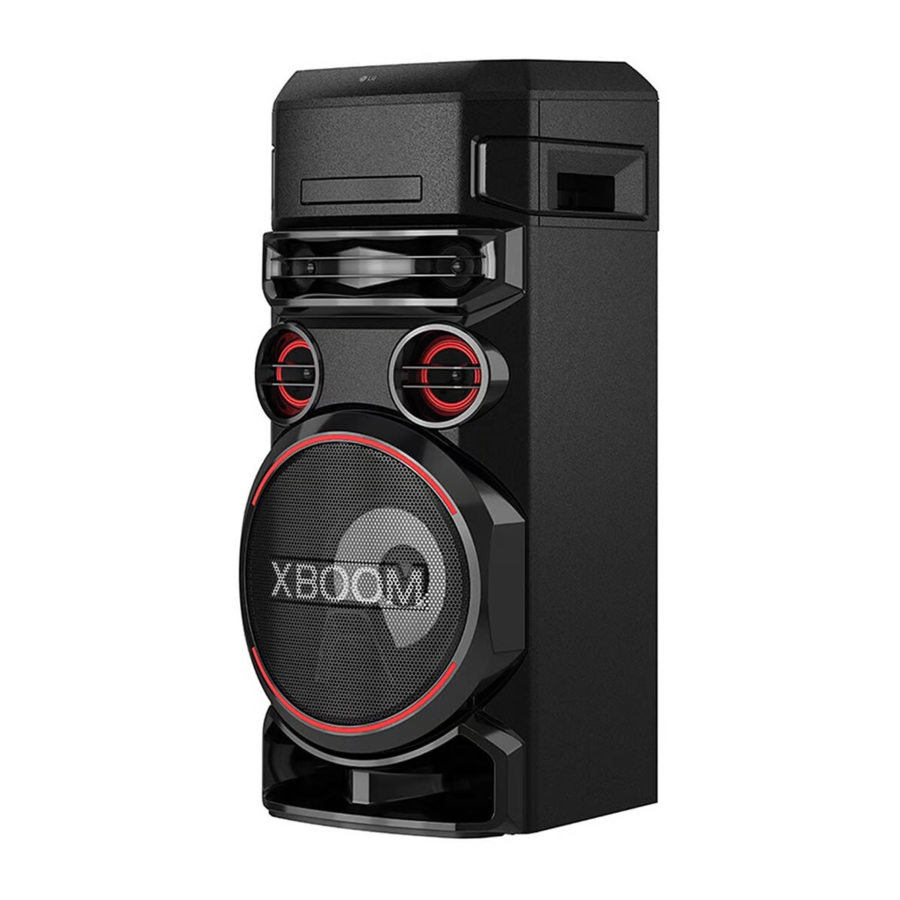

LG ON7 - Руководство пользователя Mini Hi-Fi Audio

Содержание

Комплектация

Верхняя панель

Верхняя панель - Обзор

  1. (Standby) (Режим ожидания)
    Включает и выключает питание.
  2. USB REC / DEMO
    • Запись на USB.
    • Останавливает запись.
    • В выключенном состоянии, если нажать USB REC / DEMO, отобразится демо-режим.
  3. USB 1 Port (Порт USB 1)
    Вы можете воспроизводить звуковые файлы, подключив USB-устройство.
  4. Display window (Окно дисплея)
  5. USB 2 Port (Порт USB 2)
    Вы можете воспроизводить звуковые файлы, подключив USB-устройство.
  6. F (Function) (Функция)
    Выбирает функцию и источник входного сигнала.
  7. LIGHTING
    Выбирает режим освещения.
  8. TWIN
    Соединяет два устройства для режима TWIN в WIRELESS PARTY LINK.
  9. (Skip/Search) (Пропуск/Поиск)
    • Переходит назад или вперед.
    • Ищет раздел внутри трека/файла.
    • Выбирает радиостанции.
    • Сканирует станции DAB+, если нажать и удерживать.

(Play/Pause) (Воспроизведение/Пауза)

  • Запускает или приостанавливает воспроизведение.
  • Выбирает стерео/моно.
  • Блокировка соединения Bluetooth (BT LOCK): Выберите функцию Bluetooth, нажав F несколько раз. И нажмите и удерживайте , чтобы ограничить подключение Bluetooth только BT и LG TV.

(Stop) (Стоп) / RDS

  • Останавливает воспроизведение или отменяет функцию DELETE (Удалить).
  • Radio Data System (Система радиоданных)

VOL (Volume) (Громкость) -/+
Регулирует громкость динамика.

MIC (Microphone) (Микрофон) / GUITAR -/+
Регулирует громкость микрофона или громкость гитары.

  1. (Auto Music Play) (Автоматическое воспроизведение музыки)
    Воспроизводит звук, который в данный момент воспроизводится, приложив мобильное устройство (с приложением "LG XBOOM") к этому устройству. (Только для Android)
  2. VOICE CANCELLER
    Вы можете уменьшить вокальные тона во время воспроизведения музыки из различных источников входного сигнала.
    (Open/Close) (Открыть/Закрыть)
    Открывает и закрывает лоток для дисков.
  3. CLUB, DRUM, USER (DJ PAD)
    Выбирает звуковой эффект CLUB, DRUM или USER для микширования.
    (Если вы хотите использовать USER (Пользовательский), вам необходимо зарегистрировать источник с помощью приложения "LG XBOOM". (Только для Android))
    1, 2, 3 (DJ PAD)
    Нажмите нужную звуковую панель.
  4. MIC (Microphone) (Микрофон) ECHO
    Выбирает режим ECHO (Эхо).
    VOCAL EFFECTS (Вокальные эффекты)
    Выбирает различные режимы вокальных эффектов.
    KEY CHANGER (Изменение тональности) ( )
    Изменяет тональность в соответствии с вашим вокальным диапазоном.
  5. Remote sensor (Датчик дистанционного управления)
  6. SPECIAL EQ / BASS BLAST (или BASS BLAST+)
    • Выбирает специальный эквалайзер.
    • Нажмите и удерживайте, чтобы выбрать эффект BASS (или BASS+) напрямую.

SEARCH (Поиск)
Переходит к папке или файлу в режиме выбора.

OK
Выбирает папку при поиске файла.

USER EQ (Пользовательский эквалайзер)
Выбирает эквалайзер, созданный вами.

Multi jog (Многофункциональный джог)

  • Ищет папку или файл.
  • Поворачивается по часовой стрелке или против часовой стрелки для управления уровнем USER EQ (Пользовательского эквалайзера).
  • Выбирает специальный эквалайзер.

Передняя панель/ Задняя панель

Передняя панель/ Задняя панель - Обзор

  1. Disc tray (Лоток для дисков)
  2. Lighting (Подсветка)
  3. Remote sensor (Датчик дистанционного управления)
  4. OPTICAL IN: Подключите оптическое устройство.
  5. GUITAR IN: Подключите гитару.
  6. MIC (Microphone) (Микрофон) IN: Подключите микрофон.
  7. DAB+/FM ANTENNA
  8. AC IN socket (Разъем AC IN)

информация Убедитесь, что оптический кабель правильно выровнен и подключен; неправильное выравнивание может привести к повреждению разъема.

Приложение-контроллер

Загрузите приложение LG XBOOM на свое устройство.

play.google.com

Android

itunes.apple.com

iOS

Дополнительная информация

Характеристики

Требования к питанию См. основную этикетку на устройстве.
Потребляемая мощность См. основную этикетку на устройстве.
Сетевой режим ожидания: 0,5 Вт
(Если все сетевые порты активированы.)
Размеры (Ш x В x Г) Прибл. 330,0 мм x 785,0 мм x 344,0 мм
Питание от шины (USB) 5 В 500 мА

Внимание

  • Подключайте шнур питания непосредственно к розетке, если это возможно. Или, если вы используете удлинитель, настоятельно рекомендуется использовать удлинитель на 110 В / 15 А или 230 В / 15 А, в противном случае устройство может работать неправильно из-за недостаточного питания.
  • Не перегружайте удлинитель чрезмерной электрической нагрузкой.

Примечание

  • Не смотрите прямо на светоизлучающую часть, когда включена подсветка LIGHTING.
  • Если яркость подсветки слишком сильная, включите комнатное освещение или выключите подсветку LIGHTING на устройстве.

Как отключить беспроводное сетевое соединение или беспроводное устройство

Выключите устройство, нажав кнопку питания более чем на 5 секунд.

Замена батареи

Безопасность

Осторожно
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
НЕ ОТКРЫВАТЬ

Осторожно
ЧТОБЫ СНИЗИТЬ РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ НЕТ ЧАСТЕЙ, ОБСЛУЖИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ. ОБРАЩАЙТЕСЬ ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ К КВАЛИФИЦИРОВАННОМУ ОБСЛУЖИВАЮЩЕМУ ПЕРСОНАЛУ.

опасность поражения электрическим током Этот символ молнии со стрелкой внутри равностороннего треугольника предназначен для предупреждения пользователя о наличии неизолированного опасного напряжения внутри корпуса изделия, которое может быть достаточной величины, чтобы представлять опасность поражения электрическим током для людей.

предупреждение Точка восклицания внутри равностороннего треугольника предназначена для предупреждения пользователя о наличии важных инструкций по эксплуатации и техническому обслуживанию (сервисному обслуживанию) в документации, сопровождающей продукт.

опасность ожогаопасность ожога
ДЛЯ ПРЕДОТВРАЩЕНИЯ ПОЖАРА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ ДАННОЕ ИЗДЕЛИЕ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ.

Не устанавливайте данное оборудование в замкнутом пространстве, таком как книжный шкаф или аналогичное устройство.
Осторожно
Не используйте высоковольтные продукты рядом с этим продуктом. (например, электрическая мухобойка). Этот продукт может выйти из строя из-за поражения электрическим током.
Осторожно
На устройство не следует ставить источники открытого огня, например, зажженные свечи.

ЛАЗЕРНЫЙ ПРОДУКТ КЛАССА 1

Осторожно
В данном изделии используется лазерная система. Для обеспечения надлежащего использования данного изделия внимательно прочитайте данное руководство пользователя и сохраните его для дальнейшего использования. Если устройству потребуется техническое обслуживание, обратитесь в авторизованный сервисный центр.
Использование органов управления, регулировок или выполнение процедур, отличных от указанных здесь, может привести к опасному радиационному облучению.
Чтобы предотвратить прямое воздействие лазерного луча, не пытайтесь открыть корпус.

Осторожно
Не закрывайте вентиляционные отверстия. Устанавливайте в соответствии с инструкциями производителя.
Щели и отверстия в корпусе предназначены для вентиляции и обеспечения надежной работы изделия, а также для защиты его от перегрева. Отверстия никогда не должны быть закрыты, если изделие размещено на кровати, диване, ковре или другой подобной поверхности. Данное изделие не должно быть размещено во встроенной установке, такой как книжный шкаф или стойка, если не обеспечена надлежащая вентиляция или не соблюдены инструкции производителя.

ПРЕДОСТЕРЕЖЕНИЕ относительно шнура питания
Вилка питания является отключающим устройством. В случае возникновения чрезвычайной ситуации вилка питания должна оставаться легкодоступной.

Осторожно
Устройство не должно подвергаться воздействию воды (капель или брызг), и на устройство не должны ставиться предметы, наполненные жидкостями, например, вазы.

УВЕДОМЛЕНИЕ: Информацию о маркировке безопасности, включая идентификацию продукта и номинальные параметры питания, см. на основной этикетке на нижней или другой поверхности продукта.

Для моделей, использующих аккумулятор

Данное устройство оснащено портативным аккумулятором или аккумуляторной батареей.

Опасность ожога
Риск возгорания или взрыва при замене аккумулятора на аккумулятор неправильного типа.

Как безопасно извлечь аккумуляторы или аккумуляторную батарею из оборудования: Чтобы извлечь старые аккумуляторы или аккумуляторную батарею, выполните шаги сборки в обратном порядке. Чтобы предотвратить загрязнение окружающей среды и возникновение возможной угрозы для здоровья человека и/или животных, старые аккумуляторы или аккумуляторная батарея должны быть помещены в соответствующий контейнер в специально отведенных пунктах сбора. Не выбрасывайте аккумуляторы или аккумуляторную батарею вместе с другими отходами. Рекомендуется использовать местные бесплатные системы возмещения стоимости аккумуляторов или аккумуляторных батарей (может быть недоступно в вашем регионе). Аккумуляторы или аккумуляторная батарея не должны подвергаться чрезмерному нагреву, например, солнечному свету, огню и т.п.

ПИТАНИЕ: Данное устройство работает от сети 200 - 240 В ~ 50 / 60 Гц.

Электропроводка: Данное устройство поставляется с сетевой вилкой, одобренной BS 1363. При замене предохранителя всегда используйте предохранитель того же номинала и одобренный BS 1362. Никогда не используйте эту вилку без крышки предохранителя. Чтобы получить сменную крышку предохранителя, обратитесь к своему дилеру. Если тип поставляемой вилки не подходит для сетевых розеток в вашем доме, вилку следует снять и установить подходящий тип. Пожалуйста, обратитесь к инструкциям по электропроводке ниже:


Сетевая вилка, снятая с сетевого шнура данного устройства, должна быть уничтожена. Сетевая вилка с оголенными проводами опасна при вставке в сетевую розетку. Не подключайте ни один провод к контакту заземления, отмеченному буквой E или символом заземления или окрашенному в зеленый или зелено-желтый цвет. Если установлена какая-либо другая вилка, используйте предохранитель той же номинальной мощности в вилке.


Провода в данном сетевом шнуре окрашены в соответствии со следующими кодами:

  • СИНИЙ: НЕЙТРАЛЬНЫЙ, КОРИЧНЕВЫЙ: ПОД НАПРЯЖЕНИЕМ - Поскольку цвета проводов в сетевом шнуре данного устройства могут не соответствовать цветной маркировке, идентифицирующей клеммы в вашей вилке, действуйте следующим образом: Провод синего цвета должен быть подключен к клемме, отмеченной буквой N или окрашенной в черный цвет. Провод коричневого цвета должен быть подключен к клемме, отмеченной буквой L или окрашенной в красный цвет.

Символы

~ Относится к переменному току (AC).
Относится к постоянному току (DC).
Относится к оборудованию класса II.
Относится к режиму ожидания (stand-by).
Относится к "ON" (включено) (power).
опасность поражения электрическим током Относится к опасному напряжению.

Внимание
Будьте осторожны и следите за тем, чтобы дети не засовывали руки или какие-либо предметы в *звуковой канал динамика.

* звуковой канал динамика: Отверстие для усиления басов на корпусе динамика (enclosure).

www.lg.com

Copyright © 2020-2021 LG Electronics Inc. Все права защищены.
