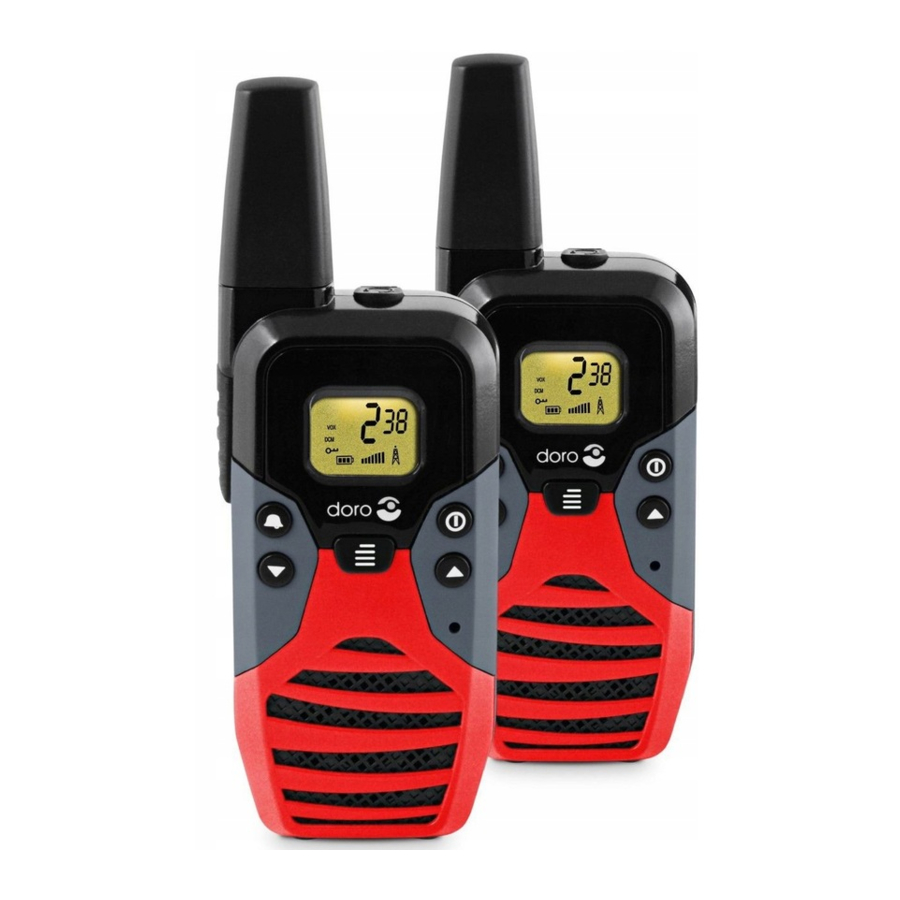

Doro WT87 - Руководство по двухсторонней радиосвязи

Обзор

1. Разъем для гарнитуры
2. PTT, кнопка "Push to Talk" (нажми, чтобы говорить)
3. Кнопка вызова
4. ВНИЗ
5. Кнопка меню
6. ВВЕРХ
7. Кнопка включения/выключения

Область применения

Радиостанция предназначена для использования как в помещении, так и на улице, она НЕ устойчива к дождю, воде, грубому или небрежному обращению.
В идеальных условиях, то есть при прямой видимости без препятствий между радиостанцией/ями и монитором, дальность может достигать 5 км.

полностью открытая местность
4-5 км

город
100-400 м

в помещении
30-90 м

Батареи

1. Снимите зажим для ремня, приподняв небольшой фиксирующий язычок и сдвинув зажим вверх.
2. Перед снятием крышки батарейного отсека отсоедините фиксирующую защелку в основании радиостанции.
3. Вставьте аккумуляторные батареи (AAA-NiMh), соблюдая правильную полярность.
4. Установите на место крышку батарейного отсека и зажим для ремня. Заряжайте радиостанцию в течение 24 часов перед использованием.

Пожалуйста, обратите внимание!
После установки аккумуляторных батарей радиостанцию необходимо заряжать в течение 24 часов перед использованием.

Зарядка

Подключите сетевой адаптер к разъему на задней панели зарядной подставки и к электрической розетке. Поместите радиостанцию в зарядное устройство кнопками наружу.

Индикатор батареи и зарядка

Символ на дисплее указывает, когда батареи требуют зарядки. Индикатор имеет три сегмента, которые исчезают по мере уменьшения заряда батареи, и будет мигать, когда батареи разряжаются. Заряжайте оборудование как можно скорее, когда индикатор мигает! Индикатор батареи покажет , когда зарядка будет завершена (примерно 10 часов/первоначально 24 часа). Полностью заряженные батареи прослужат примерно 85 часов в режиме ожидания или 3,5 часа в рабочем режиме. Это время применимо при нормальной комнатной температуре.

Пожалуйста, обратите внимание!
Никогда не заряжайте обычные (неперезаряжаемые) батареи в радиостанции, так как это приведет к поломке оборудования. Гарантия не распространяется на этот тип повреждений. Оборудование необходимо заряжать в течение 24 часов перед использованием, в течение которых радиостанция не может использоваться. Система подзарядки, используемая в этой модели, может привести к ее нагреву. Это нормально и не повредит оборудование.

Включение/выключение радиостанции

Нажмите и удерживайте в течение нескольких секунд, чтобы включить или выключить радиостанцию.

Для связи

1. Убедитесь, что все радиостанции (и блок монитора) настроены на один и тот же канал и код передачи. См. ниже.
2. Нажмите и удерживайте PTT (Push To Talk) (нажми, чтобы говорить), чтобы говорить.

Пожалуйста, обратите внимание!
Если вы не можете связаться, это может быть связано с тем, что выбраны разные каналы или коды передачи, батарея разряжена или устройства находятся слишком далеко друг от друга.

Выбор канала

Все UHF/CB радиооборудование использует доступные назначенные каналы. Если выбранный канал используется, выберите альтернативный канал, номер выбранного канала будет отображаться в режиме ожидания.

1. Нажмите . Текущий выбранный канал мигает.
2. Выберите желаемый канал с помощью /.
3. Нажмите PTT.

Функция мониторинга

Функция мониторинга может использоваться в зонах слабого сигнала для обнаружения любого другого передаваемого сигнала.

1. Нажмите и одновременно.
2. Чтобы остановить мониторинг, нажмите .

Выбор кода передачи

Доступно 38 кодов передачи, которые можно использовать для фильтрации нежелательных сигналов. Однако ваш разговор все равно может быть подслушан независимо от того, какой код используется. Чтобы обеспечить связь между радиостанциями (а также между монитором и радиостанцией), на всех устройствах должен использоваться один и тот же код передачи. Чтобы связаться с оборудованием, которое не может выбрать код, введите код 0.

1. Нажимайте несколько раз, пока не начнут мигать маленькие цифры в верхнем правом углу дисплея.
2. Прокрутите до желаемого кода передачи с помощью /.
3. Нажмите PTT для подтверждения.

Сканирование

Вы можете сканировать все доступные каналы, чтобы обнаружить любые передаваемые сигналы. Как только сигнал будет обнаружен, на дисплее отобразится номер канала, и в течение нескольких секунд будет слышен сигнал. Вы можете нажать PTT, чтобы остановиться на обнаруженном канале. Обратите внимание: во время поиска потребление заряда батареи будет значительно выше, чем обычно.

1. Нажмите и одновременно. Устройство начнет поиск.
2. Чтобы остановить сканирование, нажмите .

Голосовое управление (VOX)

Эту радиостанцию можно использовать без нажатия кнопки PTT для передачи. Установив правильный уровень, радиостанция может автоматически определять, когда вы говорите.

Протестируйте различные настройки, пока выбранная чувствительность не станет приемлемой. Обратите внимание, что, какой бы точной ни была ваша настройка, всегда существует небольшой риск того, что повышенный шум из окружающей среды может активировать передатчик, что может привести к нечеткости первого слова. Передатчик выключится через две секунды после того, как вы закончите говорить.

VOX будет отображаться, пока функция активна. Если радиостанция передает сама по себе, чувствительность установлена слишком высокой и ее необходимо отрегулировать. Нажмите w, чтобы временно прервать и изменить настройку.

1. Нажимайте несколько раз, пока не отобразится VOX.
2. Прокрутите до желаемой настройки с помощью / (OF = выкл., 1 = наименее чувствительный....3 = наиболее чувствительный).
3. Нажмите PTT для подтверждения.

Мелодия вызова

Вы можете выбрать различные мелодии вызова (OF = выкл.).

1. Нажимайте несколько раз, пока не отобразится CA.
2. Прокрутите до желаемой мелодии (1 -5) с помощью /.
3. Нажмите PTT для подтверждения.

Завершение (Roger) тон

Если выбрано, звуковой сигнал будет слышен, когда вы отпустите кнопку PTT. Это можно использовать в качестве напоминания другому человеку о том, что вы закончили говорить и ждете ответа.

1. Нажимайте несколько раз, пока не отобразится ro.
2. Прокрутите до желаемой настройки с помощью / (OF = выкл., On = вкл.).
3. Нажмите PTT для подтверждения.

Тон клавиш

Если выбрано, при нажатии кнопок радиостанции будет слышен тон, который можно включить или выключить.

1. Нажимайте несколько раз, пока не отобразится to.
2. Прокрутите до желаемой настройки с помощью / (OF = выкл., On = вкл.).
3. Нажмите PTT для подтверждения.

Поиск по двум каналам

Вы можете ввести другой канал для одновременного прослушивания во время использования выбранного рабочего канала.

1. Нажимайте несколько раз, пока не отобразится DCM.
2. Прокрутите до желаемой настройки с помощью / (OF = выкл.). Нажмите .
3. Прокрутите до желаемого кода передачи с помощью /. Нажмите PTT.
4. Нажмите PTT для подтверждения.

Доступ к ретранслятору (только для AU/NZ)

Чтобы иметь возможность общаться через сеть CB-ретрансляторов, эта функция должна быть активирована. Когда функция активна, на дисплее будет отображаться RPT.

1. Нажимайте несколько раз, пока не отобразится RPT.
2. Нажмите для включения (On) или для выключения (Off).
3. Нажмите PTT для подтверждения.

Блокировка клавиш

Эта функция блокирует кнопки и /, чтобы предотвратить случайное использование.

1. Чтобы активировать блокировку клавиш, нажимайте , пока на дисплее не появится символ ключа.
2. Чтобы деактивировать блокировку клавиш, нажмите и удерживайте , пока символ ключа не исчезнет.
