Gira 2265 - Руководство по эксплуатации электронного гигростата
Принцип работы
Гигростат определяет влажность и температуру в помещении с помощью внутренних датчиков и вычисляет оптимальное содержание влаги в воздухе для измеренной температуры. Если влажность превышает значение, установленное на поворотной ручке, гигростат включает, например, вентилятор или привод окна для осушения помещения.
|
Среднее положение (55% относительной влажности) эквивалентно общему ощущению комфорта. Вносите изменения в поворотный регулятор небольшими шагами, пока не будет найдена лично приятная настройка. |

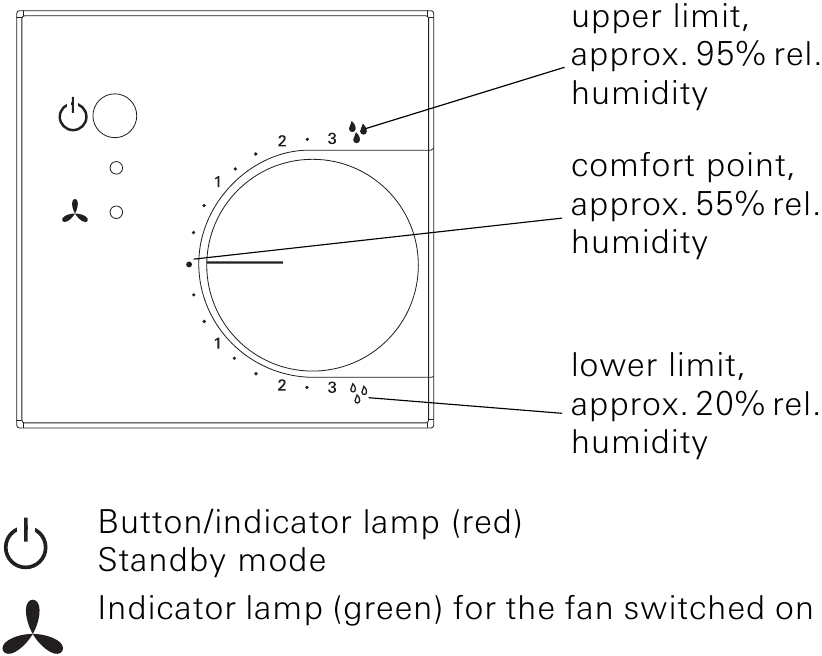

Настройка на поворотном регулятореОрганы управления и индикаторы
Поворотная ручка используется для установки желаемого значения относительной влажности (20% - 95% относительной влажности).
| Индикаторная лампа | Значение |
| Горит красный | Режим ожидания активен |
| Горит зеленый | Вентилятор включен |
| Красный + зеленый мигают | Установка на неправильную встраиваемую в стену вставку |
Режим ожидания
Чтобы, например, подключенный вентилятор не работал бесконечно, гигростат переключается в режим Standby (ожидания) примерно через 1 час. При этом вентилятор выключается примерно на 4 часа. Активный режим Standby (ожидания) можно распознать по красному индикатору. Если влажность все еще слишком высока через 4 часа, вентилятор снова включается. Функция кнопки Standby (ожидания):
- Кратковременное нажатие: Включить вентилятор
- Нажать и удерживать (4 сек.): Выключить вентилятор на 4 часа
Управление фиксированной уставкой
Чтобы предотвратить несанкционированное изменение уставки влажности (например, в съемных квартирах или общественных зданиях), гигростат можно настроить на управление фиксированной уставкой на задней стороне верхнего блока.
При этом уставка постоянно устанавливается на 60% относительной влажности, независимо от положения поворотной ручки на передней панели устройства.

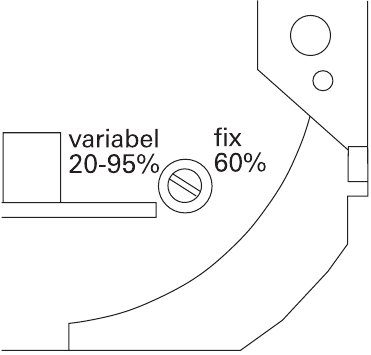

Активировать управление фиксированной уставкой:
Поверните ручку настройки на задней стороне верхнего блока в положение fixed 60% (фиксированные 60%) (до упора вправо).
Активировать управление поворотной ручкой:
Поверните ручку настройки в положение variabel 20-95% (переменные 20-95%) (до упора влево).
Очистка гигростата
Для очистки протрите корпус гигростата слегка увлажненной тканью. Не используйте чистящие средства, так как они могут повредить корпус и электронику.
Примечание:
После очистки гигростат может временно измерять чрезмерно высокие значения влажности.
Установка
Место установки для оптимальной работы:
- На высоте около 1,5 м.
- Вдали от прямых солнечных лучей, сквозняков и тепла, излучаемого электрическими устройствами (например, над плитами или холодильниками).
- Непосредственно не в зоне излучения обогревателей.
- Не в одном физическом блоке с электрическими устройствами, выделяющими тепло, например, диммерами.
- Влагопоглощающая поверхность (например, гипсокартон) может повлиять на поведение управления. Поэтому предпочтительна установка на поверхность, не впитывающую влагу (например, плитка).
- В ванных комнатах соблюдайте расстояния в соответствии с DIN VDE 0100-701.

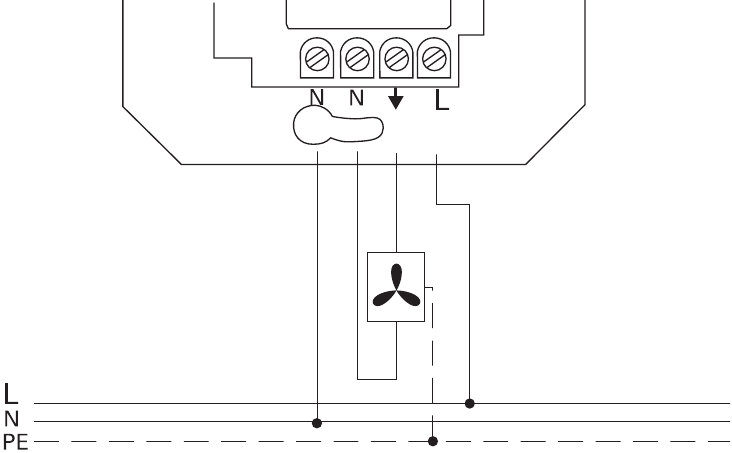

Электрическое подключение
|
Установка и монтаж электроприборов должны выполняться только квалифицированным электриком. Ошибки при подключении могут привести к повреждению управляющего устройства! Мы не несем ответственности за ущерб, вызванный неправильным подключением или ненадлежащим обращением! Перед работой с устройством обесточьте его и предохраните от повторного включения! Автоматическая вентиляция помещения не должна эксплуатироваться в помещении без дополнительных защитных мер с точками, зависящими от воздуха в помещении. |

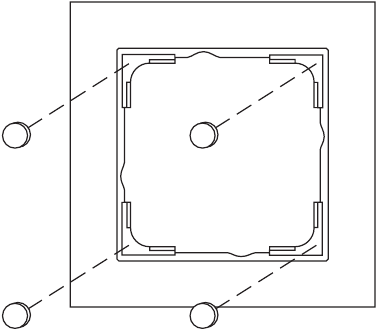

Вклеивание клейких подушечек
Перед установкой верхнего блока гигростата вклейте прилагаемые клейкие подушечки в углы рамки крышки.
Технические данные
| Диапазон регулирования: | от 20% до 95% относительной влажности |
| Погрешность измерения: | ± 5% относительной влажности |
| Разница переключения: | ± 2% фиксированная |
| Рабочее напряжение: | 230 VAC/50 Hz |
| Релейный выход: | выравнивание потенциалов (НО контакт) |
| Макс. доп. ток переключения: | 8 A (cos ϕ = 1) или 4 A (cos ϕ = 0.6), 230 VAC |
| Кабель к нагрузке: | макс. 100 м, ≥ 1,5 мм² |
| Рабочая температура: | от 0 до +50°C |
| Тип защиты: | IP 20 |
Принятие гарантии
Мы принимаем гарантию в соответствии с соответствующими правовыми положениями.
Пожалуйста, верните устройство с оплаченной почтовой пересылкой в наш центральный сервисный отдел, предоставив краткое описание неисправности.
Gira
Giersiepen GmbH & Co. KG
Postfach 1220
42461 Radevormwald
Tel +49 (0) 21 95 - 602 - 0
Fax +49 (0) 21 95 - 602 - 339
info@gira.de
www.gira.de
