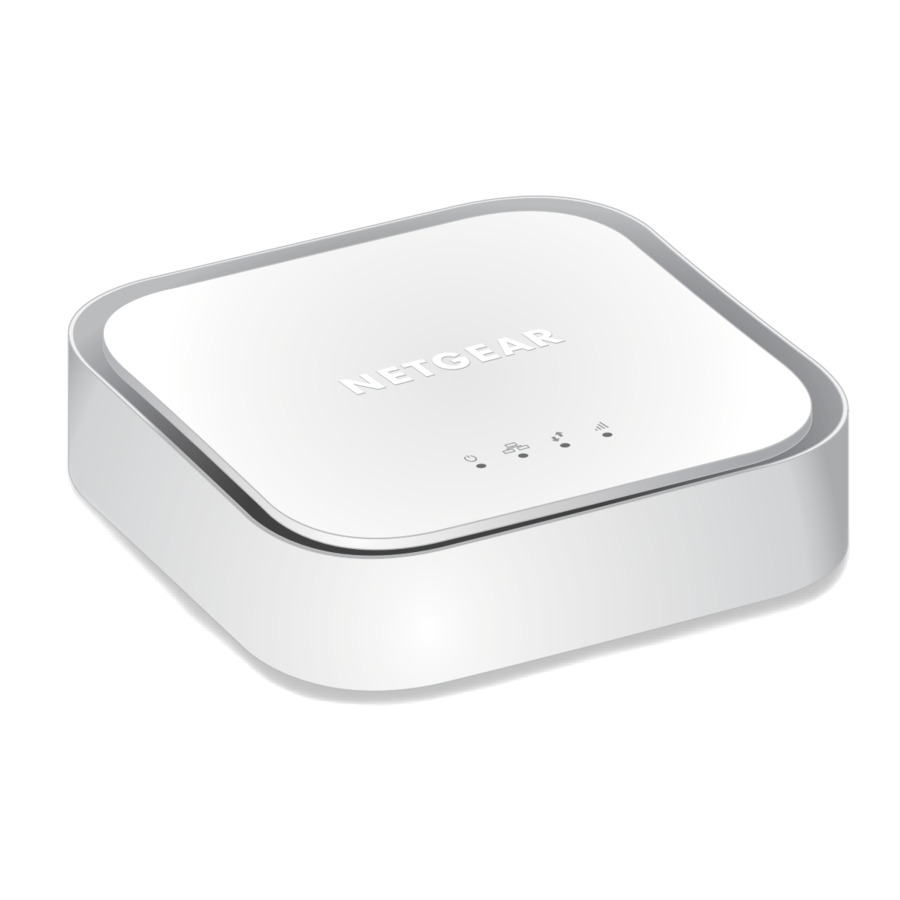

NETGEAR LM1300 - Краткое руководство по LTE-модему

Что в коробке

Задняя панель

Подключение к сети LTE

Чтобы получить активированную SIM-карту, обратитесь к своему оператору мобильной связи.

1. Убедитесь, что модем выключен.
2. Совместите nano SIM-карту выемкой к слоту для nano SIM-карты и стороной с чипом вниз.


3. Осторожно вставьте nano SIM-карту в слот для nano SIM-карты.

Включение модема LM1300

1. Подключите USB-кабель к порту питания на модеме и к прилагаемому адаптеру питания.
2. Вставьте адаптер питания в розетку.
   Примечание: Мы рекомендуем подключать USB-кабель только к адаптеру питания, входящему в комплект. Подключение USB-кабеля к USB-порту на компьютере может работать неправильно.
   Светодиод питания загорается ровным янтарным цветом, а затем загорается ровным зеленым цветом.
   Модем выполняет поиск мобильной широкополосной сети, доступной с nano SIM-карты, что может занять несколько минут.
3. Проверьте светодиод уровня сигнала .

• Зеленый: LTE-соединение хорошее.
• Янтарный: LTE-соединение слабое. Попробуйте другое место, например, рядом с окном.
• Красный: Nano SIM-карта установлена неправильно, или модем не может автоматически подключиться к сети LTE (см. Добавление и активация пользовательского профиля APN).

Подключение LAN-порта LM1300

Вы можете подключить маршрутизатор или компьютер (с портом Ethernet) к LAN-порту LM1300. Подключение WiFi-маршрутизатора позволяет использовать WiFi для доступа к сети LTE с компьютера или WiFi-устройства.

1. Подключите кабель Ethernet к LAN-порту LM1300 и порту WAN или Internet на вашем маршрутизаторе.

   Теперь маршрутизатор использует сеть LTE модема LM1300 в качестве основного (первичного) подключения к Интернету.
   Для доступа в Интернет подключите компьютер или WiFi-устройство к маршрутизатору.

Дополнительно: настройка резервного переключения WAN для проводного модема

При такой настройке ваш проводной модем (кабельный, DSL или оптоволоконный) обеспечивает основной доступ в Интернет. Если проводное подключение к Интернету не работает, модем LM1300 обеспечивает резервное подключение к Интернету через сеть LTE.

1. Подключите кабель Ethernet к LAN-порту LM1300 и порту WAN или Internet на вашем маршрутизаторе.
2. Используйте другой кабель Ethernet (не входит в комплект) для подключения проводного модема (кабельного, DSL или оптоволоконного) к WAN-порту LM1300.


3. Войдите в модем LM1300 и включите резервное переключение WAN.
   Информацию о настройке резервного переключения WAN см. в руководстве пользователя LM1300.

Управление модемом LM1300

Вы можете войти в свой модем LM1300 для просмотра и изменения его настроек с компьютера или устройства, подключенного к модему с помощью кабеля Ethernet или WiFi.

1. Запустите веб-браузер с подключенного компьютера или устройства.
2. В адресной строке веб-браузера введите http://192.168.5.1.
3. В поле Sign In (Войти) введите пароль по умолчанию и нажмите кнопку Sign In (Войти).
   Пароль по умолчанию указан на этикетке модема.

Примечание: Хотя пароль, который вы вводите, является уникальным для вашего модема и безопасен, мы рекомендуем изменить его на пароль, который вы хотите использовать.

Добавление и активация пользовательского профиля APN

Если модем LM1300 не подключается автоматически к вашей мобильной широкополосной сети, обратитесь к своему оператору мобильной связи для получения необходимого профиля APN. Затем войдите в модем и введите пользовательские настройки профиля APN.

1. Запустите веб-браузер с компьютера или мобильного устройства, подключенного к модему.
2. В адресной строке веб-браузера введите http://192.168.5.1.
   Отобразится ограниченная страница Dashboard (Панель управления).
3. В поле Sign In (Войти) введите пароль и нажмите кнопку Sign In (Войти).
   Пароль по умолчанию указан на этикетке модема.
4. Выберите Settings > Network > APN (Настройки > Сеть > APN).
   Отобразится страница APN.
5. Нажмите кнопку Add (Добавить).
   На странице откроется раздел New APN (Новый APN).
6. Введите настройки для нового профиля APN.
   Используйте информацию, предоставленную вашим оператором мобильной связи. Если ваш оператор мобильной связи не указал некоторые настройки, оставьте настройки по умолчанию.
7. Нажмите кнопку Save (Сохранить).
   Новый профиль APN отображается на странице, но еще не является активным профилем.
8. Установите переключатель рядом с профилем APN, который вы только что добавили.
   Теперь модем использует выбранный профиль APN для установления соединения с сетью вашего оператора мобильной связи.
   Если вам по-прежнему не удается установить подключение к Интернету, обратитесь к своему оператору мобильной связи, чтобы проверить информацию для профиля APN.

Светодиоды

Светодиоды на модеме LM1300 указывают на его состояние и активность.

LED	Описание
Power (Питание)	Solid amber (Непрерывный янтарный): Модем запускается. Solid green (Непрерывный зеленый): Модем включен. Blinking amber (Мигающий янтарный): Ошибка устройства.
Ethernet LAN	Solid amber (Непрерывный янтарный): Устройство подключается к этому порту. Green (Зеленый): Устройство подключено к этому порту.
Ethernet WAN	Solid amber (Непрерывный янтарный): Устройство подключено к этому порту. Solid green (Непрерывный зеленый): Полное подключение для передачи данных.
Signal Strength (Уровень сигнала)	Green (Зеленый): LTE-соединение хорошее. Мигание указывает на передачу данных. Amber (Янтарный): LTE-соединение слабое. Мигание указывает на передачу данных. Red (Красный): Модем не может подключиться к сети LTE.

Поддержка и сообщество

Посетите netgear.com/support, чтобы получить ответы на свои вопросы и получить доступ к последним загрузкам.

Вы также можете посетить наше сообщество NETGEAR для получения полезных советов по адресу community.netgear.com.

Нормативная и правовая информация

Для получения информации о соответствии нормативным требованиям, включая Декларацию соответствия ЕС, посетите https://www.netgear.com/about/regulatory/.

Перед подключением источника питания ознакомьтесь с документом о соответствии нормативным требованиям.
