SOMFY SMOOVE LIGHTING io 1822651A Manuál
ÚVOD
io Smoove Lighting je bezdrôtový rádiový ovládací bod na stenu, ktorý používateľovi umožňuje ovládať io prijímače osvetlenia ON/OFF (vrátane io ON/OFF zástrčky) alebo io IZYMO stmievač.
VŠEOBECNÉ INFORMÁCIE
Pred inštaláciou tohto produktu Somfy si pozorne prečítajte tento návod na inštaláciu a bezpečnostné pokyny. Všetky uvedené pokyny sa musia dôsledne dodržiavať a tento návod sa musí uchovávať na bezpečnom mieste počas celej životnosti vášho produktu. Pred inštaláciou skontrolujte, či je tento produkt Somfy kompatibilný s príslušným zariadením a príslušenstvom. Tieto pokyny popisujú inštaláciu a používanie tohto produktu. Akákoľvek inštalácia alebo použitie mimo rozsahu použitia špecifikovaného spoločnosťou Somfy je zakázané. Týmto sa ruší platnosť záruky a spoločnosť Somfy sa zbavuje akejkoľvek zodpovednosti, rovnako ako v prípade nedodržania tu uvedených pokynov. Spoločnosť Somfy nemôže byť zodpovedná za zmeny noriem alebo štandardov, ktoré nastanú po zverejnení týchto pokynov.
VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY
Tento produkt nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo osobami s nedostatkom skúseností alebo znalostí, pokiaľ im osoba zodpovedná za ich bezpečnosť neposkytla dohľad alebo predchádzajúce pokyny týkajúce sa používania produktu.
ŠPECIFICKÉ BEZPEČNOSTNÉ RADY
- Nebúchajte ani nepúšťajte io Smoove Lighting, nevystavujte ho horľavým materiálom alebo zdrojom tepla alebo vlhkosti, ani ho nepostriekajte alebo neponárajte.
- Nehádžte do ohňa.
- Nepokúšajte sa ho opraviť.
- Na čistenie nepoužívajte abrazívne prostriedky ani rozpúšťadlá.
- Neprehĺtajte batériu. Ak dôjde k prehltnutiu, batéria môže spôsobiť chemické popáleniny už za 2 hodiny a môže byť smrteľná. Ak dôjde k prehltnutiu, okamžite zavolajte lekára.
PREVÁDZKOVÉ PODMIENKY
Nepoužívajte tento produkt vonku. Rádiový dosah je obmedzený normami pre ovládanie rádiových zariadení. Dosah io Smoove Lighting je silne závislý od prostredia, v ktorom sa používa: rušenie môže byť spôsobené rozsiahlym elektrickým zariadením v blízkosti inštalácie a typom materiálu použitého v stenách a priečkach (kovové povrchy). Používanie rádiových zariadení (napr. súprava Hi-Fi rádiových slúchadiel) pracujúcich na rovnakej rádiovej frekvencii môže mať nepriaznivý vplyv na výkon produktu.
ZHODA
Spoločnosť Somfy týmto vyhlasuje, že rádiové zariadenie, na ktoré sa vzťahujú tieto pokyny, je v súlade s požiadavkami smernice o rádiových zariadeniach 2014/53/EÚ a ďalšími základnými požiadavkami príslušných európskych smerníc.
Úplné znenie vyhlásenia o zhode EÚ je k dispozícii na www.somfy.com/ce.

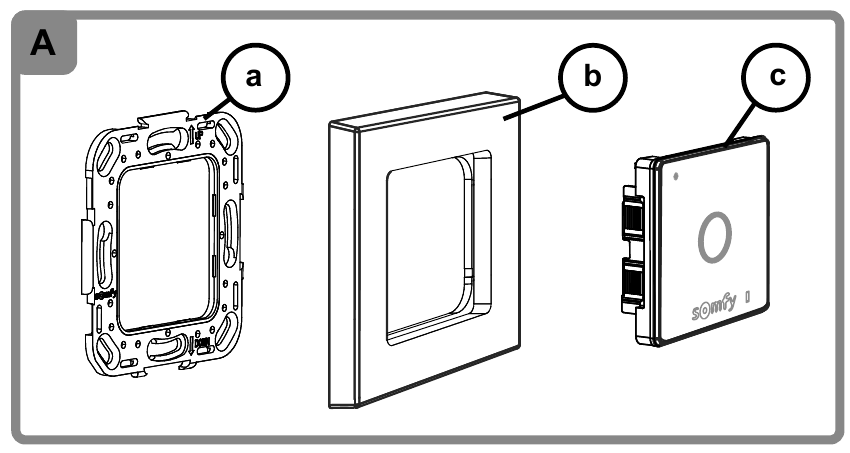

OBSAH A POPIS
Obrázok A
| Množstvo | Popis | Značka |
| 1 | Montážna doska | a |
| 1 | Biely rám | b |
| 1 | io Smoove Lighting | c |

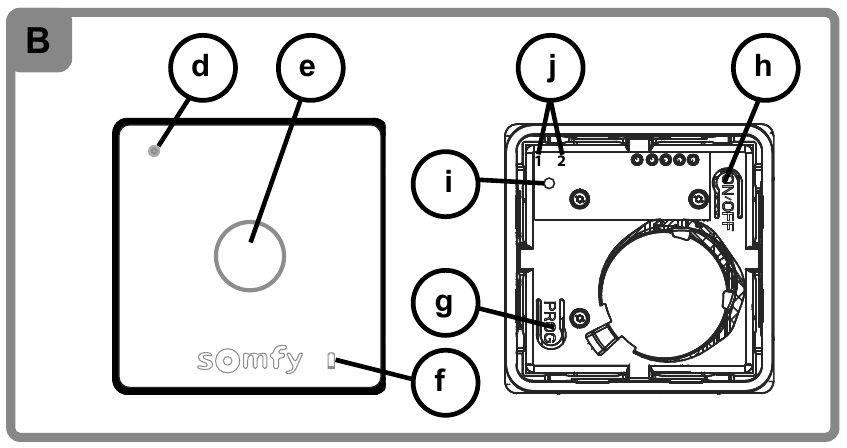

Obrázok B
| Popis | Značka |
| LED dióda potvrdzujúca aktiváciu dotykového | d |
| citlivého tlačidla alebo tlačidla ON/OFF | |
| Dotyková plocha | e |
| LED dióda slabej batérie | f |
| Tlačidlo PROG | g |
| Tlačidlo ON/OFF | h |
| Tlačidlo MODE | i |
| LED dióda výberu režimu 1 a 2 | j |
KONFIGURÁCIA
Spárovanie io Smoove Lighting
s io prijímačom, ktorý nie je vybavený ovládacím bodom
- Ak chcete aktivovať režim párovania, pozrite si pokyny pre prijímač osvetlenia.
- Krátko stlačte tlačidlo PROG na io Smoove Lighting. Prijímač poskytne svetelnú spätnú väzbu. io Smoove Lighting a prijímač sú spárované.
s io prijímačom vybaveným ovládacím bodom
- Stlačte tlačidlo PROG na už spárovanom io vysielači na 2 sekundy. Prijímač poskytne svetelnú spätnú väzbu.
- Krátko stlačte tlačidlo PROG na io Smoove Lighting. Prijímač vykoná svetelnú spätnú väzbu. io Smoove Lighting a prijímač sú spárované.
Odstránenie io Smoove Lighting z io prijímača vybaveného ovládacím bodom
Postup je rovnaký ako pri párovaní io Smoove Lighting s io prijímačom vybaveným ovládacím bodom.
Aktivácia/deaktivácia dotykovej plochy
Tlačidlo ON/OFF (h) aktivuje alebo deaktivuje dotykovú plochu (e) podľa popisu nižšie. Tlačidlo PROG však zostáva aktívne:
| ON = aktivácia dotykovej plochy | Stlačte tlačidlo ON/OFF, kým sa LED dióda (d) nerozsvieti a potom nezhasne |
| OFF = deaktivácia dotykovej plochy | Stlačte tlačidlo ON/OFF, kým LED dióda (d) niekoľkokrát neblikne a potom nezhasne |
Aby ste predišli zbytočnému používaniu batérie, dotyková plocha by mala byť deaktivovaná, keď sa io Smoove Lighting nepoužíva.
io Smoove Lighting nemá žiadnu zvukovú spätnú väzbu.
PREVÁDZKA
Prezentácia prevádzkových režimov:
Režim 1 (predvolený): ON/OFF
Ovládajte jeden alebo viac io prijímačov osvetlenia (ON/OFF alebo Variation) iba v režime ovládania ON/OFF.
Režim 2: Variation
Ovládajte io IZYMO stmievač NB: Spoločnosť Somfy odporúča spárovať jeden io IZYMO stmievač pre optimálnu prevádzku.
| Typ tlaku na dotykovú plochu | Režim 1 | Režim 2 |
| Krátke stlačenie |
|
|
| Dlhé stlačenie | Zapne všetky svetlá na 100 % | Mení intenzitu svetla. |

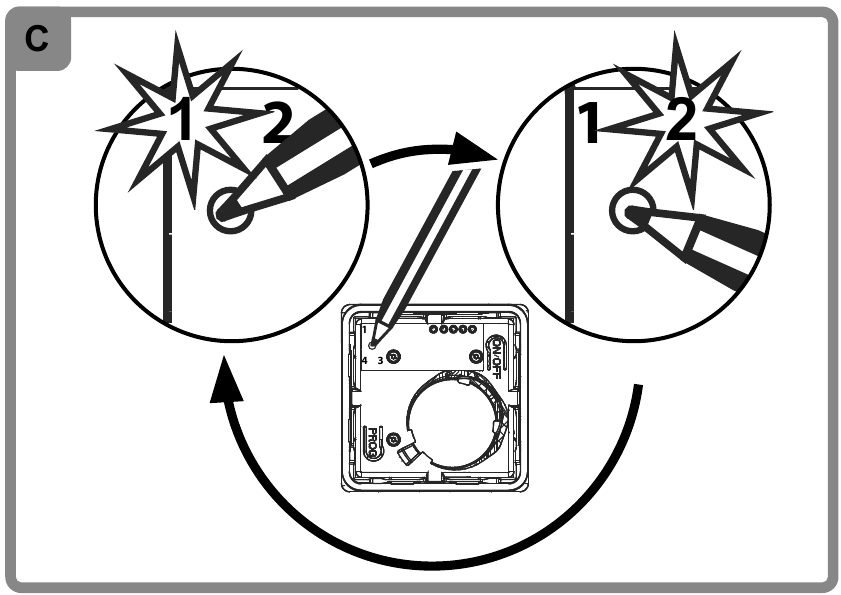

Výber prevádzkového režimu
Obrázok C
Pri každom stlačení tlačidla MODE sa aktivuje príslušné číslo režimu.
INŠTALÁCIA

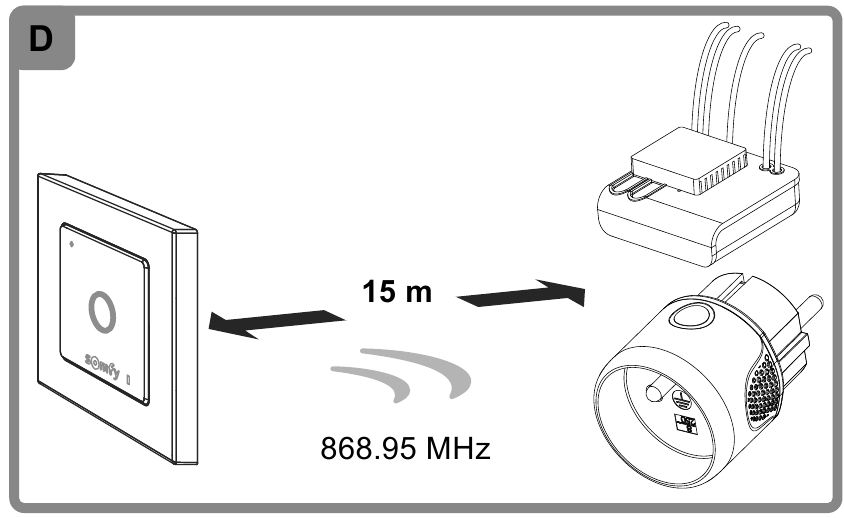

Obrázok D
Pred montážou io Smoove Lighting skontrolujte rádiový dosah.

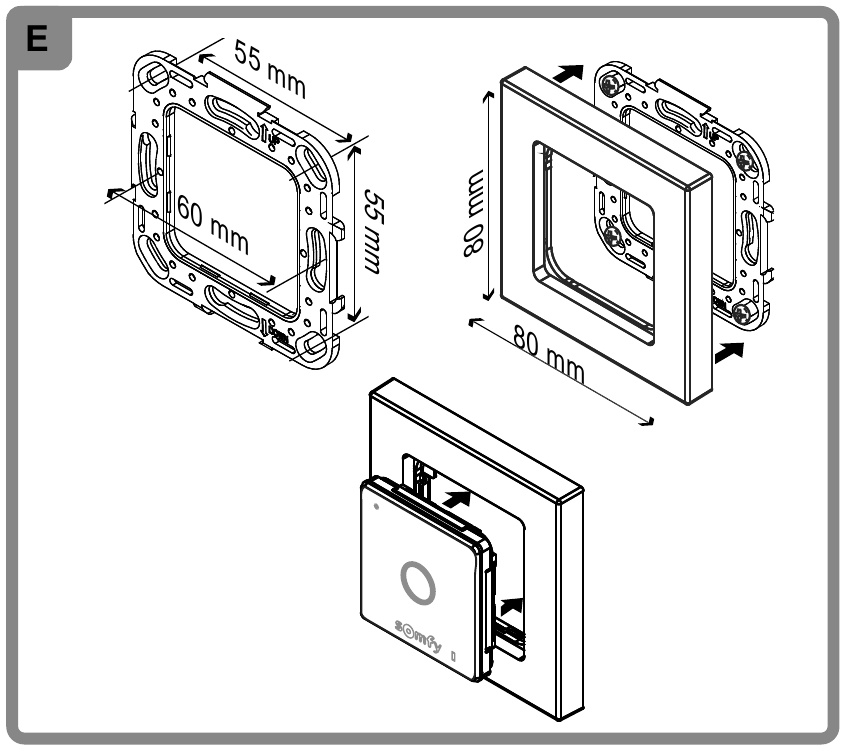

Obrázok E
- Upevnite montážnu dosku pomocou skrutiek.
- Pripevnite rám na montážnu dosku (zárez v spodnej časti).
- Pripevnite modul io Smoove Lighting na zostavu.
BATÉRIA
Slabá batéria
V tomto prípade sa LED dióda "Slabá batéria" (f) rozsvieti pri každom stlačení citlivej zóny. Na výmenu batérie máte približne 2 týždne.

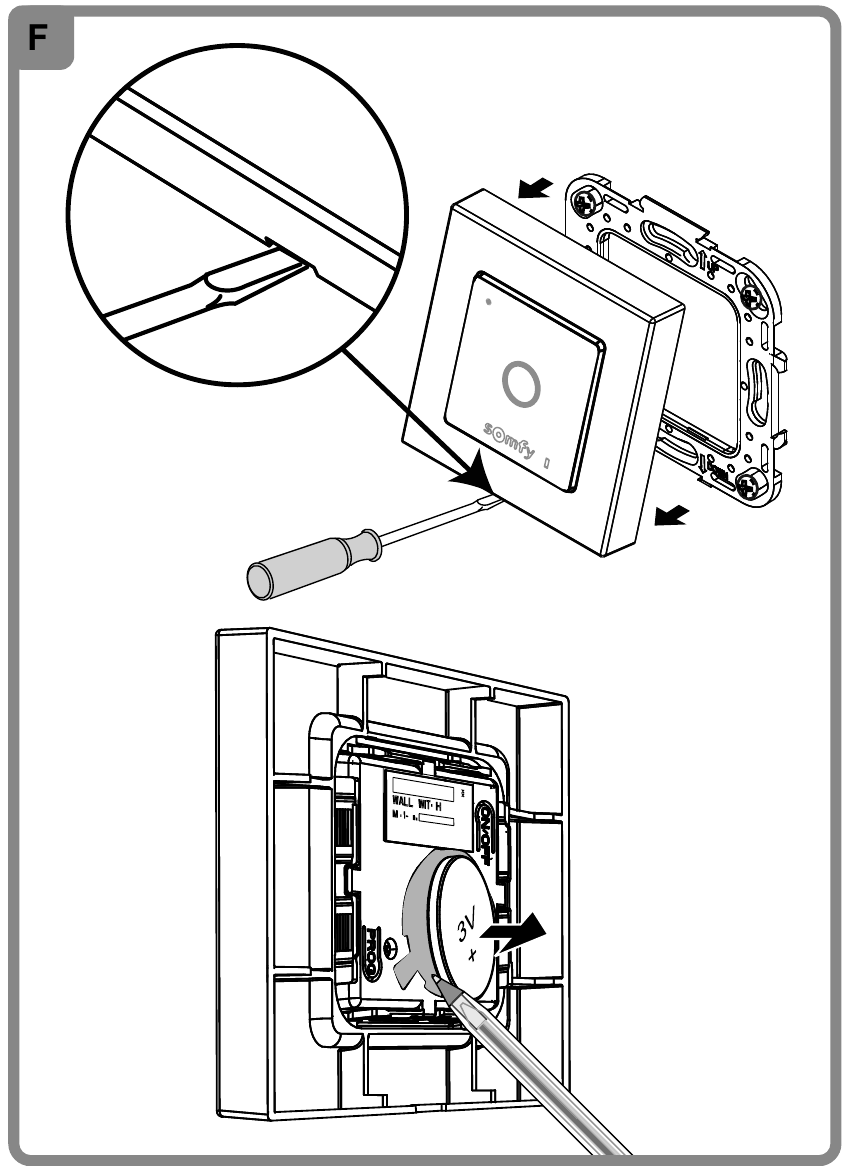

Výmena batérie
Nebezpečenstvo výbuchu, ak je batéria vymenená za nesprávny typ.
Obrázok F
- Odpojte biely rám s io Smoove Lighting.
- Vytlačte batériu z jej puzdra pomocou tenkého predmetu.
- Vložte batériu s identickými špecifikáciami, pričom povrch označený plusom (+) je viditeľný.
- Zatlačte batériu úplne do jej puzdra.
- Znovu pripevnite biely rám a io Smoove Lighting k montážnej doske.
FAQ
| Pozorovania | Možné príčiny | Riešenia |
| Aktivácia variácie dlhým stlačením tlačidla nefunguje. | io Smoove Lighting je v režime 1. | Postupujte podľa postupu "Výber prevádzkového režimu" a vyberte režim 2. |
| Prijímač variácie nie je kompatibilný. | Použite io IZYMO stmievač | |
| Zapnutie všetkých svetiel dlhým stlačením tlačidla nefunguje. | io Smoove Lighting je v režime 2. | Postupujte podľa postupu "Výber prevádzkového režimu" a vyberte režim 1. |
| Stlačenie dotykovej plochy nespôsobí žiadnu reakciu zariadenia. | Dotyková plocha je deaktivovaná. | Postupujte podľa postupu "Aktivácia/ deaktivácia dotykovej plochy". |
| io Smoove Lighting nie je spárovaný s prijímačom(mi). | Znova začnite "Párovanie io Smoove Lighting s io prijímačom". | |
| Batéria je slabá. | Vymeňte batériu. | |
| Externé rádiové zariadenie ruší rádiový príjem. | Vypnite všetky blízke rádiové zariadenia ALEBO presuňte io Smoove Lighting. |
RECYKLÁCIA
- Záleží nám na našom životnom prostredí. Nevyhadzujte spotrebič do domového odpadu. Odneste ho do schváleného zberného miesta na recykláciu.
![]()
- Oddeľte batériu od ostatných druhov odpadu a recyklujte ju prostredníctvom miestneho zberného systému.
TECHNICKÉ ÚDAJE
| Napájanie | 1 x 3 V batéria,  typ CR2430 (súčasťou balenia) |
| Životnosť batérie | Od 2,5 roka (18 akcií/deň) do 3 rokov (6 akcií/deň) |
| Stupeň ochrany | IP 30  |
| Rozmery bieleho rámu (b) | 80 x 80 x 10 mm |
| Rozmery io Smoove Lighting (c) | 50 x 50 x 10 mm |
| Frekvenčný rozsah a efektívny vyžarovaný výkon | 868.700MHz - 869.200MHz e.r.p. < 25 mW |
| Dosah (voľný priestor) | 50 m |
| Dosah (v interiéri) | 15 m |
| Prevádzková teplota | 0°C až + 55°C |
| Vlhkosť | 85 % RH pri 25°C |
ZÁRUKA
- Na tento produkt sa poskytuje záruka 3 roky od dátumu zakúpenia.
