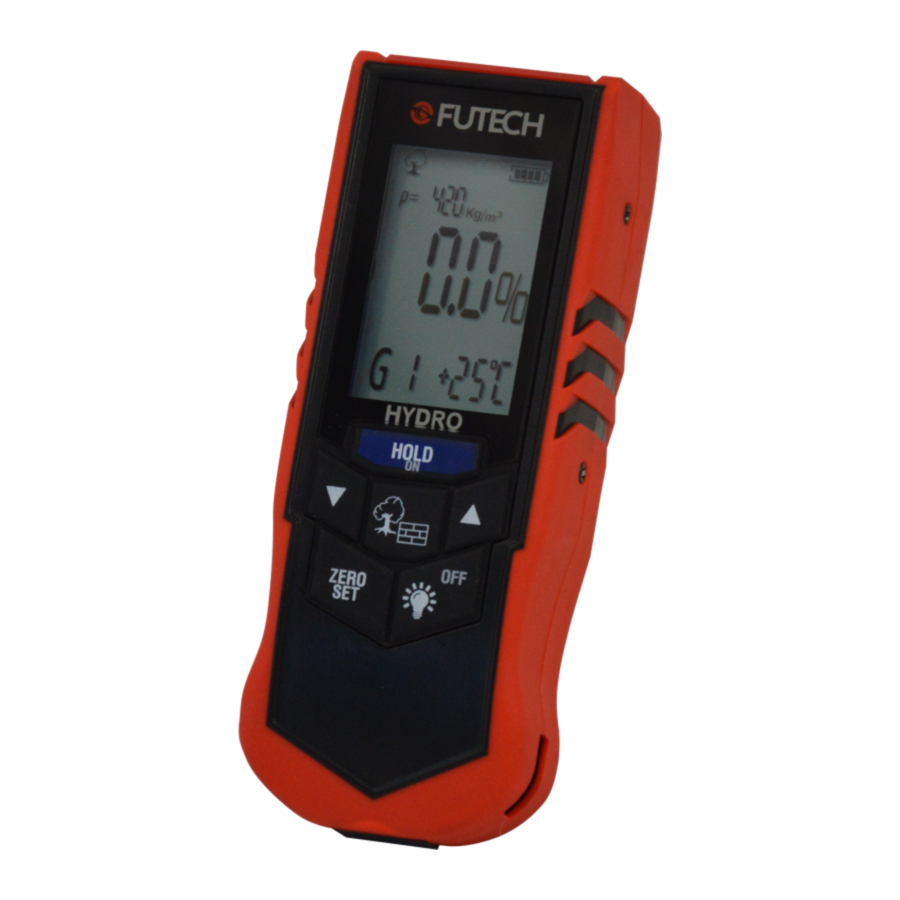

Futech HYDRO - Návod na použitie vlhkomeru

Úvod

Návod na použitie obsahuje informácie o obsluhe, funkciách, technických špecifikáciách a ďalšie dôležité informácie pre používateľa. Prístroj je určený na meranie vlhkosti širokého spektra pevných materiálov, ako je betón (4 skupiny), drevo (8 rôznych skupín).
Pred použitím tohto produktu si pozorne prečítajte návod na použitie.

POUŽITIE

1. Zariadenie je určené na rýchle testovanie vlhkosti rôznych druhov dreva a betónu. Zariadenie meria obsah vlhkosti v materiáli na základe jeho elektrického odporu pri teplote nad 0 °C. Rôzne merané položky:

• 8 skupín – drevo
• 4 skupiny – betón (ľahký a ťažký), betónový poter. Kompletný zoznam skupín materiálov nájdete v prílohe 1.

2. Hlavná oblasť použitia: rôzne druhy drevárskych prác, ako aj stavebná výroba a technológie, v ktorých je vlhkosť materiálov regulovaná normatívno-technickou alebo technickou dokumentáciou.
3. Zariadenie sa vyrába s nastaveniami priemerných charakteristík.
4. Prevádzková teplota: +5... +40 °C, s niekoľkými vlhkosťami do 90 % pri teplote 25 °C a tlaku vzduchu 86... 106 Pa.

TECHNICKÉ ŠPECIFIKÁCIE

1. Pracovný rozsah
   1. Stavebný materiál:

      Ťažký betón (2400 kg/m3)	od 0,1 do 10 %
      Ľahký betón (2200 kg/m3)	od 0,1 do 20 %
      Betónový poter (1800-2000 kg/m3)	od 0,1 do 35 %

   2. Drevo (420-700 kg/m3) - od 2 do 65 %

2. Presnosť v rámci limitov, %

   1. Stavebné materiály:

      od 1 do 10 %	do +/- 0,9 %
      od 10 do 35 %	do +/- 1,5 %

   2. Drevo

      od 1 do 10 %	do +/- 1,0 %
      od 10 do 20 %	do +/- 1,5 %
      od 20 do 45 %	do +/- 2,0 %
      viac ako 45 %	n/a

3. Zariadenie je vybavené kalibračnými krivkami pre nasledujúce materiály uvedené vyššie v bodoch 2.1.1 – 2.1.2
4. Napájanie - 2x AAA batérie
5. Príkon (s LED) - 17 mA
6. Prevádzková doba - 10 hodín
7. Rozmery - 110x43x25 mm
8. Hmotnosť - 75 g
9. Zariadenie je konštruované ako elektronická jednotka s integrovaným snímačom vlhkosti

FUNKCIE

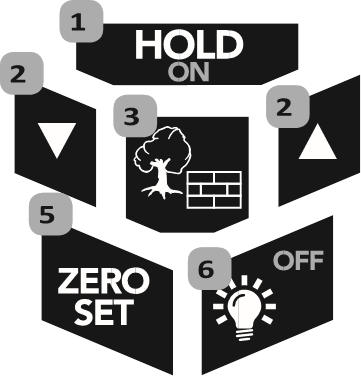

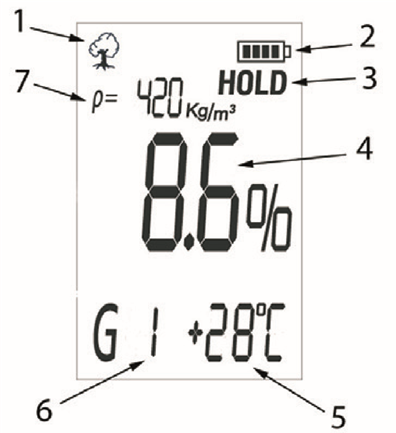

Na prednom paneli sa nachádza digitálny displej (pozri obrázok) a klávesnica, ktorá sa skladá zo 6 tlačidiel (pozri obrázok), snímač vlhkosti sa nachádza pod zadným panelom zariadenia. Batérie sa nachádzajú v priestore pre batérie v zadnej spodnej časti zariadenia.

WERKING

Prevádzka

1. Zapnutie/vypnutie zariadenia
   Zapnite zariadenie krátkym stlačením tlačidla HOLD/ON (podržať/zapnúť). Ak sa na displeji nezobrazia žiadne informácie alebo indikátor stavu batérie signalizuje nízke napätie batérie, vymeňte napájací zdroj. Ak chcete zariadenie vypnúť, stlačte a podržte tlačidlo /OFF (vypnúť), kým sa zariadenie nevypne.
   Zariadenie sa automaticky vypne po 1 minúte, ak nestlačíte žiadne tlačidlo.

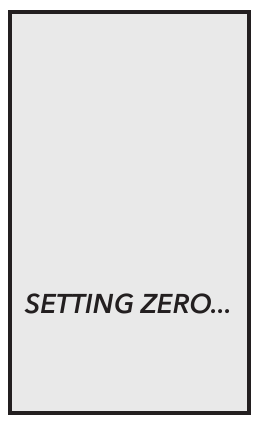

   V tomto bode by sa mal snímač zariadenia vzdialiť od všetkých objektov na 30 cm a znova stlačte tlačidlo ZERO/SET (nula/nastaviť). Zariadenie vykoná automatické ladenie a prejde do režimu merania, pozri obrázok.

   Pomocou režimu automatickej nuly nastavíte hodnoty snímača vlhkosti na nulu. Aby sa predišlo odchýlkam, režim automatickej nuly by sa mal používať pravidelne (časový rozsah 10-15 minút).
2. Režim merania
   Po výbere materiálu tlačidlom a skupiny materiálu tlačidlom položte senzorovú platňu na testovaný povrch. Na získanie presných hodnôt je potrebné zabezpečiť, aby senzor priliehal k testovanému povrchu (medzi senzorom a povrchom by nemali byť žiadne medzery) a po prečítaní výsledku.
   Povrch by mal byť rovný, čistý a homogénny, bez hlbokých preliačin a výstupkov. Zariadenie by sa malo pri získavaní meraní mierne pritlačiť na testovaný povrch silou približne 1 kg. Výsledky merania vlhkosti je možné získať pre:
   • Drevo – aritmetický priemer z viac ako troch meraní
   • Betón – aritmetický priemer z viac ako piatich meraní Hĺbka merania je 15-20 mm, čo závisí od vlhkosti a hustoty meraného materiálu (zariadenie je vybavené kalibračným nastavením v tejto hĺbke). Ak je hrúbka zvoleného materiálu menšia ako 15 mm, meranie by sa malo vykonať s pridržiavacím zariadením s materiálom vo vzduchu, aby senzor nezískal informácie o iných materiáloch.
     Aby sa predišlo odchýlkam, použite režim automatickej nuly (pozri 4.2)
3. Jednotky teploty snímača
   Ak podržíte tlačidlo , jednotka teploty sa zmení z Celzia na Fahrenheita a druhým dlhým stlačením sa zmení späť.

ÚDRŽBA

1. Používatelia by mali pravidelne vykonávať preventívne opatrenia a kontroly
2. Udržiavajte zariadenie čisté a chráňte ho pred nárazmi, prachom a vlhkosťou; utrite ho čistou a mäkkou handričkou.
3. Po použití odstráňte zo zariadenia všetky nečistoty, atď.
4. Ak indikátor stavu batérie signalizuje nízke napätie batérie, vypnite zariadenie a vymeňte napájací zdroj
5. Na optimalizáciu času vybíjania batérie zapnite zariadenie pred meraním a vypnite ho po použití.
6. Ak zariadenie počas prevádzky nereaguje na stlačenie klávesov a nevypne sa, otvorte priestor pre batérie na niekoľko sekúnd, vyberte jednu z batérií, vložte ju späť a reštartujte prístroj.
7. Ak zariadenie nereaguje na tlačidlo zapnutia, vyberte batérie zo zariadenia; utrite kontakty batérií vatovou tyčinkou navlhčenou v alkohole alebo ich očistite jemným brúsnym papierom, vložte batérie späť a skontrolujte, či zariadenie opäť funguje.
8. Opravy musia vykonávať autorizované strediská popredajného servisu.
9. V prípade dlhodobého nepoužívania vyberte napájací zdroj z priestoru pre batérie, aby ste predišli poškodeniu zariadenia uniknutou kvapalinou. Zariadenie je vysoko technický produkt a nemalo by byť opravované jeho používateľmi, preto používateľom neposkytujeme kompletnú technickú dokumentáciu zariadenia.

Kompletná sada
Prístroj 1x
Batéria 2x
Návod 1x
Taška 1x

TABUĽKA DREVA
