Pelican 7620 - Návod na použitie svietidla
Úvod

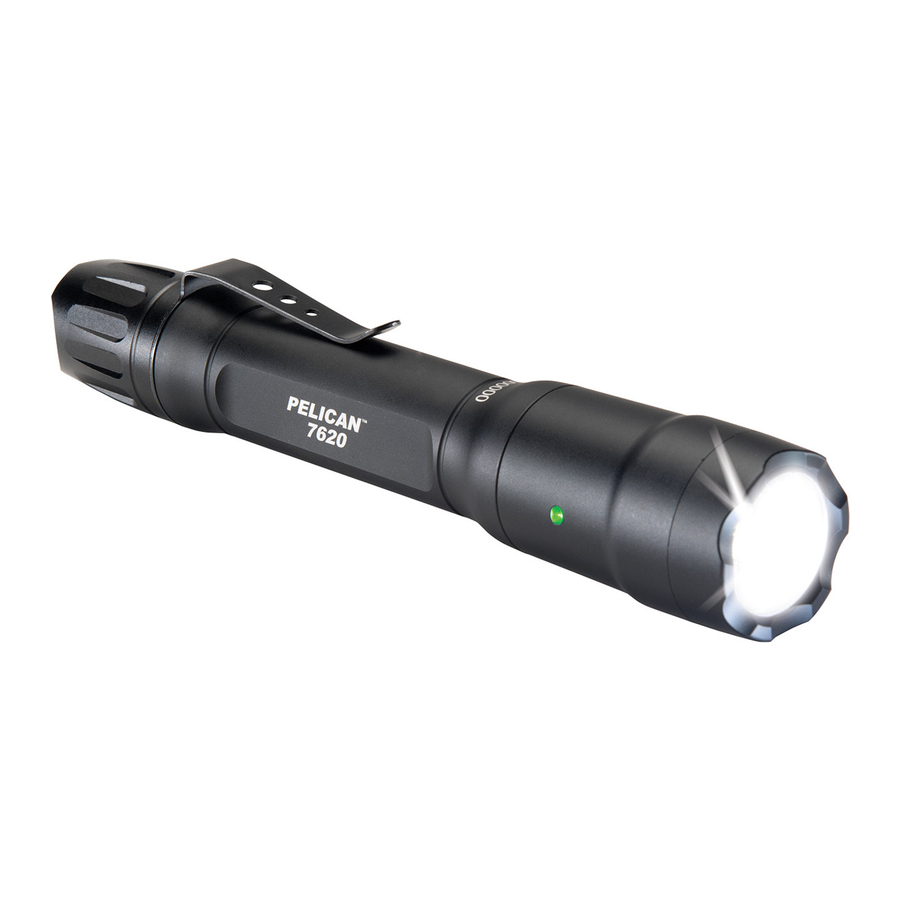

Toto kompaktné svietidlo produkuje ultra jasný predostrený svetelný lúč pomocou vysokoúčinnej LED diódy napájanej buď (2) AA alkalickými batériami, (2) CR123 lítiovými batériami, (3) CR123 lítiovými batériami, (1) 18650 lítium-iónovou nabíjateľnou batériou alebo (2) AA NiMH nabíjateľnými batériami. Svietidlo 7620 je navrhnuté pre jednoduché používanie jednou rukou a má režim s dvoma spínačmi pre aktiváciu s konštantným zapnutím alebo momentálnym zapnutím. Telo 7620 je vyrobené vysoko presnými CNC strojmi z hliníkovej zliatiny leteckej kvality a je tvrdo eloxované pre najodolnejšiu konštrukciu. Šošovka je vyrobená z antireflexného (AR) skla pre zvýšenú odolnosť a zvýšený svetelný výkon. 7620 má úroveň ochrany proti vniknutiu IPX8, ktorá umožňuje použitie v najnepriaznivejších poveternostných podmienkach.
VLOŽENIE BATÉRIÍ
- Odstráňte koncový uzáver otáčaním proti smeru hodinových ručičiek.
- Vložte batériu (pozri obrázok 1) s + pólom smerujúcim k hlavovej zostave.
Obrázok 1
![VLOŽENIE BATÉRIÍ]( "Pelican - 7620 - VLOŽENIE BATÉRIÍ")
- Nasaďte koncový uzáver späť na svietidlo otáčaním v smere hodinových ručičiek, kým sa nezaistí.
PREVÁDZKA
Ak chcete vybrať program, čiastočne stlačte tlačidlo (krátke stlačenie, neklikajte), ako je uvedené v tabuľke nižšie, a podržte ho, kým 7620 neblikne na potvrdenie.
Svetlo zabliká, aby vás informovalo, že bol úspešne vybratý nový program. Počet zábleskov označuje číslo programu.
| Krátke stlačenia | Potvrdzovacie záblesky | ||
| Program 1 (predvolený) | High (vysoký) > Strobe (stroboskop) > Medium (stredný) > Low (nízky) | 8 |  |
| Program 2 | High Only (iba vysoký) | 10 | |
| Program 3 | High (vysoký) > Medium (stredný) > Low (nízky) | 12 | |
| Program 4 | Low (nízky) > Medium (stredný) > High (vysoký) | 14 | |
| Program 5 | High (vysoký) > Low (nízky) | 16 | |
Ak chcete zmeniť režim v rámci programu, stlačte tlačidlo (krátke stlačenie, neklikajte) raz pre každý krok v programe. Stlačenia musia byť v rozmedzí 0,5 sekundy.
Úplne stlačte spínač, aby ste uzamkli požadovaný režim. Ak chcete vypnúť, znova úplne stlačte spínač.
7620 má zabudovaný indikátor stavu batérie na plný úväzok. Malá LED dióda medzi objímkou a hlavou indikuje stav batérie, keď je svetlo zapnuté:
Green (zelená) = Full (plná)
Amber (jantárová) = Mid (stredná)
Red (červená) = Low (nízka)
Poznámka: Indikátor stavu batérie je kalibrovaný pre dve AA alkalické batérie alebo jednu 18650 lítium-iónovú batériu. Nezobrazí presný stav batérie pri žiadnych iných použiteľných typoch batérií.
VÝMENA BATÉRIÍ
- Odstráňte koncový uzáver otáčaním proti smeru hodinových ručičiek, kým sa neuvoľní zo zadnej časti svietidla 7620.
- Vyberte použitú batériu zo svietidla 7620.
- Vložte novú batériu s + pólom smerujúcim k hlavovej zostave.
- Nasaďte koncový uzáver otáčaním v smere hodinových ručičiek, kým sa nezaistí.
VŠEOBECNÁ STAROSTLIVOSŤ A ÚDRŽBA
- Očistite o-krúžky mäkkou čistou handričkou, aby ste sa uistili, že tesniaca oblasť je zbavená nečistôt, ktoré by mohli zničiť tesnenie o-krúžku.
- Občas naneste tenkú vrstvu číreho silikónového maziva na o-krúžky, ak je otáčanie príliš ťažké.
- Odstráňte koncový uzáver a občas utrite zadné závity tela svietidla 7620 a vnútro koncového uzáveru mäkkou čistou handričkou, aby ste predišli prerušovanému fungovaniu svietidla.
Aby ste predišli náhodnému zapnutiu svietidla 7620, keď je svietidlo uložené, vyberte batériu. Ak sa svietidlo 7620 zapne, keď je v nádobe, svietidlo sa môže prehriať a poškodiť svietidlo alebo materiál okolitého priestoru.
ŠPECIFIKÁCIE
ŽIAROVKA: LED
BATÉRIA: (2) dve AA alkalické alebo NiMH, (2) dve alebo (3) tri CR123 alebo (1) jedna 2389 batéria
ÚDRŽBA O-KRÚŽKU
Pozorne skontrolujte, či nie sú o-krúžky alebo zodpovedajúci povrch okraja šošovky porezané, poškriabané alebo inak poškodené. Odstráňte všetky nečistoty alebo cudzie látky z tesniacich povrchov o-krúžku. Závity, drážku o-krúžku a vnútorný okraj šošovky udržiavajte namazané silikónovým mazivom. Informácie o výmene o-krúžku nájdete v záručných informáciách.
Bezpečnostný bulletin o alkalických batériách
- Bezpečnostné schválenia pre nebezpečné miesta pre výbušné prostredia platia len pre špecifikovaného výrobcu typu článku a, ak je to relevantné, značky, ktoré sú zobrazené na svietidle a/alebo v návodoch na použitie, ktoré sú dodávané so svetlom.
- Použitie iných technológií batérií môže znížiť výkon svietidla. Pred použitím v svietidle si vždy prečítajte odporúčania výrobcu batérie pre správne použitie technológie/značky batérie.
- Pri výmene batérií:
- Vymeňte všetky batérie naraz.
- Nekombinujte značky batérií a staré a nové batérie.
- Vždy vložte batérie správne s ohľadom na polaritu (+ a -) vyznačenú na batérii a zariadení.
- Nevymieňajte batérie v nebezpečnom mieste.
- Vyberte batérie zo zariadenia, ak sa nebude dlhší čas používať.
PELICAN PRODUCTS ULC
© PELICAN PRODUCTS 2017
Všetky ochranné známky sú registrované a/alebo neregistrované ochranné známky
