Gotrax EBE4 - Návod na použitie elektrického bicykla

Úvod

Nejazdite, kým si toto neprečítate:

VŽDY noste prilbu pri jazde na elektrickom bicykli.

Uistite sa, že váš elektrický bicykel má plnú batériu predtým, ako sa na ňom vyberiete jazdiť.

Vždy si uvedomujte miestne dopravné predpisy a dodržiavajte ich.

Nejazdite na bicykli pod vplyvom drog alebo alkoholu.

Vždy rešpektujte chodcov.

Nejazdite za mokra. Elektrický bicykel sa vám môže pošmyknúť spod nôh a spôsobiť zranenie. Mokré podmienky môžu poškodiť elektroniku a zrušiť platnosť záruky.

Bezpečnostné inštrukcie

1. Vyhnite sa vode - Elektrický bicykel nie je vodotesný. Elektronika sa môže poškodiť v dôsledku vody a poškodenie vodou nie je kryté našou zárukou. Jazda za mokra je tiež veľmi nebezpečná a môže viesť k zraneniu.
2. Vyhnite sa dlhodobému vystaveniu slnku alebo dažďu a vyhýbajte sa skladovaniu na miestach s vysokými teplotami alebo korozívnym plynom.
3. Zneužitie - Nepokrývame fyzické poškodenie v dôsledku nedbanlivej starostlivosti a extrémnej jazdy.
4. Kedykoľvek jazdíte na elektrickom bicykli GOTRAX, riskujete vážne zranenie alebo dokonca smrť v dôsledku straty kontroly, kolízií a pádov. Buďte opatrní a jazdite na vlastné riziko.
5. Nemeňte produkt oproti pôvodnému dizajnu výrobcu.
6. Neprekračujte povolenú rýchlosť a dodržiavajte všetky dopravné predpisy.
7. Nedotýkajte sa priamo nabíjacieho portu a nedovoľte, aby sa dostal do kontaktu s kovovým predmetom.
8. Držte ruky a všetky časti tela mimo dosahu pohyblivých častí počas prevádzky elektrického bicykla.
9. Pred jazdou - sa uistite, že ste skontrolovali elektrický bicykel a uistite sa, že elektrický bicykel pred každým použitím správne funguje.
10. Pred jazdou - sa uistite, že ste skontrolovali, či brzdový systém správne funguje; tiež sa uistite, že sú všetky bezpečnostné štítky na svojom mieste a rozumiete bezpečnostným upozorneniam.
11. Pred jazdou - sa uistite, že všetky kryty náprav, kryty reťaze alebo iné kryty alebo ochranné prvky dodané výrobcom sú na svojom mieste a v prevádzkyschopnom stave.
12. Pred jazdou - sa uistite, že pneumatiky sú v dobrom stave, správne nahustené a majú dostatočný zostávajúci dezén.
13. Nikdy neprekračujte maximálnu nosnosť 264 lb (120 kg).
14. Elektrický bicykel by nikdy nemali používať deti mladšie ako 16 rokov.
15. Maximálna rýchlosť - Váš elektrický bicykel dosahuje maximálnu rýchlosť 20 mph.
16. Upozorňujeme, že na pokrytie situácií, s ktorými sa stretnete pri jazde na elektrickom bicykli, môže byť potrebné dodatočné poistenie. Odporúča sa, aby ste sa obrátili na poisťovňu alebo makléra pre radu a konzultáciu.
17. Na šetrenie elektrickej energie používajte asistenčný režim a vyhýbajte sa nulovému štartu, častému brzdeniu, jazde proti vetru, prenášaniu ťažkých nákladov vrátane iných ľudí a jazde s nedostatočným tlakom vzduchu.

Rozbalenie a špecifikácie produktu

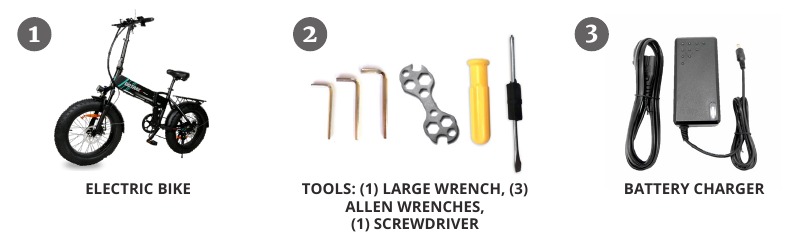

Odstráňte všetok obalový materiál a potom skontrolujte každú položku, či nedošlo k náhodnému poškodeniu počas prepravy. V krabici by ste mali nájsť každú z týchto položiek:

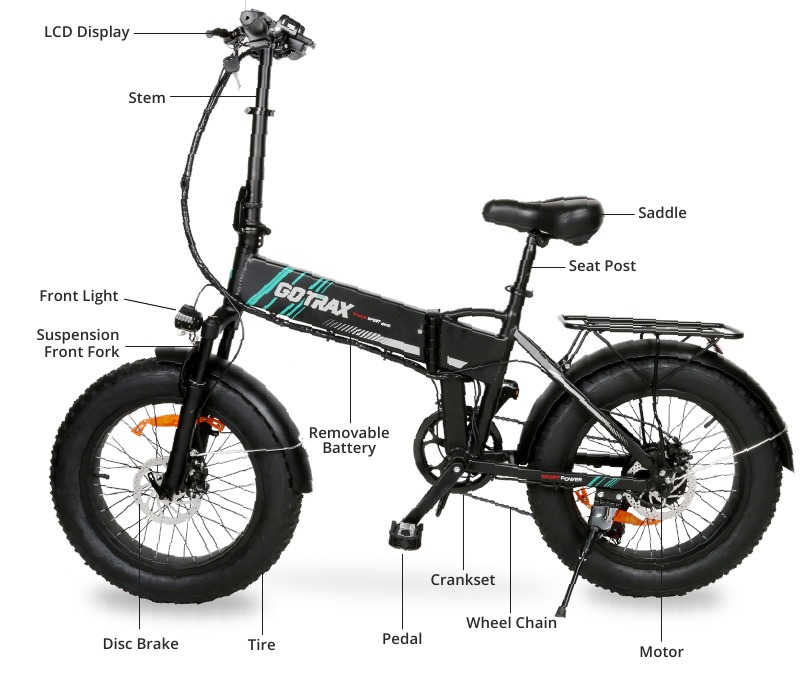

Spoznajte svoj E-Bike

Skladanie elektrického bicykla

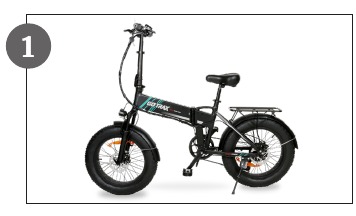

1. Nastavte sedlovú trubku a kľuku, uvoľnite svorku sedlovej trubky pomocou rýchloupínacieho mechanizmu. Zasuňte sedlovú trubku až na dno a zaistite svorku sedlovej trubky pomocou rýchloupínacieho mechanizmu. Nastavte uhol kľuky na 9 hodín a súčasne sklopte pedále.

2. Otvorte skladací rám pomocou bezpečnostnej spony. Sklopte ľavú a pravú stranu rámu.

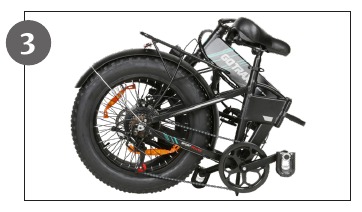

3. Otvorte rám, urobte skladanie kolesa rovnobežne so zadným kolesom a dokončite skladanie bicykla.


Nastavenie riadidiel a zvislých rúrok

1. Otvorte priečinok zvislej rúrky


2. Sklopte riadidlá doľava


3. Pri inštalácii predstavca sa uistite, že sú riadidlá správne zarovnané a utiahnuté


4. Sklopte riadidlá kolmo k zemi


5. Otvorte priečinok riadidiel a nastavte ich


6. Po nastavení riadidiel zaistite priečinok a dokončite inštaláciu


Montáž pedálov

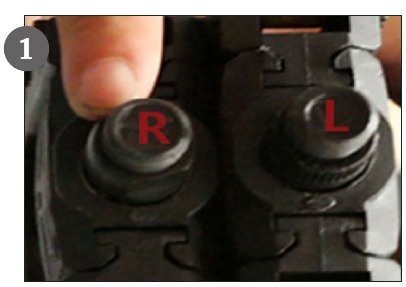

1. Tento bicykel poskytuje praktické príslušenstvo, skontrolujte značky L a R na pedáloch

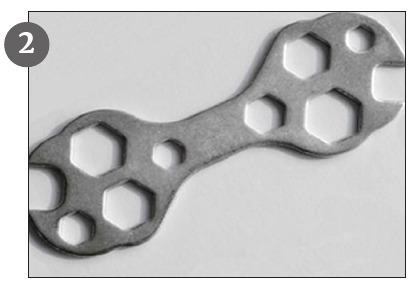

2. Vezmite kľúč zo súpravy náradia

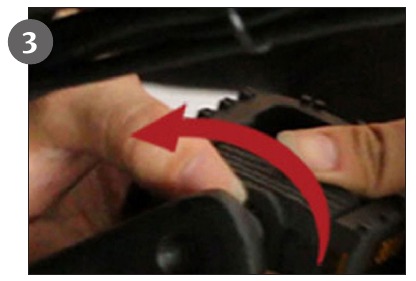

3. R znamená, že by mal byť nainštalovaný na pravej strane, L znamená, že by mal byť nainštalovaný na ľavej strane

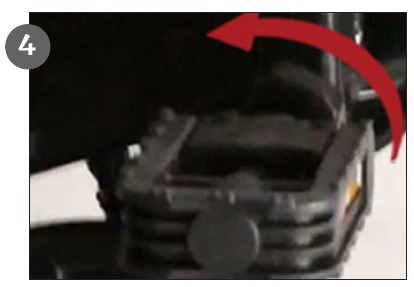

4. Uťahujte maticu proti smeru hodinových ručičiek


Nastavenie sedla a sedlovej trubky

1. Zatlačte sedlo nadol

2. Otvorte skladací mechanizmus na sedlovej trubke

3. Nastavte a otočte sedadlo

4. Zaistite skladací mechanizmus


Vybratie batérie

1. Otvorte skladací mechanizmus

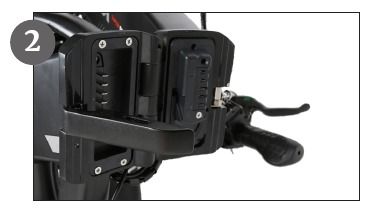

2. Uvoľnite priečinok

3. Vložte kľúč do zámku batérie

4. Vyberte batériu


Nabíjanie vášho elektrobicykla

Metóda 1

Pred použitím elektrobicykla musíte batériu úplne nabiť.

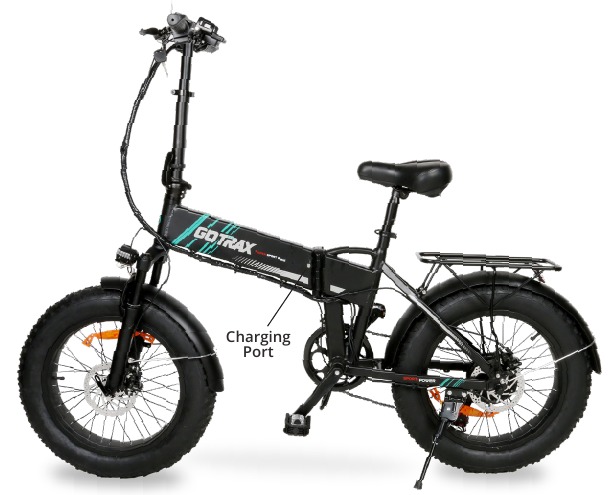

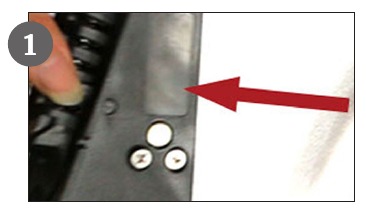

1. Nájdite nabíjací port na ľavej strane rámu v blízkosti skladacieho mechanizmu

2. Zapojte nabíjačku do zdroja napájania
3. Červené svetlo indikuje, že sa batéria nabíja, zelené indikuje, že je batéria plná
4. Doba nabíjania: 5-6 hodín

Metóda 2

1. Vyberte nabíjačku batérie z elektrobicykla

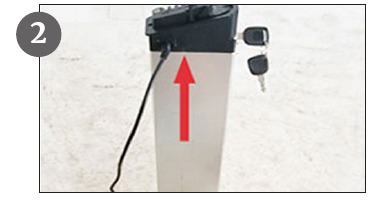

2. Nájdite nabíjací port v blízkosti hornej časti batérie.

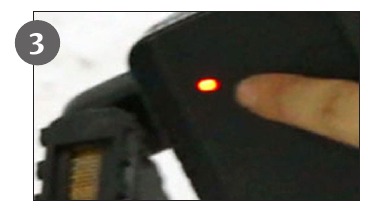

3. Červené svetlo indikuje, že sa batéria nabíja, zelené indikuje, že je batéria plná

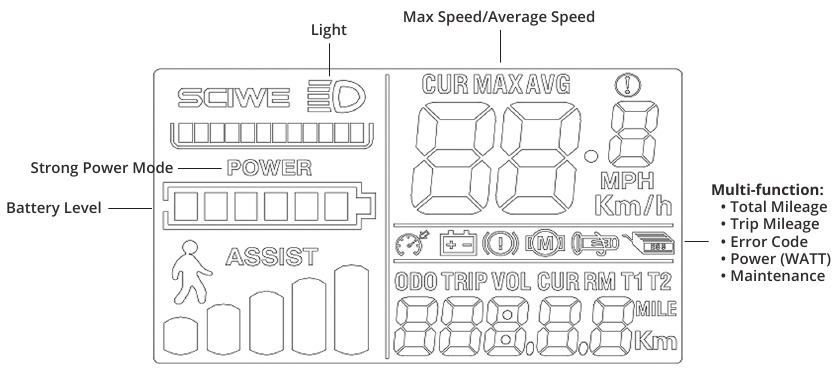

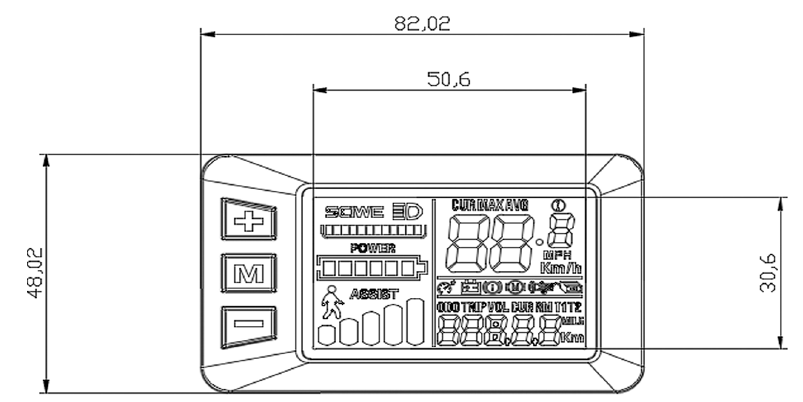

Funkcie konzoly elektrobicykla

• Materiál puzdra: ABS
• Materiál displeja: Akryl s vysokou tvrdosťou (rovnaká hodnota tvrdosti ako tvrdené sklo)
• Displej obsahuje: Rýchlosť, batériu, indikáciu chyby a počet najazdených kilometrov
• Ovládanie a nastavenia: Vypínač, priemer kolesa, doba nečinnosti pre automatickú hibernáciu, nastavenie jasu podsvietenia, nastavenie režimu štartu, nastavenie režimu jazdy, nastavenie úrovne napätia, nastavenie limitu prúdu regulátora
• Komunikačný protokol: UART

	Asistent posilňovača 6 KM/H		Služba konštantnej rýchlosti
	Elektrický asistenčný režim		LED dióda batérie
	Indikátor brzdy		Zlyhanie regulátora
	Zlyhanie motora		Zlyhanie škrtiacej klapky

PREHĽAD KLÁVESOV

1. Dlhým stlačením "M" zapnete panel. Krátkym stlačením "M" prepínate rozhranie v režime ODO/ TRIP/VOL/CUR/TIME, keď je panel zapnutý.
2. Dlhým stlačením "M" vypnete panel, keď je zapnutý. Krátkym stlačením klávesu nahor + zvýšite úroveň PAS, krátkym stlačením klávesu nadol - znížite úroveň PAS.
3. Dlhým stlačením klávesu nahor + upravíte parameter. V rozhraní nastavení krátkym stlačením "M" prepínate parametre a dlhým stlačením MODE pridáte ("A" na ľavej strane)/odčítate ("D" na ľavej strane) hodnotu.
4. Po nabití krátkym stlačením "M" prepnete na ďalší parameter a uložíte posledný parameter, alebo dlhým stlačením MODE sa parameter prestane blikať a uloží sa. Dlhým stlačením "M" + MODE ukončíte rozhranie nastavenia parametrov, alebo počkajte 10 sekúnd a automaticky ukončíte režim.
5. Plyn sa používa na nastavenie otáčok motora. Otočte ho zhora nadol a motor zrýchli, uvoľnite páčku a motor spomalí.

Riešenie problémov a záruka

Naše používateľské príručky často aktualizujeme na GOTRAX.com a vyhradzujeme si právo aktualizovať a meniť príručky online.

Ak máte problémy alebo potrebujete podrobnejšie informácie, kontaktujte náš tím zákazníckej podpory. Môžete ich kontaktovať na GOTRAX.com

1. Používatelia by mali postupovať v súlade s návodom na obsluhu produktu. V prípade akejkoľvek poruchy výkonu spôsobenej kvalitou výroby je spoločnosť povinná plniť povinnosti troch záruk v súlade s ustanoveniami príslušných zákonov a predpisov štátu.
2. Spoločnosť je stále zodpovedná za popredajný servis porúch nad rámec troch záruk a hlavných komponentov v troch zárukách, ale za opravu sa bude účtovať poplatok.
3. Ak je výmena batérie po uplynutí záručnej doby, naša spoločnosť dodá batériu za výrobnú cenu. Na zaistenie bezpečnosti a zabránenie znečisteniu.

Ďalšie informácie o záruke nájdete na GOTRAX.com.
