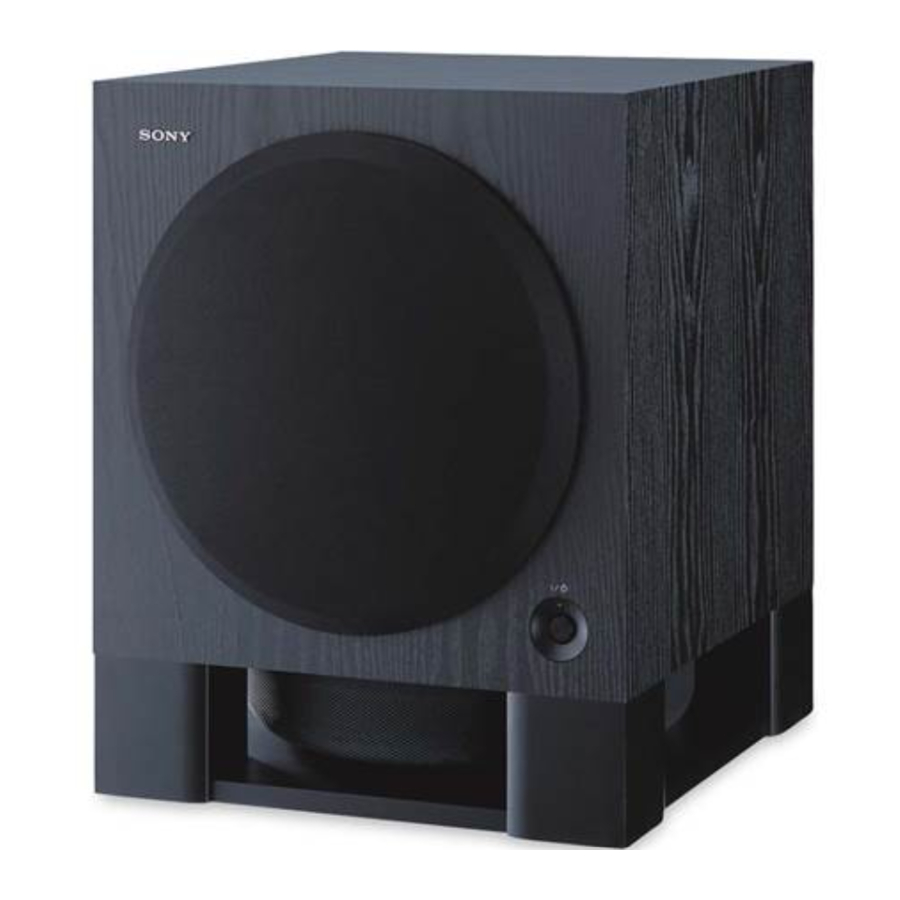

Sony SA-WX700 - Používateľská príručka pre subwoofer

Inštalácia

Keďže ľudské ucho nedokáže rozpoznať smer a polohu, odkiaľ pochádza basový zvuk reprodukovaný wooferom (pod 200 Hz), môžete woofer nainštalovať kdekoľvek v miestnosti. Pre dosiahnutie lepšej reprodukcie basov odporúčame nainštalovať woofer na pevnú podlahu, kde je nepravdepodobné, že dôjde k rezonancii. Dostatočne silnú reprodukciu basov môžete dosiahnuť pomocou jedného woofera.
Ak však použijete pár wooferov, môžete dosiahnuť ešte efektívnejšiu reprodukciu silných basov.
Poznámky

• Woofer vždy inštalujte vertikálne, pričom dodržujte vzdialenosť niekoľko centimetrov od steny.
• Na woofer neklaďte žiadne predmety a neseďte na ňom.
• Ak je woofer nainštalovaný v strede miestnosti, basy sa môžu extrémne oslabiť. Je to spôsobené vplyvom stojatej vlny v miestnosti. Ak sa to stane, presuňte woofer preč od stredu miestnosti alebo eliminujte príčinu stojatej vlny, napríklad inštaláciou knižnice na stenu atď.

Zapojenie systému

Prehľad

Pri pripájaní zosilňovača použite konektory LINE IN alebo terminály SPEAKER IN woofera.

• Ak má váš zosilňovač jeden z nasledujúcich typov výstupných konektorov, pripojte konektor LINE IN a konektor zosilňovača pomocou dodaného audio prepojovacieho kábla.
  • Konektor MONO OUT
  • Konektor MIX OUT
  • Výstupný konektor SUBWOOFER
  • Výstupný konektor SUPER WOOFER
• Ak váš zosilňovač nemá vyššie uvedené výstupné konektory, pripojte namiesto toho reproduktorové terminály zosilňovača k terminálom SPEAKER IN.

Predtým, ako začnete

• Pred akýmkoľvek pripojením vypnite napájanie zosilňovača a woofera.
• Používajte audio prepojovacie káble, ktoré sú dodávané s príslušným zariadením. Ak nemáte dostatok audio prepojovacích káblov na vykonanie potrebných pripojení, budete si musieť zakúpiť voliteľné audio prepojovacie káble.
• Dbajte na to, aby ste pripojenia vykonali pevne, aby ste predišli šumu.
• Pripojte napájací kábel striedavého prúdu z woofera do zásuvky v stene.
• Nemôžete pripojiť výstupný konektor CENTER na použitie s funkciou Dolby Pro Logic k wooferu. Basový zvuk sa nevydáva v niektorých režimoch Dolby Pro Logic.

Pripojenie k zosilňovaču s jednou sadou reproduktorových terminálov
Pripojte woofer k zosilňovaču a potom pripojte predné reproduktory k wooferu pomocou dodaných reproduktorových káblov (1 pre každý reproduktor). (B)

Stočte odizolované konce kábla približne o 15 mm ( ⁵/₈ palca).
Dbajte na to, aby ste reproduktorový kábel priradili k príslušnému terminálu na komponentoch: + k + a – k –. Ak sú káble prehodené, zvuk bude skreslený a bude mu chýbať bas. Je užitočné rozhodnúť sa, že reproduktorový kábel označený čiarou je vždy záporný (–) a mal by byť pripojený k zápornému (–) terminálu, aby sa predišlo akýmkoľvek nesprávnym pripojeniam.

1. Pripojte woofer k zosilňovaču. (C)
   Pripojte terminály SPEAKER IN woofera k reproduktorovým terminálom zosilňovača pomocou reproduktorových káblov. Uistite sa, že ste pripojili oba kanály L a R.

2. Pripojte predné reproduktory k wooferu. (D)
   Pripojte reproduktory k reproduktorovým terminálom woofera.


Pripojenie k zosilňovaču s dvojitými (A + B) sadami reproduktorových terminálov
Ak má váš zosilňovač dvojité (A + B) sady reproduktorových terminálov, pripojte woofer aj predné reproduktory k zosilňovaču pomocou dodaných reproduktorových káblov (1 pre každý reproduktor). (B)
Stočte odizolované konce kábla približne o 15 mm ( ⁵/₈ palca).

1. Pripojte predné reproduktory k zosilňovaču. (E)

   Pripojte reproduktory k reproduktorovým terminálom zosilňovača (A).
2. Pripojte woofer k zosilňovaču. (F)

   Pripojte terminály SPEAKER IN woofera k reproduktorovým terminálom zosilňovača (B) pomocou reproduktorových káblov (dodané).

Pri používaní dvojitých (A + B) sád reproduktorov sa uistite, že ste na zosilňovači zvolili pozíciu "A + B".
Poznámka
Keď používate iba reproduktorový terminál (A) (iba predný reproduktor) alebo keď je vypnuté napájanie zosilňovača, znížte hlasitosť alebo vypnite napájanie woofera, inak môže byť počuť brum.
