Navodila za uporabo nizkotonskega zvočnika z ojačevalnikom Virtual Reality VR3 VRA1.0 PSW

Vsebina

Uvod

Spoštovani kupec,
ČESTITKE. Nizkotonski zvočnik z ojačevalnikom VRA1.0PSW vam bo ob pravilni uporabi zagotavljal leta zanesljivega delovanja v vašem avtomobilu, tovornjaku, avtodomu ali kombiju. Izvedli smo številne ukrepe za nadzor kakovosti, da zagotovimo, da bo vaš izdelek prispel v vrhunskem stanju in bo deloval v vaše zadovoljstvo. V redkem primeru, da vaš nizkotonski zvočnik z ojačevalnikom VRA1.0PSW vsebuje poškodovan ali manjkajoč element, ne deluje, kot je navedeno, zahteva garancijski servis ali imate težave z namestitvijo. NE VRAČAJTE TEGA IZDELKA V TRGOVINO. Pokličite našo BREZPLAČNO številko ZDA (800-445-1797) in prosite, da se pogovorite s članom naše ekipe za tehnično podporo, ali pošljite svoja vprašanja po e-pošti na customerservice@vr-3.com in član naše ekipe za tehnično podporo bo odgovoril na vaša vprašanja po e-pošti. Naša interna ekipa za tehnično podporo bo pospešila dostavo vašega dela, vam svetovala pri namestitvi ali vam pomagala pri odpravljanju težav. Če vaš izdelek potrebuje garancijski servis, vam bo predstavnik naše ekipe za tehnično podporo pomagal pridobiti najhitrejše možno sredstvo v okviru garancije.

Specifikacije

  • 400 W skupne moči
  • 100 W @ 4 Ohmi < ali = 1 % THD+N.
    S/N > ali = 75 dbA ref. 1 W izhodne moči @ 14,4 VDC.
  • Merjeno pri vhodni napetosti 14,4 VDC
  • Frekvenčni odziv: 25 150 Hz
  • Dimenzije: 18,63" D x 9,25" Š x 7,25" V
  • Ohišje iz ABS z odprtino
  • 8" nizkotonski zvočnik
  • Varovalka: 20 A avtomobilska ploščata

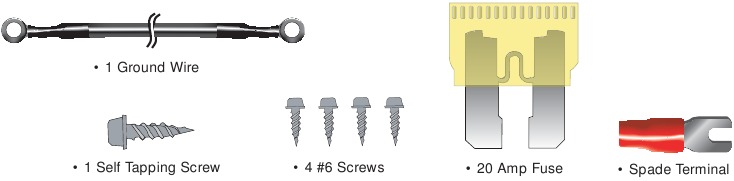

Deli

Deli

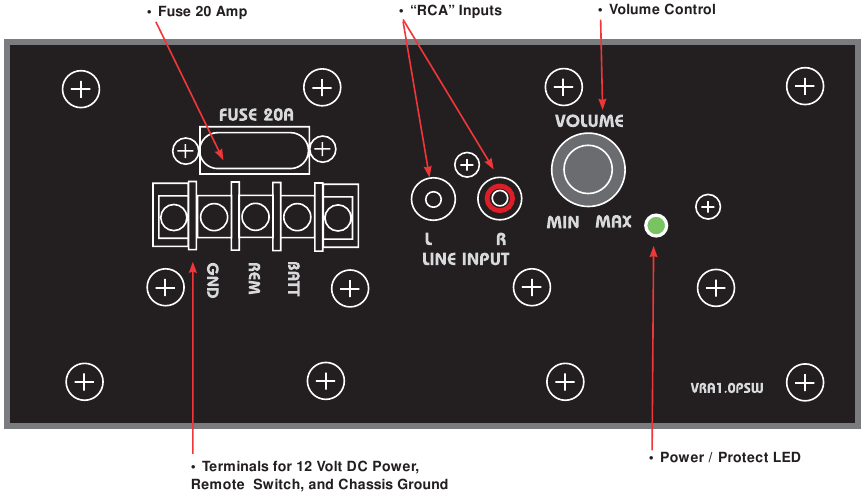

Funkcije in lastnosti

Funkcije in lastnosti

Pred namestitvijo

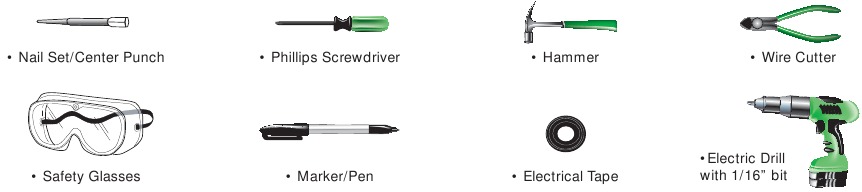

Orodje, potrebno za namestitev

Orodje, potrebno za namestitev

Priporočamo komplet za namestitev ojačevalnika, ki vsebuje naslednje dele

  • Napajalni kabel - 8 Gauge z zaključnim ušesom
  • Daljinski kabel - 20 Gauge
  • Vhodni kabli - oklopljeni RCA-kabli
  • Poprodajni priključek za akumulator

Lokacija

Nizkotonski zvočnik z ojačevalnikom postavite na mesto, kjer lahko zrak kroži okoli njega. Lokacija in namestitev ojačevalnika se razlikujeta od vozila do vozila, odvisno od fizične postavitve vozila. Previdno pretehtajte čim več lokacij in konfiguracij namestitve, kolikor je praktično mogoče. NE prekrivajte nizkotonskega zvočnika z ojačevalnikom s preprogo ali ga zapirajte za notranjimi ploščami. NE nameščajte ga obrnjeno ali na glavo. Ojačevalnik se lahko montira navpično.

Preden trajno namestite nizkotonski zvočnik z ojačevalnikom VRA1.0PSW, ga postavite na približno mesto, ki ga bo zasedal v vašem avtomobilu. Napeljite vse napajalne in zvočniške kable znotraj vozila proti nizkotonskemu zvočniku z ojačevalnikom, preden ga namestite. To vam bo omogočilo, da ocenite, koliko kabla boste potrebovali in kam napeljati kable znotraj vašega vozila.

Priključite varovan 12-voltni enosmerni napajalni kabel, kabel za ozemljitev šasije in daljinske kable. (GLEJ POGLAVJE 3, ELEKTRIČNE POVEZAVE)

Vklopite avtoradio, če lučka za zaščito napajanja sveti zeleno, izklopite radio in nadaljujte z naslednjim poglavjem. Če lučka za zaščito napajanja sveti rdeče, preglejte vse povezave in kable. Morda imate slabo povezavo, slabo ozemljitev šasije ali neustrezno velikost napajalnega kabla. Če težava ne izgine po pregledu vseh povezav in kablov, pokličite našo brezplačno telefonsko številko za pomoč.


Ne nameščajte ga obrnjeno ali na glavo. Ne prekrivajte ga s preprogo ali ga zapirajte za notranjimi ploščami.

Montaža nizkotonskega zvočnika z ojačevalnikom

Poškodbe zaradi vode: Tega nizkotonskega zvočnika z ojačevalnikom ne nameščajte na mesto, kjer bo izpostavljen vodi ali vlagi. Prah ali umazanija: Tega nizkotonskega zvočnika z ojačevalnikom ne nameščajte na mesto, kjer bo izpostavljen prašnim ali umazanim pogojem. NE BLOKIRAJTE ODPRTINE ZA DOVOD ZRAKA IZ KAKRŠNEGA KOLI RAZLOGA. Spremembe: Ne odpirajte nizkotonskega zvočnika z ojačevalnikom iz kakršnega koli razloga in ga ne spreminjajte na noben način. Če ga kakor koli spremenite, lahko pride do požara ali okvare. Sprememba bo razveljavila garancijo.
Spremembe: Ne odpirajte nizkotonskega zvočnika z ojačevalnikom iz kakršnega koli razloga in ga ne spreminjajte na noben način. Če ga kakor koli spremenite, lahko pride do požara ali okvare. Sprememba bo razveljavila garancijo.

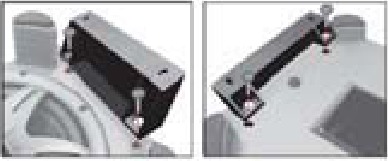

Priložene nosilce pritrdite na podstavek nizkotonskega zvočnika z ojačevalnikom s štirimi vijaki s križno glavo. (Slika 1)
Montaža nizkotonskega zvočnika z ojačevalnikom
SLIKA 1

Montaža na jeklo
S kladivom in nastavkom za žeblje/sredinskim prebijalom naredite vdolbine na montažni površini za vsak montažni vijak. (Slika 2)

SLIKA 2

Montaža na preprogo
Izrežite kos vezane plošče velikosti 22" x 11" in ga potisnite pod preprogo, kjer bo nameščen nizkotonski zvočnik z ojačevalnikom, in nadaljujte s korakom št. 4 (Slika 3)

SLIKA 3

Z električnim vrtalnikom in svedrom 1/16" izvrtajte 4 pilotne luknje. Prepričajte se, da za montažno površino ni ničesar, kar bi se lahko poškodovalo pri vrtanju lukenj. (Slika 4)

SLIKA 4

Nizkotonski zvočnik z ojačevalnikom pritrdite s štirimi priloženimi samoreznimi vijaki

SLIKA 5

warning OPOMBA:
Pri nameščanju nizkotonskega zvočnika z ojačevalnikom se prepričajte, da je dovolj prostora za dostop do regulatorja glasnosti za prilagajanje.

Električne povezave


Zelo natančno preberite naslednja navodila za ožičenje. Če imate težave z razumevanjem katerega koli od teh navodil,naj vam ojačevalnik strokovno namesti izkušen tehnik. Nepravilna ožičenje bo preprečilo delovanje ojačevalnika ali ga bo poškodovalo.

Odstranite 1/2" izolacije s koncev žic:

Zavrtite skupaj in upognite, kot je prikazano:

Ovijte z električnim trakom:

  1. Napajalni priključek
    1. ODSTRANITE NEGATIVNI (-) PRIKLJUČEK AKUMULATORJA S NEGATIVNEGA POLA AKUMULATORJA.
    2. Odstranite ½" izolacije s konca 8-žilnega napajalnega kabla. Priključite 8-žilni napajalni kabel na poprodajni pozitivni priključek akumulatorja v skladu z navodili za namestitev proizvajalca.

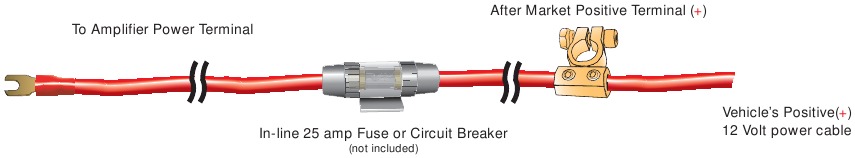

      Napajalni priključek
  1. Namestite 25-ampersko varovalko ali 25-amperski odklopnik v 8-žilni napajalni kabel čim bližje akumulatorju.
  2. Napeljite 8-žilni napajalni kabel od 25-amperske varovalke ali odklopnika do zadnje strani nizkotonskega zvočnika z ojačevalnikom.
  3. Odstranite 1/2" izolacije s konca 8-žilnega napajalnega kabla.
  4. Pritrdite lopatasto ušesce na konec 8-žilnega kabla.
  5. Odvijte vijak, da odprete priključne plošče POWER na zadnji strani ojačevalnika.
  6. Vstavite lopatasto ušesce med priključne plošče. Zavrtite vijak, dokler se napajalni kabel ne zategne.
  1. Daljinski priključek
    Priključek daljinskega kabla samodejno vklopi vaš ojačevalnik, ko vklopite radio.
    Na večini radiev je ta kabel označen kot REMOTE (daljinski), ACCESSORY (dodatna oprema) ali POWER ANTENNA (napajalna antena).
    1. Poiščite REMOTE (daljinski), ACCESSORY (dodatna oprema) ali POWER ANTENNA (napajalna antena) na radiu. (Glejte priročnik za uporabo radia.)
    2. Spajkajte kabel REMOTE (daljinski), ACCESSORY (dodatna oprema) ali POWER ANTENNA (napajalna antena) z zadnje strani radia na dolžino kabla, ki bo dosegla zadnjo stran ojačevalnika.
    3. Odvijte vijak in odprite priključne plošče REMOTE na zadnji strani ojačevalnika.
    4. Vstavite konec kabla med priključne plošče REMOTE.
    5. Zategnite vijak, da zaprete priključne plošče REMOTE na kablu.
  2. Ozemljitveni priključek
    1. Kabel za ozemljitev mora biti pritrjen na čisto, neobarvano kovino šasije za dobro električno povezavo.
    2. Poiščite dobro, nerjavečo kovino šasije, čim bližje ojačevalniku.

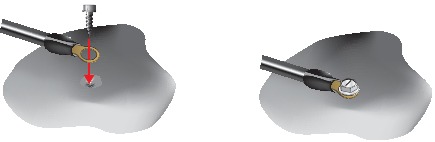

      Ozemljitveni priključek
    3. Izvrtajte pilotno luknjo s svedrom 1/16".
    4. Uporabite brusni papir, da izpostavite območje gole kovine okoli pilotne luknje približno v velikosti deset centov.
    5. Trdno pritrdite priloženi ozemljitveni kabel s samoreznim vijakom na kovino šasije.
      Slabo ozemljitev bo povzročila popačenje in pokanje v zvočnikih.

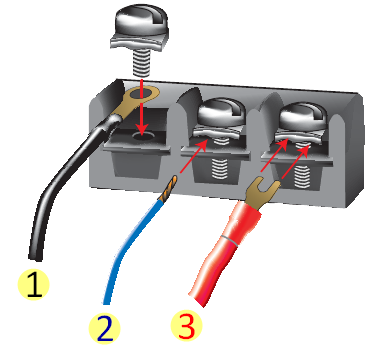

Priporočena metoda za pritrditev žic na priključke

  1. OZEMLJITVENI KABEL
    Za priključitev priloženega ozemljitvenega kabla odstranite vijak in kontakt z ozemljitvenega priključka na zadnji strani ojačevalnika. Vijak potisnite skozi kontaktno ploščo, nato skozi ozemljitveni kabel in na koncu zategnite vijak.
  2. DALJINSKI KABEL
    Za priključitev daljinskega kabla postavite zviti konec pod kontaktno ploščo in zategnite vijak.
  3. NAPAJALNI KABEL
    Pri priključitvi napajalnega kabla postavite lopatasto ušesce pod kontaktno ploščo in vilice okoli vijaka. Nato zategnite vijak.

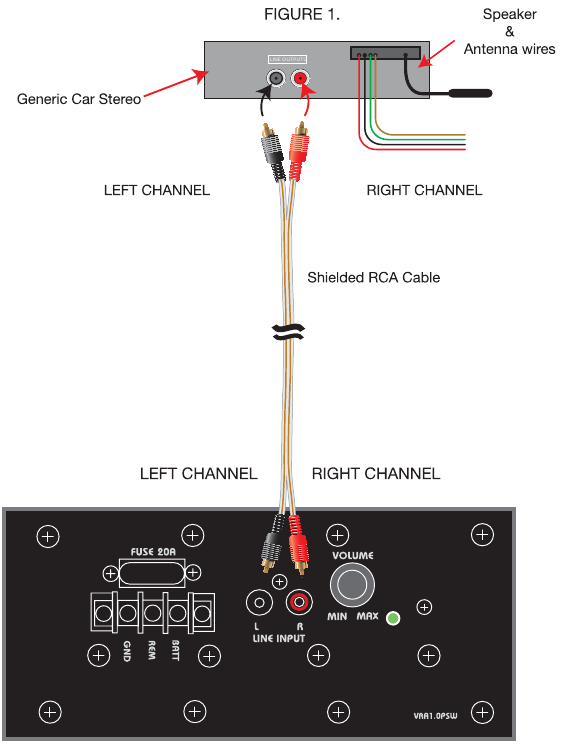

RCA-linijski vhodi

Linijski vhodi na sprednji strani ojačevalnika sprejemajo nizkonivojske signale z visoko impedanco z nizkonivojskih RCA-izhodov avtoradia. Ojačevalnik sprejema signale in jih pretvarja v visokonivojske signale z nizko impedanco, ki se uporabljajo za pogon zvočnikov. Vsi linijski vhodi ojačevalnika morajo biti priključeni na avtoradio, da se lahko uporabljajo vsi izhodi zvočnikov.
RCA-linijski vhodi

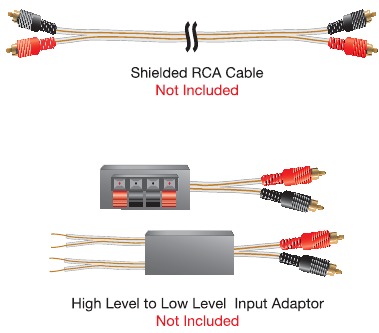

Adapterji in kabli

Če vaš radio nima RCA-izhodnih priključkov, bo treba kupiti adapter za visoko na nizko raven. Adapter za visoko na nizko raven sprejema signale iz kablov zvočnikov avtoradia in jih pretvarja v nizkonivojske signale z visoko impedanco, ki jih uporablja ojačevalnik. Namestite pretvornik v skladu z navodili proizvajalca.
Adapterji in kabli


Ne spajkajte RCA-priključkov neposredno na kable zvočnikov avtoradia.

warning OPOMBA:
Barve priključkov na RCA-kablih in adapterjih, prikazanih tukaj, so samo za ponazoritev.
Barva kablov in adapterjev, ki jih kupite za namestitev, se bo razlikovala glede na proizvajalca.

Nastavitve glasnosti

  1. Nastavite regulator glasnosti na VRA 1.0PSW na Minimum (najnižjo).
  2. Vklopite avtoradio. VRA 1.0PSW se bo vklopil in zelena LED-lučka bo svetila.
  3. Nastavite glasnost glavne enote na normalno raven poslušanja na vaših zvočnikih.
  4. Prilagodite regulator glasnosti VRA1.0PSW, dokler se glasnost nizkotonskega zvočnika ne ujema z zvočniki.
  5. warning OPOMBA: Nikoli ne nastavite regulatorja glasnosti na Maximum (najvišjo).
    To bo povzročilo škodo in razveljavilo garancijo.

Pogosto zastavljena vprašanja

Kakšna je moč RMS vgrajenega digitalnega ojačevalnika?
Nazivna moč digitalnega ojačevalnika je 100 W RMS.

Kakšen je frekvenčni odziv VRA1.0PSW?
Frekvenčni odziv je 25 Hz ~ 150 Hz ± 3 db. Ta pasovna širina je bila izbrana za optimalno delovanje nizkih tonov.

Kaj je ohišje z odprtino?
Na strani ohišja iz ABS je okrogla cev, ki uglašuje prostornino zraka v ohišju, da se ujema z odzivom nizkotonskega zvočnika. Normalno je, da čutite, kako se zrak premika v odprtino in iz nje. NE blokirajte odprtine iz kakršnega koli razloga.

Zakaj včasih slišim klikanje?
Klikanje pomeni, da se digitalni ojačevalnik preobremenjuje in popači zvok. Zmanjšajte regulator glasnosti, dokler klikanje ne preneha.

Zakaj LED-lučka preklaplja med zeleno in rdečo?

Sumite na napajalne in ozemljitvene povezave ali nezadostno velikost kabla za prenos toka. Ne pozabite, da je ozemljitvena povezava šasije povratna pot za negativno napetost.

Kaj pomeni, če LED-lučka sveti rdeče?
Stalna rdeča LED-lučka pomeni, da je digitalni ojačevalnik v notranjosti VRA1.0PSW okvarjen. Pokličite tehnično službo (1-800-445-1797) za pomoč.


POKLIČITE NAS, POMAGALI VAM BOMO PRI NAMESTITVI.

PROSIMO, DA IZDELKA NE VRAČATE V TRGOVINO.
Obiščite nas na spletu
www.vr-3.com

Za informacije in tehnično pomoč pokličite brezplačno v ZDA in Kanadi.
1-800-445-1797
