SONY SA-VS500H - Manuali i Sistemit të Altoparlantëve të Kinemasë në Shtëpi

KUJDES

Për të parandaluar rrezikun e zjarrit ose të goditjes elektrike, mos e ekspozoni pajisjen ndaj shiut ose lagështisë.
Për të parandaluar zjarrin, mos e mbuloni ventilimin e aparatit me gazeta, mbulesa tavoline, perde, etj. Dhe mos vendosni qirinj të ndezur mbi aparatin.

Për të parandaluar rrezikun e zjarrit ose të goditjes elektrike, mos vendosni objekte të mbushura me lëngje, si vazo, mbi aparatin.
Për të shmangur goditjen elektrike, mos e hapni kutinë. Referojuni personelit të kualifikuar vetëm për servis.

Mos e instaloni pajisjen në një hapësirë të kufizuar, siç është një raft librash ose një dollap i integruar.

Ju paralajmëroheni se çdo ndryshim ose modifikim që nuk është aprovuar shprehimisht në këtë manual mund të anulojë autoritetin tuaj për të përdorur këtë pajisje.

Rreth këtij manuali

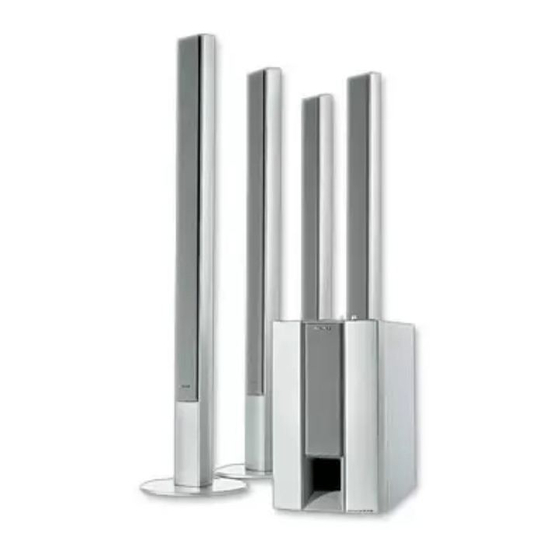

SA-VS500H është një sistem altoparlantësh 5.1 kanalesh që përbëhet nga dy altoparlantë të përparmë, dy altoparlantë rrethues, një altoparlant qendror dhe një subwoofer. Ai mbështet Sony Digital Cinema Sound, Dolby* Pro Logic dhe Dolby Digital etj., dhe kështu është i orientuar drejt kënaqësisë së filmave.

* "Dolby" dhe simboli me dy D janë marka tregtare të Dolby Laboratories.

Masa paraprake

Për sigurinë

• Përpara se të përdorni sistemin, sigurohuni që tensioni i funksionimit të sistemit të jetë identik me atë të furnizimit tuaj lokal me energji elektrike.
• Pajisja nuk është e shkëputur nga burimi i energjisë AC (rrjeti) për sa kohë që është e lidhur me prizën e murit, edhe nëse vetë pajisja është fikur.
• Shkëputeni sistemin nga priza e murit nëse nuk do të përdoret për një periudhë të gjatë kohore. Për të shkëputur kordonin, tërhiqeni atë duke kapur spinën. Asnjëherë mos e tërhiqni vetë kordonin.
• Nëse ndonjë lëng ose objekt i ngurtë bie në sistem, shkëputeni kordonin e energjisë të sistemit dhe bëni që sistemi të kontrollohet nga personel i kualifikuar përpara se ta përdorni më tej.
• Kordoni i energjisë AC duhet të ndërrohet vetëm në dyqanin e shërbimit të kualifikuar.

Gjatë përdorimit

• Mos e përdorni sistemin e altoparlantëve me një fuqi të vazhdueshme që tejkalon fuqinë maksimale hyrëse të sistemit.
• Nëse polariteti i lidhjeve të altoparlantëve nuk është i saktë, tonet e basit do të jenë të dobëta dhe pozicioni i instrumenteve të ndryshëm i paqartë.
• Kontakti midis telave të zhveshur të altoparlantëve në terminalet e altoparlantëve mund të rezultojë në një qark të shkurtër.
• Përpara se të lidhni, fikeni amplifikatorin për të shmangur dëmtimin e sistemit të altoparlantëve.
• Grila e altoparlantit nuk mund të hiqet. Mos u përpiqni ta hiqni grilën në sistemin e altoparlantëve. Nëse provoni ta hiqni, mund ta dëmtoni altoparlantin.
• Niveli i volumit nuk duhet të rritet deri në pikën e shtrembërimit.

Nëse hasni parregullsi ngjyrash në një ekran televizori aty pranë

Ky sistem altoparlantësh është i mbrojtur magnetikisht për t'i lejuar atij të instalohet pranë një televizori. Megjithatë, parregullsi ngjyrash mund të vërehen ende në disa lloje televizorësh.

Nëse vërehet parregullsi ngjyrash...

• Fikeni televizorin, pastaj ndizeni përsëri pas 15 deri në 30 minuta.

Nëse vërehet përsëri parregullsi ngjyrash...

• Vendosni altoparlantët më larg nga televizori.

Nëse ndodh ulërimë

Rivendosni altoparlantët ose ulni volumin në amplifikator.

Për vendosjen

• Mos i vendosni altoparlantët në një pozicion të pjerrët.
• Mos i vendosni altoparlantët në vende që janë:
  • Jashtëzakonisht të nxehta ose të ftohta
  • Të pluhurosura ose të pista
  • Shumë të lagështa
  • Subjekt i dridhjeve
  • Subjekt i rrezeve të drejtpërdrejta të diellit
• Bëni kujdes kur vendosni altoparlantin në një dysheme të trajtuar posaçërisht (me dyllë, vaj, të lëmuar, etj.), pasi mund të rezultojë njollosje ose zbardhje.

Për pastrimin

Pastroni kutitë e altoparlantëve me një leckë të butë të lagur lehtë me një tretësirë të butë detergjenti ose ujë. Mos përdorni asnjë lloj jastëku gërryes, pluhur gërryes ose tretës si alkooli ose benzina.

Nëse keni ndonjë pyetje ose problem në lidhje me sistemin tuaj të altoparlantëve, ju lutemi konsultohuni me shitësin tuaj më të afërt të Sony-t.

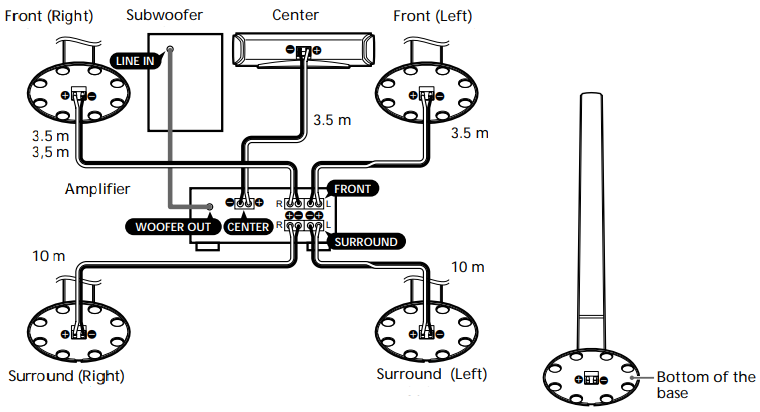

Lidhja e sistemit

Lidheni sistemin e altoparlantëve me terminalet e daljes së altoparlantëve të një amplifikatori.

Sigurohuni që energjia për të gjitha komponentët (përfshirë subwoofer-in) të jetë fikur përpara se të filloni lidhjen.

Shënime

• Sigurohuni që terminalet plus (+) dhe minus (–) në altoparlantë të përputhen me terminalet përkatëse plus (+) dhe minus (–) në amplifikator.

• Sigurohuni që të shtrëngoni fort vidhat e terminaleve të altoparlantëve pasi vidhat e lëshuara mund të bëhen burim zhurme.

• Sigurohuni që të gjitha lidhjet të jenë të forta. Kontakti midis telave të zhveshur të altoparlantëve në terminalet e altoparlantëve mund të shkaktojë një qark të shkurtër.

• Për detaje në lidhje me lidhjet në anën e amplifikatorit, referojuni manualit të ofruar me amplifikatorin tuaj.

Këshillë
Telat e zinj ose me vija të zeza janë minus (–) në polaritet dhe duhet të lidhen me terminalet minus (–) të altoparlantëve.

Pozicionimi i altoparlantëve

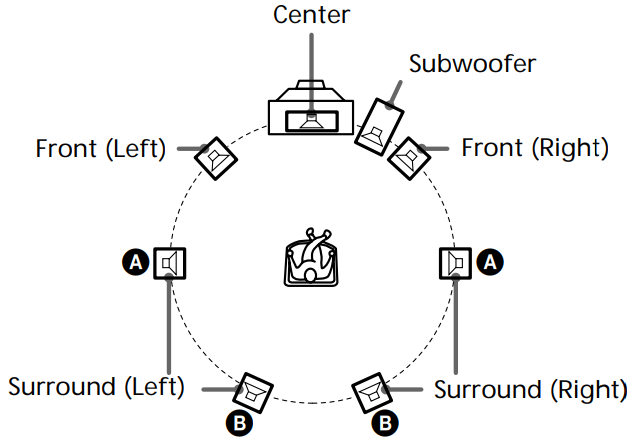

Vendndodhja e secilit altoparlant

Çdo altoparlant duhet të jetë i kthyer nga pozicioni i dëgjimit. Një efekt më i mirë rrethues do të rezultojë nëse të gjithë altoparlantët vendosen në të njëjtën distancë nga pozicioni i dëgjimit.
Vendosni altoparlantët e përparmë në një distancë të përshtatshme në të majtë dhe në të djathtë të televizorit.
Vendosni subwoofer-in në njërën anë të televizorit.
Vendosni altoparlantin qendror në qendrën e sipërme të televizorit.
Vendosja e altoparlantëve rrethues varet shumë nga konfigurimi i dhomës. Altoparlantët rrethues mund të vendosen në të dy anët e pozicionit të dëgjimit A ose pas pozicionit të dëgjimit B.

Vendosja e altoparlantit qendror

Vendoseni altoparlantin qendror fort mbi televizor, duke u siguruar që të jetë plotësisht i niveluar.

Shënim
Sigurohuni që ta vendosni altoparlantin në një vend të sheshtë, horizontal.

Vendosja e amplifikatorit

Kur lidheni me një amplifikator me dekoderë të brendshëm me shumë kanale (Dolby Digital, DTS**, etj.), duhet të përdorni menutë e konfigurimit për amplifikatorin për të specifikuar parametrat e sistemit tuaj të altoparlantëve.
Shihni tabelën më poshtë për cilësimet e duhura. Për detaje mbi procedurën e vendosjes, referojuni manualit që u ofrua me amplifikatorin tuaj.

Konfigurimi i altoparlantëve

Nëse përdorni amplifikatorin me frekuencë kalimi të rregullueshme, rekomandohet të zgjidhni 150 Hz (ose afër kësaj shifre) si frekuencë kalimi për altoparlantët tuaj të përparmë, qendrorë dhe rrethues.

** "DTS" dhe "DTS Digital Surround" janë marka tregtare të regjistruara të Digital Theater Systems, Inc.

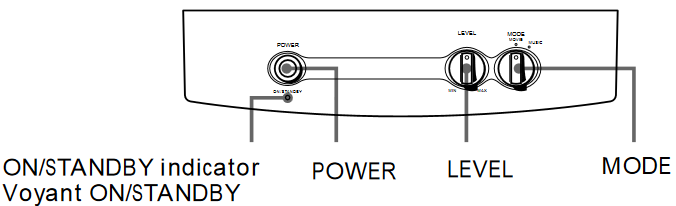

Dëgjimi i zërit

Së pari, ulni volumin në amplifikator. Volumi duhet të vendoset në minimum përpara se të filloni të luani burimin e programit.

1. Ndizeni amplifikatorin dhe zgjidhni burimin e programit.
2. Shtypni POWER (ndez) në subwoofer. Treguesi ON/STANDBY (ndezur/në gatishmëri) në subwoofer ndizet jeshil.
3. Luajeni burimin e programit.

Ndezja dhe fikja automatike e energjisë

Funksioni automatik i ndezjes/fikjes së energjisë

Kur subwoofer-i është i ndezur (d.m.th., treguesi ON/STANDBY (ndezur/në gatishmëri) ndizet jeshil) dhe nuk ka asnjë hyrje sinjali për disa minuta, treguesi ON/STANDBY (ndezur/në gatishmëri) ndryshon në të kuqe dhe subwoofer-i hyn në modalitetin e kursimit të energjisë. Ndërsa jeni në këtë modalitet, një sinjal futet në subwoofer, subwoofer-i ndizet automatikisht (funksioni automatik i ndezjes/fikjes së energjisë). Për ta fikur këtë veçori, rrëshqisni çelësin POWER SAVE (kursim energjie) në panelin e pasmë në OFF (fikur).

Shënim
Nëse ulni nivelin e volumit të amplifikatorit shumë ulët, funksioni automatik i ndezjes/fikjes së energjisë mund të aktivizohet, duke bërë që subwoofer-i të hyjë në modalitetin e kursimit të energjisë.

Rregullimi i subwoofer-it

1. Vendoseni MODE (modaliteti) sipas burimit të programit si më poshtë:

2. Rrotulloni LEVEL (niveli) për të rregulluar volumin. Vendoseni nivelin e volumit që t'i përshtatet më së miri preferencave tuaja sipas burimit të programit.

Shënime

• Disa funksione të amplifikatorit për përmirësimin e zërit mund të shkaktojnë shtrembërim në subwoofer. Nëse ndodh një shtrembërim i tillë, fikni ato funksione.
• Për të shijuar zërin me cilësi të lartë, mos e rrisni shumë volumin e subwoofer-it.
• Zëri i basit përmirësohet në modalitetin MOVIE (film) sesa në modalitetin MUSIC (muzikë). Prandaj, nëse e ndryshoni modalitetin në MOVIE (film) ndërsa dëgjoni disa burime që nuk përfshijnë zërin e basit, mund të mos jeni në gjendje të merrni efektin.

Zgjidhja e problemeve

Nëse hasni një problem me sistemin tuaj të altoparlantëve, kontrolloni listën e mëposhtme dhe merrni masat e treguara. Nëse problemi vazhdon, konsultohuni me shitësin tuaj më të afërt të Sony-t.

Nuk ka zë nga sistemi i altoparlantëve

• Sigurohuni që të gjitha lidhjet të jenë bërë saktë.
• Sigurohuni që volumi në amplifikator të jetë rritur siç duhet.
• Sigurohuni që zgjedhësi i burimit të programit në amplifikator të jetë vendosur në burimin e duhur.
• Kontrolloni nëse kufjet janë të lidhura. Nëse janë, shkëputini ato.

Ka shtrembërim në daljen e zërit të subwoofer-it

• Kontrolloni nëse ndonjë funksion për përmirësimin e zërit është aktivizuar në amplifikator. Nëse janë, fikini ato.

Ka zhurmë ose zhurmë në daljen e altoparlantëve

• Sigurohuni që të gjitha lidhjet të jenë bërë saktë.
• Sigurohuni që asnjë nga komponentët audio të mos jenë vendosur shumë afër televizorit.

Zëri ka ndaluar papritmas

• Sigurohuni që të gjitha lidhjet të jenë bërë saktë. Kontakti midis telave të zhveshur të altoparlantëve në terminalet e altoparlantëve mund të shkaktojë një qark të shkurtër.

Specifikimet

SS-VF500 (altoparlantët e përparmë dhe rrethues)
Sistemi i altoparlantëve 2 drejtime, i mbrojtur magnetikisht
Njësitë e altoparlantëve Woofer: 5.7 cm, lloji i konit
Tweeter: 2.5 cm, lloji i kupolës së balancuar
Lloji i kutisë Bass reflex
Impedanca e vlerësuar 8 ohm
Kapaciteti i trajtimit të energjisë
Fuqia maksimale hyrëse: 120 vat
Niveli i ndjeshmërisë 84 dB (1 W, 1 m)
Gama e frekuencës 120 Hz - 50,000 Hz
Përmasat (g/l/th) Përafërsisht. 77 × 1,050 × 78 mm, duke përfshirë grilën e përparme, (Diametri i bazës: 250 mm)
Masa Përafërsisht. 6.0 kg

SS-CN500 (altoparlanti qendror)
Sistemi i altoparlantëve 2 drejtime, i mbrojtur magnetikisht
Njësitë e altoparlantëve Woofer: 5.7 cm, lloji i konit
Tweeter: 2.5 cm, lloji i kupolës së balancuar
Lloji i kutisë Bass reflex
Impedanca e vlerësuar 8 ohm
Kapaciteti i trajtimit të energjisë
Fuqia maksimale hyrëse: 120 vat
Niveli i ndjeshmërisë 84 dB (1 W, 1 m)
Gama e frekuencës 120 Hz - 50,000 Hz
Përmasat (g/l/th) Përafërsisht. 336 × 82 × 84 mm, duke përfshirë grilën e përparme
Masa Përafërsisht. 1.6 kg

SA-WVS500 (subwoofer)
Sistemi i altoparlantëve Subwoofer aktiv, i mbrojtur magnetikisht
Njësia e altoparlantit Woofer: 20 cm, lloji i konit
Lloji i kutisë Lloji i avancuar SAW
Gama e frekuencës së riprodhimit 26 Hz - 200 Hz
Dalja e vazhdueshme e fuqisë RMS 120 W (8 ohm 20 Hz - 20 kHz, 0.8% THD)

Hyrjet
LINE IN (foleja e kunjit hyrës)

Të përgjithshme
Kërkesat e energjisë 220 - 230 V AC, 50/60 Hz
Konsumi i energjisë 90 W
1 W (modaliteti i gatishmërisë)
Përmasat (g/l/th) Përafërsisht. 230 × 392 × 447 mm, duke përfshirë grilën e përparme
Masa Përafërsisht. 13.2 kg

Aksesoret e ofruara
Kordoni lidhës audio (1)
Kordonët lidhës të altoparlantëve, 10 m (2)
Kordonët lidhës të altoparlantëve, 3.5 m (3)

Dizajni dhe specifikimet mund të ndryshojnë pa njoftim.
