Skyrc e3 Ver. 2 - 100-240V AC Manual i Karikuesit të Balancës

HYRJE

Faleminderit që zgjodhët karikuesin e balancës SKYRC e3, 100-240V AC. Kjo njësi është e thjeshtë për t'u përdorur, por funksionimi i saj kërkon njohuri nga përdoruesi. Ju lutemi lexoni të gjithë këtë manual përdorimi plotësisht dhe me vëmendje përpara se të përdorni këtë produkt, pasi ai mbulon një gamë të gjerë informacioni mbi funksionimin dhe sigurinë.

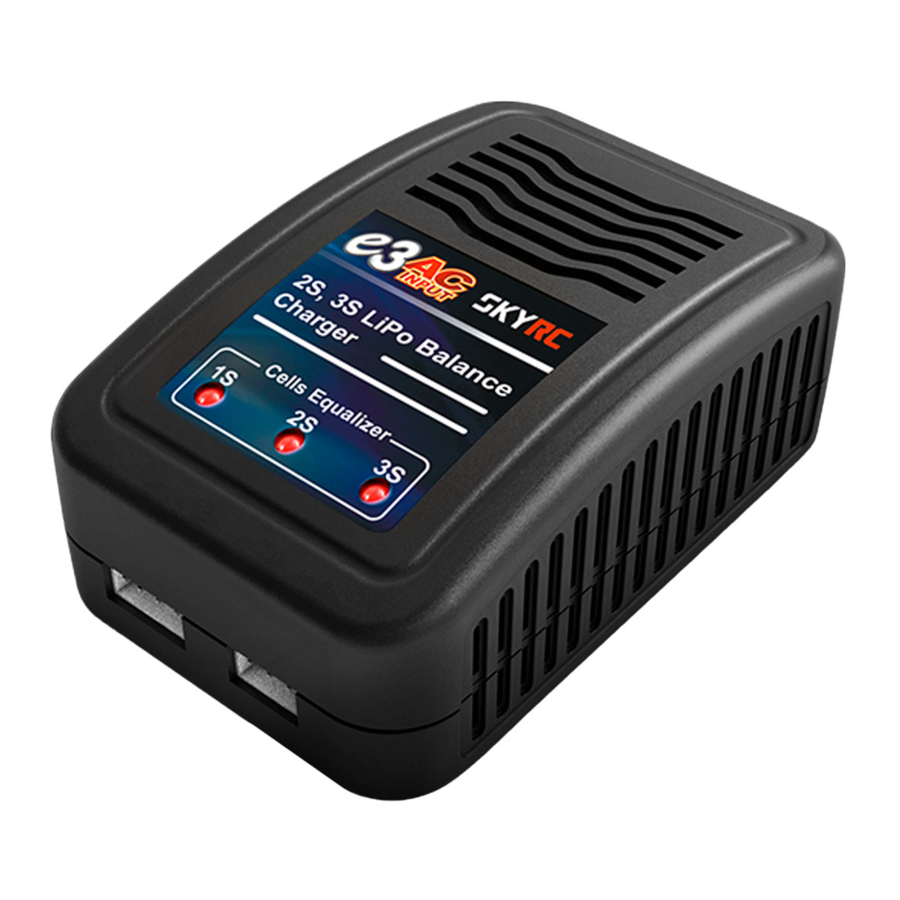

Karikuesi SKYRC e3 është një karikues balancues ekonomik dhe me cilësi të lartë 100-240V AC, i dizajnuar për karikimin e baterive LiPo nga 2-3 qeliza në modalitetin e balancës. Fuqia e qarkut është 11W dhe rryma maksimale e karikimit mund të arrijë në 1.5A.

PROCEDURAT E KARIKIMIT

SKYRC e3 vjen me furnizimin e integruar të energjisë. Ju mund ta lidhni kordonin e energjisë AC në prizën AC (100-240V AC) drejtpërdrejt.

Ju lutemi referojuni hapave të mëposhtëm për të karikuar baterinë,

1. Futeni kordonin e energjisë AC në karikues.
2. Futeni kordonin AC në një prizë muri (100-240V). Të gjitha LED-et do të ndriçojnë jeshile dhe do të pulsojnë të kuqe për të treguar se karikuesi është gati për të karikuar.

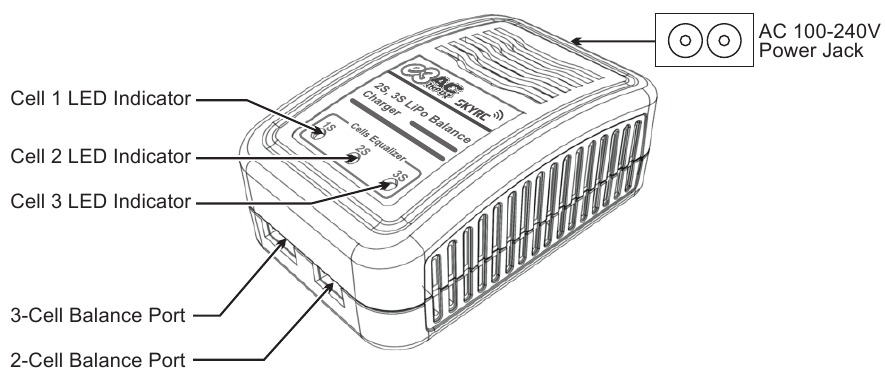

3. Lidheni telin e balancës së baterisë në portën e balancës që ndodhet në anën e përparme të karikuesit, pas 2 sekondash, karikuesi zbulon tensionin e baterisë dhe fillon të karikojë.
4. Karikuesi fillon karikimin. LED-et do të ndriçojnë të kuqe vazhdimisht. Nëse paketa e baterisë është me 2 qeliza, LED-et e Qelizës 1 dhe Qelizës 2 do të ndriçojnë të kuqe vazhdimisht; nëse paketa e baterisë është me 3 qeliza, LED-et e Qelizës 1, Qelizës 2 dhe Qelizës 3 do të ndriçojnë të kuqe vazhdimisht.
5. Kur një qelizë është karikuar plotësisht, LED-i përkatës do të ndriçojë jeshile vazhdimisht. Një paketë me 2 qeliza është karikuar plotësisht kur LED-et 1 dhe 2 janë jeshile vazhdimisht. Për një paketë me 3 qeliza, të gjitha LED-et do të ndriçojnë jeshile vazhdimisht për të treguar se paketa është karikuar plotësisht.
6. Shkëputeni baterinë nga karikuesi dhe LED-i i statusit të karikimit do të qëndrojë jeshil dhe do të pulsojë të kuqe, gjë që tregon se karikuesi është gati për të karikuar një bateri tjetër.

Vërejtje:

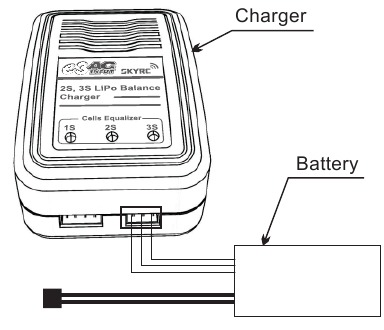

DIAGRAMI I LIDHJES

1. Nëse e shkëputni baterinë gjatë karikimit, karikuesi do të ndalojë karikimin automatikisht dhe do të hyjë në statusin e gatishmërisë.
2. Nëse karikuesi has mbingarkesë ose qark të shkurtër gjatë karikimit, karikuesi do të ndalojë karikimin dhe tre LED-et do të pulsojnë të kuqe.

Ky diagram tregon mënyrën e saktë për të lidhur baterinë tuaj me karikuesin e3 gjatë karikimit në modalitetin e balancës. Moslidhja siç tregohet në këtë diagram do ta dëmtojë këtë karikues.

SHPJEGIMI I STATUSIT TË LED-IT

* Mesazhi i Gabimit
Nëse karikuesi has një problem, të gjitha LED-et do të pulsojnë të kuqe për t'ju paralajmëruar për gabimet. Në këtë rast, ju lutemi shkëputeni kordonin e energjisë nga priza e murit dhe shkëputeni baterinë nga karikuesi.

SPECIFIKIMET
