EINHELL CE-CC 18 Li, CE-AP 18, CE-CC 18, 20.710.12 Manual

Shpjegimi i simboleve të përdorura

(Shih Figurën 9)

1.
   Lexoni udhëzimet e përdorimit për të zvogëluar rrezikun e lëndimit.
2.
   Mbani mbrojtëse për veshët. Zhurma mund të dëmtojë dëgjimin.

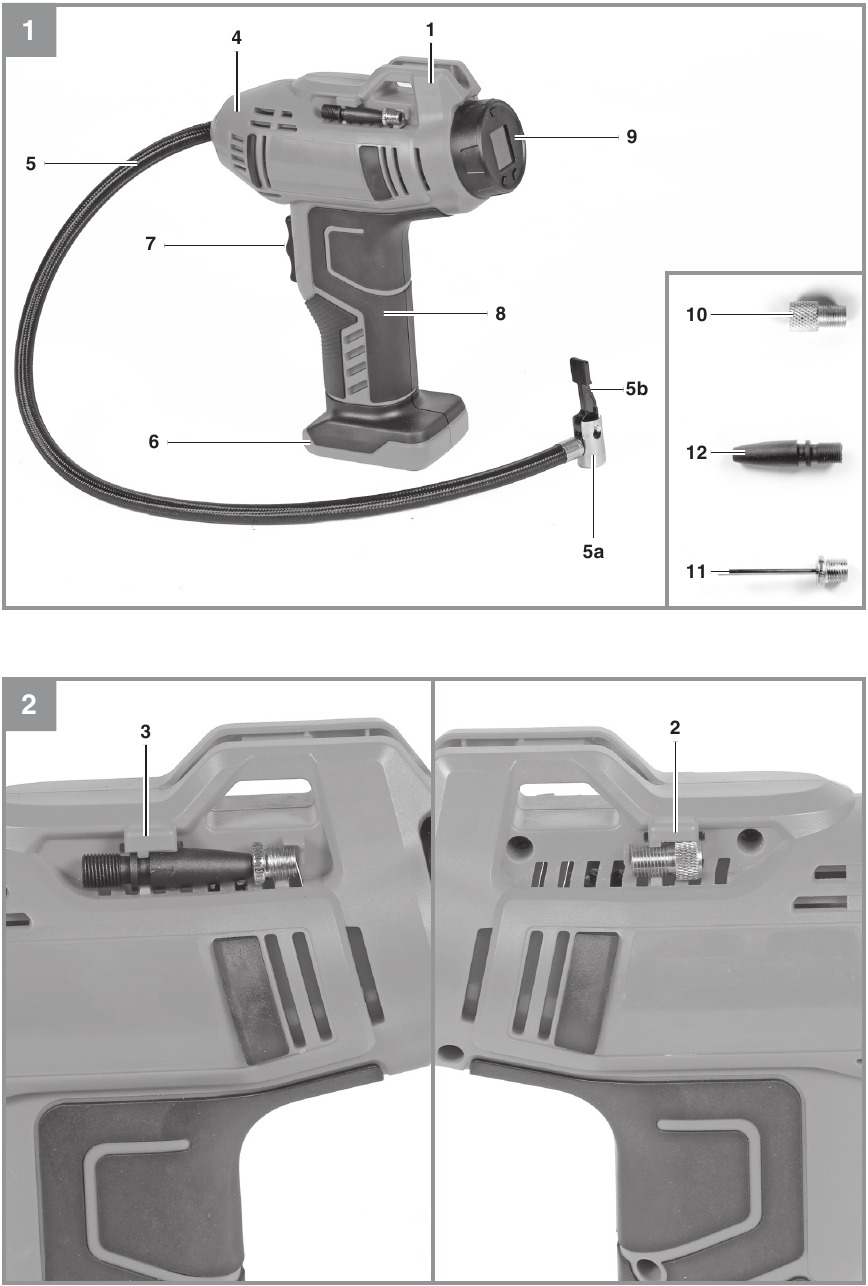

Paraqitja dhe artikujt e furnizuar

Paraqitja

(Fig. 1/2)

1. Mbajtës për zorrën e ajrit të kompresuar
2. Mbajtës për përshtatësin e valvulës së biçikletës
3. Mbajtës për gjilpërën e topit / përshtatësin e valvulës
4. Strehimi
5. Zorra e ajrit të kompresuar
   1. Lidhja e valvulës
   2. Leva e fiksimit
6. Montimi i baterisë
7. Çelësi Ndiz/Fik /Automatik
8. Doreza
9. Paneli i kontrollit
10. Përshtatës i valvulës së biçikletës
11. Gjilpëra e topit
12. Përshtatës i valvulës

Artikujt e furnizuar

Ju lutemi kontrolloni që artikulli të jetë i plotë siç specifikohet në fushën e dorëzimit. Nëse mungojnë pjesë, ju lutemi kontaktoni qendrën tonë të shërbimit ose pikën e shitjes ku e keni bërë blerjen më së voni brenda 5 ditëve pune pas blerjes së produktit dhe me paraqitjen e një fature të vlefshme blerjeje. Gjithashtu, referojuni tabelës së garancisë në informacionin e shërbimit në fund të udhëzimeve të përdorimit.

• Hapeni paketimin dhe nxirreni pajisjen me kujdes.
• Hiqeni materialin e paketimit dhe çdo paketim dhe/ose mbajtëse transporti (nëse ka).
• Kontrolloni për të parë nëse janë furnizuar të gjithë artikujt.
• Inspektoni pajisjet dhe aksesorët për dëmtimet e transportit.
• Nëse është e mundur, ju lutemi mbajeni paketimin deri në fund të periudhës së garancisë.

Pajisja dhe materiali i paketimit nuk janë lodra. Mos lejoni që fëmijët të luajnë me çanta plastike, fletë ose pjesë të vogla. Ekziston rreziku i gëlltitjes ose mbytjes!

• Kompresor makinash pa kabllo
• Gjilpëra e topit
• Përshtatës i valvulës
• Përshtatës i valvulës së biçikletës
• Udhëzime origjinale të përdorimit
• Udhëzime sigurie

Përdorimi i duhur

Kjo pajisje është menduar për fryrjen e gomave të makinave, gomave të motoçikletave, gomave të biçikletave dhe artikujve rekreativë, sportivë dhe plazhi me volum të vogël dhe që fryhen. Kjo pajisje nuk është e përshtatshme për goma me volume shumë të mëdha si gomat e kamionëve, as nuk është e përshtatshme për artikuj që fryhen me volum të lartë si varkat e gomës.

Pajisja duhet të përdoret vetëm për qëllimin e saj të parashikuar. Çdo përdorim tjetër konsiderohet si një rast i përdorimit të gabuar. Përdoruesi/operatori dhe jo prodhuesi do të jetë përgjegjës për çdo dëm ose lëndim të çdo lloji të shkaktuar si rezultat i kësaj.

Ju lutemi vini re se pajisjet tona nuk janë krijuar për përdorim në aplikime komerciale, tregtare ose industriale. Garancia jonë do të anulohet nëse makina përdoret në biznese komerciale, tregtare ose industriale ose për qëllime të ngjashme.

Të dhënat teknike

Zhurma dhe dridhja
Vlerat e emetimit të zhurmës janë matur në përputhje me EN 62841.

Mbani mbrojtëse për veshët.
Zhurma mund të dëmtojë dëgjimin.

Pajisja furnizohet pa bateri dhe pa një karikues dhe lejohet të përdoret vetëm me bateritë litium-jon të serisë Power-X-Change!

Bateritë litium-jon të serisë Power-X-Change lejohen të karikohen vetëm me karikues Power-X.
Vlerat totale të dridhjeve (shuma e vektorit të tre drejtimeve) të përcaktuara në përputhje me EN 62841.

Doreza
Vlera e emetimit të dridhjeve a_h = 7,59 m/s²
Pasiguria K = 1,5 m/s²

Nivelet e deklaruara të emetimit të dridhjeve dhe vlerat e deklaruara të emetimit të zhurmës u matën në përputhje me një grup kriteresh të standardizuara dhe mund të përdoren për të krahasuar një veglë elektrike me një tjetër.

Nivelet e deklaruara të emetimit të dridhjeve dhe vlerat e deklaruara të emetimit të zhurmës mund të përdoren gjithashtu për të bërë një vlerësim fillestar të ekspozimit.

Nivelet e dridhjeve dhe emetimit të zhurmës mund të ndryshojnë nga niveli i specifikuar gjatë përdorimit aktual, në varësi të mënyrës në të cilën përdoret veglës elektrike, veçanërisht lloji i pjesës së punës për të cilën përdoret.

Mbajeni emetimin e zhurmës dhe dridhjet në minimum.

• Përdorni vetëm pajisje që janë në gjendje të përsosur pune.
• Servisojeni dhe pastrojeni rregullisht pajisjen.
• Përshtateni stilin tuaj të punës për t'iu përshtatur pajisjes.
• Mos e mbingarkoni pajisjen.
• Bëni servis pajisjes sa herë që është e nevojshme.
• Fikeni pajisjen kur nuk është në përdorim.

Rreziqet e mbetura
Edhe nëse e përdorni këtë veglë elektrike në përputhje me udhëzimet, disa rreziqe të mbetura nuk mund të përjashtohen. Rreziqet e mëposhtme mund të lindin në lidhje me ndërtimin dhe paraqitjen e pajisjes:

1. Dëmtimi i dëgjimit nëse nuk përdoret mbrojtje e duhur e veshëve.
2. Dëmtimi i shëndetit i shkaktuar nga dridhjet e dorës dhe krahut nëse pajisja përdoret për një periudhë të zgjatur ose nuk udhëhiqet dhe mirëmbahet siç duhet.

Përpara përdorimit të pajisjes

Ky produkt furnizohet pa bateri dhe pa karikues dhe lejohet të përdoret vetëm me bateritë litium-jon të serisë Power-X-Change!

• Kontrolloni pajisjen për dëmtime që mund të kenë ndodhur gjatë transportit. Raportoni menjëherë çdo dëmtim te kompania e transportit që u përdor për të dorëzuar kompresorin.
• Sigurohuni që ajri i marrë të jetë i thatë dhe pa pluhur.
• Mos e instaloni kompresorin në një dhomë të lagësht ose të njomë.
• Kompresori mund të përdoret vetëm në dhoma të përshtatshme (me ajrosje të mirë dhe një temperaturë ambienti nga +5°C deri në 40°C). Nuk duhet të ketë pluhur, acide, avuj, gazra shpërthyes ose gazra të ndezshëm në dhomë.
• Kompresori është krijuar për t'u përdorur në dhoma të thata. Ndalohet përdorimi i kompresorit në zona ku kryhet punë me ujë të spërkatur.
• Mos i pastroni rrobat tuaja me ajër të kompresuar.
• Mbajini të gjitha hapjet e ajrit pa trupa të huaj.
• Mos e vendosni pajisjen në një sipërfaqe të nxehtë.

Kur përdorni pajisjen për të fryrë objekte, kontrolloni informacionin dhe udhëzimet e sigurisë të ofruara nga prodhuesi i këtyre objekteve.

Karikimi i paketës së baterisë litium-jon

1. Tërhiqeni paketën e baterisë nga doreza, duke shtypur butonin e kyçjes (C) poshtë ndërsa e bëni këtë. (Fig. 3)

2. Kontrolloni që tensioni juaj i rrjetit të jetë i njëjtë me atë të shënuar në pllakën e vlerësimit. Futeni spinën e karikuesit në prizë. LED-i jeshil do të fillojë të pulsojë.

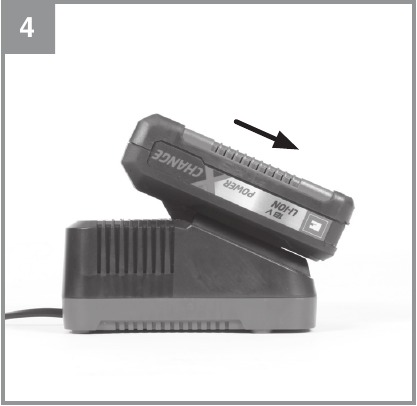

3. Shtyjeni paketën e baterisë në karikuesin e baterisë. (Fig. 4)


Në seksionin "Treguesi i karikuesit" do të gjeni një tabelë me një shpjegim të treguesit LED në karikues.

Nëse paketa e baterisë nuk karikohet, kontrolloni sa vijon:

• tensionin në prizën e rrymës
• nëse ka kontakt të mirë në kontaktet e karikimit të njësisë së karikimit.

Nëse paketa e baterisë ende nuk karikohet, dërgoni

• karikuesin dhe përshtatësin e karikimit
• dhe paketën e baterisë

në qendrën tonë të shërbimit ndaj klientit.

Për t'u siguruar që artikujt janë paketuar dhe dorëzuar siç duhet kur na i dërgoni, ju lutemi kontaktoni shërbimin tonë ndaj klientit ose pikën e shitjes ku është blerë pajisja.

Kur transportoni ose hidhni bateritë dhe veglat pa kabllo, sigurohuni gjithmonë që ato të paketohen individualisht në çanta plastike për të parandaluar qarqet e shkurtra dhe zjarret.

Për t'u siguruar që paketa e baterisë të ofrojë shërbim të gjatë, duhet të keni kujdes ta rikarikoni menjëherë. Ju duhet të rikarikoni paketën e baterisë kur vini re se performanca e pajisjes bie. Mos lejoni kurrë që paketa e baterisë të shkarkohet plotësisht. Kjo do të shkaktojë zhvillimin e një defekti.

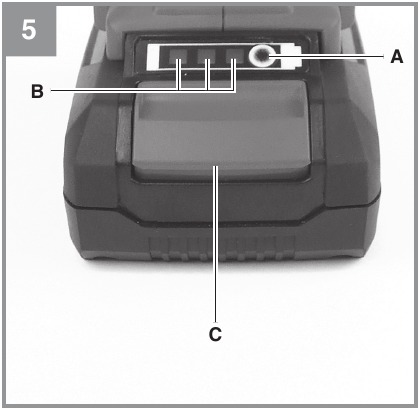

Treguesi i kapacitetit të baterisë

(Fig. 5)
Shtypni butonin për treguesin e kapacitetit të baterisë (A). Treguesi i kapacitetit të baterisë (B) do të tregojë gjendjen e karikimit të baterisë me anë të 3 LED-ve.

Të gjitha 3 LED-et janë ndezur:
Bateria është karikuar plotësisht.

2 ose 1 LED janë ndezur:
Bateria ka një karikim të mjaftueshëm të mbetur.

1 LED pulson:
Bateria është bosh, rikarikoni baterinë.

Të gjithë LED-et pulsojnë:
Temperatura e baterisë është shumë e ulët. Hiqeni baterinë nga pajisja, mbajeni në temperaturë dhome për një ditë. Nëse defekti përsëritet, kjo do të thotë që bateria e rikarikueshme ka pësuar shkarkim të plotë dhe është me defekt. Hiqeni baterinë nga pajisja. Mos përdorni ose karikoni kurrë një bateri me defekt.

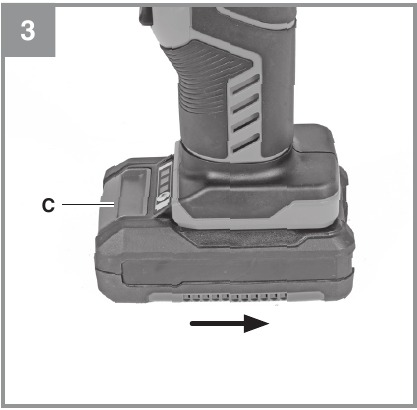

Vendosja e baterisë

(Fig. 3)
Shtyjeni baterinë në montimin e baterisë të ofruar. Kur bateria është e pozicionuar si në Fig. 3, sigurohuni që butoni i kyçjes (C) të kyçet në vend!
Për të hequr baterinë, vazhdoni siç përshkruhet në seksionin "Karikimi i paketës së baterisë litium-jon".

Funksionimi

Ndizja dhe fikja e pajisjes

1. Ndizja
   • Shtypni butonin Fig. 7 / Pika 9b për të ndezur pajisjen; do të shfaqet ekrani.
2. Fikja
   • Shtypni butonin Fig. 7 / Pika 9b për rreth. 2 sekonda; ekrani do të zhduket.
   • Pajisja fiket automatikisht pas rreth. 5 minuta mosaktivitet; ekrani gjithashtu do të zhduket.

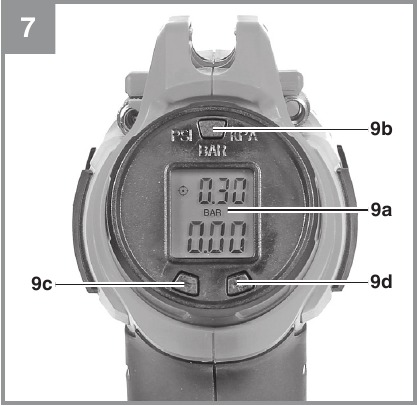

Ekrani

(Fig. 7)

• Në rajonin e sipërm të ekranit (9a) do të shfaqet presioni i caktuar për modalitetin automatik duke filluar me 0.30 bar / 30 kPa / 5.0 PSI.
• Në rajonin e poshtëm të ekranit do të shihni presionin e arritur në zorrën e presionit. Nëse tashmë ka presion në objektin që dëshironi të fryni kur bashkangjitni zorrën e presionit, ky presion do të tregohet pasi pajisja të jetë ndezur.

Rregullimet në modalitetin automatik

(Fig. 7)

• Njësia e presionit të shfaqur mund të zgjidhet me butonin (9b). Presioni mund të shfaqet në njësi [bar], [PSI] ose [kPa].
• Përdorni butonin (9c) për të zvogëluar presionin e dëshiruar.
• Përdorni butonin (9d) për të rritur presionin e dëshiruar.

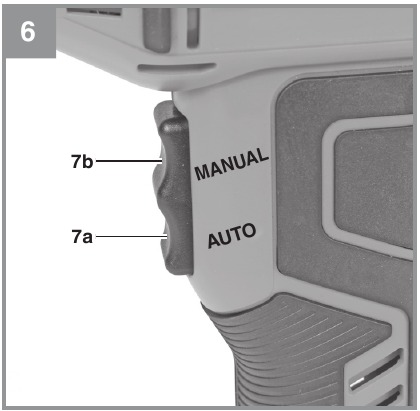

Modaliteti automatik/modaliteti manual

(Fig. 6)

1. Modaliteti automatik
   Ju mund ta kaloni pajisjen në modalitetin automatik duke shtypur pozicionin e ndërprerësit "AUTO" (Pika 7a) të ndërprerësit Ndez/Fik/Automatik. Kompresori më pas do të pompojë derisa të arrihet presioni që ishte përzgjedhur paraprakisht në ekran; atëherë ai do të fiket.
2. Modaliteti manual
   Ju mund ta kaloni pajisjen në modalitetin manual duke shtypur pozicionin e ndërprerësit "MANUAL" (Pika 7b) të ndërprerësit Ndez/Fik/Automatik. Kompresori më pas do të pompojë derisa ta lëshoni ndërprerësin.

Modaliteti i ajrit të kompresuar

• Lidheni përshtatësin (Fig. 1 / Pika 5a) të zorrës së ajrit të kompresuar me objektin që dëshironi të fryni. Kthejeni përmbys levën e fiksimit (Fig. 1 / Pika 5b) për të fiksuar përshtatësin në valvul ose në përshtatësin e valvulës.
• Në varësi të asaj që po fryni, përdorni gjithashtu përshtatësit (10, 11, 12) ose përshtatës të tjerë të disponueshëm nga dyqanet me pakicë.
• Ndizni pajisjen dhe konsultohuni me seksionin "Funksionimi" për të bërë cilësimet që i përshtaten nevojave tuaja.
•
  Vini re se në modalitetin manual kompresori nuk fiket automatikisht, por do të vazhdojë të fryjë objektin e lidhur derisa të arrihet presioni maksimal ose objekti të shpërthejë.
•
  Respektoni informacionin e dhënë nga prodhuesi i gomave dhe prodhuesi i automjetit në lidhje me presionin e rekomanduar të gomave.
•
  Kjo pajisje nuk është e kalibruar! Për një vlerë matëse të kalibruar, kontrolloni presionin aktual të gomave duke përdorur një matës të kalibruar pasi t'i keni fryrë vetë gomat, p.sh. në një stacion benzine.
• Lëreni kompresorin të ftohet për rreth 10 minuta pas çdo 10 minuta funksionimi në mënyrë që të parandaloni mbinxehjen.

Pastrimi dhe mirëmbajtja

Gjithmonë hiqeni baterinë nga pajisja dhe hiqeni spinën e rrymës përpara se të filloni ndonjë punë pastrimi.

Pastrimi

• Mbani të gjitha pajisjet e sigurisë, hapjet e ajrit dhe kutinë e motorit pa ndyrësi dhe pluhur sa më shumë që të jetë e mundur. Fshijeni pajisjen me një leckë të pastër ose fryjeni me ajër të kompresuar me presion të ulët.
• Ne ju rekomandojmë që ta pastroni pajisjen menjëherë sa herë që keni mbaruar së përdoruri.
• Pastrojeni pajisjen rregullisht me një leckë të lagur dhe pak sapun të butë. Mos përdorni agjentë pastrimi ose tretës; këto mund të sulmojnë pjesët plastike të pajisjes. Sigurohuni që asnjë ujë të mos depërtojë në pajisje. Depërtimi i ujit në një mjet elektrik rrit rrezikun e goditjes elektrike.

Mirëmbajtja

Nuk ka pjesë brenda pajisjes që kërkojnë mirëmbajtje shtesë.

Porositja e pjesëve të këmbimit dhe aksesorëve

Ju lutemi, jepni informacionin e mëposhtëm kur porositni pjesë këmbimi:

• Lloji i njësisë
• Numri i artikullit të njësisë
• Numri i identifikimit të njësisë
• Numri i pjesës së këmbimit të pjesës së këmbimit të kërkuar

Për çmimet dhe informacionin tonë më të fundit, ju lutemi shkoni te www.Einhell-Service.com

Magazinimi

Ruani pajisjet dhe aksesorët në një vend të errët dhe të thatë në një temperaturë mbi ngrirjen. Temperatura ideale e ruajtjes është midis 5 dhe 30°C. Ruani veglën elektrike në paketimin e saj origjinal.

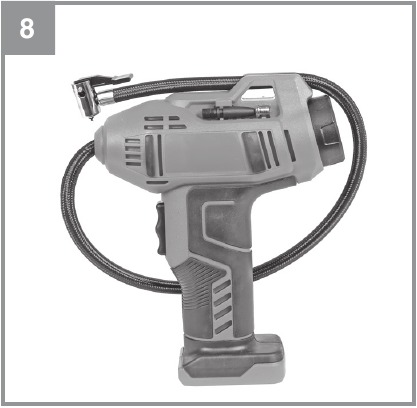

Mbajtëset (Fig. 2) për përshtatësit e valvulave janë të integruara në kutinë. Zorja e presionit mund të lidhet me kutinë (Fig. 8).

Treguesi i karikuesit

Zgjidhja e problemeve

Rregulloret e sigurisë

Informacioni përkatës i sigurisë mund të gjendet në broshurën e bashkangjitur.

Lexoni të gjithë informacionin e sigurisë, udhëzimet, ilustrimet dhe të dhënat teknike të ofruara në ose me këtë veglë elektrike. Mosrespektimi i udhëzimeve të mëposhtme mund të rezultojë në goditje elektrike, zjarr dhe/ose lëndim të rëndë.
Mbajeni të gjithë informacionin e sigurisë dhe udhëzimet në një vend të sigurt për përdorim të ardhshëm.

Kur përdorni pajisjen, duhet të respektohen disa masa paraprake sigurie për të shmangur lëndimet dhe dëmtimet. Ju lutemi lexoni me kujdes udhëzimet e plota të përdorimit dhe rregulloret e sigurisë. Mbajeni këtë manual në një vend të sigurt, në mënyrë që informacioni të jetë i disponueshëm në çdo kohë. Nëse ia jepni pajisjen ndonjë personi tjetër, dorëzojini gjithashtu këto udhëzime të përdorimit dhe rregulloret e sigurisë. Ne nuk mund të pranojmë asnjë përgjegjësi për dëmet ose aksidentet që lindin për shkak të mosrespektimit të këtyre udhëzimeve dhe udhëzimeve të sigurisë.

Certifikata e garancisë

Në rast të defekteve ose gabimeve, ju lutemi të regjistroni problemin në internet në www.Einhell-Service.com.

Për të përfituar nga ky shërbim, ju lutemi dërgoni pajisjen në adresën tonë të shërbimit. Ne tërheqim vëmendjen për kufizimet e kësaj garancie në lidhje me pjesët e konsumit, materialet harxhuese dhe pjesët që mungojnë siç paraqitet në informacionin e shërbimit të përfshirë në këtë manual përdorimi.

Garantuesi/Shërbimi:
Einhell UK Ltd, Unit 10, 1st Floor, Champion's Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0UQ
