Memostar FLS-1750 - Mwongozo wa Kifurushi cha Kuanzia cha Ukanda wa Flexi LED RGB

Yaliyomo

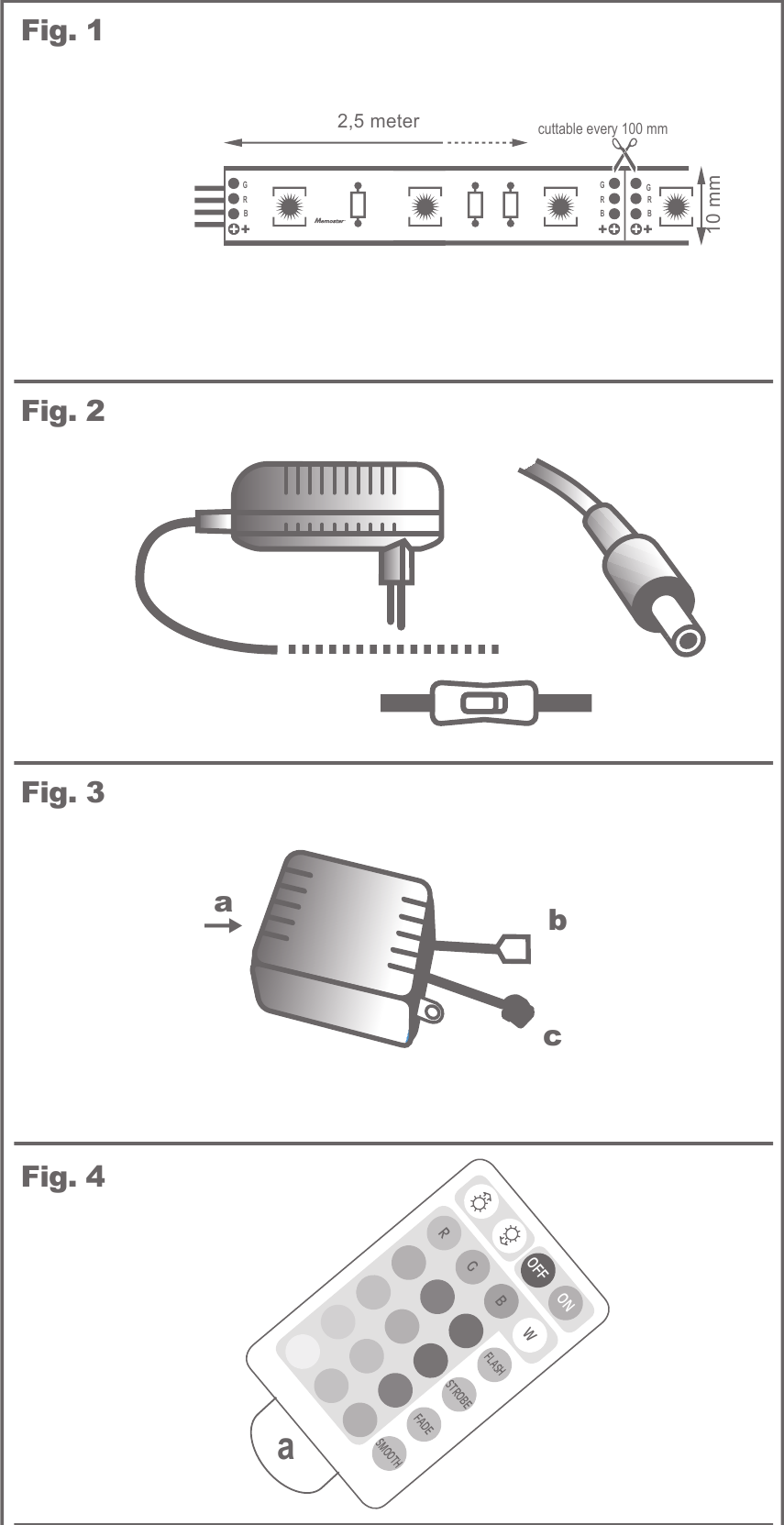

Kifurushi hiki cha Kuanzia cha FLS-1750 kinajumuisha:

fig. 1 1 x mita 5 za Ukanda wa Flexi LED RGB (iliyotolewa na mkanda wa wambiso);
fig. 2 1 x adapta ya 12V DC 24W yenye kebo ya mita 1.5;
fig. 3 1 x kidhibiti cha RGB LED chenye kipokezi cha infrared kilichojengwa ndani;
fig. 4 1 x kidhibiti cha mbali cha RGB (vifunguo 24, betri ya lithiamu 3V CR2025 imejumuishwa);

Vipengele na sifa

Kifurushi cha Kuanzia cha Ukanda wa LED cha FLS-1750 kinafaa kwa matumizi mengi ya nyumbani na kitaalamu, matumizi ya ndani tu, na kina faida nyingi: ufanisi mkubwa wa nishati, matumizi ya chini ya nguvu, uzalishaji mdogo wa joto, muda mrefu wa maisha (20.000h), athari nzuri za taa za RGB, ...

• Kifurushi cha Kuanzia kinajumuisha mita 5 za Ukanda wa LED unaostahimili maji (IP20) na mkanda wa kujibandika ambao hukuruhusu kuweka Ukanda wa LED kwa urahisi kwenye nyuso kavu.
• Adapta ya 12V - 24W, nyaya na vifaa hukuruhusu "plug & play" (angalia Usakinishaji).
• Kidhibiti cha RGB LED na kidhibiti cha mbali huruhusu uteuzi wa rangi 16, mwangaza unaotakiwa, athari za taa na mabadiliko ya rangi.
• Ukanda wa LED unaweza kukatwa kwa ukubwa unaotakiwa kila cm 10 (angalia Usakinishaji).

Maagizo ya usalama

Kabla ya kusakinisha au kutumia Ukanda wa LED hakikisha unakumbuka tahadhari zifuatazo:

• Ukanda huu wa LED umeundwa kwa matumizi ya ndani tu. Uilinde dhidi ya unyevu, vumbi na joto la juu (angalia Data ya kiufundi)
• Weka Ukanda wa LED na vifaa vyake mbali na moto, mwanga wa jua moja kwa moja na maji (mvua, unyevu, ...).
• Linda yaliyomo kwenye kifurushi hiki dhidi ya mshtuko na matumizi mabaya wakati wa usakinishaji na uendeshaji.
• Epuka utokaji wa umeme tuli wakati wa kuongeza Ukanda wa LED ili kuzuia kasoro.
• Usizidi joto la uendeshaji/uhifadhi wa Ukanda wa LED na vifaa vyake (angalia Data ya kiufundi). Joto la uendeshaji: 0°C ~45°C; joto la kuhifadhi: -40°C ~80°C.
• Marekebisho yote isipokuwa yale yaliyoelezwa katika mwongozo huu yamepigwa marufuku kwa sababu za usalama.
• Hakikisha unazima Ukanda wa LED na vifaa vyake kabla ya kusafisha.
• Bidhaa hii haikusudiwi kutumiwa na watoto wadogo bila usimamizi wa mtu mzima.
• Ikiwa una hisia ya taa zinazowaka, epuka kukaa wazi kwa muda mrefu.
• Usitazame moja kwa moja kwenye LED zinazowaka kwa muda mrefu kwani hii inaweza kuharibu macho yako.

Usakinishaji

Ondoa filamu ya kinga ya betri nyuma ya kidhibiti cha mbali (fig.4.a).

1. Angalia utendakazi sahihi
   Kabla ya kusakinisha bidhaa hii ni muhimu kuangalia utendakazi sahihi wa Ukanda wa LED na vifaa vyake. Tafadhali fuata maagizo chini ya Hatua ya 2 juu ya jinsi ya kuunganisha sehemu zote.

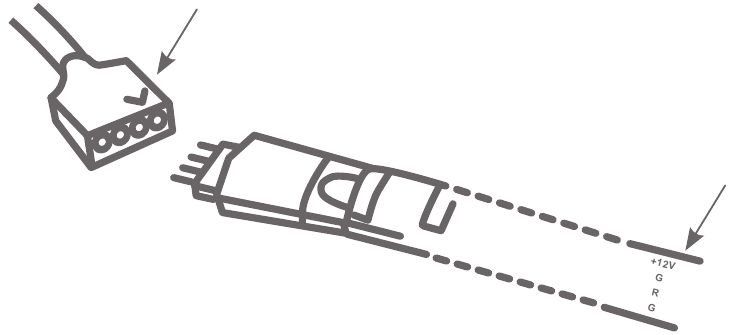

2. Kuunganisha Ukanda wa LED na vifaa
   Unganisha Ukanda wa LED na Kidhibiti cha RGB LED. Kisha, ambatisha adapta ya nguvu ya 12V DC 24W kwenye kidhibiti cha RGB LED kama inavyoonyeshwa hapa chini na uunganishe adapta ya nguvu kwenye mtandao mkuu (220V-240V).


3. Kukata Ukanda wa LED
   Ukanda wa LED unaweza kukatwa na mkasi kila cm 10 kwenye mstari ulionyooka ulioonyeshwa na . HINT (kidokezo): Funika nguzo za +/- pande zote mbili za mstari ulionyooka na kitu kigumu ili kuepuka kuziharibu wakati wa kukata.
4. Angalia eneo bora la kidhibiti cha RGB LED (kipokezi cha IR) & usambazaji wa nguvu
   Tafadhali hakikisha kwamba: unaepuka vizuizi vyote vinavyowezekana (ukuta, fanicha, ...) mbele ya kipokezi cha IR cha kidhibiti cha RGB LED (fig. 3c) ili kuhakikisha utendakazi sahihi wa kidhibiti cha mbali.

• kuna plagi ya umeme inayopatikana kwa adapta ya nguvu ya AC/DC.

5. Kuweka Ukanda wa LED
   Sasa unaweza kurekebisha Ukanda wa LED kwenye eneo unalotaka kwa kuchubua karatasi nyuma ya Ukanda wa LED. Hakikisha uso hauna vumbi, uchafu, grisi na unyevu kabla ya kuweka Ukanda wa LED.
6. Kutumia Ukanda wa LED – kazi za kidhibiti cha mbali
   Ili kuendesha Ukanda wa LED kidhibiti cha mbali (fig. 4) kinahitajika. Kinakuja na betri ya lithiamu ya 3V (aina ya CR2025). Ili kubadilisha betri inapokwisha, sukuma kifuniko nyuma ya kidhibiti cha mbali kwenda kulia na uvute kishikilia betri nje kwa wakati mmoja.
   Kidhibiti cha mbali kina jumla ya vifungo 24 vya uteuzi wa rangi 16 zilizowekwa, athari 4 za rangi, ON/OFF (washa/zima) na kupungua/kuongezeka kwa mwanga.
   Umbali kati ya kidhibiti cha mbali na kipokezi cha IR (fig. 3c) ni mita 10 chini ya hali bora; mstari wazi wa kuona kati ya kidhibiti cha mbali na kipokezi cha IR unahitajika.

Jinsi ya kutumia kidhibiti cha mbali

1. Ondoa filamu ya kinga ya betri nyuma ya kidhibiti cha mbali (fig.4.a).
2. Elekeza kidhibiti cha mbali kwenye kipokezi cha IR na ubonyeze on (washa) ili kuwasha Ukanda wa LED. Kidhibiti cha RGB LED kinaonyesha rangi ya mwisho iliyohifadhiwa.
3. Bonyeza kitufe cha rangi unayochagua.
4. Tumia na/au kubadilisha nguvu ya mwanga ya mojawapo ya mipangilio 16 ya rangi iliyowekwa.
5. Chagua FLASH, STROBE, FADE au SMOOTH (MMULIKO, MWANGA MKALI, FADE AU LAINI) ili kutoa athari inayolingana ya mpito.
6. Bonyeza kitufe cha au ili kulainisha au kukuza athari.
   Mfano: Unapochagua STROBE (MWANGA MKALI) na kubonyeza mara kadhaa, mwanga utakuwa mkali zaidi na kasi ya mpito itaongezeka.
   HINT (kidokezo): ili kuepuka mwanga unaomulika, hakikisha unabonyeza mara kadhaa kabla ya kuchagua athari unayotaka.
7. Bonyeza OFF (ZIMA) ili kuzima Ukanda wa LED.

Data ya kiufundi

Ukanda wa Flexi LED (fig. 1):
LED SMD 5050 - LED 30 kwa mita. Urefu: mita 5; upana: 10 mm; unene: 3.5 mm. LED haziwezi kubadilishwa.
Voltage ya kufanya kazi: 12V DC, 2A, pembe ya kutazama ya LED: 120°, inayostahimili maji: IP20,

Adapta ya AC/DC (fig. 2):
Voltage: 100-240V, 50-60Hz
Voltage ya pato: 12V DC 2A

Kidhibiti cha RGB LED (fig. 3):
Voltage ya ingizo: DC 12V, Voltage ya pato: max. 6A,
Pato la chaneli moja: Nguvu iliyokadiriwa ni 60W, kiwango cha juu cha kazi ni 72W.

Kidhibiti cha mbali cha Infrared (IR) (fig. 4):
Kidhibiti cha Mbali cha IR kinatumia chipsi za kompyuta za nguvu ya chini sana ili kuhakikisha matumizi ya muda mrefu ya betri na udhibiti sahihi. Ganda limetengenezwa kutoka kwa PVC.
Upeo: Takriban mita 6
Pembe ya kugundua: takriban 30°
