Mwongozo wa Kidhibiti cha Rain Bird E-6C

Yaliyomo

E-6C

Faharasa ya Aikoni za KIDHIBITI cha EC


Faharasa ya Aikoni za KIDHIBITI cha EC


KIVUNJA UMEME AU SWITCHI YA KUZIMA LAZIMA ITOLEWE KATIKA WAYA ZILIZOIMARISHWA ILI KUTENGA KIDHIBITI.
KUMBUKUMBU HUHIFADHIWA NA BETRI AMBAYO LAZIMA IONDOLEWE KWA MUJIBU WA KANUNI ZA MAENEO HUSIKA.

AIKONI ZA TAHADHARI

hatari ya mshtukoUmeme unaong'aa wenye alama ya kichwa cha mshale, ndani ya pembetatu ya usawa, umekusudiwa kumtahadharisha mtumiaji kuhusu uwepo wa "voltage hatari" isiyo na insulation ndani ya eneo la uzalishaji ambayo inaweza kuwa na ukubwa wa kutosha kuleta hatari ya mshtuko wa kielektroniki kwa watu.

onyoAlama ya mshangao ndani ya pembetatu ya usawa imekusudiwa kumtahadharisha mtumiaji kuhusu uwepo wa maagizo muhimu ya uendeshaji na matengenezo (kuhudumia) katika fasihi inayoambatana na bidhaa.

CHETI CHA UTII KWA MAAGIZO YA ULAYA
Rain Bird inatangaza kwamba kifaa cha Ec, kidhibiti cha umwagiliaji, kinatii Maagizo ya Ulaya ya 72/23/CEE kwa usalama wa umeme na 89/336/CEE na 93/31/CEE kuhusu uoanifu wa sumakuumeme. Viwango vinavyotumika kwa mujibu wa faili ya kiufundi ni:
EN 60065 kwa usalama wa umeme.
EN 50081-1 ed 92 kwa mwingiliano.
EN 50082-1 ed 92 kwa upinzani wa mwingiliano.
Kifaa cha aina ya Ec huendeshwa na 230V~,50Hz, awamu moja.

UTANGULIZI

Kidhibiti cha Ec

Rain Bird Ec ni kidhibiti kilicho imara, rahisi kutumia ambacho hutoa vipengele vifuatavyo:

  • Programu tatu, zenye siku za kumwagilia maji za kujitegemea
  • Hadi nyakati nne za kuanza kumwagilia maji kwa kila programu
  • Chaguo la kuweka siku yoyote ya wiki kama siku ya kumwagilia maji
  • Kipengele cha upangaji wa bajeti ya maji katika programu zote
  • Hifadhi nakala ya betri ili kuhifadhi muda, tarehe na programu wakati wa kukatika kwa umeme
  • Udhamini wa miaka mitatu

Vituo vya Kidhibiti

Kidhibiti cha Rain Bird Ec ni saa ya kielektroniki ambayo hudhibiti wakati mfumo wako wa kunyunyizia maji unawashwa, na muda ambao vinyunyizio vinafanya kazi.
Kulingana na modeli, Ec inaweza kudhibiti "vituo" vinne, sita au tisa vya kumwagilia. Kituo ni msururu wa vinyunyizio, au vifaa vingine vya umwagiliaji, vilivyounganishwa na vali ya kawaida ya udhibiti wa mbali. Wakati vali inapokea mawimbi kutoka kwa kidhibiti, vali hufunguka na kuwasha vinyunyizio vilivyounganishwa nayo.
Mchoro huu unaonyesha mchoro wa mpangilio wa kituo. Kituo cha 1 kinamwagilia maji kwa sasa. Kituo cha 1 kinapomaliza, kidhibiti huzima na kuwasha kituo cha 2. Kituo cha 2 kinapomaliza kumwagilia maji, kituo cha 3 huanza, na kadhalika.

Programu Ni Nini?

Upangaji ni mchakato wa kukieleza kidhibiti haswa unataka kumwagilia lini na kwa muda gani. Kidhibiti hufungua na kufunga vali za udhibiti wa mbali kwa kila kituo kulingana na programu unayoweka.
Ec hutoa programu tatu huru; A, B na C. Kila programu hudhibiti kutoka kituo kimoja hadi sita, na hukuruhusu kubinafsisha ratiba zako za kumwagilia ili kukidhi mahitaji ya aina tofauti za mimea, hali ya udongo, miteremko, maeneo yenye kivuli au jua, n.k.
Utahitaji kuelewa maneno yafuatayo ili kuprogramu kidhibiti chako cha Ec kwa ufanisi.

  • Mzunguko wa siku ya kumwagilia maji — Kipindi cha siku ambazo kidhibiti hurudia programu uliyoweka. Kwa mfano, mzunguko wa siku 7 ni ratiba ya kila wiki ambayo hurudia mara moja kila siku saba. Mzunguko wa siku 2 hurudia kila baada ya siku moja.
  • Siku za kumwagilia maji — Siku maalum ndani ya mzunguko wa siku ya kumwagilia maji ambapo kumwagilia hufanyika. Katika mzunguko wa siku 7, unaweza kuchagua siku nyingi za kumwagilia maji ndani ya mzunguko. Kwa mfano, unaweza kumwagilia siku ya 1 (Jumatatu), siku ya 3 (Jumatano), na siku ya 5 (Ijumaa). Katika mzunguko wa siku 1 hadi 6, siku ya 1 ndiyo siku pekee ya kumwagilia maji kila wakati. Mzunguko wa siku 2 humwagilia siku ya 1, huruka siku, na kisha humwagilia tena siku ya 1 mzunguko unaporudia. Mzunguko wa siku 3 humwagilia siku ya 1, huruka siku 2, na kisha hurudia.
  • Saa ya kuanza — Huu ndio muda, au nyakati, kituo cha kwanza katika programu huanza kumwagilia maji. Vituo vingine vyote katika programu kisha hufuata kwa mlolongo.
    onyoKUMBUKA: Neno "saa ya kuanza" linarejelea wakati programu inaanza — si wakati kila kituo mahususi huanza kufanya kazi.
  • Muda wa kufanya kazi — Idadi ya dakika ambazo kila kituo hufanya kazi.

MISINGI YA KIDHIBITI

Kuprogramu Chini ya Nguvu ya Betri

Ukitaka, unaweza kuprogramu kidhibiti chini ya nguvu ya betri. Kipengele hiki kinaweza kuwa muhimu ikiwa kidhibiti kimesakinishwa katika eneo ambalo halipatikani kwa urahisi. Kipengele hiki pia hukuruhusu kuingiza maelezo ya programu kabla ya kusakinisha kidhibiti kwenye eneo la kazi.
Ili kuprogramu kidhibiti cha Ec chini ya nguvu ya betri, lazima kwanza usakinishe betri.

onyoKUMBUKA: Ili kuokoa nguvu ya betri, Ec huingia katika hali ya "Kulala" baada ya sekunde 40 za kutokuwa na shughuli kwenye piga au vitufe vya programu. Bonyeza kitufe chochote mara moja ili kuwezesha tena kidhibiti.

Kusakinisha Betri

Kipengele cha kuhifadhi nakala ya betri huhifadhi maelezo ya saa, tarehe na programu wakati wa kukatika kwa umeme. Betri pia hukuruhusu kuprogramu kidhibiti chini ya nguvu ya betri kabla ya kuunganishwa kwenye usambazaji wa umeme wa AC.
Kwa matokeo bora zaidi, tumia betri ya alkali ya volt 9 ya muda mrefu. Betri mpya kwa kawaida itatoa nguvu kwa hadi mwaka mmoja. Badilisha betri kila mwaka ili kuhakikisha usambazaji wa umeme usioingiliwa.

onyoKUMBUKA: Hakikisha kidhibiti kimeunganishwa kwenye usambazaji wa umeme wa AC wakati wa kubadilisha betri, au utapoteza maelezo yote ya programu ikijumuisha tarehe na saa.

Ili kusakinisha betri:

  1. Ondoa kifuniko cha chini cha ufikiaji cha kidhibiti ili kuweka wazi sehemu ya betri.
  2. Ambatanisha klipu ya betri yenye waya mbili kwenye vituo vya betri mpya. Ikiwa unabadilisha betri ya zamani, ondoa betri ya zamani ipasavyo.
  3. Ingiza betri mpya vizuri kwenye sehemu ya betri.
  4. Badilisha kifuniko cha chini cha ufikiaji.

Kivunja Mzunguko cha Uchunguzi

Ikiwa kidhibiti cha Ec kitagundua mzunguko mfupi wa umeme kwenye mojawapo ya waya za kituo cha mfumo wa kunyunyizia maji au solenoids za vali, kidhibiti huzima kiotomatiki kituo chenye hitilafu. Baada ya sekunde 30 hadi 40, wakati kinakagua tena ili kuthibitisha hitilafu, kidhibiti husonga mbele hadi kituo kinachofuata kinachofanya kazi katika programu.
Kila baada ya sekunde tatu, LCD huonyesha nambari ya kituo chenye tatizo na herufi "Err." Kidhibiti kitaendelea kuendesha kila kituo kinachoweza kufanya kazi katika programu. Kila kituo kinapoendesha, kidhibiti (kwa vipindi vingine vya sekunde 3) huonyesha nambari ya kituo kinachofanya kazi na muda wa uendeshaji uliobaki.
Kidhibiti kinapomaliza programu, kitaendelea kuonyesha nambari ya kituo chenye tatizo na ujumbe wa "Err".
Baada ya programu kumaliza, unapaswa kutenga na kurekebisha mzunguko mfupi. Mizunguko mifupi hutokea mara nyingi katika solenoid ya vali (koili iliyofungwa kwa plastiki kwenye vali yenye nyaya mbili), au katika viunganishi vya waya kwenye nyaya za vali.
Baada ya kupata na kurekebisha mzunguko mfupi, geuza piga ya programu iwe AUTO. Kisha ubonyeze ENTER ili kuondoa ujumbe wa "Err" kutoka kwenye onyesho. Unaweza kutaka kuendesha kituo mwenyewe ili kuhakikisha kuwa kinafanya kazi ipasavyo. (Ona "Endesha Kituo/Vituo Wewe Mwenyewe").
Onyesho la LCD linaonyesha kuwa kidhibiti kimegundua mzunguko mfupi kwenye kituo cha 2.

Vidhibiti na Viashiria

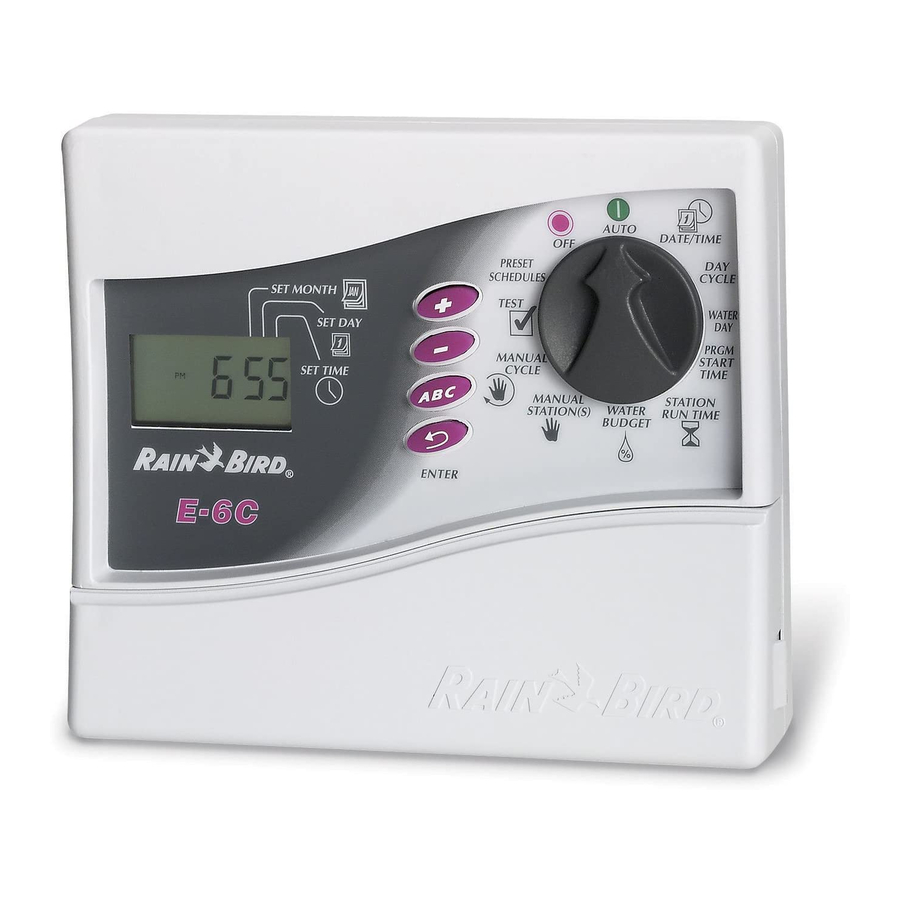

Mchoro huu unaonyesha vidhibiti vya programu kwenye uso wa kidhibiti cha Ec. Vidhibiti hivi ni pamoja na:

  1. Onyesho la fuwele Kimiminika (LCD) — Wakati wa operesheni ya kawaida, huonyesha wakati wa siku na programu ambazo zitaendeshwa leo. Wakati wa upangaji, huonyesha matokeo ya amri zako. Wakati wa kumwagilia maji, huonyesha kituo kinachoendeshwa, dakika zilizosalia katika muda wa uendeshaji wa kituo, na ikiwa programu nyingine inasubiri kumwagilia maji.
  2. Vifungo vya + na - — Huweka nyakati na siku za kuanza, na hufanya mabadiliko ya programu.
  3. Piga ya programu — Hugeuza kidhibiti hadi modi za OFF au AUTO , na huchagua vipengele vingine vya programu.
  4. Kitufe cha PROGRAM — Huchagua programu za kumwagilia A, B, au C.
  5. Kitufe cha ENTER — Huweka amri za programu, na huanzisha operesheni ya wewe mwenyewe.

Orodha ya Mambo ya Kukagua ya Upangaji

Ili kuprogramu kidhibiti chako cha Ec kwa mara ya kwanza, tunapendekeza ukamilishe hatua kwa mpangilio ulioorodheshwa.

Jaza Chati ya Upangaji
Futa upangaji wowote uliopo
Weka mwaka/mwezi/siku/saa ya sasa
Kwa kila programu:
A B C
Chagua ratiba zilizowekwa awali
Chagua programu (A, B na/au C)
Weka mzunguko wa siku ya kumwagilia maji
Weka siku za kumwagilia maji
Weka saa za kuanza za programu
Weka saa za kufanya kazi za kituo
Weka kidhibiti kufanya kazi kiotomatiki

Kwa urahisi wako, kisanduku cha kukagua () kimetolewa kwa kila hatua.

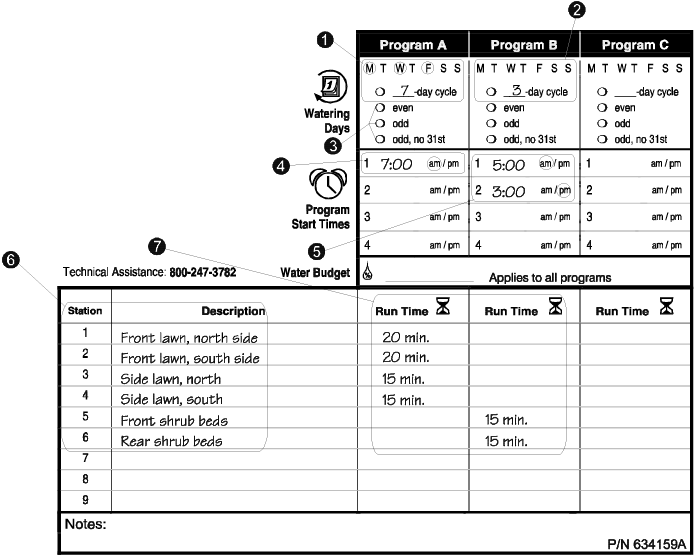

Chati ya Upangaji wa Kidhibiti

Kabla ya kuprogramu kidhibiti chako cha Ec, jaza Chati ya Upangaji iliyojumuishwa na kidhibiti chako. Kisha uprogramu kidhibiti kwa mpangilio ulioonyeshwa kwenye Orodha ya Mambo ya Kukagua ya Upangaji.
Orodha ya Mambo ya Kukagua ya Upangaji

  1. Chagua mzunguko wa siku ya kumwagilia maji unaotaka kutumia, na uzungushe siku za kumwagilia maji ndani ya mzunguko. Katika mfano ulioonyeshwa kwa programu A, opereta amechagua mzunguko wa siku 7 za kumwagilia maji na kuzungusha M, W, na F kama siku za kumwagilia maji. Hii inamaanisha kuwa programu A itamwagilia kila Jumatatu, Jumatano na Ijumaa.
    onyoKUMBUKA: Ikiwa unapanga kutumia programu moja tu kwa mahitaji yako ya kumwagilia maji, chagua programu A.
  2. Kwa programu B, opereta alichagua mzunguko wa siku 3 za kumwagilia maji. Kwa chaguo hizi, programu B itamwagilia mara moja, huruka siku mbili, na kisha humwagilia tena siku ya kwanza ya mzunguko mpya wa siku tatu.
  3. Unaweza pia kuchagua mizunguko mitatu maalum ya siku za kumwagilia maji ambayo hayakuhitaji kuchagua siku za kumwagilia maji. Mizunguko hii ni:
    • Ev = Humwagilia tu siku zenye nambari shufwa za mwezi.
    • Od = Humwagilia tu siku zenye nambari witiri za mwezi.
    • Od31 = Humwagilia tu siku zenye nambari witiri za mwezi, lakini si tarehe 31 ya mwezi wowote au tarehe 29 Februari. (Mzunguko huu wa siku ya kumwagilia maji unatii kanuni maalum katika baadhi ya maeneo yenye vizuizi vya maji).
  4. Katika kisanduku cha Saa za Kuanza za Programu kwa programu A, andika saa unayotaka programu ianze kumwagilia. Unaweza kuweka hadi saa nne za kuanza kwa kila programu. Ikiwa unataka programu imwagilie mara moja tu kila siku ya kumwagilia maji, weka saa moja tu ya kuanza. Weka saa zingine za kuanza tu ikiwa unataka kurudia programu nzima zaidi ya mara moja kila siku ya kumwagilia maji.
  5. Weka saa za kuanza kwa programu B (ikiwa zipo). Katika mfano, Programu A huanza kumwagilia saa 7 a.m. Programu B huanza kumwagilia mara mbili kila siku ya kumwagilia maji, mara moja saa 5 a.m. (05:00) na tena saa 3 p.m. (15:00)
    onyoKUMBUKA: Ikiwa jumla ya muda wa uendeshaji wa programu moja unaingiliana na saa ya kuanza kwa programu ya pili, kidhibiti kitaratibu kiotomatiki programu na kuchelewesha saa ya kuanza ya programu ya pili hadi programu ya kwanza itakapomaliza kumwagilia.
  6. Karibu na kila nambari ya kituo, weka maelezo mafupi ya eneo linaloshughulikiwa na kila kituo cha kidhibiti. Kumbuka, "kituo" ni seti ya vinyunyizio vinavyoendeshwa na vali moja ya udhibiti wa mbali.
  7. Katika safu ya Muda wa Kufanya Kazi kwa kila programu, weka idadi ya dakika unayotaka kila kituo kiendeshe.
    Ona kwamba vituo 1 hadi 4 vimewekwa kwa programu A, huku vituo 5 na 6 vimewekwa kwa programu B.
    Ec hukuruhusu kutumia kituo sawa katika programu nyingi kwa mahitaji maalum ya kumwagilia maji. Hata hivyo, kwa matumizi mengi, kuchagua kutorudia kituo hurahisisha upangaji.
    onyoKUMBUKA: Mpangilio wowote wa Bajeti ya Maji hutumika kwa programu zote (A, B, na C).

KUWEKA UDHIBITI

Futa Mipangilio Yoyote Iliyopo

Baada ya kumaliza kujaza Chati ya Mipangilio, uko tayari kuanza kuweka udhibiti.
Unapoweka udhibiti kwa mara ya kwanza, ni vyema kutumia kipengele cha Futa Mipangilio ili kufuta mipangilio yoyote iliyopo ambayo inaweza kuwa kwenye kumbukumbu ya udhibiti. Unaweza pia kutumia Futa Mipangilio wakati wowote unapotaka kufuta mipangilio yote na "kuanza upya."

  1. Ondoa kifuniko cha chini cha udhibiti.
  2. Tafuta chumba kidogo kilichoingizwa upande wa kulia wa paneli ya mbele ya udhibiti. Ili kufuta mipangilio yote, ingiza ndani ya chumba hiki kwa kutumia bisibisi ndogo ya kichwa bapa na uunganishe kwa muda mfupi vituo viwili vidogo vya fedha chini ya chumba hicho.
  3. Ondoa bisibisi kutoka kwenye vituo wakati skrini inapoanza kuwa tupu. Muda "AM 12:00" (00:00 katika matoleo ya 230V) utawaka kwenye skrini. Mipangilio yote ya awali sasa imefutwa, na unaweza kugeuza kitufe cha mipangilio hadi kwenye nafasi ya DATE/TIME (TAREHE/MUDA) na uanze kuweka Mwaka, Mwezi, Siku na Muda.

Weka Mwaka

  1. Geuza kitufe cha mipangilio hadi kwenye nafasi ya DATE/TIME (TAREHE/MUDA).
  2. Nambari "1998" inaonekana kwenye dirisha la skrini.
  3. Bonyeza au ili kuweka mwaka wa sasa (kati ya 1998 na 2098).
  4. Bonyeza ENTER (INGIZA).
    tahadhariKUMBUKA: Ec inatii mwaka wa 2000 na itadumisha kalenda sahihi hadi mwaka wa 2098.

Weka Mwezi na Siku

  1. Baada ya kuweka mwaka sahihi, acha kitufe cha mipangilio kwenye DATE/TIME (TAREHE/MUDA).
  2. Mwezi na siku huonekana kama "01 01," huku "01" ya kwanza ikiwaka (inayowakilisha mwezi). Kielekezi kitaonekana chini ya ikoni ya SET MONTH (WEKA MWEZI).
  3. Bonyeza au ili kuweka mwezi wa sasa (1 hadi 12).
    tahadhariKUMBUKA: Katika miundo ya 230 V, "01" ya kwanza inayowaka inawakilisha siku. Utaweka siku kwanza, na kisha mwezi wa sasa.
  4. Bonyeza ENTER (INGIZA).
  5. "01" ya pili inaanza kuwaka (inayowakilisha siku ya mwezi). Kielekezi kitaonekana chini ya ikoni ya SET DAY (WEKA SIKU).
  6. Bonyeza au ili kuweka siku ya sasa (1 hadi 31).
  7. Bonyeza ENTER (INGIZA).

Weka Muda

  1. Baada ya kuweka mwezi na tarehe sahihi, acha kitufe cha mipangilio kwenye DATE/TIME (TAREHE/MUDA).
  2. Muda wa siku unaonekana. Katika miundo ya Volti 117, skrini itaonyesha AM au PM (kwa mfano, 12:01 AM).
    Katika miundo ya Volti 230, muda huonekana katika umbizo la saa 24, (kwa mfano 14:01), na skrini haitaonyesha AM au PM.
    Kielekezi kitaonekana chini ya ikoni ya SET TIME (WEKA MUDA).
  3. Bonyeza au ili kuweka saa ya sasa (1 hadi 12 AM au PM, au 00:00 hadi 23:00).
  4. Bonyeza ENTER (INGIZA).
  5. Dakika zinaanza kuwaka.
  6. Bonyeza au ili kuweka dakika ya sasa (1 hadi 59).
  7. Bonyeza ENTER (INGIZA).

Chagua Ratiba Zilizowekwa Awali

Tumia utaratibu huu ikiwa unataka kuchagua ratiba iliyowekwa awali. Ikiwa unataka kuweka ratiba yako maalum ya kumwagilia, nenda moja kwa moja kwenye "Chagua Programu (A, B, na/au C)."
Kwa urahisi wako, Ec ina ratiba tatu zilizowekwa awali za kumwagilia ambazo unaweza kuchagua kwenye programu yoyote (A, B, au C).

  • 5 Pr E1 — Humwagilia vituo vyote kwa dakika tano kila siku saa 6 a.m. (06:00), 10 a.m. (10:00), na 2 p.m. (14:00).
  • 10 Pr E2 — Humwagilia vituo vyote kwa dakika kumi kila baada ya siku moja saa 6 a.m. (06:00).
  • 10 Pr E3 — Humwagilia vituo vyote kwa dakika kumi kila baada ya siku tatu saa 6 a.m. (06:00).
  1. Geuza kitufe cha mipangilio hadi kwenye PRESET SCHEDULES (RATIBA ZILIZOWEKWA AWALI).
  2. Ratiba ya kwanza iliyowekwa awali (5 Pr E1) inaonekana kwenye skrini.
  3. Ili kuchagua mojawapo ya ratiba zingine zilizowekwa awali, bonyeza au hadi ratiba inayotakiwa ionekane kwenye skrini.
  4. Bonyeza kitufe cha PROGRAM (PROGRAMU) hadi herufi ya programu inayotakiwa (A, B, au C) ionekane kwenye skrini na ratiba iliyowekwa awali.
  5. Kisha bonyeza ENTER (INGIZA). Herufi ya programu huwaka ili kuthibitisha uteuzi wako.
    Baada ya kuchagua ratiba iliyowekwa awali, unaweza kurekebisha mipangilio ya programu (siku ya kumwagilia, muda wa kuanza, n.k.) kwa kutumia hatua za upangaji. Ukirekebisha ratiba iliyowekwa awali, hutaona mipangilio ya "Tupu" au "Chaguo-msingi" kama ilivyoelezwa katika mwongozo wote.
  6. Baada ya kuweka ratiba inayotakiwa iliyowekwa awali, geuza kitufe cha upangaji kurudi kwenye AUTO (OTOMATIKI).

Chagua Programu (A, B, na/au C)

  1. Geuza kitufe cha mipangilio hadi kwenye DAY CYCLE (MZUNGUKO WA SIKU).
  2. Herufi ya programu iliyochaguliwa kwa sasa (A, B, au C) inaonekana kwenye skrini.
  3. Bonyeza kitufe cha PROGRAM (PROGRAMU) hadi programu inayotakiwa (A, B, au C) ionekane kwenye skrini. Kumbuka, ikiwa unapanga kutumia programu moja tu, tumia programu A.
    tahadhariKUMBUKA: Ni rahisi kuchagua programu moja (A, B, au C) na kuipanga kikamilifu kabla ya kuendelea na programu inayofuata. Kubadilisha kutoka programu hadi programu kunaweza kuchanganya.

Weka Mzunguko wa Siku ya Kumwagilia

  1. Hakikisha kitufe cha mipangilio kiko kwenye DAY CYCLE (MZUNGUKO WA SIKU).
  2. Bonyeza au hadi mzunguko wa siku ya kumwagilia unaotaka kutumia uonekane kwenye skrini pamoja na programu iliyochaguliwa (A, B, au C). Mizunguko inayopatikana ya siku ya kumwagilia ni pamoja na:
    • 1 hadi 6 — Humwagilia mara moja kila siku moja hadi sita.
    • 7-day (Desturi) — Humwagilia kwa mzunguko wa kila wiki; siku yoyote ya wiki inaweza kuwa siku ya kumwagilia.
    • Ev — Humwagilia tu siku zenye nambari shufwa.
    • Od — Humwagilia tu siku zenye nambari witiri.
    • Od31 — Humwagilia tu siku zenye nambari witiri, isipokuwa tarehe 31 ya mwezi wowote na Februari 29.
  3. Ukichagua mzunguko wa siku 7, au siku 1 hadi 6 za kumwagilia, nenda kwenye "Weka Siku za Kumwagilia."
    tahadhariKUMBUKA: Ukichagua Ev, Od, au Od31 kama mzunguko wako wa siku ya kumwagilia, hauhitaji kuweka siku za kumwagilia. Nenda moja kwa moja kwenye "Weka Muda(Nyakati) wa Kuanza Programu".

Weka Siku za Kumwagilia

Tumia taratibu zilizo hapa chini kuweka siku za kumwagilia kwa mzunguko wa siku 7, au siku 1 hadi 6 za kumwagilia.

Mzunguko wa Siku 7 za Kumwagilia

  1. Geuza kitufe cha mipangilio hadi kwenye WATER DAY (SIKU YA MAJI).
  2. Ukichagua mzunguko wa siku 7 za kumwagilia, siku saba za wiki huonekana kama safu ya nambari na nambari "1" katika mzunguko wa siku huwaka.
  3. Skrini inaonyesha herufi ya programu (A, B, au C).
  4. Nambari inaonekana, ikionyesha nambari ya "leo". Kifupi cha siku pia kinaonekana kwenye skrini.
  5. Bonyeza au ili kuwasha siku fulani ya kumwagilia ON (IMEWASHWA) au OFF (IMEZIMWA). Siku ON (IMEWASHWA) ina kisanduku kuizunguka. Siku OFF (IMEZIMWA) haina kisanduku kuizunguka.
  6. Bonyeza ENTER (INGIZA) ili kuhamia siku inayofuata.
  7. Rudia hatua ya 5 hadi 7 kwa kila siku.

Mzunguko wa Siku 1 hadi 6 za Kumwagilia

  1. Geuza kitufe cha mipangilio hadi kwenye WATER DAY (SIKU YA MAJI).
  2. Ukichagua mzunguko wa siku 1 hadi 6 za kumwagilia, safu ya siku katika mzunguko huo inaonekana kwenye skrini na kisanduku kinachozunguka siku ya 1. Siku pekee ya kumwagilia katika mzunguko wa siku 1 hadi 6 ni siku ya 1.
  3. Skrini inaonyesha herufi ya programu (A, B, au C).
  4. Nambari inayowaka inaonekana kwenye skrini, ikionyesha mahali ambapo "leo" iko katika mzunguko wa kumwagilia.
  5. Bonyeza au ili kusogeza nafasi ya leo katika mzunguko wa kumwagilia.

Weka Muda(Nyakati) wa Kuanza Programu

  1. Geuza kitufe cha mipangilio hadi kwenye PRGM START TIME (MUDA WA KUANZA PRGM).
  2. Herufi ya programu (A, B, au C), nambari "1" (inayoonyesha muda wa kuanza wa mapema zaidi), na safu ya mistari minne "—.—.—.—" inaonekana kwenye skrini.
  3. Bonyeza au ili kuweka muda wa kuanza programu. Programu inaweza kuanza kumwagilia kwa dakika yoyote ya mchana au usiku. Ikiwa unataka vituo vyote kwenye programu kufanya kazi mara moja tu kila siku ya kumwagilia, ingiza muda mmoja tu wa kuanza kwa programu.
  4. Ili kuingiza muda mwingine wa kuanza, bonyeza ENTER (INGIZA). Nambari inayofuata ya muda wa kuanza (2, 3, au 4) na safu ya mistari minne inaonekana kwenye skrini. Rudia hatua ya 3 na 4 ili kuweka hadi nyakati nne tofauti za kuanza kwa kila programu, ikiwa inahitajika.
    tahadhariKUMBUKA: Ukichagua mojawapo ya ratiba zilizowekwa awali, utaona muda(nyakati) chaguo-msingi za kuanza za ratiba hiyo.

Futa Muda(Nyakati) wa Kuanza Programu

  1. Ikiwa unataka kufuta muda wa kuanza usiotakiwa kutoka kwa programu, geuza kitufe cha mipangilio hadi kwenye PRGM START TIME (MUDA WA KUANZA PRGM).
  2. Bonyeza ENTER (INGIZA) ili kuchagua nambari ya muda wa kuanza (1, 2, 3, au 4) unayotaka kufuta.
    tahadhariKUMBUKA: Nyakati za kuanza huonekana katika mpangilio wa matukio. Muda wa kuanza wa mapema zaidi ni nambari 1, muda wa kuanza unaofuata ni nambari 2, na kadhalika. Ukifuta muda wa kuanza, nyakati zote za kuanza za baadaye husogezwa kiotomatiki na nambari moja ya muda wa kuanza. Uhesabu huu upya hutokea tu baada ya kuhamisha kitufe cha upangaji kutoka nafasi ya PRGM START TIME (MUDA WA KUANZA PRGM) hadi kwenye kazi nyingine.
  3. Nambari ya muda wa kuanza itakayofutwa inaonekana kwenye skrini.
  4. Bonyeza au hadi nafasi tupu (mistari minne, "—.—.—.—") ionekane kwenye skrini. Nafasi tupu iko kati ya 11:59 p.m. (23:59) na 12:00 a.m. (00:00).
  5. Geuza kitufe cha mipangilio kurudi kwenye nafasi ya AUTO (OTOMATIKI). Muda wa kuanza usiotakiwa sasa umefutwa.

Weka Nyakati za Uendeshaji za Kituo

  1. Geuza kitufe cha mipangilio hadi kwenye STATION RUN TIME (MUDA WA UENDESHAJI WA KITUO).
  2. Herufi ya programu (A, B, au C), nambari "1" (inayoonyesha nambari ya kituo), na "0 00" inaonekana kwenye skrini.
  3. Bonyeza au ili kuweka muda wa uendeshaji kwa kituo nambari 1. Unaweza kuweka kituo kufanya kazi kutoka dakika 0 hadi dakika 240 (saa nne), kwa nyongeza za dakika moja. Nyakati zote za uendeshaji huonyeshwa katika dakika (kwa mfano, muda wa uendeshaji wa saa mbili utaonekana kama dakika 120).
    tahadhariKUMBUKA: Ikiwa hutaki kujumuisha kituo fulani katika programu iliyochaguliwa, weka muda wa uendeshaji wa kituo hicho kuwa sufuri (0 00).
  4. Bonyeza ENTER (INGIZA) ili kuonyesha vituo vya ziada. Rudia hatua ya 3 na 4 ili kuweka muda wa uendeshaji kwa kila kituo.

Sasa umekamilisha hatua zote za upangaji kwa programu moja. Ikiwa umemaliza kuweka, geuza kitufe cha mipangilio hadi kwenye nafasi ya AUTO (OTOMATIKI) ili kuendesha programu zote kiotomatiki. Ikiwa unataka kuingiza mipangilio kwa programu nyingine, rudia maagizo ya upangaji, ukianzia na "Chagua Programu (A, B, na/au C)".

KUENDESHA KIDHIBITI

Baada ya kupanga kidhibiti, kwa kawaida utakikiweka katika hali ya AUTO ili kuendesha programu zote kiotomatiki. Unaweza kuendesha programu moja au zaidi mwenyewe, au uendeshe kituo kimoja au vituo kadhaa mwenyewe.
Zaidi ya hayo, unaweza kurekebisha Bajeti ya Maji ili kuongeza au kupunguza muda wa kuendesha programu zote kwa asilimia iliyochaguliwa (kwa nyongeza za 10%). Unaweza pia kutaka kuendesha programu ya majaribio ili kuhakikisha vinyunyizio vyote kwenye mfumo vinafanya kazi vizuri.

Hali ya Kuzimwa

  1. Ili kuzima kidhibiti na kusitisha umwagiliaji wote, geuza piga ya programu iwe OFF.
  2. Katika nafasi ya OFF, LCD huonyesha "OFF." Kidhibiti hukumbuka saa na tarehe ya sasa na huhifadhi programu zote, lakini hakuna umwagiliaji unaofanyika. Unaweza kutaka kuzima kidhibiti wakati wa kipindi cha mvua, au kwa siku zozote ambazo hutaki programu za umwagiliaji ziendeshe kama ilivyopangwa.

Hali ya Kiotomatiki

  1. Ili kurudisha kidhibiti kwenye uendeshaji wa kiotomatiki, geuza piga ya programu iwe AUTO.
  2. Wakati kidhibiti hakimwagilii, huonyesha:
    • Programu yoyote (A, B, C, au hakuna) iliyopangwa kumwagilia leo
    • Saa ya sasa
    • %A %B %C, ikiwa kuna mpangilio wa bajeti ya maji mbali na 100%
  3. Wakati kidhibiti KINAmwagilia, huonyesha:
    • Programu inayoendeshwa
    • Nambari ya kituo inayoendeshwa kwa sasa
    • Muda wa umwagiliaji uliobaki kwa kituo hicho
    • %A %B %C, ikiwa kuna mpangilio wa bajeti ya maji mbali na 100%

Rekebisha Bajeti ya Maji

Kurekebisha kipengele cha Bajeti ya Maji ndiyo njia rahisi zaidi ya kuongeza au kupunguza nyakati za uendeshaji wa vituo vyote kwenye programu. Unaweza kutumia Bajeti ya Maji kupunguza umwagiliaji wakati wa miezi ya baridi, au kuongeza umwagiliaji wakati wa vipindi vya joto na kavu.
Unaweza kuweka asilimia ya Bajeti ya Maji kutoka 10% hadi 200% (nyakati zote za uendeshaji wa kituo zimeongezwa mara mbili), kwa nyongeza za 10%. Kubadilisha asilimia ya Bajeti ya Maji huathiri vituo vyote kwenye programu zote tatu (A, B, na C).
Asilimia za Bajeti ya Maji huhesabiwa kwa wakati wa kawaida wa uendeshaji uliopangwa kwa kila kituo. Kwa mfano, ikiwa kituo kimepangwa kuendeshwa kwa dakika 10, na unaweka Bajeti ya Maji kuwa 80%, kituo kitaendeshwa kwa dakika 8 pekee (80% ya dakika 10). Ukiweka Bajeti ya Maji kuwa 120%, kituo hicho hicho kitaendeshwa kwa dakika 12 (120% ya dakika 10).

onyoKUMBUKA: Bajeti ya Maji haitagawanya dakika. Dakika moja kamili ndiyo muda wa chini kabisa wa kuendeshwa unaoruhusiwa.

  1. Geuza piga ya programu iwe WATER BUDGET.
  2. Nambari "100" inaonekana kwenye onyesho. Hii inaonyesha kuwa vituo vyote vinaendeshwa kwa 100% ya muda wao wa umwagiliaji uliopangwa.
  3. Bonyeza ili kuongeza asilimia ya Bajeti ya Maji, au ubonyeze - ili kupunguza asilimia ya Bajeti ya Maji.
  4. Wakati asilimia ya Bajeti ya Maji imewekwa kwa takwimu yoyote isiyo 100, programu zote (A, B, na C) huonyesha alama ya asilimia (%) mbele ya herufi ya programu.
  5. Baada ya kuweka asilimia ya Bajeti ya Maji, geuza piga ya programu irudi iwe AUTO. Nyakati zote za uendeshaji wa kituo zitaongezwa au kupunguzwa na asilimia iliyochaguliwa ya Bajeti ya Maji.

Endesha Vituo na Programu Mwenyewe

Unaweza kuendesha vituo binafsi mwenyewe ikiwa unafikiri eneo fulani linahitaji umwagiliaji wa ziada.
Unaweza pia kuendesha programu nzima mwenyewe. Kila kituo kilichokabidhiwa kwa programu kitaendeshwa kwa muda wake uliotengwa.

Endesha Kituo/Vituo Mwenyewe

  1. Geuza piga ya programu iwe MANUAL STATION.
  2. Nambari "1" ikifuatiwa na "0 00" inaonekana kwenye onyesho. Hii inamaanisha kuwa nambari ya kituo 1 imewekwa kwa muda sifuri wa uendeshaji wa mikono.
  3. Ikiwa unataka kuendesha kituo kingine mbali na nambari 1 mwenyewe, bonyeza ENTER hadi nambari ya kituo unachotaka itaonekana kwenye onyesho.
  4. Ikiwa unataka kuendesha kituo kilichoonyeshwa mwenyewe, bonyeza au ili kuweka muda wa uendeshaji wa mikono wa kituo (kutoka dakika moja hadi saa nne).
  5. Bonyeza ENTER ili kuanza kumwagilia.
    onyoKUMBUKA: Unaweza "kuweka" vituo vya nambari ya juu zaidi ili kufanya kazi mwenyewe kwa kubonyeza ENTER baada ya kuweka muda wa uendeshaji kwa kila kituo. Vituo vilivyowekwa vitaendeshwa kwa mpangilio mfululizo, hata kama vimewekwa kwa mpangilio tofauti (yaani, kituo cha nambari ya chini hakitaendeshwa ikiwa kimewekwa baada ya kituo cha nambari ya juu).
  6. Baada ya kuweka muda wa uendeshaji wa mikono kwa vituo vyote unavyotaka, geuza piga ya programu irudi iwe AUTO. Nambari ya kituo cha kwanza kinachoendeshwa mwenyewe inaonekana kwenye onyesho, pamoja na muda wake uliobaki wa kuendeshwa. Unaweza kubonyeza ENTER ili kusonga mbele mwenyewe hadi kituo kinachofuata

Uendeshaji wa mikono unapokamilika, kidhibiti hurudi kwenye hali ya AUTO na husubiri muda unaofuata uliopangwa wa kuanza kwa programu.

Endesha Programu Mwenyewe

  1. Geuza piga ya programu iwe MANUAL CYCLE.
  2. Programu A inaonekana kwenye onyesho.
  3. Ili kuchagua programu nyingine, bonyeza kitufe cha PROGRAM (ABC) hadi herufi ya programu unayotaka itaonekana kwenye onyesho.
  4. Bonyeza ENTER ili kuanza programu iliyochaguliwa.
    onyoVIDOKEZO: Unaweza "kuweka" programu mbili au tatu ili kufanya kazi mwenyewe kwa kubonyeza ENTER baada ya kuchagua kila programu.
    Kidhibiti huendesha programu zilizowekwa kwa mpangilio (A, kisha B, kisha C), bila kujali mpangilio ulioziweka. Kwa mfano, ikiwa unaanza programu B, kisha ukaweka programu C, kisha programu A, kidhibiti kitamaliza B, na kisha kitaendesha A, na hatimaye C.
  5. Geuza piga ya programu irudi iwe AUTO. Herufi ya programu inayoendeshwa mwenyewe (A, B, au C) inaonekana kwenye onyesho. Programu zozote "zilizowekwa" huwaka hadi zamu yao ya kuendeshwa.
    onyoKUMBUKA: Bajeti ya maji inatumika kwa programu zinazoendeshwa mwenyewe.

Baada ya programu ya mwisho ya mikono kuendeshwa, kidhibiti hurudi kwenye hali ya AUTO na husubiri muda unaofuata uliopangwa wa kuanza kwa programu.

onyoVIDOKEZO: Kuendesha kituo mwenyewe hakuathiri muda/nyakati za uendeshaji wa kituo katika programu za kiotomatiki (A, B, au C).
Uendeshaji wa mikono hughairi uendeshaji wa programu yoyote ya kiotomatiki inayoendelea. Pia, Bajeti ya Maji haiathiri vituo vinavyoendeshwa mwenyewe.

Endesha Programu ya Majaribio

Programu ya majaribio iliyojengwa ndani ya kidhibiti itaendesha kila kituo ambacho kina muda wa umwagiliaji usio sifuri. Unapoendesha programu ya majaribio, kidhibiti huendesha kila kituo kwa mpangilio wa nambari, kutoka chini hadi juu. Unaweza kutumia kipengele hiki kuangalia uendeshaji wa vinyunyizio vyote kwenye mfumo.

  1. Ili kujaribu vituo vyote vya kidhibiti, geuza piga ya programu iwe TEST.
    onyoKUMBUKA: Ikiwa unataka kujaribu kituo kimoja tu (au zaidi), fuata utaratibu katika "Endesha Kituo/Vituo Mwenyewe".
  2. Nambari "2" inaonekana kwenye onyesho, ikiwakilisha jaribio la dakika mbili kwa kila kituo.
  3. Bonyeza au ili kuongeza au kupunguza muda wa kuendesha jaribio. Unaweza kuweka muda wa kuendesha jaribio popote kati ya dakika 1 na 10. Kila kituo kitaendeshwa kwa muda ulioweka hapa.
  4. Bonyeza ENTER ili kuanza jaribio la vituo vyote.
  5. Kisha geuza piga ya programu irudi kwenye nafasi ya AUTO.
    Wakati wa jaribio, nambari ya kila kituo kinachoendeshwa inaonekana kwenye onyesho, pamoja na muda uliobaki wa kuendeshwa wa kituo. Kituo chochote kilichowekwa kwa muda sifuri wa kuendeshwa katika programu zote za kiotomatiki (A, B, au C) kitarukwa katika jaribio la vituo vyote.
    onyoKUMBUKA: Wakati wowote wakati wa jaribio la vituo vyote, unaweza kubonyeza ENTER ili kusonga mbele mwenyewe hadi kituo kinachofuata.

Jaribio la vituo vyote linapokamilika, kidhibiti hurudi kwenye hali ya AUTO na husubiri muda unaofuata uliopangwa wa kuanza kwa programu.

KUFUNGA KIDHIBITI

Ingawa mwongozo huu hutoa maelekezo ya kuunganisha wiring kwenye kidhibiti, kanuni za umeme za eneo lako zinaweza kutofautiana katika mahitaji yao ya usakinishaji sahihi na salama.

onyoKUMBUKA: Kidhibiti hiki lazima kisakinishwe kwa kuzingatia kikamilifu kanuni za umeme za eneo lako.

Kidhibiti cha Ec lazima kisakinishwe ndani ya nyumba pekee.

Chagua Mahali Sahihi

Chagua eneo salama ambapo unaweza kufikia kidhibiti kwa urahisi. Tunapendekeza kuweka kidhibiti katika usawa wa macho katika chumba cha matumizi (karakana, chumba cha kufulia, nk.).

  1. Eneo la kuweka lazima liwe ndani ya futi 5 (mita 1.5) kutoka kwa plagi ya umeme ukutani.
    onyoKUMBUKA: Ili kupunguza usumbufu wa umeme, chagua eneo ambalo ni angalau futi 15 (mita 4.6) kutoka kwa injini za nguvu za juu kama vile viyoyozi, majokofu au pampu za bwawa.
  2. Unapochagua eneo, chagua uso ulio sawa, thabiti wima ili kuweka kidhibiti. Ruhusu kibali cha kutosha kwa mfereji wa umeme na miunganisho chini ya kisanduku cha kidhibiti.

Weka Kidhibiti

  1. Shikilia kiolezo ulichotoa dhidi ya ukuta katika eneo unalotaka la kuweka. Tumia penseli kuashiria eneo la mashimo matatu ya vifungo vya kuweka, kama inavyoonyeshwa kwenye kiolezo.
  2. Tumia msumari kugonga shimo dogo la majaribio kwenye kila alama ya penseli kwa vifungo vya kuweka. Kwa kutumia vifungo vya kuweka vilivyotolewa, endesha vifungo viwili vya juu kwenye ukuta.
  3. Tumia nafasi zenye umbo la shimo la ufunguo nyuma ya kidhibiti kunyongwa kidhibiti kwenye vifungo viwili vya kuweka. Hakikisha shafts za vifungo ziko juu kwenye sehemu nyembamba ya nafasi ya shimo la ufunguo.
  4. Ondoa kifuniko cha chini cha ufikiaji na uendeshe kifungo cha tatu cha kuweka kupitia shimo kwenye paneli ya chini ya ufikiaji ya kidhibiti.

Unganisha Waya Kuu za Umeme

Kidhibiti cha Ec kina transfoma ya nje ambayo hupunguza voltage ya kawaida ya usambazaji hadi 24 VAC ili kuendesha vali za mbali zilizounganishwa na kidhibiti.

onyo
Ili kuepuka mshtuko wa umeme, USIunganishe transfoma hadi utakapo iunganisha kwenye kidhibiti.

Ili kuunganisha kebo ya transfoma kwenye ukanda wa terminal kwenye kabati la kidhibiti:

  1. Hakikisha transfoma HAIJAunganishwa.
  2. Chomeka kiunganishi cha snap kwenye kebo ya transfoma kwenye sehemu ya kuunganisha ya "24VAC" kwenye ukanda wa terminal ya kidhibiti.
  3. Chomeka transfoma kwenye plagi yoyote ya kawaida ya ukuta yenye pini tatu ya 117 VAC. Kwa matoleo ya 230V, ambatisha plagi inayofaa na uchomeke transfoma kwenye chanzo cha umeme cha 230VAC.

Unganisha Waya za Sehemu kwenye Vali za Udhibiti wa Mbali

Waya zinazorudi kwenye kidhibiti kutoka kwa vali za umeme shambani zinaweza kupitishwa kwenye kidhibiti kupitia shimo chini ya kabati.
Mchoro huu unaonyesha uendeshaji mbalimbali wa waya na miunganisho kati ya kidhibiti na vifaa vingine. Kila vali inapaswa kuwa na waya yake ya umeme tofauti. Tumia tu waya iliyoidhinishwa na kanuni kwa madhumuni ya chini ya ardhi, ya voltage ya chini.

  1. Unganisha mwisho mmoja wa waya ya umeme kwenye terminal ya kituo yenye nambari kwenye ukanda wa terminal ya kidhibiti. Unganisha mwisho mwingine wa waya ya umeme kwenye mojawapo ya waya za solenoidi ya vali. Viunganishi vya waya kwenye vali lazima visipitishe maji.
  2. Unganisha waya ya kawaida ya vali kwenye terminal ya "COM" kwenye ukanda wa terminal. Pitisha waya ya kawaida hadi kwenye vali ya mbali zaidi, na uunganishe waya ya kawaida ya vali kwenye waya iliyobaki kwenye kila vali.
  3. Ikiwa mfumo wako unajumuisha vali kuu kwenye usambazaji wake mkuu, au relay ya kuanzisha pampu ya volti 24 (kwa kuamilisha pampu wakati wa umwagiliaji), unganisha waya kutoka kwa kifaa hadi kwenye terminal ya "MV" kwenye ukanda wa terminal ya kidhibiti.
  4. Unganisha waya nyingine kwenye kifaa kwenye waya ya kawaida ya vali.
    onyoKUMBUKA: Kidhibiti hakitoi nguvu kuu kwa pampu.
  5. Hiyo inakamilisha taratibu za kuweka na wiring kwa kidhibiti chako cha Ec. Badilisha kifuniko cha chini cha ufikiaji kwenye kidhibiti, na uko tayari kuanza kupanga. Rejelea "Kupanga Kidhibiti".

UTATUZI WA SHIDA

DALILI KILE AMBACHO HUENDA KILISABABISHA UTATUZI
Skrini ya LCD haina kitu.
  1. Kidhibiti hakipati umeme.
 Rudisha umeme kwenye kidhibiti. Iwapo saa ya sasa haionyeshwi, au programu yako haiko tena kwenye kumbukumbu, programu kidhibiti upya.
  1. Ikiwa unatumia betri, kidhibiti kinaweza kuwa kimeingia katika hali ya "kulala".
 Bonyeza kitufe chochote ili kuamilisha kidhibiti tena.
Skrini ya LCD haina kitu kiasi au kabisa.
  1. Kiwango kikubwa cha umeme au radi huenda viliathiri vifaa vya elektroniki vya kidhibiti.
 Zima kidhibiti na ukate betri ya Volti 9. Acha kidhibiti kitulie kwa dakika mbili au tatu. Kisha unganisha betri tena na uwashe umeme kwenye kidhibiti. Weka upya tarehe na saa kama ilivyoelezwa mwanzo.
Iwapo kiwango kikubwa cha umeme hakikusababisha uharibifu wa kudumu, kidhibiti kitakubali amri za upangaji na kufanya kazi kawaida. Iwapo kidhibiti hakifanyi kazi vizuri, wasiliana na Usaidizi wa Kiufundi wa Rain Bird kwa 800-247-3782. Huko Uropa, au nje ya Marekani wasiliana na muuzaji wako wa Rain Bird.
Skrini inaonyesha kituo kinafanya kazi, lakini umwagiliaji hautokei.
  1. Valve inaweza kuwa na diafragmu yenye kasoro, bandari ya majaribio iliyoziba, au hitilafu nyingine.
 Kagua na urekebishe valve.
Programu haianzi kumwagilia kama ilivyoratibiwa.
  1. Piga ya upangaji imewekwa kwenye nafasi ya ZIMA.
 Weka piga ya upangaji iwe kwenye AUTO.
  1. Muda wa kuanza haujaingizwa vizuri kwa programu.
 Geuza piga hadi PRGM START TIME na uangalie nyakati za kuanza zilizoingizwa kwa programu. Iwapo muda wa kuanza haupo au si sahihi, uingize.
  1. Leo huenda haijawekwa kama siku ya kumwagilia kwa programu.
 Ikiwa leo ni siku ya kumwagilia kwa programu, herufi ya programu inaonekana kwenye skrini. Geuza piga hadi WATER DAY ili uangalie siku za kumwagilia kwa programu. Ikiwa ni lazima, weka siku za kumwagilia.
  1. Usambazaji wa maji huenda umezimwa.
 Hakikisha njia ya usambazaji wa maji ina shinikizo.
Kituo fulani hakiwashi kama ilivyoratibiwa.
  1. Muda wa kuendesha haujawekwa kwa kituo.
 Geuza piga ya upangaji hadi STATION RUN TIME ili uangalie nyakati za kuendesha zilizowekwa kwa kituo.
  1. Mzunguko mfupi katika solenoidi au waya za valve umezima kituo.
 Tambua na urekebishe hitilafu katika saketi ya umeme.
  1. Muda wa kuanza haujaingizwa kwa programu iliyopewa kituo.
 Geuza piga hadi PRGM START TIME na uangalie nyakati za kuanza zilizoingizwa kwa programu. Iwapo muda wa kuanza wa kituo haupo, uingize.
Kumwagilia huanza wakati haifai.
  1. Muda wa kuanza wa programu usiohitajika huenda uliingizwa.
 Geuza piga hadi PRGM START TIME na uangalie ikiwa programu zozote zina muda wa kuanza usiohitajika. Angalia maagizo ya kuweka na kufuta nyakati za kuanza.
Kumwagilia hakusimami kama ilivyoratibiwa.
  1. Programu huenda zimewekwa kwa bahati mbaya kuingiliana.
 Angalia ikiwa muda wa kuanza wa programu nyingine ulianza wakati wa mzunguko wa kuendesha wa programu iliyotangulia. Programu iliyoingiliana itafuata mara moja ile ya awali. Programu upya ikiwa ni lazima.
  1. Valve imekwama katika nafasi ya wazi.
 Geuza piga ya upangaji hadi OFF na usubiri sekunde 10-20. Iwapo umwagiliaji haukomi, zima valve mwenyewe na urekebishe valve.
Skrini ya LCD inaonyesha "Err."
  1. Kivunja saketi kiotomatiki kimetambua tatizo la umeme.
 "Err" kwenye skrini inaonyesha mzunguko mfupi au upakiaji mwingi wa umeme kwenye kituo fulani. Nambari ya kituo pia inapaswa kuonyeshwa. Kwa mfano, "2 Err" inamaanisha tatizo liko katika saketi ya Kituo cha 2.
Kawaida, mzunguko mfupi uko kwenye solenoidi kwenye valve ya umeme, lakini mizunguko mifupi pia inaweza kutokea kwenye viunganishi vya waya kwenye valve. Mara kwa mara, waya za shambani zilizokatwa au "zilizochubuliwa" zinaweza kusababisha mzunguko mfupi. Relay kubwa ya kuanzisha pampu pia inaweza kutoa upakiaji mwingi wa muda ambao unaweza kutambuliwa na kidhibiti.
Tafuta na urekebishe chanzo cha mzunguko mfupi. Angalia "Kivunja Saketi cha Uchunguzi" kwa maagizo ya kuondoa kiashiria cha tatizo kutoka kwenye skrini na kujaribu kituo.
Skrini ya LCD inaonyesha "Err" kwa sekunde chache na kisha inaonyesha kituo kikifanya kazi kwa sekunde chache.
  1. Sawa na Chanzo #15.
 Angalia marekebisho ya Chanzo #15.

Una swali, tatizo, au maoni? Nchini Marekani, piga simu kwa Usaidizi wa Kiufundi wa Rain Bird kwa 800-247-3782. Nje ya Marekani, wasiliana na muuzaji wako wa Rain Bird.

Chapa

© 2000 Rain Bird Sprinkler Mfg. Corp.
® Alama ya biashara iliyosajiliwa ya Rain Bird Sprinkler Mfg. Corp.

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa Kidhibiti cha Rain Bird E-6C

Lugha zinazopatikana

Miongozo Inayohusiana na Rain Bird E-6C

Jedwali la Yaliyomo
