Logitech G920/G29 - G Serisi Driving Force Yarış Direksiyonu Kullanım Kılavuzu

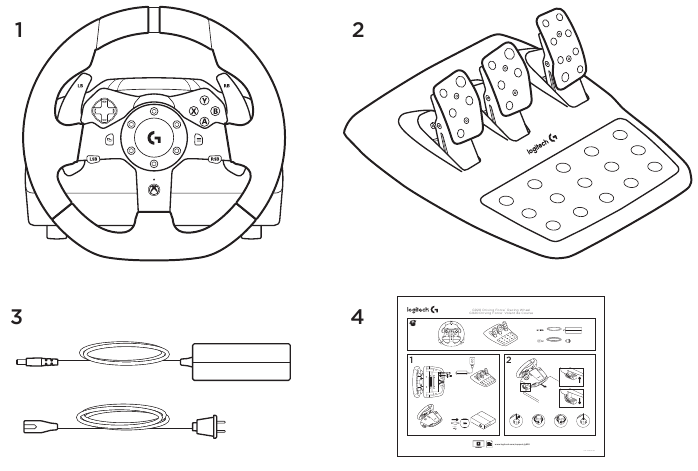

Kutunun İçinde Neler Var

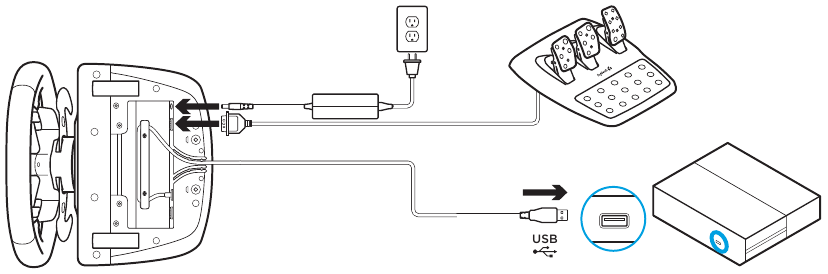

Kurulum

Güç adaptörünü ve USB kablolarını gösterildiği gibi takın.

Yarış Direksiyonunuz sisteminize her bağlandığında, kalibre etmek için tamamen her iki yana ve ardından merkeze dönecektir. Bu kalibrasyon tamamlandığında direksiyonunuz hazır olacaktır.

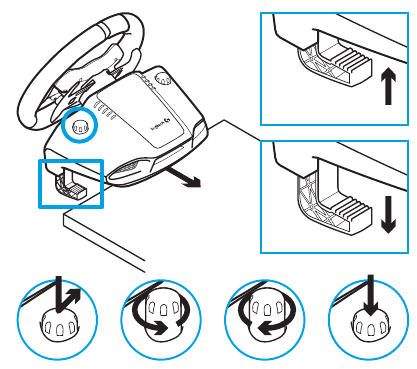

Montaj kelepçeleri

G920 Driving Force Yarış Direksiyonu, bir masaya monte etmek için dahili bir kelepçe sistemine sahiptir.

Kilitlemek veya kilidini açmak için kelepçe düğmelerini aşağı itin ve döndürün.

Kelepçeleri sıkmak veya gevşetmek için kelepçe düğmelerini döndürün.

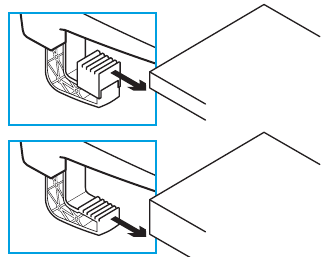

Not: Daha kalın masalara takmak için kelepçe uzatıcıları çıkarılmalıdır.

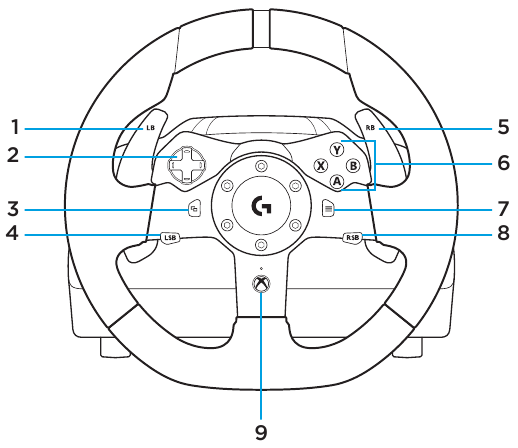

Düğmeler

2. Yön tuşu
3. Görünüm düğmesi (View button)
4. Sol çubuk düğmesi (Left stick button)
5. Sol tampon
6. A, B, X, Y düğmeleri
7. Menü düğmesi (Menu button)
8. Sağ çubuk düğmesi (Right stick button)
9. Xbox düğmesi (Xbox button)

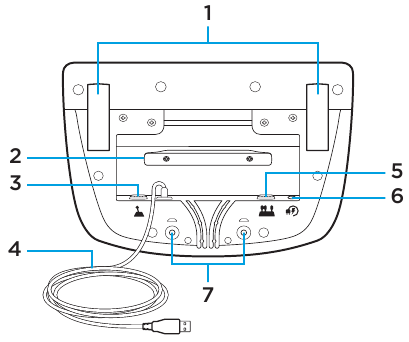

Bağlantılar ve montaj noktaları

1. Montaj kelepçeleri
2. Kablo yönetim kıskacı
3. İsteğe bağlı vites kolu bağlantısı (DB-9 erkek)
4. USB kablosu
5. Pedal ünitesi bağlantısı (DB-9 dişi)
6. Güç bağlantısı
7. Cıvata montaj noktaları (M6X1 cıvataları kullanır)

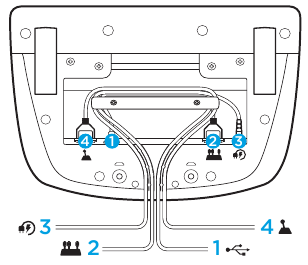

Optimum kablo yönlendirme

USB ve pedal kabloları (1, 2) iç kanallardan geçirilmelidir.

Güç ve isteğe bağlı vites kolu kabloları (3, 4) dış kanallardan geçirilmelidir.

Kablolar, gevşekliği almak için kablo yönetim kıskacının etrafına birden çok kez sarılabilir.

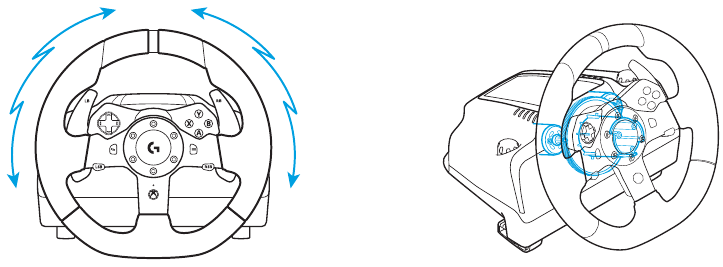

Force feedback

Yarış Direksiyonunuz, desteklenen oyunlar ve sistemlerle force feedback sağlayacak çift motor içerir.

Not: Yarış direksiyonunuz, yüksek sıcaklıkta çalışma koşullarında korumak için bir aşırı ısınma koruma devresine sahiptir. Nadir durumlarda, kontroller çalışmaya devam ederken force feedback özellikleri kullanım sırasında kapanabilir. Bu meydana gelirse, direksiyonun soğumasını bekleyin ve fişini çekerek kapatın. Bu sık sık meydana gelirse, ürün desteğiyle iletişime geçin.

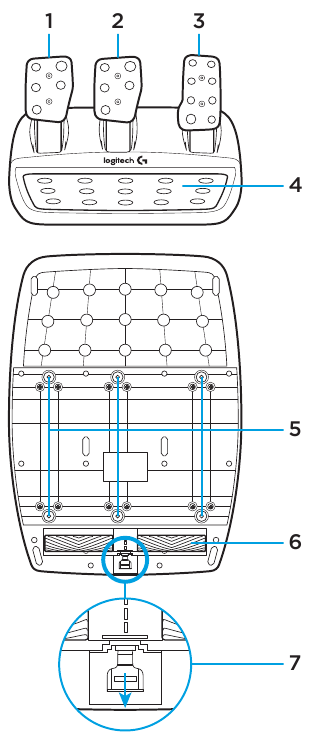

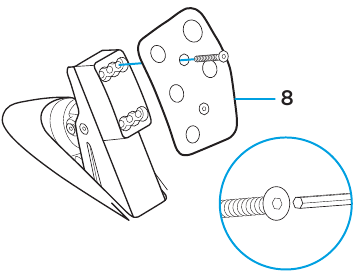

Pedal ünitesi
