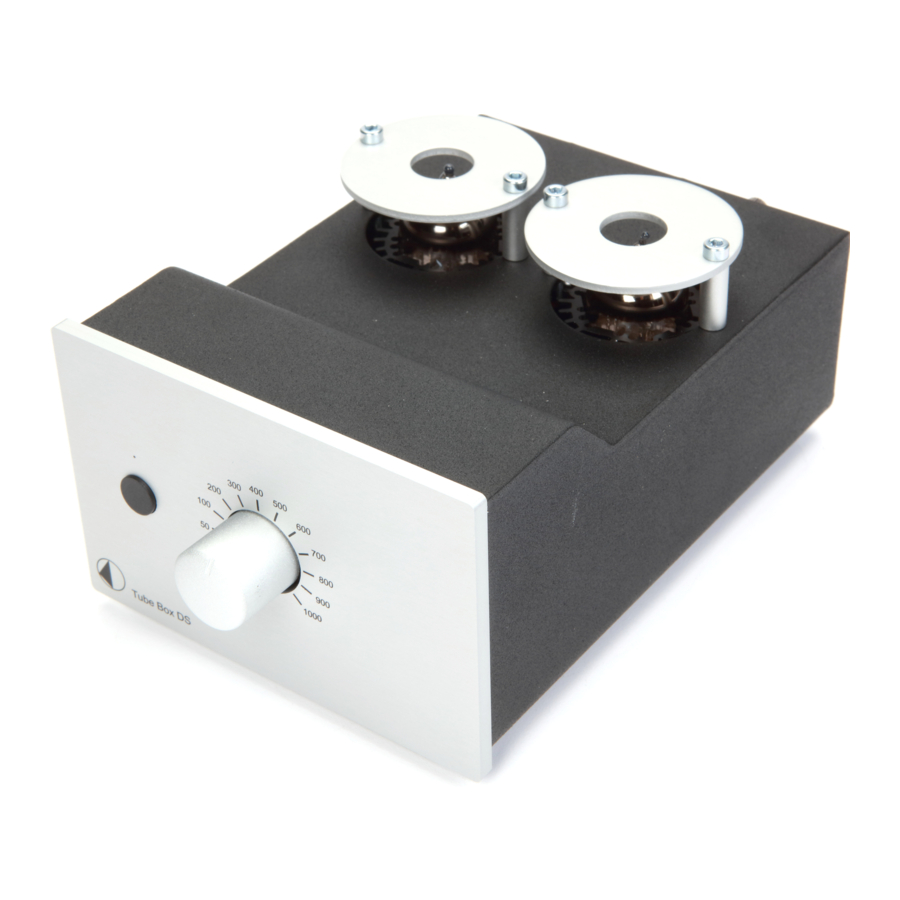

Pro-Ject Audio Systems Tube Box DS - Amplifikatör Kılavuzu
Maksimum performans ve güvenilirlik elde etmek için lütfen bu kullanım talimatlarını dikkatlice inceleyin.
Kullanıcı, ünite veya olası yanlış kullanım için bir tehlike uyarısı.
Önemli uyarı.
Güvenlik talimatları
AC priz voltajları ülkeden ülkeye değişir. Şebekeye bağlamadan önce, bölgenizdeki voltajın güç kaynağı üzerinde yazılı voltaj gereksinimlerini karşıladığından emin olun.
Güç kaynağı, üniteyi şebekeden ayırmak için kullanılır. Güç kaynağının her zaman kolayca erişilebilir olduğundan emin olun. Elleriniz ıslak veya nemliyken asla cihaza veya güç kaynağına dokunmayın.
Cihazın veya güç kaynağının içine sıvı girmesine izin vermeyin. Cihazın üzerine veya yakınına çiçek vazosu gibi sıvı içeren herhangi bir nesne asla yerleştirmeyin. Cihazın veya güç kaynağının üzerine asla sıvı dökmeyin. Cihazın üzerine veya yakınına asla yanan mum gibi açık alev kaynakları yerleştirmeyin. Ürün nemli veya ıslak yerlerde, küvet, lavabo, yüzme havuzu veya benzeri koşulların yanında kullanılmamalıdır.
Subsonik Filtre
Ayarlar
Giriş kazancını, giriş kapasitansını ve giriş empedansını ayarlamak için ünitenin arkasındaki dip anahtarlarını ve ön taraftaki döner kontrolü kullanın. Lütfen her iki kanalı da eşit olarak ayarlayın.
Ayarları değiştirmek için ünitenin güç kaynağından ve amplifikatörden bağlantısı kesilmelidir.
Tipik ayar örnekleri
Ortofon 2M Red (MM)
| giriş kazancı 40dB, giriş kapasitansı 147pF, giriş empedansı 47kohms |  |
Ortofon X5-MC (Yüksek Çıkışlı MC)
| giriş kazancı 50dB, giriş kapasitansı 367pF, giriş empedansı 47kohms |  |
Ortofon Rondo Red (Düşük Çıkışlı MC)
| giriş kazancı 60dB, giriş kapasitansı *, giriş empedansı 10ohms. * Giriş kapasitansı, düşük çıkışlı MC kartuşları için önemsizdir |  |

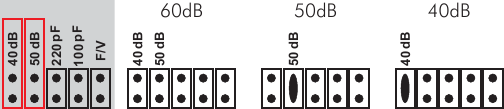

Giriş kazancı
Giriş empedansı, değişken – düşük çıkışlı MC kartuşları
* Giriş kapasitansı, düşük çıkışlı MC kartuşları için önemsizdir

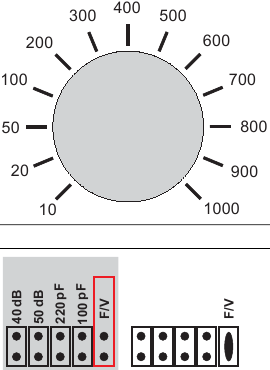

F/V üzerindeki jumper takılmalıdır – aşağıdaki çizime bakın

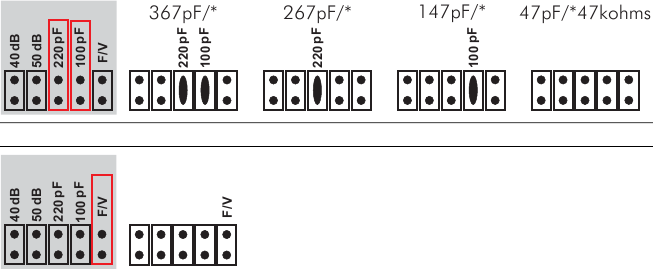

Giriş kapasitansı, değişken – yüksek çıkışlı MC ve MM kartuşları
F/V üzerinde jumper yok – aşağıdaki çizime bakın
Kartuşunuzun hangi türde olduğunu öğrenmek için lütfen kartuşunuzla birlikte gelen literatüre bakın. Kartuşlar için olan literatürde ayrıca doğru giriş empedansı (düşük çıkışlı MC kartuşları) ve kartuşun çalışmak üzere tasarlandığı doğru giriş kapasitansı (yüksek çıkışlı MC ve MM kartuşları) belirtilmelidir. Şüpheniz varsa lütfen satıcınıza danışın.

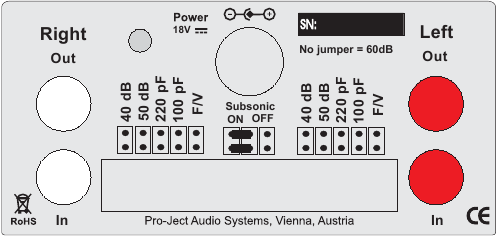

Konektörler
Fono amplifikatörü güç kaynağından ayrıyken tüm bağlantıları yapın.
Fono amplifikatörünün çıkışını amplifikatördeki bir fono girişine (bazen gram, disc veya RIAA olarak etiketlenir) bağlamayın.
Üniteyle birlikte verilen güç kaynağı dışında asla başka bir güç kaynağı kullanmayın.
Pikapı bağlama
Tona kolu sinyal kablosunu fono amplifikatörünün In (Giriş) kısmına bağlayın. Pikabı kullanırken uğultu sorunları yaşarsanız topraklama kablosu vida terminaline bağlanabilir.
Amplifikatöre bağlantı
Fono amplifikatörünün Out (Çıkış) kısmını amplifikatörünüzdeki bir hat girişine (AUX, CD, Tuner, Tape veya Video gibi) bağlayın.
Şebeke güç bağlantısı
Güç kaynağının düşük voltajlı fişini, güç kaynağını şebekeye bağlamadan önce fono amplifikatörünün Power 18V
soketine bağlayın.
Beklemeden açmak veya beklemeye almak için
Ön panelin sol tarafındaki anahtar, üniteyi açar veya tekrar bekleme moduna alır. Bekleme anahtarının üzerindeki mavi LED, ünitenin açık olduğunu gösterir.
Olası yanlış kullanım ve arıza koşulları
Bir veya her iki kanalda sinyal yok:
Çalar ve fono amplifikatörü veya amplifikatör arasında bağlantı yok. Bunun nedeni arızalı bir fiş, kopuk tel veya lehim bağlantısı veya sadece gevşek fiş/soket bağlantısı olabilir.
Güçlü uğultu:
Kartuş veya koldan, veya kol kablosundan fono amplifikatörüne toprak bağlantısı yok veya toprak döngüsü.
Çok sessiz veya çok yüksek veya bozuk çıkış:
Giriş kazancı yanlış ayarlanmış - giriş aşırı yükleniyor veya yetersiz yükseltiliyor.
Teknik özellikler Pro-Ject Tube Box DS
A Düşük çıkışlı MC kartuşları için tipik, B MM veya yüksek çıkışlı MC kartuşları için tipik
* Giriş kapasitansı, düşük çıkışlı MC kartuşları için önemsizdir
| Tüpler: | 2 x ECC83 (12AX 7A) |
| Giriş empedansı, değişken: | kademesiz 10ohms - 1.000ohms A |
| Giriş kapasitansı/empedansı: | 47pF, 147pF, 267pF ve 367pF */47kohms B |
| Giriş kazancı: | 40dB ve 50dB B / 60dB A |
| Gürültü tabanı: | 93dB (A ağırlıklı) |
| THD: | <0.1% |
| De-emphasis eğrileri doğruluğu: | 20Hz - 20kHz / maks. 0,5dB |
| Subsonik filtre: | 20Hz'de 18dB/oktav ile |
| Giriş: | 1 çift RCA/fono soketi |
| Hat seviyesi çıkışı: | 1 çift RCA/fono soketi |
| Harici güç kaynağı: | 18V/1.000mA DC, ülkenizin şebeke kaynağı için uygun |
| Güç tüketimi: | 490mA DC, beklemede <1W |
| Boyutlar G x Y x D (soketlerle D): | 103 x 72 x 144 (156)mm |
| Ağırlık: | güç kaynağı olmadan 1.100g |
Servis
Yukarıdaki bilgilere rağmen hafifletemediğiniz veya tanımlayamadığınız bir sorunla karşılaşırsanız, daha fazla tavsiye için lütfen satıcınızla iletişime geçin. Sorun ancak çözülemediğinde ünite ülkenizdeki sorumlu distribütöre gönderilmelidir.
Garanti
Üretici, bu kullanım talimatlarına uyulmamasından kaynaklanan hasarlardan hiçbir sorumluluk kabul etmez. Yetkisiz kişiler tarafından ürünün herhangi bir parçasında yapılan değişiklik veya değişiklik, üreticiyi müşterinin yasal haklarının üzerinde ve ötesinde herhangi bir yükümlülükten kurtarır.
Telif hakkı
PRO-JECT, H. Lichtenegger'in Tescilli Ticari Markasıdır.
Bu kılavuz şunun tarafından üretilmiştir: Audio Trade GmbH Copyright © 2012. Tüm hakları saklıdır.
Bilgiler, baskıya girildiği sırada doğruydu. Üretici, teknik geliştirme sürecini sürdürmek için gerekli görüldüğü takdirde, teknik özelliklerde önceden bildirimde bulunmaksızın değişiklik yapma hakkını saklı tutar.
