Danby DWC057A1BSS - 60 Şişe Ankastre Şarap Soğutucu Kullanım Kılavuzu

İçerikler

1 Önemli Güvenlik Bilgileri
- 1.1 GÜVENLİK GEREKSİNİMLERİ
- 1.2 TOPRAKLAMA TALİMATLARI
2 KURULUM TALİMATLARI
3 ÖZELLİKLER
4 KONTROL PANELİ
5 FONKSİYON TALİMATI
6 İÇ AYDINLATMA
7 SAKLAMA TALİMATLARI
8 BUZ ÇÖZME
9 GÜÇ KESİNTİSİ
10 TAŞIMA
11 KAPI YÖNÜ DEĞİŞTİRME TALİMATLARI
12 BAKIM & ONARIM
13 SORUN GİDERME
- 13.1 SIKÇA SORULAN SORULAR
- 13.2 HATA KODLARI
14 Referanslar
15 Kılavuzu indir
16 Diğer Dillerde

Önemli Güvenlik Bilgileri

TÜM GÜVENLİK TALİMATLARINI OKUYUN VE UYUN

GÜVENLİK GEREKSİNİMLERİ

Yangın veya patlama riski. Yanıcı soğutucu akışkan kullanılmıştır. Soğutucu akışkan borusunu delmeyin.

Ürün hasarını veya güvenlik sorunlarını en aza indirmek için servis işlemlerinin fabrika yetkili servis personeli tarafından yapıldığından emin olun.
Bu ürüne servis yapmaya çalışmadan önce onarım kılavuzuna veya kullanıcı kılavuzuna başvurun. Tüm güvenlik önlemlerine uyulmalıdır.
Federal veya yerel düzenlemelere uygun olarak uygun şekilde atın.
Taşıma talimatlarına dikkatlice uyun.
Bu cihazda yanıcı itici gaz içeren aerosol kutuları gibi patlayıcı maddeler saklamayın.

Cihazın gövdesindeki veya ankastre yapıdaki havalandırma açıklıklarını tıkanıklıktan uzak tutun.
Buz çözme sürecini hızlandırmak için üretici tarafından tavsiye edilenler dışında mekanik cihazlar veya başka araçlar kullanmayın.
Soğutucu akışkan devresine zarar vermeyin.
Üretici tarafından tavsiye edilmedikçe, cihazın yiyecek saklama bölmelerinin içinde elektrikli cihazlar kullanmayın.

Çocukların cihazla oynamadığından emin olmak için gözetim altında tutulmalıdırlar.

Çocukların sıkışma riski. Eski bir cihazı atmadan önce:

Kapağı veya kapağı çıkarın.
Çocukların kolayca içeri tırmanmasını önlemek için rafları yerinde bırakın.

Bu cihaz, fiziksel, duyusal veya zihinsel yetenekleri farklı veya azalmış olan veya deneyim veya bilgi eksikliği olan (çocuklar dahil) kişiler tarafından, güvenliklerinden sorumlu bir kişi tarafından cihazı çalıştırmak için gözetim veya eğitim almadıkça kullanılmak üzere tasarlanmamıştır.

Bu cihaz, aşağıdakiler gibi ev ve benzeri uygulamalarda kullanılmak üzere tasarlanmıştır:

Mağazalarda, ofislerde ve diğer çalışma ortamlarındaki personel mutfak alanları;
Çiftlik evleri ve otellerde, motellerde ve diğer konut tipi ortamlardaki müşteriler tarafından;
Oda ve kahvaltı tipi ortamlar;
Catering ve benzeri perakende dışı uygulamalar.

TOPRAKLAMA TALİMATLARI

Bu cihaz topraklanmalıdır. Topraklama, elektrik akımı için bir kaçış kablosu sağlayarak elektrik çarpması riskini azaltır.

Bu cihaz, 3 uçlu fişe sahip bir topraklama kablosu olan bir kabloya sahiptir. Güç kablosu, uygun şekilde topraklanmış bir prize takılmalıdır. Priz 2 uçlu bir duvar prizi ise, uygun şekilde topraklanmış 3 uçlu bir duvar prizi ile değiştirilmelidir. Seri derecelendirme plakası, cihazın tasarlandığı voltajı ve frekansı gösterir.

Topraklama fişinin yanlış kullanımı elektrik çarpması riskine neden olabilir. Topraklama talimatları tam olarak anlaşılmadıysa veya cihazın uygun şekilde topraklanıp topraklanmadığı konusunda şüphe varsa, kalifiye bir elektrikçiye veya servis temsilcisine danışın.

Cihazınızı uzatma kablolarına veya aynı duvar prizinde başka bir cihazla birlikte bağlamayın. Güç kablosunu eklemeyin. Hiçbir koşulda güç kablosundan üçüncü topraklama ucunu kesmeyin veya çıkarmayın. Uzatma kabloları veya topraklanmamış (iki uçlu) adaptörler kullanmayın.

Güç kaynağı kablosu hasar görürse, tehlikeyi önlemek için üretici, servis temsilcisi veya benzeri kalifiye bir kişi tarafından değiştirilmelidir.

KURULUM TALİMATLARI

YER

Cihazı taşırken iki kişi kullanılmalıdır.
Kurulumdan önce iç ve dış ambalajı çıkarın. Cihazın dışını yumuşak, kuru bir bezle ve içini ılık, ıslak bir bezle silin.
Cihazı, tamamen yüklendiğinde destekleyecek kadar güçlü bir zemine yerleştirin.
Elektrik tüketimini artırabileceğinden, cihazı doğrudan güneş ışığına veya soba veya ısıtıcı gibi ısı kaynaklarının yakınına yerleştirmeyin. Aşırı soğuk ortam sıcaklıkları da cihazın düzgün çalışmamasına neden olabilir.
Cihazı su yakınında, örneğin ıslak bir bodrumda veya lavabo yakınında kullanmayın.
Bu cihaz yalnızca evde kullanım için tasarlanmıştır. Sıcaklık kontrollü olmayan (garajlar, verandalar, araçlar vb.) yerler dahil olmak üzere dış mekan kurulumu için tasarlanmamıştır.
Cihazı bir güç kaynağına bağlamadan önce, yaklaşık 6 saat dik konumda bekletin. Bu, taşıma sırasında soğutma sisteminde bir arıza olasılığını azaltacaktır.
Bu cihaz 23,8 inç (60,5 cm) genişliğinde, maksimum ayak yüksekliğinde 34,7 inç (88,2 cm) yüksekliğinde ve tutamak dahil 25,4 inç (64,5 cm) derinliğindedir.

ÖN HAVALANDIRMA

Bu cihaz önden havalandırmalıdır. Yüksek çalışma sıcaklıklarına, daha yüksek enerji kullanımına ve olası sistem aşırı ısınmasına ve arızasına neden olacağından ön hava deliğini kapatmayın.

TESVİYE TALİMATLARI

Cihazın altında, cihazın düz olduğundan emin olmak için yukarı veya aşağı çevrilebilen ayarlanabilir bir ayak vardır. Gürültüyü ve titreşimi en aza indirmek için cihazın düz olması önemlidir. Cihazı düzleştirmek için:

Ayağın üst kısmı şasinin altına değene kadar tesviye ayağını saat yönünün tersine sonuna kadar çevirin.
Cihaz düz olana kadar tesviye ayağını yavaşça saat yönünde çevirin.

KAPI KOLU MONTAJI

Cihaz, hasardan korumak için kapı kolu kabinin içinde gönderilir. Son kullanıcı tarafından monte edilmelidir.

Kapı kolunu kapıdaki sütuna yerleştirin.
Sıkıca oturana kadar kapı kolunun yanındaki vidaları sıkın.

MUHAFAZANIN HAZIRLANMASI

Kurulum sırasında eldiven ve güvenlik gözlüğü takılmalıdır.

Cihazın bir köşeye veya doğrudan bir duvarın yanına kurulması önerilmez. Rafların tam olarak uzatılmasına izin vermek için kapının 90°'den fazla açılması gerekecektir. Üniteyi bir duvarın yanına veya bir köşeye yerleştirmek gerekirse, kapının açılmasına izin vermek için duvar ile cihaz arasında en az 2-4 inç (5-10 cm) boşluk bırakın.

Kabin açıklığı en az 24 inç (61 cm) genişliğinde, 35 inç (88,9 cm) yüksekliğinde ve 25 inç (63,5 cm) derinliğinde olmalıdır.

Not:
Listelenen derinlik gereksinimi, elektrik prizinin bitişik kabinde bulunduğunu veya arka duvara gömme monte edildiğini, muhafazanın içine yüzeye monte edilmediğini varsaymaktadır.

Elektrik prizi bitişik kabinin içindeyse, güç kablosunu geçirmek için 1,5 inç (3,8 cm) çapında bir delik açın. Kabin duvarı metal ise, delik kenarı bir burç veya rondela ile kaplanmalıdır.

GEREKLİ ARAÇLAR

Güvenlik gözlüğü
Eldivenler
Mezura
Marangoz gönyesi
Su terazisi
El feneri
Delik ucu olan elektrikli matkap

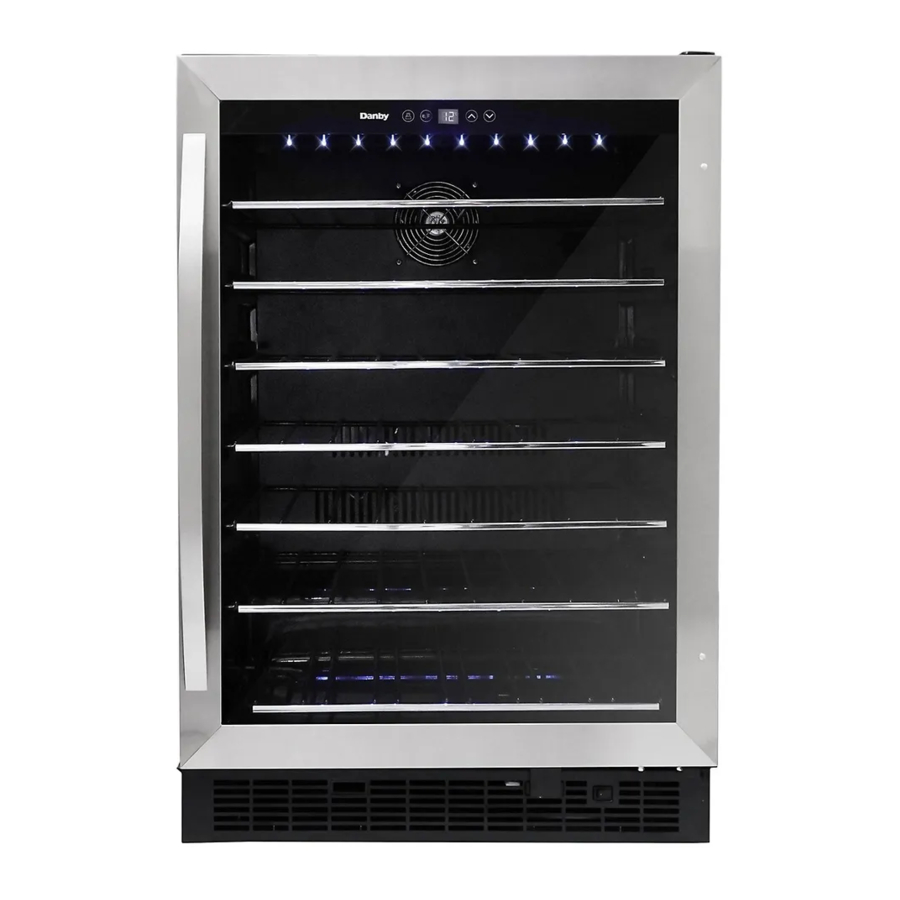

ÖZELLİKLER

Low-E Cam Kapı:
Isıyı yansıtmak ve emmek için kullanılan Low-E cam.
Elektronik Ekran ve Kontroller:
Şarap soğutucusunun sıcaklığını görüntülemek ve ayarlamak için.
Manyetik Kapı Contaları:
Sıkı oturan contalar, tüm soğutma gücünü ve nem seviyelerini korur.
Tel Raflar
Kapı Kolu
Öne Monte Egzoz:
Entegre (ankastre) uygulamalara izin verir.
Işık Anahtarı:
Cihazın içinin sürekli aydınlatılmasına izin verir.
Tesviye Ayakları:
Cihazı düzleştirmek için ayarlayın.
İç Işık (gösterilmiyor):
Mavi LED aydınlatma, akkor ampulün ısısı olmadan iç mekanı aydınlatır.

KONTROL PANELİ

Kilit Düğmesi:
Kontrol paneli, 3 dakika işlem yapılmadığında otomatik olarak kilitlenir. Kontrol paneli kilitliyken hiçbir düğmeye basılamaz. Kontrol panelinin kilidini açmak için kilit düğmesini 3 saniye basılı tutun.
°C / °F: Düğme:
Sıcaklık ekranını °C ve °F arasında değiştirmek için basın.
Sıcaklık Ekranı:
Ayarlanan sıcaklığı gösterir. Kontrol paneli kilitliyken bir düğmeye basılırsa, "Lc" gösterilir.
Yukarı ve Aşağı Düğmeleri:
Ayarlanan sıcaklığı 1° artışlarla artırmak veya azaltmak için kullanılır.

FONKSİYON TALİMATI

Varsayılan sıcaklık ayarı 54°F (12°C)'dir. Varsayılan sıcaklık ölçeği °C'dir. Sıcaklık ölçeğini değiştirmek için °C / °F düğmesine basın.

Sıcaklık en düşük 41°F (5°C) veya en yüksek 64°F (18°C) olarak ayarlanabilir.

Cihazın içindeki gerçek sıcaklık, ortam sıcaklığına, kapının ne sıklıkla açıldığına ve cihaza son zamanlarda kaç tane sıcak şişe eklendiğine bağlı olarak değişebilir.

İÇ AYDINLATMA

İç aydınlatma, kapı açıldığında veya kapatıldığında varsayılan olarak açılıp kapanacaktır.

Işık anahtarı, kapı hem açık hem de kapalıyken ışığı sürekli yanacak şekilde ayarlamak için kullanılabilir.

Kapı 10 dakikadan fazla açık kalırsa, iç aydınlatma otomatik olarak kapanacaktır.

SAKLAMA TALİMATLARI

Bu cihazın maksimum kapasitesi 60 (750 ml) şarap şişesidir. Maksimum 60 şişe saklama kapasitesine ulaşmak için:

Şişeleri sırayla baş-kuyruk şeklinde yerleştirmek gerekecektir. Bu, her rafta dokuz adet 750 ml'lik şişenin ve altta altı şişenin saklanmasına olanak tanıyarak toplam 27 şarap şişesi saklama kapasitesi sağlar.

BUZ ÇÖZME

Bu ünite otomatik buz çözme fonksiyonu ile donatılmıştır ve manuel buz çözme gerektirmez. Cihazdan gelen buz çözme suyu, kompresörün üzerinde bulunan bir damlama tepsisine yönlendirilir. Kompresörden gelen ısı transferi, buz çözme suyunun buharlaşmasına neden olur.

GÜÇ KESİNTİSİ

Çoğu elektrik kesintisi birkaç saat içinde düzeltilir ve kapıyı açma sayısını en aza indirirseniz cihazınızın sıcaklığını etkilememelidir. Elektrik daha uzun süre kesilecekse, içeriğinizi korumak için uygun adımları atın.

Not:
Çalışma kesintiye uğradıysa, cihazı yeniden başlatmayı denemeden önce 3 ila 5 dakika bekleyin.

TAŞIMA

Cihazın boş olduğundan emin olun.
Rafları bantla sabitleyin.
Kapıyı bantla sabitleyin.
Hasarı önlemek için ayarlanabilir ayağı tabana kadar çevirin.
Cihazın dışını bir battaniye veya benzeri bir eşya ile koruyun.
Nakliye sırasında cihazın dik konumda kaldığından emin olun.
Cihaz nakliye sırasında sırt üstü veya yan tarafına yerleştirilirse, varış noktasına ulaştıktan sonra iç bileşenlere zarar vermemek için prize takmadan önce 6 saat dik konumda kalmasına izin verin.

KAPI YÖNÜ DEĞİŞTİRME TALİMATLARI

Montaj için bileşenler

Sağ alt menteşe
Eksen vidaları
Sağ menteşe ekseni
Aktüatör
Sağ üst menteşe
Menteşe vidaları
Sol üst menteşe
Sol alt menteşe
Sol menteşe ekseni
Kulp sabitleme sütunu
Civata

Cihaz herhangi bir süre boyunca sırt üstü veya yan tarafına yerleştirilirse, iç bileşenlere zarar vermemek için prize takmadan önce 6 saat dik konumda kalmasına izin verilmelidir.

Sağ menteşe eksenini sağ alt menteşeye sabitleyen iki vidayı sökün. Kapıyı sağ üst menteşeden çıkarmak için alttan dışarı doğru kaydırın.
Sağ üst menteşeyi kabinden çıkarın.
Vida deliği kapaklarını kabinin sol üst tarafından çıkarın ve sol üst menteşeyi takın. Vida deliği kapaklarını kabinin sağ üst tarafındaki vida deliklerine yerleştirin.
Menteşe deliği kapağını kapının sol üst tarafından çıkarın ve kapının sağ üst tarafındaki menteşe deliğine yerleştirin. Kapıyı sol üst menteşeye takın.
Kapının altını sol alt menteşe ile hizalamak için üniteye doğru kaydırın. Kapıyı sol alt menteşeye sabitlemek için sol menteşe eksenini takın.
Birlikte verilen altıgen anahtarı kullanarak kulpun yan tarafındaki vidayı gevşetin. Kulpu çıkarın. Kapı contasını, cıvatayı ve kapının sol tarafındaki kulp sabitleme sütununu çıkarın. Cıvatayı ve kulp sabitleme sütununu kapının sağ tarafına takın. Kapı contasını takın. Aynı vidaları kullanarak kulpu kapının sağ tarafına takın.

Not:
Menteşe eksenini sabitlemek için vidaları sıkmadan önce, kapının üst kısmının kabinin üst kısmı ile aynı hizada olduğundan, kapının altındaki aktüatörün kabindeki anahtarla temas ettiğinden ve lastik contanın kabinle her tarafında iyi bir sızdırmazlık sağladığından emin olun.

BAKIM & ONARIM

TEMİZLİK

Temizlemeden önce cihazın fişinin çekildiğinden emin olun.

Cihazın içini temizlemek için yumuşak bir bez ve bir litre suya bir çorba kaşığı karbonat veya hafif bir sabun çözeltisi veya biraz hafif deterjan kullanın.
Çıkarılabilir rafları hafif bir deterjan çözeltisi içinde yıkayın, ardından kurulayın ve yumuşak bir bezle silin.
Dışını yumuşak, nemli bir bez ve biraz hafif deterjanla temizleyin.
Kapının kabine karşı sızdırmazlık sağladığı alanı temiz tutmak önemlidir. Bu alanı sabunlu bir bezle temizleyin. Nemli bir bezle durulayın ve kurumaya bırakın.

Not:
Cihaz üzerinde amonyak veya alkol içeren temizleyiciler kullanmayın. Amonyak veya alkol, cihazın görünümüne zarar verebilir. Cihazın herhangi bir yerinde asla ticari veya aşındırıcı temizleyiciler veya keskin nesneler kullanmayın.

TATİL

Kısa tatiller: Üç haftadan kısa tatillerde cihazı çalışır durumda bırakın.
Uzun tatiller: Cihaz birkaç ay kullanılmayacaksa, tüm eşyaları çıkarın ve cihazı kapatın. İçini iyice temizleyin ve kurulayın. Koku ve küf oluşumunu önlemek için kapıyı hafifçe açık bırakın, gerekirse açık kalmasını sağlayın.

BERTARAF

Bu cihaz normal evsel atık olarak işlem görmemelidir, elektrikli bileşenlerin geri dönüşümü için uygun atık toplama noktasına götürülmelidir. Yerel atık toplama noktaları hakkında bilgi için, yerel atık toplama kurumunuzla veya devlet dairenizle iletişime geçin.

SORUN GİDERME

SIKÇA SORULAN SORULAR

Güç yok

Bir sigorta atmış veya devre kesici atmış olabilir
Fiş prize tam olarak takılmamış

İç sıcaklık yeterince soğuk değil veya cihaz sürekli çalışıyor

Kapı düzgün kapanmıyor veya aşırı açılıyor
Egzoz havalandırması tıkalı
Yakın zamanda dolaba büyük miktarda ılık şişe eklendi
Isı kaynağına veya doğrudan güneş ışığına yakın
Ortam sıcaklığı veya nem çok yüksek
Olası sistem kaçağı, evaporatör fanı arızası veya kompresör arızası

Dolap veya kapı üzerinde yoğuşma

Kapı düzgün kapanmıyor veya aşırı açılıyor
Ortam sıcaklığı veya nem çok yüksek

HATA KODLARI

CO	kontrol sistemi iletişim hatası
E1	iç sensör arızası
E2	buz çözme sensörü arızası
dr	kapı 1 dakikadan uzun süre açık
EH	iç sıcaklık, ayarlanan sıcaklıktan 8 derece daha yüksek ve bu durum 30 dakikadan uzun sürüyor
EL	iç sıcaklık, ayarlanan sıcaklıktan 8 derece daha düşük ve bu durum 30 dakikadan uzun sürüyor
Lc	kontrol paneli kilitli

Hata kodları ekranda 5 dakikadan uzun süre görünürse, güç sıfırlaması sorunu düzeltebilir. Cihazın fişini çekin, 5 dakika bekleyin ve ardından cihazı tekrar takın. Güç sıfırlamasından sonra hata kodu devam ederse, tüketici hizmetleri veya yetkili bir servis temsilcisi ile iletişime geçin.

"Lc" hata kodu durumunda, kontrol paneli kilitlidir. Kontrol panelinin kilidini açmak için kilit düğmesini 3 saniye basılı tutun.

Danby Products Limited, Guelph, Ontario, Canada N1H 6Z9
Danby Products Inc. Findlay, Ohio, U.S.A. 45840

www.Danby.com
