REEKON M1 Kılavuzu

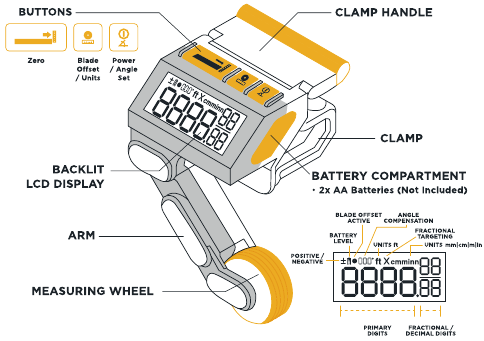

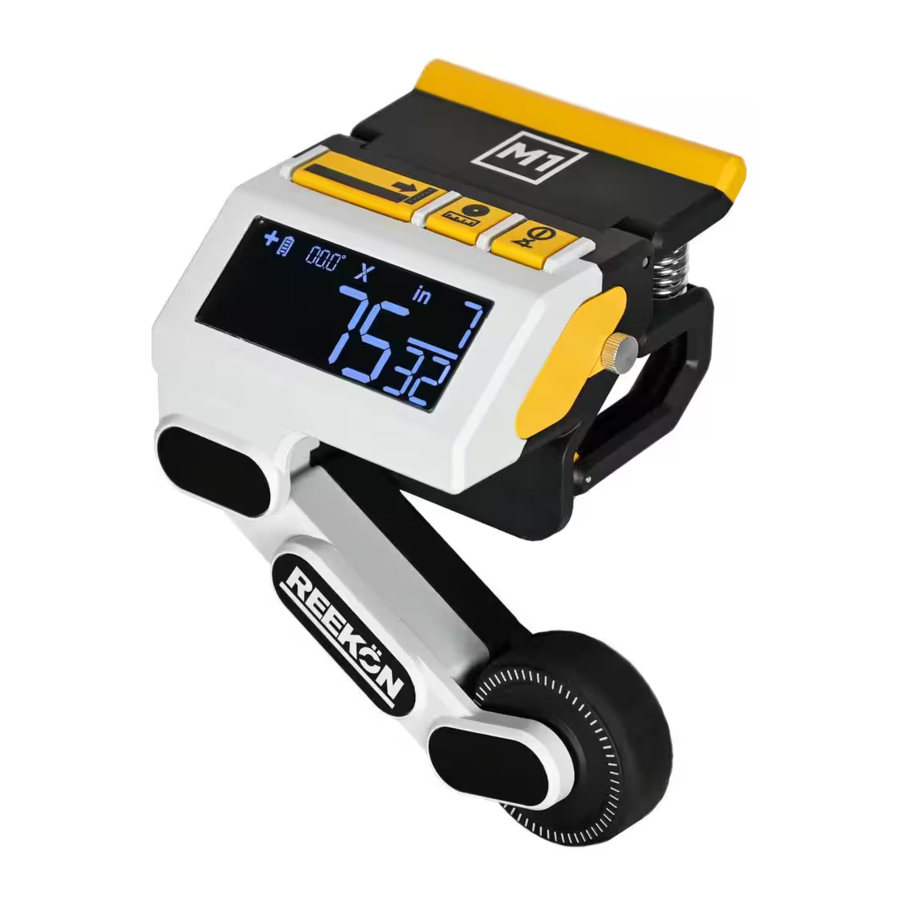

ÜRÜNE GENEL BAKIŞ

CİHAZ KURULUMU

TESTERE KURULUM ŞEMASI
Malzemenin düzgün şekilde kaydırılabilmesi için testere kurulumunun testere bıçağının her iki tarafında da desteği olduğundan emin olun.

1. 2 ADET AA PİL TAKIN (DAHİL DEĞİLDİR)

2. TESTERE ÇİTİNE TUTTURUN
   M1 Caliber, düz yüzeylerde (nervür özelliklerinde değil) ayakları olacak şekilde testere çitinin sol tarafında güvenli bir şekilde durmalıdır. Kelepçelendikten sonra testere çitine güvenli bir şekilde takıldığını doğrulayın

   • Testere çitine kelepçelemek için, avucunuzu kelepçenin üstüne (A) ve parmak uçlarınızı alt tutamağın (B) üzerine yerleştirin, sarı serbest bırakma mandalına (C-gösterilmiyor) dokunmadığınızdan emin olun
   • Sağlam bir şekilde tutarak, iki yüzeyi birbirine sıkıştırın. Kelepçe düzgün şekilde sabitlendiğinde bir tıklama sesi duyulabilir
   • Çıkarmak için, kelepçeleme kuvvetini serbest bırakmak ve M1'i çitten çıkarmak için aynı tutuşu kullanırken sarı serbest bırakma mandalına (C) basın

*Çitiniz minimum özellikleri karşılamıyorsa adaptör plakası gerekebilir. Ek ayrıntılar için arkaya bakın

3. KOLU SERBEST BIRAKIN

Kolun kilidini açmak ve ölçmeye başlamak için, kolu M1 yuvasının alt kısmına doğru yukarı itin (hareketin üst kısmında bir tıklama sesi duyulabilir), ardından kolu aşağıya doğru yönlendirerek testere tabanının yüzeyiyle buluşmasını sağlayın.

Kolu dik konumda kilitlemek için (M1'i gün içinde kullanmayı bitirdiğinizde), kolu M1 yuvasının alt kısmıyla buluşana kadar yukarı itin ve kolun aşağı inerken hafifçe uzamasına izin verin (bir tıklama sesi duyulabilir) dinlenme konumuna

KALİBRASYON

Tüm M1 Caliber Aletleri fabrika kalibrasyonuyla birlikte gelirken, belirli bir mezura ile eşleşen mümkün olan en doğru kesimlerin yapılmasını sağlamak için M1'i ilk aldığınızda yerinde bir kalibrasyon yapılması önerilir. Mezuralar üreticiye ve sınıflandırmaya göre değişiklik gösterebilir, bu da belirli bir mezura bıçağı baskısıyla eşleşecek şekilde bir kalibrasyon yapılmasını zorunlu kılar. Aşağıdaki prosedür, M1'in tekerleğin döner hareketini belirli bir mezura ile tam olarak eşleşen doğrusal ölçümlere doğru bir şekilde dönüştürmesini sağlar.

1. ALET KAPALIYKEN, M1 CALIBER'I KALİBRASYON MODUNA ALIN

2. ÖLÇÜM MALZEMESİNİ M1 TEKERLEĞİNİN ALTINDA, BIÇAK KONUMUNU HAFİFÇE GEÇENE KADAR KAYDIRIN

3. MALZEMEYİ KESİN VE SIFIR DÜĞMESİNİ SEÇİN

4. MALZEMEYİ HAFİFÇE SAĞA DOĞRU HAREKET ETTİRİN VE MALZEMENİN TESTERE KURULUMUNDA SABİT OLDUĞUNDAN EMİN OLUN. BİRİMLERİ SEÇİN (FT VEYA M).


5. MEZURA KULLANARAK ŞURADA İŞARET ALIN:

   • "FT" MODUNDA İSE TAM OLARAK 6FT (721N)
   • "M" MODUNDA İSE TAM OLARAK 2M (200CM)
6. ÇOK DİKKATLİ BİR ŞEKİLDE, TAHTANIN ARKASININ HER ZAMAN ÇİT İLE TEMASTA OLDUĞUNDAN EMİN OLARAK, TESTERE BIÇAĞININ SOL KENARI 5. ADIMDA YAPILAN İŞARETLE MÜKEMMEL ŞEKİLDE HİZALANANA KADAR MALZEMEYİ SOLDAN SAĞA DOĞRU KAYDIRIN, HİZALANDIKTAN SONRA KALİBRASYONU ONAYLAMAK İÇİN SIFIR DÜĞMESİNİ SEÇİN.


KESME İŞLEMİNE BAŞLAYIN

1. BİRİMLERİ SEÇİN
   mm | cm | m | in (kesirli (1/16) | in (kesirli (1/32) | in (ondalık) | ft inç (kesirli) | ft inç (ondalık)

2. BIÇAK GENİŞLİĞİNİ GİRİN
   Etkili Bıçak Genişliği (kesme genişliği), her kesim yapıldığında iş parçasından çıkarılan malzeme miktarının bir ölçüsüdür.


MENÜYE GİRMEK İÇİN BIÇAK OFSET DÜĞMESİNİ BASILI TUTUN

DOĞRU BIÇAK GENİŞLİĞİ GÖRÜNTÜLENENE KADAR TEKERLEĞİ ÇEVİRİN

• Bıçak genişliğini belirlemek için, üreticiye danışın veya testere bıçağı kullanılarak yapılan bir kesimin genişliğini ölçün.
• Bu değer, malzeme ölçümlerinde bu genişliği düzgün bir şekilde hesaba katmak için otomatik olarak sonraki ölçümlere uygulanacaktır

ONAYLAMAK İÇİN SIFIR DÜĞMESİNE BASIN

3. KOLU SERBEST BIRAKIN
   Kullanılmadığında Kolun Dik konumda Kilitli olduğundan emin olun.

4. MALZEMEYİ BIÇAĞIN SOL KENARINA HAFİFÇE BASARAK SIFIRLAYIN. KONUMU AYARLAMAK İÇİN SIFIR DÜĞMESİNİ SEÇİN. NEGATİF DEĞER (BIÇAK GENİŞLİĞİ) GÖRÜNTÜLENİR

   • Bıçağın sapmasına neden olmamak için bıçağa yalnızca hafifçe dokunduğunuzdan emin olun
   • Alternatif olarak, bir sıfır konumu oluşturmak için az miktarda malzeme çıkarmak için ilk bir kesim yapılabilir
5. MALZEMEYİ İSTENEN KESME KONUMUNA KAYDIRIN

6. KESMEYE BAŞLAYIN
   • Yeni bir ölçüme başlandığında M1'in her seferinde sıfırlandığından emin olun


KELEPÇELEME GEREKSİNİMLERİ

M1 Caliber'ın benzersiz kelepçeleme mekanizması, çok çeşitli testere çitleriyle doğrudan çalışacak şekilde tasarlanmıştır. M1, 7 mm'den daha ince olan herhangi bir düz yüzeye doğrudan kelepçelenebilir. Aşağıdaki şemalar, M1'in montajı için gerekli alan gereksinimlerini göstermektedir.
Nervürler daha kalın olabilir, çünkü M1 kelepçesi cihazı uygun kelepçeleme konumuna taşırken bu nervürleri temizlemek için uzayabilir.

• Ayaklar herhangi bir engel veya nervürden arınmış
• M1 kelepçelendikten sonra sallanmıyor
• Ayaklar düz bir yüzeyde duruyor

ADAPTÖR ÇİTİ

Gerekli boyut gereksinimlerini karşılamayan çitler için, M1'in neredeyse tüm gönye testerelerine takılmasına olanak tanıyan Adaptör Çiti aksesuarı kullanılabilir. MDF Adaptör Çiti, gönye testere çitindeki standart montaj deliklerinden sağlanan bağlantı elemanlarıyla sabitlenir. Ek ayrıntılar için lütfen web sitemizi ziyaret edin https://reekon.tools/ml

AÇILI KESİMLER

M1 üzerinde açılı kesimler yapmak basittir. Açı telafisi düğmesi, bir sonraki yapacağınız kesimin açısıyla eşleşmesini sağlamak için bıçak ofset değerini değiştirmenize olanak tanır

1. Malzemede ilk kesimi yapın (düz veya açılı olması fark etmez)
2. Yapacağınız bir sonraki kesim açılı ise, bu açıyı Açı Ayarı menüsünden ayarlayın
   • Açı Ayarı düğmesini seçin

   • Bir sonraki kesiminizin açısı görünene kadar ortadaki düğmeyi kullanarak geçiş yapın

   • Onaylamak için sıfır düğmesini seçin

   • İstenilen açının ekranın üst kısmında göründüğünden emin olun

3. Açı istenilen tarafında normal şekilde testere bıçağını sıfırlayın
   • Açılı bir kesimle başlıyorsanız, ölçüme (sıfır konumuna) iç veya dış kenardan başlayıp başlamayacağınıza karar verin

4. Ahşabı istenilen konuma kaydırın
5. Kesimi yapın
   • Açılı kesimler tamamlandıktan sonra açı telafisinin 00.0° olarak ayarlandığından emin olun
   • OFF (KAPALI) olarak ayarlamak, bıçak ofset değerini devre dışı bırakır (ancak hafızadan silmez)

TEKNİK

M1 Caliber, ölçümlerin hızını ve doğruluğunu desteklemek için üretilmiş benzersiz bir cihazdır. Ancak, her zaman istenilen sonuçları almanızı sağlayacak bazı en iyi uygulamalar vardır.

KAYDIRIRKEN MALZEMEYİ DUVARA DOĞRU İTİN
Malzemenin düz bir çizgide hareket etmesini sağlamak, doğru ve hassas kesimler için çok önemlidir.

TUTARLI HAREKETLER
Malzemeyi ne kadar hızlı hareket ettireceğinize dair bir hız sınırı yoktur. Ancak, malzemeyi sürekli olarak kaydırmanız ve sarsmamanız veya gereksiz yere ileri geri hareket ettirmemeniz önemlidir.

TEKERLEĞİ TEMİZ TUTUN
Tekerlek her zaman temiz ve kalıntılardan arındırılmış olmalıdır.

MALZEME TÜRLERİNİ DEĞİŞTİRİRKEN KALİBRASYON YAPIN
M1, ölçülen malzemeye bağlı olarak biraz farklı davranır. Malzeme türlerini değiştirirken yeni bir kalibrasyon yapıldığından emin olun.

DOĞRULUK VE HASSASİYET

Doğruluk, belirli bir ölçümün görüntülenen ölçüme ne kadar yakın olduğunun bir ölçüsüdür (bir şerit metre ile karşılaştırıldığında). Hassasiyet, aynı ölçümde birden fazla parçanın birbirine göre ne kadar yakın olduğudur. Her ikisi de M1 kullanılarak elde edilebilir. Malzemenin tutarlı hareketi, duvarın arkasına yaslanmış durumda tutulması, benzer sıcaklık koşullarında aynı tür malzemede yapılan yakın tarihli bir kalibrasyonla birleştiğinde, hem doğru hem de hassas kesimler sağlanır.

DOĞRULUK
Tam olarak 24" ölçüsünde 1 adet ahşap

HASSASİYET
Hepsi tam olarak aynı boyutta olan 4 adet ahşap.

NASIL ÇALIŞIR

M1 Caliber, dönüşleri mesafeye dönüştürür. Cihaz her zaman tekerleğin kat ettiği mesafeyi gösterir - dönüş başına 4096 konum veya ± 0,00153 inç çözünürlük. Bıçak ofset değeri, son malzeme parçasının doğru boyutta olmasını sağlamak için sadece bıçak kerf genişliğini hesaba katar.

KESİRLİ BİRİMLER

İmparatorluk birimleri için, kesirli gösterim dijital formatta analog formattan daha zordur (doğruluğu doğru bir şekilde temsil ederken). Görüntülenen hız ve doğruluk arasında bir uzlaşma vardır; 1/64'lerden daha çok 1/16'larda okumak daha kolaydır. Hem hız hem de doğruluktan en iyi şekilde yararlanmaya yardımcı olmak için, bir ölçümün belirli bir kesirli birime ne kadar yakın olduğunu göstermeye yardımcı olmak için bir "X" işareti eklenmiştir. Bir X, tam işarette olduğunu gösterirken, her iki yöndeki oklar < > işarete ulaşmak için hareket yönünü gösterir. Bu özellik yalnızca kesirli modlarda bulunur.

SAĞDAN SOLA KESİMLER

M1 Caliber, bir testere duvarının hem sağ hem de sol tarafında çalışabilir. Aşağıdaki adımlar, M1'in testere bıçağının sağ tarafına monte edilme prosedürünü özetlemektedir.

1. M1 Caliber'i testere duvarının sağ tarafına montaj için en iyi uygulamaları izleyerek monte edin
2. Sıfır düğmesini 10 saniye basılı tutun

3. Artık sağdan sola ölçüm yapmaya hazırsınız


NOT: Kolun otomatik yükseklik ayarı, M1 sağ tarafa monte edilmiş bu yapılandırmada malzemeyi beslemek için çalışmayacaktır. Yeni malzeme parçalarında kesimlere başlarken kolu kaldırdığınızdan ve malzemenin altına yerleştirdiğinizden emin olun.

BAKIM

TEMİZLİK

• M1 Caliber üzerindeki kir ve tozu temiz, kuru hava ile haftada en az bir kez üfleyin. Göz yaralanması riskini en aza indirmek için, bakım yaparken daima göz koruması kullanın.
• Cihazın metalik olmayan parçalarını temizlemek için asla çözücü veya diğer sert kimyasallar kullanmayın. Bu kimyasallar, bu parçalarda kullanılan plastik malzemeleri zayıflatabilir.
• Yalnızca su ve hafif sabunla nemlendirilmiş bir bez kullanın.
• Cihazın içine asla sıvı girmesine izin vermeyin. Cihazın hiçbir parçasını asla bir sıvıya batırmayın.

PİL DEĞİŞİMİ

• Başparmak vidasını kullanarak pil kapağını çıkarın.
• Eski AA pilleri çıkarın ve uygun şekilde atın.
• Yeni AA pilleri takın.
• Pil kapağını cihaza geri takın.

GENEL PROSEDÜRLER

• Kullanılmadığı zaman kolu asla uzatılmış halde bırakmayın. Kullanılmadığı zaman tekerlek malzeme ile temas halinde olmamalıdır.
• Her gün bittikten sonra tekerleği silin.
• Her kullanımdan sonra cihazın silindiğinden emin olun.
• Ekranı nemli, pürüzsüz, tüy bırakmayan bir bezle temizleyin.

TEKERLEK DEĞİŞİMİ

• Kolu kilitli konumdan serbest bırakın.
• Bir PH1 Phillips Tornavida kullanarak tekerlek kolunun arkasındaki iki vida setini çıkarın.

• Ön kol tertibatını ve tekerleği çıkarın. Yenisini takın.
• Tekerleğin düzgün şekilde oturduğundan emin olun.
• Vidaları yerine geri takın. Aşırı sıkmayın.
• M1 Aletini yeniden kalibre edin.

GÜVENLİK

KULLANICI GÜVENLİĞİ

Ürünü kullanmadan önce bu kılavuzu dikkatlice okuyun. Üründen sorumlu kişi, tüm kullanıcıların talimatları anladığından ve uyduğundan emin olmalıdır

Yaralanma riskini azaltmak için kullanıcının ürün HIZLI BAŞLANGIÇ KILAVUZU'nu okuması gerekir.

M1 Caliber'i kullanırken kullanılacak testerenin talimatları ve doğru çalışması için lütfen testere üreticisinin belgelerine bakın

KULLANIM AMACI

M1 Caliber, gönye testerelerinde, kesme testerelerinde ve şerit testerelerde profesyonel kesme uygulamaları için tasarlanmıştır. Belirtilmeyen aletlerle KULLANMAYIN. Islak koşullarda veya yanıcı sıvıların veya gazların varlığında KULLANMAYIN. M1 Caliber'in hiçbir bileşenini REEKON Tools tarafından tedarik edilmeyen bir bileşenle DEĞİŞTİRMEYİN. Aleti, sıcaklığın 104°F'yi (40°C) aşabileceği veya 50°F'nin (-15°C) altına düşebileceği yerlerde saklamayın veya kullanmayın. En iyi kullanım, %8 ila %80 yoğuşmasız bağıl nem koşullarında ve 9.842 ft'den (3.000 m) daha yüksek olmayan rakımlarda sağlanır. En iyi performans için cihazın çalışması serin ve kuru koşullarda yapılmalıdır.
Cihaz 3 Volt DC güç (2 x AA) gerektirir.

TEKNİK YARDIM & ONARIM

Uygulamalar, teknik destek, onarım veya daha fazla bilgi hakkında sorularınız için lütfen web sitemizi ziyaret edin: https://www.reekon.tools

YANLIŞ ÖLÇÜM NEDENLERİ

• Tekerlek temiz mi ve kalıntılardan arınmış mı?
• Malzeme, çitle temas halinde, sürekli olarak kaydırılıyor ve hareket ettiriliyor mu?
• M1 yakın zamanda kalibre edildi mi?
• Kesilen malzeme, M1'in kalibre edildiği malzeme türüyle aynı mı?
• M1 çite düzgün bir şekilde sabitlenmiş mi?
• Bıçak ofseti, bıçak kesme genişliğine uyacak şekilde doğru ayarlanmış mı?

DESTEK
REEKON Tools, yenilikçi ürünler sunmanın yanı sıra, olağanüstü bir destek deneyimi sunmaya da kendini adamıştır. Herhangi bir sorunla karşılaşırsanız veya M1'in video gösterilerini görmek isterseniz, lütfen web sitemizi veya YouTube kanalımızı ziyaret edin. Sorunuz orada yanıtlanamazsa, lütfen bize şu adrese bir e-posta gönderin: M1@reekon.tools

@reekontools
