AnyTone AT-779UV - Mobil Radio Qo'llanmasi

Mundarija

AKSESUARLAR

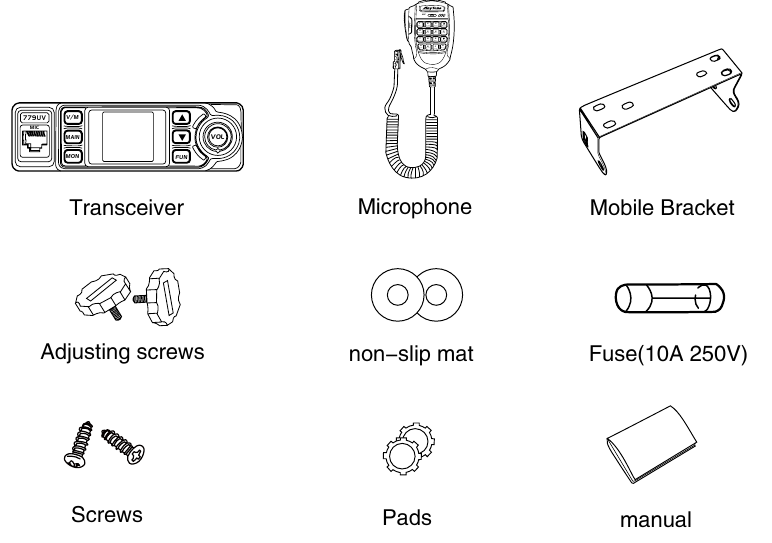

Standart Aksesuarlar

TANISHUV

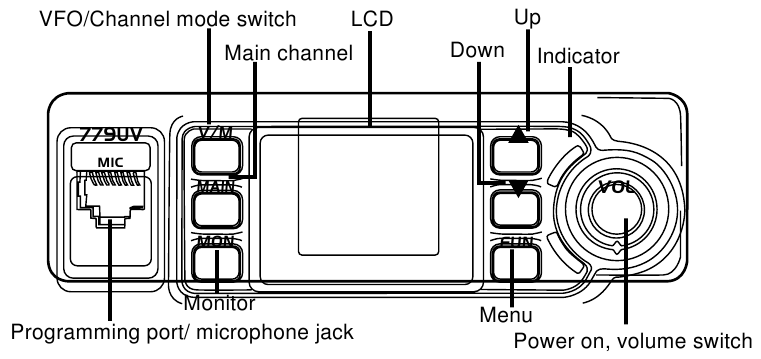

Old panel

Old panel

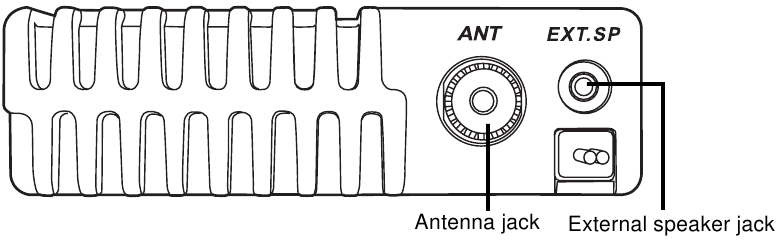

Orqa panel

Orqa panel
Eslatma: Tashqi qamchi antennadan (50 )eng yaxshi masofani olish uchun foydalanish kerak.Ω Ant: Tx GMRS, Rx: 136-174&400-490Mhz, 0dBi. o'rnatish balandligi < 3m.

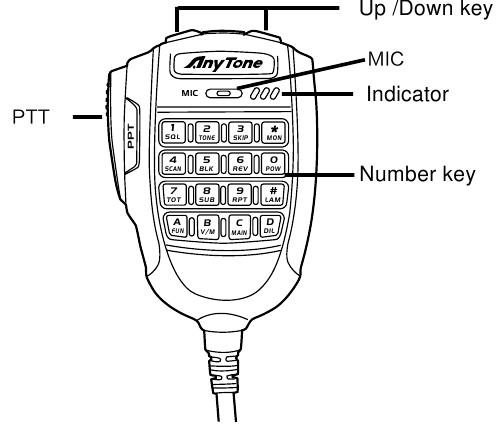

Mikrofon

Mikrofon

ASOSIY AMALIYOTLAR

Quvvatni yoqish/o'chirish

  1. Radiokarnayni yoqish uchun ovoz balandligi tugmasini soat yo'nalishi bo'yicha burang, radio LCD dasturlashtirilgan matnni ko'rsatadi va signal tovushini chiqaradi.
  2. O'chirish: Radio o'chirilganini eshitish uchun ovoz balandligi tugmasini soat yo'nalishiga teskari tomonga "klik" eshitilguncha aylantiring.

Ovoz balandligini sozlash

Ovoz balandligini oshirish uchun ovoz balandligi tugmasini soat yo'nalishi bo'yicha va kamaytirish uchun soat yo'nalishiga teskari tomonga burang.

Asosiy kanal va kichik kanal o'rtasida almashtirish

Kutish holatida mikrofon tugmachasini yoki old panel tugmachasini bosib, asosiy kanal va kichik kanal o'rtasida almashing. LCD displeyning yuqori chap burchagida joriy asosiy kanal ko'rsatiladi.

Kanalni sozlash

  1. Mikrofon tugmachasini yoki old panel tugmachasini bosib, radioni kanal rejimiga o'tkazing, kanalni tanlash uchun mikrofon 【UP】/【DN】 tugmachasini yoki old panel tugmachasini bosing.
  2. Kanal rejimida kanalni tez tanlash uchun raqamli tugma bilan uchta raqamni kiriting.

Chastotani sozlash

(Faqat Yevropa versiyasi)

  1. Raqamli tugma orqali: VFO rejimida siz mikrofon raqamli tugmasi bilan kerakli chastotani kiritishingiz mumkin. Misol uchun, agar 145.125Mhz kerak bo'lsa, shunchaki 1, 4, 5, 1, 2, 5 tugmalarini bosing, agar 145Mhz kerak bo'lsa, shunchaki 1, 4, 5 tugmalarini bosing. Agar chastota diapazondan oshib ketsa, kiritish yaroqsiz bo'ladi.
  2. Qadam o'lchami bo'yicha: VFO rejimida mikrofon 【UP】/【DN】 yoki old panel tugmachasini bosish qadam o'lchami bo'yicha chastotani o'zgartirishi mumkin. Qadam o'lchami dasturiy ta'minot orqali 2,5K dan 50K gacha dasturlashtirilishi mumkin.

Kanalni saqlash

Kutish holatida mikrofon tugmachasini bosing, yuqori chap burchakda Func paydo bo'ladi, so'ngra 【UP】 tugmachasini bosing, LCD displeyning pastki chap burchagida Save to XXX paydo bo'ladi, endi 【UP】/【DN】 tugmachasini bosib, kanal raqamini tanlang, yangi chastotani saqlash va kutish holatiga qaytish uchun tugmachasini ushlab turing.
ogohlantirish» XXX kanal raqamini bildiradi, agar LCD displeyda "Save TO XXX" ostida "Null" ko'rsatilsa, joriy kanal bo'sh degan ma'noni anglatadi.

Kanalni o'chirish

  1. Kanal rejimida mikrofon tugmachasini bosing, so'ngra 【DN】 tugmachasini bosing, LCD displeyda "Delete XXX" va chastota ko'rsatiladi, o'chirish uchun kanalni tanlash uchun 【UP】/【DN】 tugmachasini bosing, joriy kanalni o'chirish uchun 【# LAM】 tugmachasini ushlab turing.
    ogohlantirish» "XXX" kanal raqamini bildiradi, LCD displeyda kanal o'chirilgandan keyin "Null" ko'rsatiladi

Qabul qilish

Qo'ng'iroqni qabul qilish uchun qabul qilish kanalini yoki chastotasini tanlang, agar RX signali zaif bo'lsa, old panel tugmachasini yoki mikrofon tugmachasini bosib, zaif signalni kuzatib boring.
ogohlantirish» RX belgisi va maydon kuchliligi miltillayotgan bo'lsa, lekin qo'ng'iroqni eshita olmasa, bu joriy kanal mos keluvchi tashuvchini qabul qiladi, lekin signalizatsiya mos kelmaydi degan ma'noni anglatadi. CTCSS/ DCS CODE yoki Qo'shimcha Signalizatsiya sozlamalariga qarang).

Uzaytirish

[PTT] tugmachasini ushlab turing va mikrofon bilan gaplashing. radio uzatishni boshlaydi, ekranda qizil TX va maydon kuchliligi ko'rsatiladi. Eng yaxshi tembrni olish uchun mikrofonni lablaringizdan taxminan 2,5-5,0 sm uzoqlikda ushlab turing va normal gapirish ovozingizda mikrofon bilan gaplashing.

Favqulodda signal

Kutish rejimida tugmachasini ushlab turing, LCD displeyda ALARM paydo bo'lguncha uni qo'yib yuboring, signal funksiyasi yoqiladi. Favqulodda signal qoidasi PC dasturi tomonidan dasturlashtirilishi kerak.

Klaviatura qulfi

Kutish rejimida tugmachasini yoki tugmachasini ushlab turing, radio Du tovushini chiqaradi, LCD displeyda LOCK ko'rsatiladi. Endi tugmani qo'yib yuboring, klaviatura qulflangan. Kalit qulfini o'chirish uchun tugmachasini yoki tugmachasini radio Du Du chiqarilguncha ushlab turing, LOCK belgisi yo'qoladi. endi tugmani qo'yib yuboring.

Tonli impuls chastotasini uzatish

PTT va [DN] tugmachasini ushlab turish tanlangan oldindan dasturlashtirilgan tonli impuls chastotasini uzatadi.

VFO skanerlash va kanalni skanerlash

  1. VFO skanerlash: VFO rejimida mikrofon tugmachasini yoki tugmachasini bosib, VFO skanerlashni boshlang. agar radioda programm PL1, PH1, ,PL2, PH2, PH2 chastotasi bo'lsa (kanal ro'yxatining pastki qismida), VFO skanerlash PL1-PL2 va PL2-PH2 o'rtasida bo'ladi.
  2. Kanalni skanerlash: Kanal rejimida mikrofon tugmachasini bosing va keyin tugmachasini bosib, kanalni skanerlashni boshlang. Kanalni skanerlash sozlamalari PC dasturi tomonidan dasturlashtirilishi kerak.

FM radio

Mikrofon tugmachasini yoki old panel tugmachasini bosib, radioni kanal rejimiga o'tkazing, FM radio chastotasini to'g'ridan-to'g'ri mikrofon raqamli tugmalari bilan kiriting.

QISQA YO'L ORQALI ISHLASH

Mikrofon tugmasini bosing, so'ng quyidagi funktsiyalarga tez kirish uchun raqamli tugmani bosing, so'ng qiymatni tanlash uchun 【UP】/【DN】 tugmasini bosing. Saqlash uchun 【PTT】 tugmasini yoki tugmasini bosing.

Funktsiyalar ro'yxati

Yo'q. Funktsiya nomi Kombinatsiya tugmasi
1 Squelch darajasini sozlash
2 Ixtiyoriy signalizatsiya sozlamalari
3 Skanlashni o'tkazib yuborish
4 Skanlash
5 Band kanalni bloklash
6 Chastotani teskari qilish
7 Taymerni o'chirish
8 Quyi kanalni yoqish/o'chirish tugmasi
9 Ofset yo'nalishi
10 Funktsiyalar menyusi
11 Quvvat sozlamalari.
12 LCD yorqinligi
13 DTMF kodini tekshirish

ogohlantirish» DTMF tekshirish rejimida
DTMF kodini tekshirishda PTT joriy DTMF kodini yuboradi.
DTMF kodini qayta ko'rib chiqish uchun tugmasini, so'ngra tahrirlash rejimiga kirish uchun tugmasini bosing. Raqamli tugmalar yordamida DTMF kodini kiriting, so'ngra kodni uzatish va saqlash uchun PTT tugmasini bosing.

FUNKTSIYALARNI SOZLASH

Old panel tugmasi orqali

  1. Asosiy menyuga kirish uchun tugmasini bosing.
  2. Funktsiyani tanlash uchun tugmasini yoki tugmasini bosing.
  3. Qiymatni tanlash uchun tugmasini bosing.
  4. Saqlash va chiqish uchun tugmasini yoki tugmasini bosing.
    ogohlantirish» DCS kodini sozlashda, tugmasi ijobiy va teskari kod o'rtasida almashish uchun ishlatiladi.

Mikrofon tugmasi orqali

  1. Menyuga kirish uchun tugmasini, so'ngra tugmasini bosing.
  2. Funktsiyani tanlash uchun tugmasini yoki tugmasini bosing.
  3. Qiymatni tanlash uchun 【UP】/【DN】 tugmasini bosing.
  4. Saqlash va chiqish uchun tugmasini bosing
    ogohlantirish» DCS kodini sozlashda tugmasi ijobiy va teskari kod o'rtasida almashish uchun ishlatiladi. tugmasi maxsus DCS ni tanlash uchun ishlatiladi.

Funktsiyalar ro'yxati

Yo'q. Funktsiya nomi Sozlash qiymati
1 TX CTC/DCS 67Hz~254.1Hz、000N~777I
2 RX CTC/DCS 67Hz~254.1Hz、000N~777I
3 TX/RX CTC/DCS 67Hz~254.1Hz、000N~777I
4 Ixtiyoriy signalizatsiya OFF、DTMF、2Tone、5Tone
5 Squelch rejimi SQ、CT/DCS、Tone、C&T、C/T
6 Qadam hajmi 2.5K~50K
7 Tarmoq kengligi WIDE(25K)、NARROW(12.5K)
8 Teskari ON、OFF
9 Gaplashish ON、OFF
10 Ofset chastotasi 0~70MHz
11 Band kanalni qulflash OFF、REPEATER、BUSY
12 Kanal nomi 0~z
13 TX OFF ON、OFF
14 Scramber 1~11、edit、OFF
15 Compander ON、OFF
16 NC(Shovqinni kamaytirish) ON、OFF
17 5Tone 1~100, Uzatish uchun PTT tugmasini bosing
18 2Tone 1~32, Uzatish uchun PTT tugmasini bosing
19 Quyi kanal displeyi FREQ、VOLT、OFF
20 Tugma signali ON、OFF
21 Taymerni o'chirish 1~30Min、OFF
22 DMTF uzatish vaqti 50ms~500ms
23 Squelch darajasi OFF、1~9
24 Skanlash pauza vaqti 5ST、10ST、15ST、2SP
25 LCD yorqinligi 1~5
26 Ton portlash chastotasi 1750Hz、2100Hz、1000Hz、1450Hz
27 Kanal displeyi FREQ、CH、NAME
28 Qayta o'rnatish FACTORY? INITIALIZE?

XUSUSIYATLAR

UMUMIY
Chastota diapazoni Yevropa versiyasi: TX/RX: 430-440MHz
AQSh versiyasi: TX/RX: 467.55-467.725MHz
TX/RX: 462.5625-462.725MHz
RX: 136-174MHz, 400-490MHz144-146MHz,
Kanal oralig'i Yevropa versiyasi: 25K (Keng polosali) 12.5K (Tor polosali) AQSh versiyasi: 12.5K
Fazali qadam 2.5KHz, 5KHz, 6.25KHz, 10KHz, 12.5KHz, 15KHz, 20 KHz, 25KHz, 30KHz, 50KHz
Ishlash kuchlanishi DC 13.8V±15%
Squelch Carrier/ CTCSS/DCS/5Tone/2Tone/DTMF
Chastota barqarorligi ±2.5ppm
Ishlash harorati -20℃ ~ +60℃
Olchamlari(mm) 124x101x36m m
Og'irligi 0.45kg (asosiy blok)
QABUL QILUVCHI
Keng polosali Tor polosali
Sezuvchanlik (12dB Sinad) ≤ 0.25μV ≤ 0.35μV
Qo'shni kanal tanlovi ≥ 70dB ≥ 60dB
Ovoz javobi +1~-3dB(0.3~3KHz) +1~-3dB(0.3~2.55KHz)
G'uvillash & shovqin ≥ 45dB ≥ 40dB
Ovoz buzilishi <3%
Ovoz quvvati chiqishi > 2W@10%
TRANSMITTER
Keng polosali Tor polosali
Quvvat chiqishi VHF: 25/5W, UHF: 20/5W
Modulyatsiya 16KΦF3E 11KΦF3E
Qo'shni kanal quvvati ≥ 70dB ≥ 60dB
G'uvillash & shovqin ≥ 40dB ≥ 36dB
Soxta emissiya ≥ 60dB ≥ 60dB
Ovoz javobi +1~-3dB(0.3~3KHz) +1~-3dB(0.3~2.55KHz)
Ovoz buzilishi ≤ 5%
