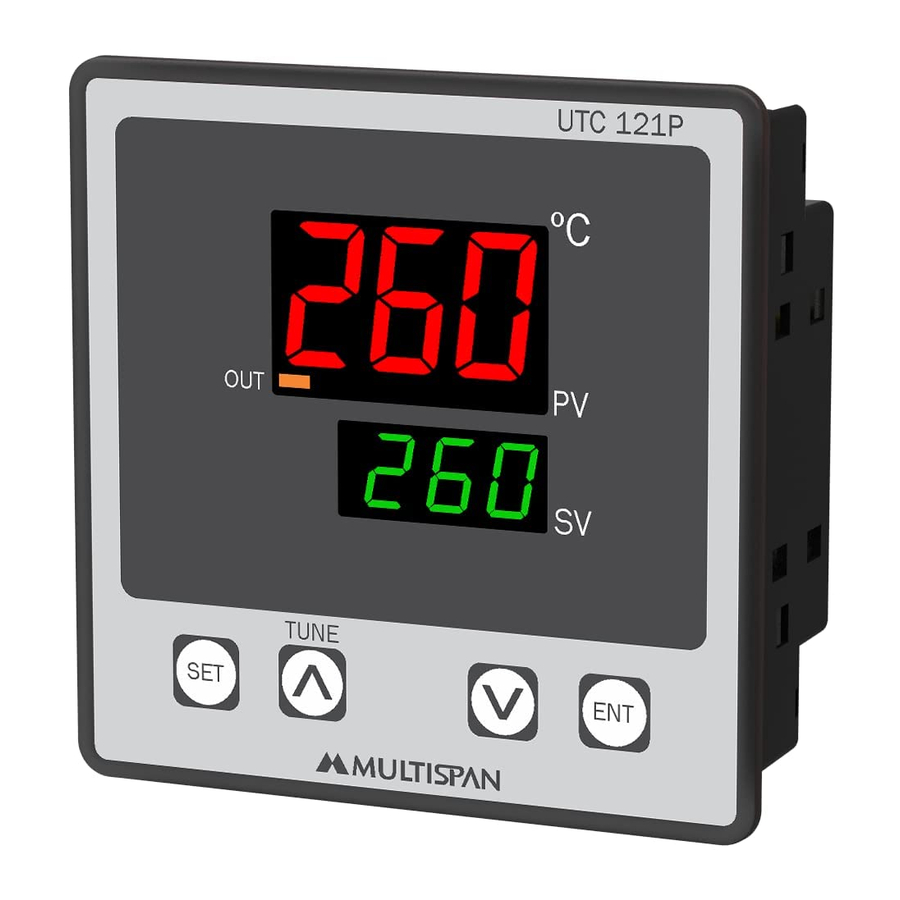

MULTISPAN UTC-121P - Haroratni nazorat qilish qo'llanmasi

TEXNIK XUSUSIYATLAR

KIRISH XUSUSIYATLARI:

DISPLEY VA TUGLAR:

O'LCHAM:

NAZORAT QILISH USULI:

CHIQISH XUSUSIYATLARI:

ELEKTR TA'MINOTI:

ATROF-MUHIT SHAROITI:

MEXANIK O'RNATISH

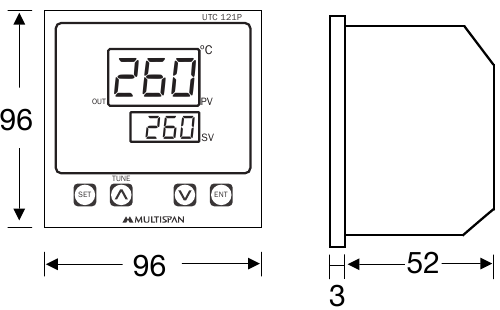

Tashqi o'lcham (mm)

Panel kesmasining o'lchami (mm)

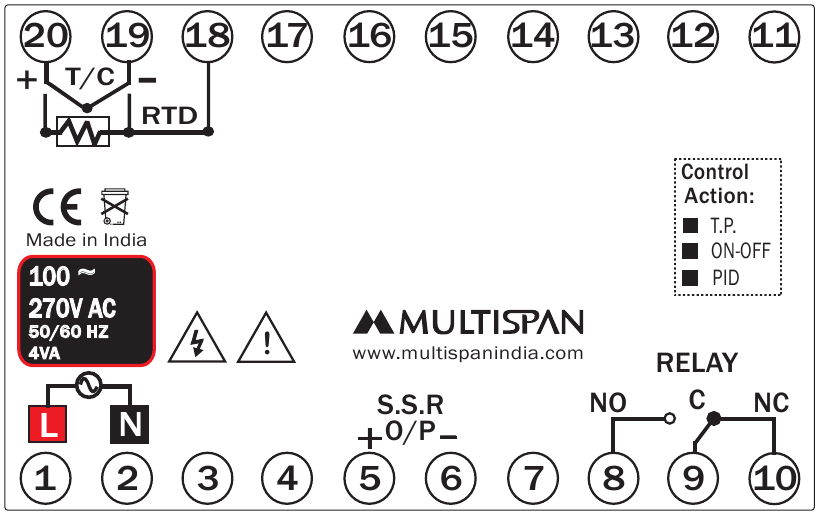

TERMINAL ULANISHI

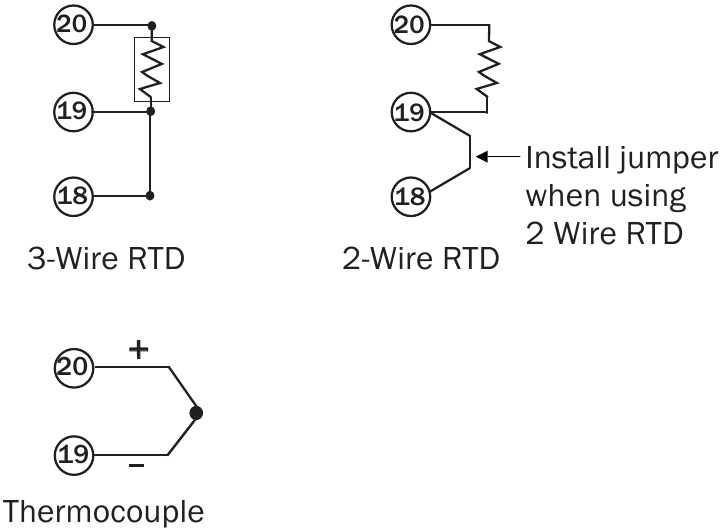

Sensor kirishi

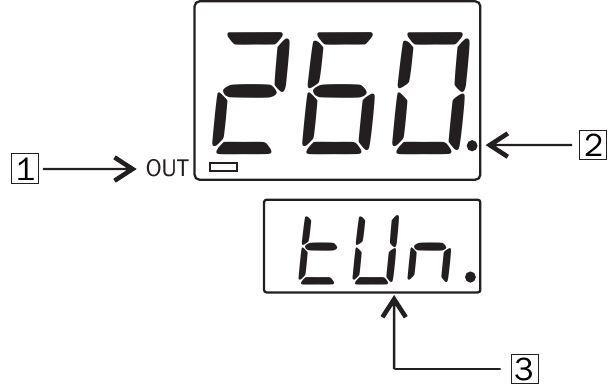

HOLAT LED TA'RIFI

1. Nazorat chiqishi indikatori
2. Miltillovchi DP kechikish vaqti hisobini ko'rsatadi
3. Avtomatik sozlash "ON" indikatori

TUGLARNING ISHLASHI

FUNKSIYA	TUGLARNI BOSING
OPERATOR REJIMI
Parametr sozlamalariga kirish uchun
PID avtomatik sozlashni boshlash/to'xtatish uchun	6 soniya bosing
Zavod sozlash rejimiga o'tish uchun	3 soniya bosing
PARAMETRLARNI SOZLASH REJIMI
Parametr qiymatini o'rnatish uchun
Parametr qiymatini oshirish uchun.
Parametr qiymatini kamaytirish uchun.
Parametrni saqlash va chiqish uchun o'rnating.

XAVFSIZLIK CHORALARI

Ushbu foydalanish qo'llanmasida yoki uskunada keltirilgan barcha xavfsizlikka oid kodlar, belgilar va ko'rsatmalarga operator xodimlarining hamda asbobning xavfsizligini ta'minlash uchun qat'iy rioya qilish kerak.

Agar barcha uskunalar ishlab chiqaruvchi tomonidan belgilangan tartibda ishlatilmasa, u uskunaning ta'minlagan himoyasiga zarar etkazishi mumkin.

Jihozni o'rnatish va ishlatishdan oldin to'liq ko'rsatmalarni o'qing.

Elektr toki urishi xavfi.

OGOHLANTIRISH QOIDALARI

Elektr toki urishi xavfi.

1. Elektr toki urishi xavfini oldini olish uchun simlarni ulash vaqtida uskunaga elektr ta'minoti o'chirilgan bo'lishi kerak. Elektr ta'minoti uzatilayotganda terminallarga tegmang.
2. Elektromagnit shovqinni kamaytirish uchun etarli reytingga ega simdan foydalaning va bir xil o'lchamdagi burilishlar eng qisqa ulanish bilan amalga oshirilishi kerak.
3. Elektr manbaiga ulanish uchun ishlatiladigan kabelning kesimi 1 mm yoki undan katta bo'lishi kerak. Ushbu simlar kamida 1,5 kV izolyatsiya qobiliyatiga ega bo'lishi kerak.
4. Termojuft o'tkazgich simlarini uzaytirayotganda, har doim RTD turi uchun simlarni ulash uchun termojuft kompensatsiya simlaridan foydalaning, kichik o'tkazgich qarshiligiga ega bo'lgan sim materialidan foydalaning (har bir liniya uchun maksimal 5 Ω) va Ω uchta sim o'rtasida qarshilik farqlari bo'lmasligi kerak.
5. Asbob uchun standart elektr ta'minoti kabelidan foydalanish orqali shovqinga qarshi yaxshiroq effektni kutish mumkin.

O'RNATISH QOIDALARI

1. Ushbu uskunalar o'rnatilgan turga ega bo'lib, odatda asosiy boshqaruv panelining bir qismiga aylanadi va bunday holda terminallar o'rnatish va ichki simlardan keyin oxirgi foydalanuvchi uchun ochiq bo'lmaydi.
2. Metall bo'laklari, sim qirqimlari yoki o'rnatishdan mayda metall to'ldirgichlar mahsulotga kirishiga yo'l qo'ymang, aks holda bu xavfsizlik xavfiga olib kelishi mumkin, bu esa o'z navbatida hayotga xavf tug'dirishi yoki operatorga elektr toki urishiga olib kelishi mumkin.
3. 'ON' yoki 'OFF' quvvat funksiyasini osonlashtirish uchun elektr manbai va ta'minot terminali o'rtasida o'chirgich yoki asosiy kalit o'rnatilishi kerak. Biroq, ushbu asosiy kalit yoki o'chirgich operator uchun odatda qulay joyda o'rnatilishi kerak.
4. Ushbu qo'llanmada ko'rsatilganidek, asbobni belgilangan atrof-muhit harorati va namlik diapazonida ishlating va saqlang.

MEXANIK O'RNATISH QOIDALARI

1. Yuqorida ko'rsatilganidek, panel kesmasini to'g'ri o'lchamlar bilan tayyorlang.
2. Jihozni berilgan qisqich yordamida panelga joylashtiring.
3. O'rnatilgan holatdagi uskunalar har qanday isitish manbai, kaustik bug'lar, moy bug'lari yoki boshqa keraksiz jarayon mahsulotlariga yaqin bo'lmasligi kerak.
4. Terminal blokini ulash uchun belgilangan o'lchamdagi qisqich terminalidan (M3.5 vintlari) foydalaning. Terminal blokidagi vintlarni 1,2 N.m diapazonidagi tortish momenti yordamida torting.
5. Ishlatilmagan terminallarga hech narsa ulamang.

TEXNIK XIZMAT KO'RSATISH

1. Ventilyatsiya qismlarining tiqilib qolishiga yo'l qo'ymaslik uchun uskunani muntazam ravishda tozalash kerak.
2. Uskunani toza yumshoq mato bilan tozalang. Izopropil spirtidan yoki boshqa tozalash vositasidan foydalanmang.
3. Eriydigan rezistorni operator almashtirmasligi kerak.

XATOLIKNI KO'RSATISH

Xatolik yuz berganda, displey quyida keltirilgan xato kodlarini ko'rsatadi.

XATO	MA'NOSI
	Sensor ulanmagan yoki Diapazondan tashqari holat yoki sensorning uzilishi
	Sensor ulanishi teskari

TO'G'IRLASH CHORASI:
Sensorni va kirish simlarini tekshiring. Agar muammo saqlanib qolsa, sensorni almashtiring. Agar foydalanuvchi tomonidan muammo hal qilinmasa, kompaniya xodimi bilan bog'laning

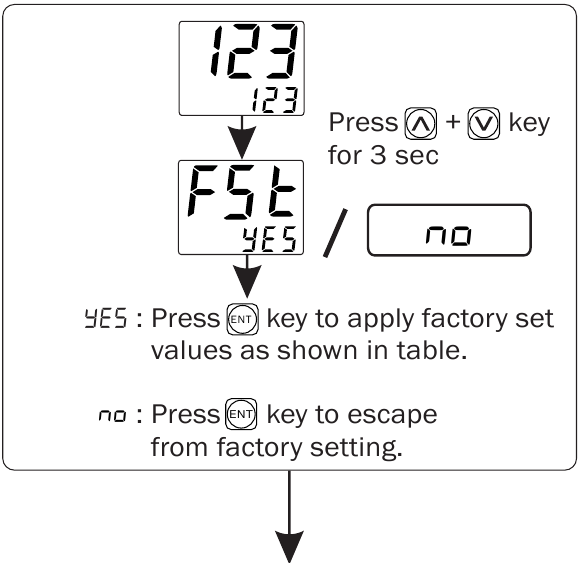

ZAVOD SOZLASH

PARAMETR DIAPAZONI

PARAMETRLARNI SOZLASH

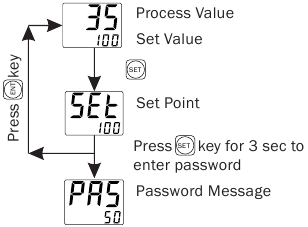

Belgilangan nuqtani sozlash

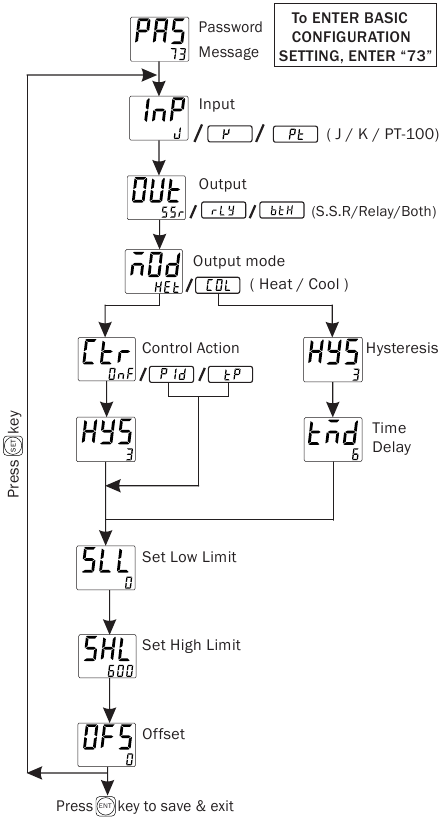

Asosiy konfiguratsiya

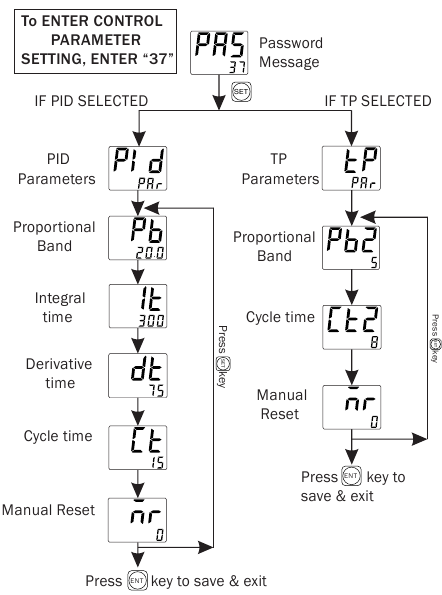

Nazorat parametri

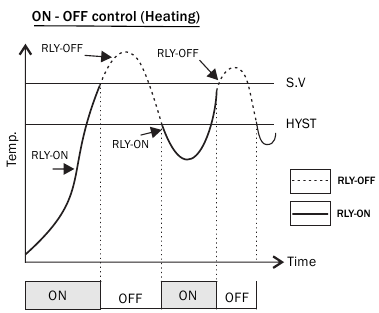

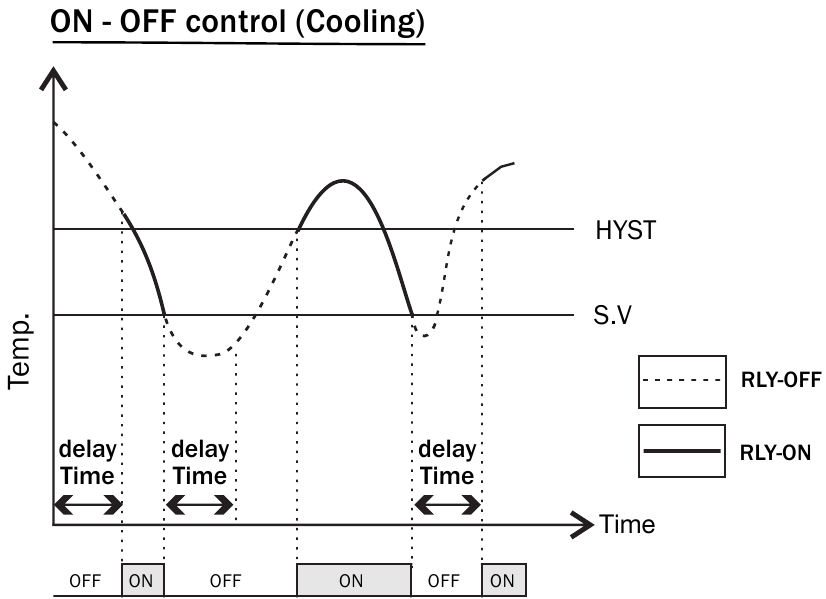

NAZORAT FUNKSIYASI

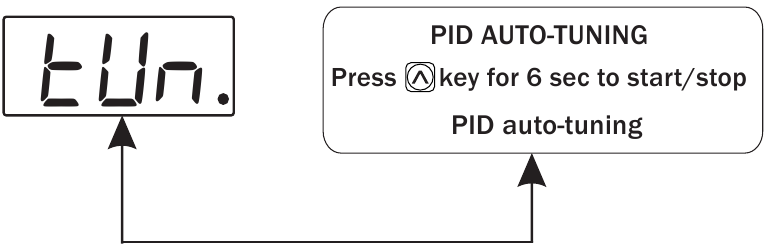

Avtomatik sozlash:-

• Avtomatik sozlash funksiyasi avtomatik ravishda jarayon xususiyatlariga ko'ra Proportsional diapazon (Pb), Integral vaqt (It), Hosilaviy vaqt (dt) va tsikl vaqtini hisoblab chiqadi va o'rnatadi.
• Sozlash LEDi avtomatik sozlash vaqtida "ON" holatiga o'tadi
• Agar quvvat avtomatik sozlash tugallanishidan oldin o'chib qolsa, avtomatik sozlash keyingi quvvat yoqilganda qayta boshlanadi.


Texnik xususiyatlar o'zgarishi mumkin, chunki rivojlanish uzluksiz jarayon,
Shunday qilib, ko'proq yangilangan operatsion ma'lumot va qo'llab-quvvatlash uchun,
Iltimos, bizning yordam liniyamizga murojaat qiling: 9978991474/76/82 yoki elektron pochta orqali service@multispanindia.com
