Samsung OM32H Tez sozlash bo'yicha qo'llanma

• Ushbu mahsulotdan kuniga tavsiya etilgan foydalanish vaqti 16 soatdan kam. Agar mahsulot kuniga 16 soatdan ko'proq ishlatilsa, kafolat bekor qilinishi mumkin.
• Rang va ko'rinish mahsulotga qarab farq qilishi mumkin va texnik xususiyatlar ishlashni yaxshilash uchun oldindan ogohlantirilmasdan o'zgartirilishi mumkin.

Komponentlarni tekshirish

1. Tez sozlash bo'yicha qo'llanma
2. Kafolat kartasi (ba'zi joylarda mavjud emas)
3. Normativ qo'llanma
4. Batareyalar (ba'zi joylarda mavjud emas)
5. Masofadan boshqarish pulti
6. Tashqi IR kabeli

Agar biron bir komponent etishmayotgan bo'lsa, mahsulotni sotib olgan sotuvchi bilan bog'laning.
Komponentlar turli joylarda farq qilishi mumkin.

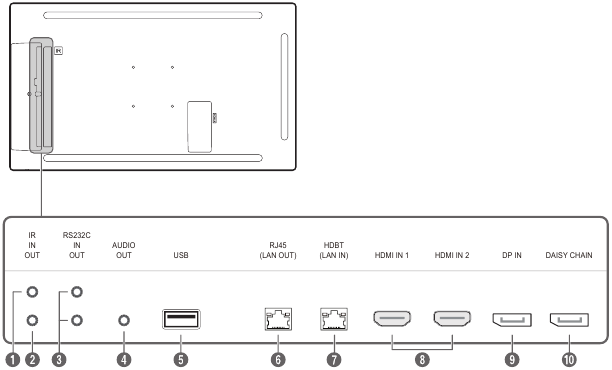

Teskari tomoni

1. Masofadan boshqarish pultidan signallarni qabul qiladigan tashqi IR kabeliga ulanadi.
2. Tashqi IR kabelidan qabul qilingan masofadan boshqarish pultining kirish signallarini loopout orqali ta'minlaydi.
3. RS232C adapter yordamida MDCga ulanadi.
4. Manba qurilmasining audiosiga ulanadi.
5. USB xotira qurilmasiga ulanadi.
6. Internetga ulanish uchun noutbuk kabi tashqi qurilmani ulash uchun ishlatiladigan simli LAN ulanish porti.
   - LAN kabeli yordamida MDCga ulanadi. (10/100 Mbps)
7. HDBaseT transmitter yordamida ulangan LAN kabeliga HDMI signalini yuboradi.
   - LAN kabeli yordamida MDCga ulanadi. (10/100 Mbps)
8. HDMI kabeli yoki HDMI-DVI kabeli yordamida manba qurilmasiga ulanadi.
9. DP kabeli yordamida kompyuterga ulanadi.
10. Daisy chain (DP port) kabeli yordamida boshqa mahsulotga ulanadi.

Manba qurilmasini ulash va ishlatish

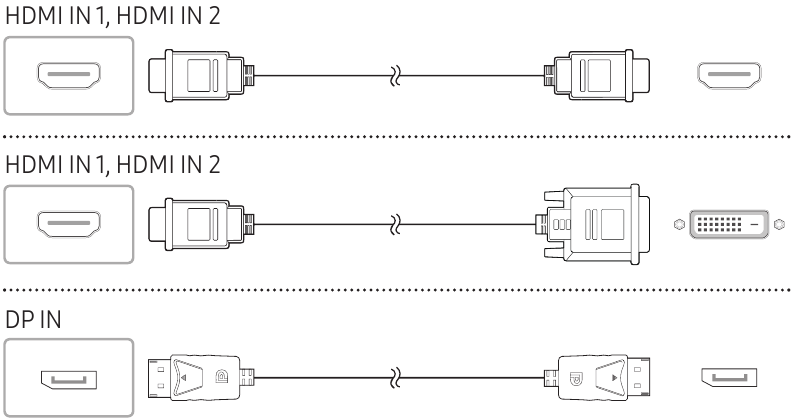

Kompyuterga ulanish

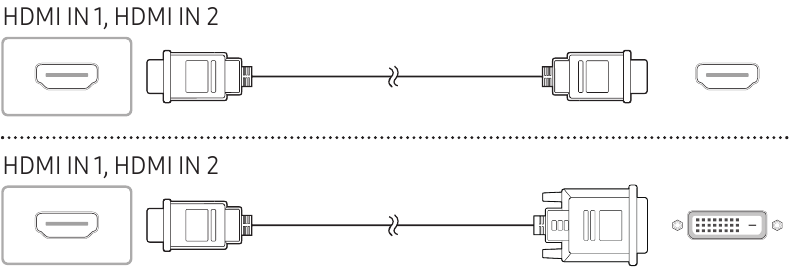

Video qurilmaga ulanish

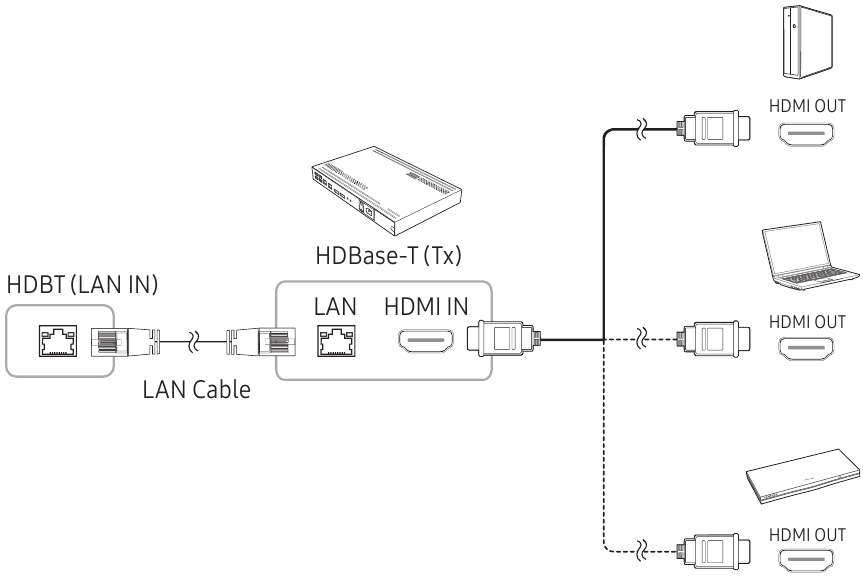

HDBase-T ni ulash

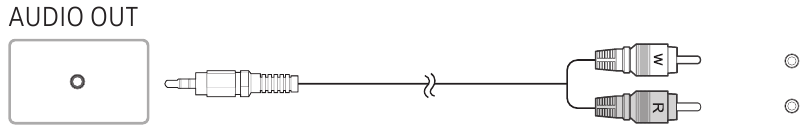

Audio tizimga ulanish

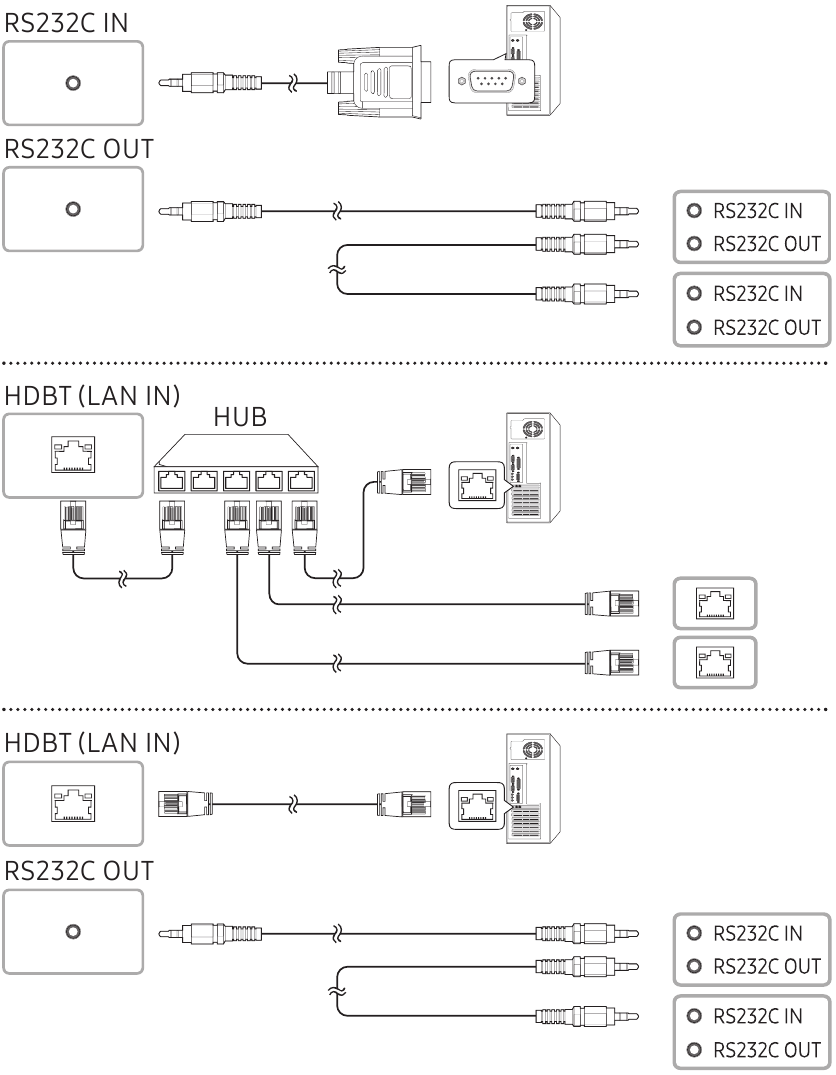

MDCga ulanish

MDC dasturidan qanday foydalanish haqida batafsil ma'lumot olish uchun dasturni o'rnatgandan so'ng Yordamga murojaat qiling. MDC dasturi veb-saytda mavjud.

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Samsung OM32H Tez sozlash bo'yicha qo'llanma ni yuklab olish
