Coleman MONTANA 8 TENT 2000001594 o'rnatish qo'llanmasi

Boshlashdan oldin

O'rnatishdan oldin barcha ko'rsatmalarni o'qib chiqing.

• палаткани ўрнатиш учун тошлар, шохлар ва бошқа қаттиқ ёки ўткир предметлардан тоза бўлган текис жойни танланг.

Yuqori kuchlanishli elektr uzatish liniyalaridan uzoqroq turing.

• Yomon ob-havo sharoitida chaqmoq urishi yoki daraxt shoxlarining tushishi xavfi tufayli chodiringizni daraxtlar ostiga o'rnatmang.
• Mulkiy zarar yoki jarohatlanishning oldini olish uchun taqdim etilgan barcha qoziqlar va tortqilar bilan mahkamlang.
• Shamolli sharoitlarda eng yaxshi natijalarga erishish uchun chodirning tor tomonini shamolga qaratib qo'ying.
• Chodirni yig'ish vaqti kelganda sizga yordam berish uchun kamida bir kishining yordamini oling.

Ustun tavsifi

Chodirni o'rnatish

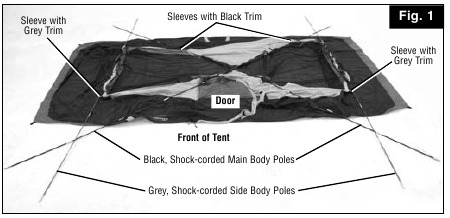

1. Chodirni yoyib, eshikni kerakli tomonga qaratib, toza, tekis yuzaga yoying. (1-rasm)

2. Barcha ustunlarni zarb bilan ulangan bo'limlarni bir-biriga ulab yig'ing.
3. Kulrang Yon Korpus Ustunlarini chodirning ikkala tomonidagi kulrang bezatilgan qisma ichiga joylashtiring; so'ngra qora Asosiy Korpus Ustunlarini chodirning o'rtasida qora bezatilgan qisma ichiga joylashtirib, "X" ni hosil qiling. Qora Asosiy Korpus Ustunlari kulrang Yon Korpus Ustunlari bilan qoplanishiga ishonch hosil qiling. (1-rasm)

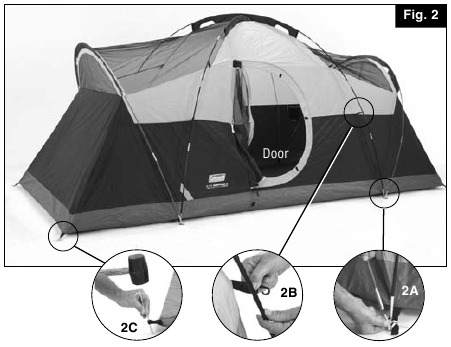

4. Har bir qora Asosiy Korpus Ustunining & kulrang Yon Korpus Ustunining uchini ignalarga joylashtiring. (2 & 2A-rasm)

5. Har bir ustunning qarama-qarshi uchiga o'ting va asta-sekin har biriga bosim o'tkazib, kamarlar hosil qiling. Chodirning yon tomonlari va burchaklaridagi har bir ustun uchiga ignani joylashtiring. (2 & 2A-rasm)
6. Chodir qirralari bo'ylab ramka kliplarini qora Asosiy Korpus Ustunlari & kulrang Yon Korpus Ustunlariga mahkamlang. (2B-rasm)
7. Chodirni tarang bo'lguncha cho'zing, so'ngra chodirning ikkala tomonida joylashgan metall halqalarni va chodirning to'rtta burchagida joylashgan veb halqalarni qoziqlar bilan mahkamlang. (2C-rasm)

Qayishqoq, qattiq eshik

1. Vertikal eshik ustunini (plastik uchli qisqa qora ustun) yig'ing; so'ngra eshikning menteşali tomonidagi fermuarli vertikal ustun qisma ichiga joylashtiring. (3-rasm)

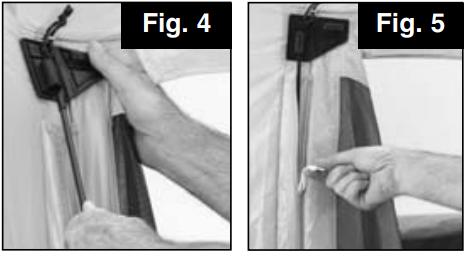

2. Vertikal eshik ustunining uchini pastki menteşe plastinkasiga joylashtiring, biroz egilish hosil qilish uchun bosim o'tkazing, so'ngra ustunning boshqa uchini yuqori menteşaga joylashtiring. Vertikal ustun qismasini fermuar bilan yoping. (4 & 5-rasm)

3. Eshik ustunini (plastik qopqoqli uchli uzunroq qora ustun) yig'ing; so'ngra eshikning yuqori qismidagi fermuarli ustun qisma ichiga joylashtiring. (6-rasm)

4. Eshik ustunining uchini yuqori menteşe plastinkasiga joylashtiring, kamon hosil qilish uchun bosim o'tkazing, so'ngra ustunning boshqa uchini pastki menteşaga joylashtiring. (7-rasm)

5. Eshik ustunini o'rash uchun ustun qismasini fermuar bilan yoping. (8-rasm)


Yomg'irdan himoyani biriktirish

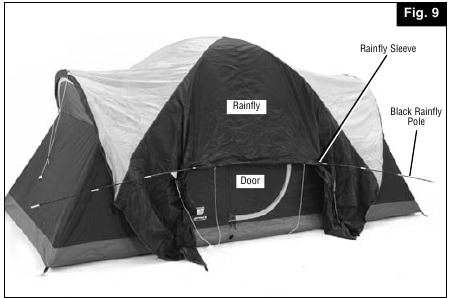

1. Qora Yomg'irdan himoya ustunini Yomg'irdan himoyaning ostidagi qisma ichiga joylashtiring. (9-rasm)

2. Yomg'irdan himoyani chodir ustiga yoping, Yomg'irdan himoya ustuni old eshik tepasida markazlashgan & old tomonda to'q ko'k vestibyul qopqoqlari joylashgan bo'lsin. (9-rasm)

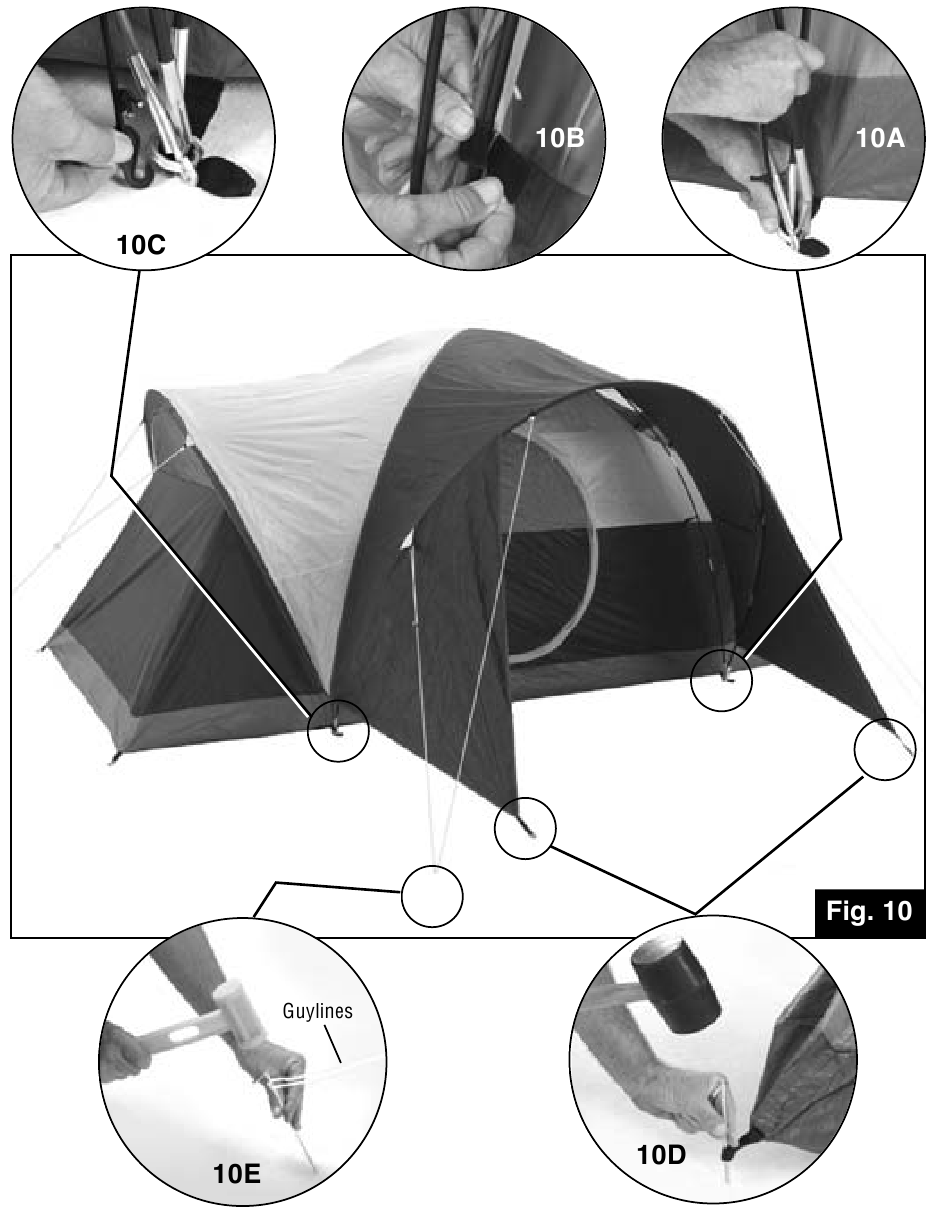

3. Har bir qora Yomg'irdan himoya ustunining uchini old eshikning har ikki tomonidagi ignaga joylashtiring. (10 & 10A-rasm)

4. Yomg'irdan himoya ustunining qarama-qarshi uchiga o'ting va asta-sekin bosim o'tkazib, kamon hosil qiling. Ustun uchidagi ignani eshikning boshqa tomoniga joylashtiring. (10 & 10A-rasm)
5. Yomg'irdan himoyaning ostki qismidagi barcha ilmoq & qisqichlarni toping va mahkamlash uchun qora va kulrang ustunlar atrofida o'rang. (10B-rasm)
6. Har biridagi elastik tasmalar va qisqichni chodirning old va orqa tomonidagi metall halqalarga mahkamlang. (10C-rasm)
7. Vestibyul qopqoqlarini tashqariga cho'zing va veb tasmalardagi halqalar orqali metall qoziqlar bilan mahkamlang (10 & 5D-rasm)
8. Tortqilarni tarang bo'lguncha cho'zing, so'ngra qoziqlar bilan mahkamlang. (10 & 10E-rasm)

Elektr shnuri uchun kirish joyi

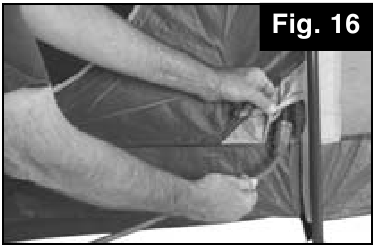

1. Chodirning pastki chap burchagidagi kirish panelini fermuar bilan oching va elektr shnurini olib keling.

ESLATMA: Faqat UL tomonidan tasdiqlangan tashqi foydalanish uchun baholangan shnurlardan foydalaning. (16-rasm)

Sovutgichga kirish

Chodirning yon tarafidagi kichikroq fermuarli teshik qo'shimcha shamollatish va ichimliklar sovutgichiga oson kirish uchun mo'ljallangan.

1. Ventilyatsiya sifatida foydalanish uchun ekranni ochish uchun qopqoqni fermuar bilan oching.
2. Sovutgichga kirish sifatida foydalanish uchun ichimliklarni chodirga olib kirish uchun yo'lak qilish uchun boshqa qopqoqni fermuar bilan oching. (17-rasm)


Saqlash uchun

1. Carry sumkasiga joylashtirilgan mato buyumlariga zarar yetkazmaslik uchun barcha ustunlar va qoziqlar majburiy ravishda saqlash sumkasiga joylashtirilishi kerak.
2. Carry sumkasiga joylashtirishdan oldin chodir toza va quruq ekanligiga ishonch hosil qiling.
3. Saqlash uchun chodirni olib tashlashdan oldin yomg'irdan himoyani olib tashlang, chodirning poliga yoying, so'ngra eshikni & ventilyatsiyalarni fermuar bilan oching.
4. Chodirni ustunni saqlash sumkasining kengligigacha toza qilib buklang, chodirga joylashtiring, mahkam o'rang va carry sumkasiga joylashtiring.
5. Toza, quruq joyda saqlang.

The Coleman Company, Inc.
3600 N. Hydraulic
Wichita, Kansas 67219
1-800-835-3278
www.coleman.com
XITOYDA ISHLAB CHIQARILGAN

© 2008 The Coleman Company, Inc.

Coleman^®, , va ro'yxatdan o'tgan savdo belgilari va Montana^TM The Coleman Company, Inc. kompaniyasining savdo belgisi hisoblanadi.
